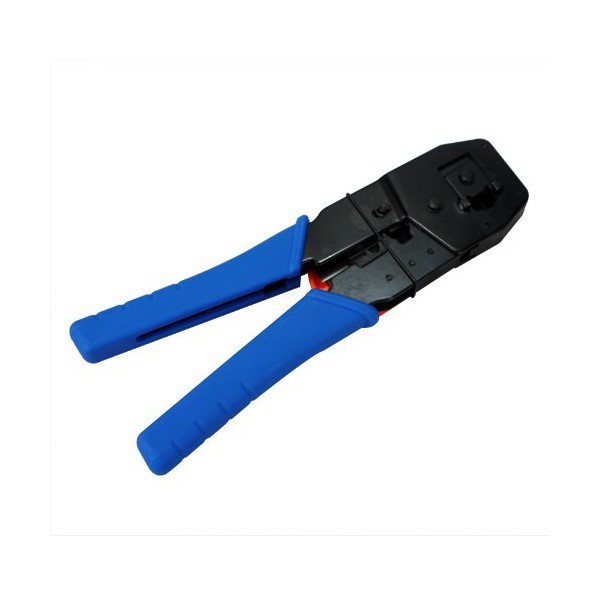

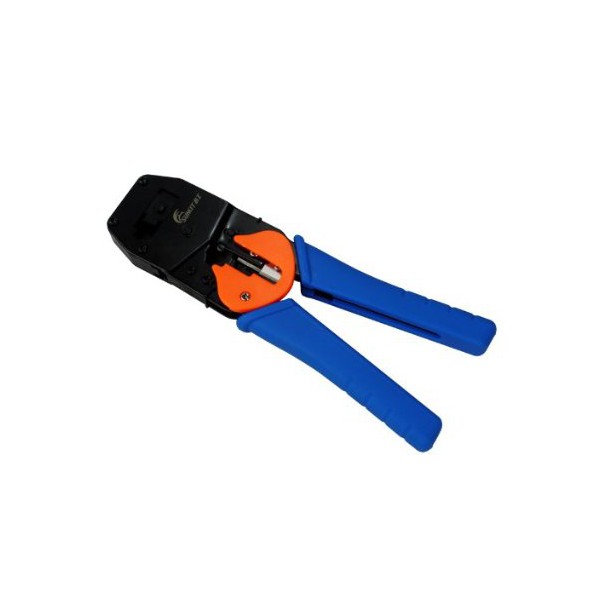

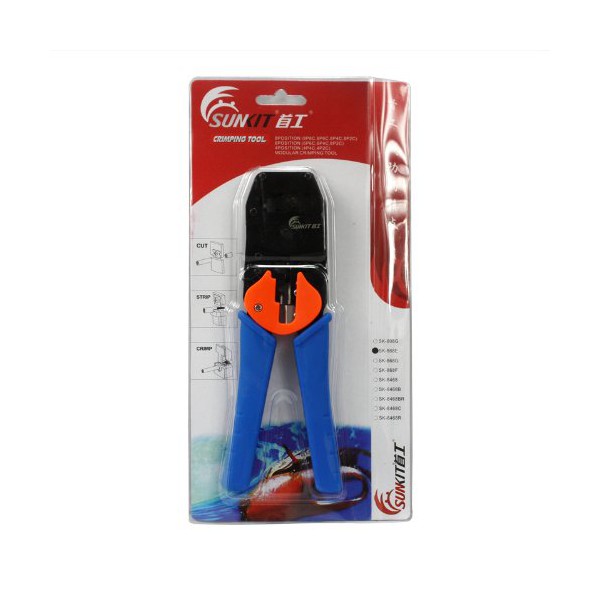

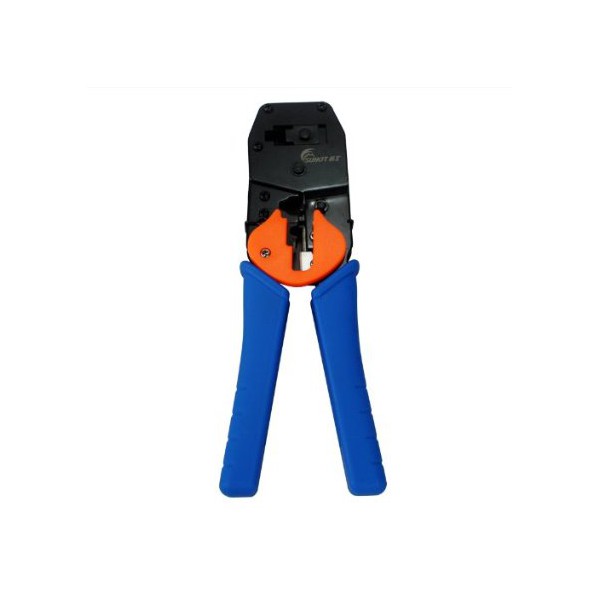

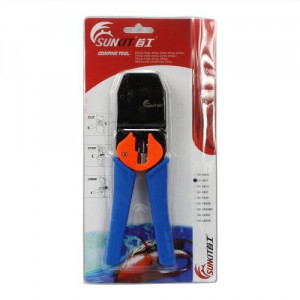

Кліщі для обтиску, кримпер SK-868E для RJ-45, RJ-12 та RJ-11

Кримпер SK-868E — багатофункціональний ручний інструмент для підготовки комп’ютерних і телефонних кабелів, обрізання провідників, зняття зовнішньої ізоляції та обтиску модульних конекторів. Кліщі підходять для монтажу роз’ємів 8P8C/RJ-45, 6P6C/RJ-12, 6P4C/RJ-11/RJ-14 і 6P2C, тому можуть використовуватися під час побудови локальних комп’ютерних мереж, ремонту телефонних шнурів та обслуговування слабкострумових кабельних систем.

Модель SK-868E поєднує кілька робочих функцій в одному корпусі. Монтажник може відрізати кабель до необхідної довжини, підготувати край зовнішньої оболонки, вирівняти провідники та виконати механічне опресування модульного штекера. Такий формат спрощує роботу на об’єкті та зменшує кількість окремих інструментів у монтажному комплекті.

Робочі частини кримпера виготовлені зі сталі. Рукоятки мають пластмасову поверхню, яка забезпечує зручніше утримання інструменту під час різання, зачищення та обтиску. Загальна довжина SK-868E становить 205 мм, а маса — 320 г. Таке співвідношення розмірів і ваги підходить для регулярної ручної роботи як у майстерні, так і безпосередньо на місці монтажу.

Кліщі для обтиску SK-868E будуть корисними монтажникам локальних мереж, системним адміністраторам, спеціалістам інтернет-провайдерів, майстрам із ремонту телефонних ліній, установникам IP-камер, сервісним інженерам та домашнім користувачам, які самостійно виготовляють або ремонтують мережеві й телефонні кабелі.

Основні можливості кримпера SK-868E

• обтиск модульних мережевих конекторів 8P8C/RJ-45;
• обтиск телефонних конекторів 6P6C/RJ-12;
• робота з конекторами 6P4C/RJ-11/RJ-14;
• підтримка модульних штекерів 6P2C;
• обрізання кабелю до необхідної довжини;
• обрізання окремих проводів;
• зняття зовнішньої ізоляції;
• механічне опресування контактів конектора;
• підготовка витої пари для монтажу комп’ютерної мережі;
• підготовка телефонного кабелю;
• сталеві робочі частини;
• пластмасова поверхня рукояток;
• довжина інструменту 205 мм;
• маса 320 г;
• ручна робота без батарей та зовнішнього живлення.

Технічні характеристики SK-868E

Для чого потрібні кліщі для обтиску конекторів

Під час виготовлення мережевого або телефонного кабелю недостатньо лише вставити провідники у пластиковий штекер. Металеві контакти конектора потрібно рівномірно заглибити в ізоляцію кожної жили. Одночасно задня частина штекера повинна зафіксувати зовнішню оболонку, щоб механічне навантаження не передавалося безпосередньо на тонкі провідники.

Саме цю операцію виконує кримпер. Формована робоча зона кліщів стискає корпус модульного конектора та притискає контакти. За умови правильної підготовки кабелю ножі контактів прорізають ізоляцію і створюють електричне з’єднання з мідними жилами.

Спроба обтиснути RJ-45 або RJ-11 викруткою, пасатижами чи іншим непрофільним інструментом часто призводить до нерівномірного заглиблення контактів. Частина жил може залишитися без електричного контакту, а пластиковий корпус штекера — деформуватися або тріснути. Кримпер SK-868E призначений для контрольованого механічного обтиску відповідних модульних роз’ємів.

Підтримка RJ-45 8P8C

Формат 8P8C, який у побуті та монтажній практиці часто називають RJ-45, використовується для підключення комп’ютерів, маршрутизаторів, комутаторів, мережевих принтерів, точок доступу, IP-камер, телевізорів, медіаплеєрів та іншого Ethernet-обладнання.

Позначення 8P8C означає вісім позицій і вісім контактів. У стандартному кабелі вита пара до штекера підводяться чотири пари провідників. Для стабільної роботи лінії важливо правильно розташувати всі вісім жил, повністю вставити їх у корпус конектора та зберегти скручування пар якомога ближче до штекера.

SK-868E дозволяє виконати обтиск установленого конектора RJ-45 після підготовки кабелю. Готовий кабель необхідно перевірити спеціальним тестером, оскільки зовнішньо правильний обтиск не завжди гарантує правильну послідовність провідників і відсутність внутрішнього обриву.

Підтримка RJ-12 6P6C

Конектор 6P6C/RJ-12 має шість позицій і шість установлених контактів. Він застосовується у багатолінійній телефонії, окремих системах автоматизації, пультах керування, офісних телефонних станціях та спеціалізованому обладнанні.

Перед обтиском 6P6C необхідно визначити схему конкретного пристрою. Однаковий зовнішній формат конектора не гарантує однакового призначення всіх шести провідників. Неправильна послідовність може спричинити відсутність зв’язку або некоректну роботу обладнання.

Кримпер SK-868E має робочу зону для обтиску 6P6C/RJ-12, що дає змогу використовувати один інструмент і для мережевих, і для телефонних кабельних робіт.

Підтримка RJ-11, RJ-14 і 6P2C

Для телефонних ліній SK-868E підтримує формати 6P4C/RJ-11/RJ-14 і 6P2C. У таких конекторах пластиковий корпус може мати шість позицій, але фактична кількість металевих контактів залежить від конкретної модифікації.

Формат 6P2C зазвичай має два контакти, а 6P4C — чотири. Вони можуть використовуватися для телефонних апаратів, факсів, модемів, домофонних та інших слабкострумових пристроїв.

Перед монтажем потрібно перевірити кількість контактів у штекері та схему підключення обладнання. Центральне розташування основної телефонної пари є поширеним, проте спеціалізовані пристрої можуть мати інше розведення.

Обрізання кабелю та проводів

Одна з функцій SK-868E — обрізання кабелю та окремих провідників. Рівний поперечний зріз спрощує подальше зняття оболонки, вирівнювання жил і встановлення штекера.

Під час підготовки RJ-45 особливо важливо, щоб усі вісім провідників мали однакову довжину. Якщо одна жила коротша за інші, вона може не дійти до передньої частини конектора, через що контакт не проріже її ізоляцію.

Різальна зона повинна використовуватися тільки для кабелів і проводів відповідного типу. Не рекомендується різати кримпером сталевий дріт, троси, товсті силові жили або інші тверді матеріали, які можуть пошкодити робочі кромки.

Зняття зовнішньої ізоляції

SK-868E має функцію зняття ізоляції. Вона використовується для підготовки кінця кабелю перед розташуванням провідників у модульному штекері.

Під час зачищення необхідно зняти тільки зовнішню оболонку. Ізоляція окремих жил витої пари або телефонного кабелю має залишитися неушкодженою, оскільки контакти модульного конектора самостійно прорізають її під час опресування.

Після зняття оболонки слід оглянути кожну жилу. Поріз, вм’ятина або часткове пошкодження ізоляції можуть спричинити коротке замикання, нестабільний контакт або обрив після декількох згинань кабелю.

Обтиск конекторів і джеків

Підготовлений модульний конектор вставляється у відповідну матрицю кримпера. Після цього рукоятки стискаються до завершення робочого ходу. Контакти конектора заглиблюються у провідники, а задній фіксатор притискає оболонку кабелю.

Не слід виконувати декілька хаотичних часткових стискань. Конектор має бути повністю встановлений у відповідну робочу зону, а рукоятки потрібно зводити рівномірним контрольованим рухом.

Після обтиску необхідно оглянути контакти. Вони повинні знаходитися на однаковому рівні, а зовнішня оболонка кабелю — бути зафіксована всередині штекера. Якщо фіксатор притискає лише окремі жили, кабель матиме недостатній захист від натягування.

Сталеві робочі частини

Робочі елементи SK-868E виготовлені зі сталі. Для обтискного інструменту важлива жорсткість матриць, оскільки вони повинні рівномірно передавати зусилля на пластиковий корпус і металеві контакти конектора.

Сталева конструкція також потрібна для різальної функції. Щоб зберегти геометрію робочих частин, кримпер необхідно використовувати за призначенням, не піддавати ударам і не застосовувати як пасатижі, молоток або важіль.

Після роботи зі сталевих елементів слід видаляти обрізки ізоляції та кабелю. Сторонні частинки у матриці можуть завадити повному встановленню наступного конектора.

Пластмасова поверхня рукояток

Рукоятки SK-868E мають пластмасову поверхню. Вона робить утримання інструменту зручнішим і відокремлює долоні від металевої основи.

Пластмасове покриття не слід сприймати як підтвердження можливості роботи з кабелями під напругою. Перед обрізанням, зачищенням або обтиском лінію необхідно від’єднати від активного обладнання, телефонного інтерфейсу, PoE-комутатора, інжектора та інших джерел електричного сигналу.

Рукоятки потрібно захищати від відкритого вогню, агресивних розчинників і сильних ударів. Пошкоджена або тріснута поверхня погіршує зручність утримання інструменту.

Довжина 205 мм і маса 320 г

Довжина кримпера становить 205 мм. Такий розмір забезпечує достатній важіль для ручного стискання модульного конектора та водночас дозволяє зберігати інструмент у стандартному монтажному кейсі.

Маса SK-868E становить 320 г. Інструмент достатньо компактний для виїзної роботи й може постійно знаходитися в комплекті монтажника разом із кабельним тестером, викрутками, стрипером, маркувальними матеріалами та запасом конекторів.

Підготовка витої пари до обтиску RJ-45

1. Визначте потрібну довжину кабелю та залиште монтажний запас.
2. Відріжте кабель рівно, без косого краю.
3. Зніміть коротку ділянку зовнішньої оболонки.
4. Переконайтеся, що ізоляція внутрішніх жил не пошкоджена.
5. Розділіть чотири кручені пари.
6. Розташуйте вісім провідників відповідно до вибраної схеми.
7. Вирівняйте жили в один ряд.
8. Обріжте їх до однакової довжини.
9. Вставте провідники у конектор RJ-45 до переднього упору.
10. Переконайтеся, що зовнішня оболонка входить у корпус штекера.
11. Установіть конектор у матрицю 8P8C/RJ-45.
12. Рівномірно стисніть рукоятки.
13. Вийміть конектор і виконайте візуальний контроль.
14. Перевірте готовий кабель тестером.

Схеми підключення T568A і T568B

Під час монтажу мережевого конектора RJ-45 провідники зазвичай розташовують за схемою T568A або T568B. Обидві схеми використовують усі чотири пари, але відрізняються положенням зеленої та помаранчевої пар.

Для прямого мережевого кабелю однакову схему застосовують на обох кінцях. Вибір T568A або T568B має відповідати стандарту, який використовується на конкретному об’єкті.

Неправильний порядок провідників може призвести до повної відсутності з’єднання, зниження швидкості, нестабільної роботи або появи помилок передавання. Сам кримпер відповідає за механічний обтиск, але правильність схеми забезпечує монтажник.

Як правильно встановити кабель у RJ-45

Перед обтиском потрібно переконатися, що кожна жила дійшла до передньої стінки прозорого корпуса конектора. Кінці провідників мають бути видимими з торця, а їхній порядок — відповідати вибраній схемі.

Зовнішня оболонка кабелю повинна входити у штекер достатньо глибоко, щоб задній пластиковий притискач зафіксував саме оболонку. Якщо всередині корпуса залишаються тільки розплетені жили, механічне навантаження під час згинання буде передаватися на контакти.

Кручені пари не потрібно розплітати на надмірну довжину. Чим довша вирівняна ділянка, тим сильніше можуть погіршуватися високочастотні характеристики кабелю.

Обтиск телефонного кабелю

Підготовка телефонного кабелю залежить від його конструкції. Для плоского шнура провідники вже розташовані паралельно, тому монтажнику потрібно рівно відрізати край, зняти оболонку лише тоді, коли це передбачено типом штекера, та вставити кабель до упору.

Перед опресуванням слід визначити, скільки контактів має конектор: 6P6C, 6P4C або 6P2C. Також необхідно перевірити орієнтацію провідників на обох кінцях шнура.

Після обтиску телефонний кабель бажано перевірити тестером або мультиметром у режимі контролю цілісності, якщо схема та умови безпеки дозволяють таку перевірку.

Контроль якості готового обтиску

Якісно обтиснутий конектор має рівний корпус без тріщин і деформації. Усі металеві контакти повинні бути заглиблені на однаковий рівень, а провідники — доходити до переднього краю штекера.

Пластиковий фіксатор повинен притискати зовнішню оболонку. Засувка конектора має вільно рухатися та надійно фіксувати штекер у роз’ємі обладнання.

Після візуального огляду необхідно виконати електричне тестування. Кабельний тестер допоможе виявити:

• обрив однієї або декількох жил;
• коротке замикання;
• переплутані провідники;
• неправильну послідовність контактів;
• розділені пари;
• нестабільне з’єднання.

Застосування під час монтажу комп’ютерних мереж

SK-868E можна використовувати для виготовлення патч-кордів потрібної довжини, заміни пошкоджених штекерів та підключення мережевого обладнання.

Кримпер підходить для робіт із кабелями, що з’єднують комп’ютери, маршрутизатори, комутатори, точки доступу, мережеві принтери, медіаплеєри та інші пристрої з Ethernet-портами.

Для стаціонарної структурованої кабельної системи одножильну виту пару часто завершують у розетках, патч-панелях або модулях Keystone. Модульні штекери зазвичай застосовують для патч-кордів і прямих підключень, коли це допускається конструкцією кабелю та проєктом.

Монтаж IP-камер і систем відеоспостереження

Сучасні IP-камери передають відео через виту пару та часто отримують живлення за технологією PoE. Якість обтиску впливає не тільки на передавання даних, а й на стабільність живлення камери.

За допомогою SK-868E можна підготувати кабель між камерою та PoE-комутатором, мережевим відеореєстратором або інжектором. Після обтиску потрібно перевірити всі вісім провідників, навіть якщо конкретний режим зв’язку використовує лише частину пар.

Перед ремонтом кабелю PoE його необхідно від’єднати від джерела живлення. Не слід обрізати або зачищати лінію, поки вона підключена до активного комутатора чи інжектора.

Ремонт офісних і домашніх мереж

Найчастіше штекер RJ-45 пошкоджується через зламану засувку, сильне натягування кабелю, багаторазове згинання біля корпуса або неправильне виймання з роз’єму.

SK-868E дозволяє відрізати пошкоджений конектор і встановити новий. Перед ремонтом потрібно переконатися, що пошкодження не поширюється далі по кабелю. Якщо провідники мають заломи або розриви, слід видалити всю дефектну ділянку.

Робота з телефонними та службовими лініями

Кліщі можна застосовувати для підготовки шнурів телефонних апаратів, факсів, модемів та окремого службового обладнання, яке використовує конектори 6P6C, 6P4C або 6P2C.

Оскільки зовні схожі телефонні штекери можуть мати різну кількість контактів, перед монтажем потрібно уважно перевірити маркування та фактичну конструкцію. Конектор має відповідати кількості провідників у кабелі та схемі пристрою.

Сумісність конектора з кабелем

Кримпер забезпечує механічне опресування, але надійність з’єднання також залежить від правильного вибору штекера. RJ-45 може бути розрахований на одножильний або багатожильний провідник, а також на певний зовнішній діаметр і товщину жил.

Невідповідний конектор може погано утримувати оболонку або створювати ненадійний електричний контакт. Перед покупкою витратних матеріалів потрібно звірити:

• формат штекера;
• кількість позицій і контактів;
• тип одножильного або багатожильного кабелю;
• діаметр ізольованих жил;
• зовнішній діаметр оболонки;
• категорію витої пари;
• наявність або відсутність екрана;
• рекомендації виробника конектора.

Важливі обмеження

У характеристиках SK-868E заявлені стандартні модульні конектори 8P8C/RJ-45, 6P6C/RJ-12, 6P4C/RJ-11/RJ-14 і 6P2C. Підтримка спеціальних прохідних конекторів типу pass-through окремо не зазначена.

Також окремо не заявлена функція опресування зовнішнього металевого екрана спеціалізованих екранованих штекерів. Перед роботою з нестандартним конектором потрібно перевірити його геометричну сумісність із матрицею.

Кримпер не є кабельним тестером. Він не визначає правильність розведення та не показує електричні несправності готового шнура.

Типові помилки під час роботи

• використання матриці, яка не відповідає типу конектора;
• неправильна послідовність кольорів у RJ-45;
• надмірне розплітання кручених пар;
• нерівне обрізання провідників;
• жили не доходять до переднього краю штекера;
• зовнішня оболонка не зафіксована конектором;
• пошкодження ізоляції під час зачищення;
• конектор вставлений у матрицю не до упору;
• обтиск виконаний декількома неповними рухами;
• штекер не відповідає типу провідника;
• готовий кабель не перевірений тестером;
• робочі частини використовуються для різання сталевого дроту;
• обрізання кабелю, підключеного до активного обладнання.

Правила безпечного використання

Різальні частини кримпера мають гострі кромки. Під час обрізання та зачищення пальці потрібно тримати за межами робочої зони.

Перед початком роботи кабель необхідно повністю від’єднати від обладнання. Це особливо важливо для телефонних ліній, PoE-з’єднань, систем сигналізації та інших кіл, у яких може бути присутня напруга.

Не використовуйте кримпер із деформованими матрицями, пошкодженими рукоятками або затупленою різальною частиною. Надмірне зусилля не повинно застосовуватися для компенсації неправильно встановленого конектора.

Пластмасова поверхня рукояток не є підставою для роботи на лініях під напругою. SK-868E призначений для механічної підготовки відключених кабелів.

Догляд за кримпером SK-868E

Після завершення роботи потрібно очистити матриці, різальну зону та ділянку для зняття ізоляції. Обрізки провідників і пластмаси можуть заважати правильному встановленню наступного конектора.

Для очищення можна використовувати суху щітку або м’яку тканину. Не рекомендується застосовувати агресивні розчинники, які здатні пошкодити пластмасову поверхню рукояток.

Рухомі з’єднання необхідно періодично оглядати. Інструмент має відкриватися і закриватися плавно, без перекосу, заклинювання та стороннього шуму.

Якщо різальна частина почала зминати кабель замість рівного відрізання, інструмент потрібно оглянути. Подальше збільшення сили може погіршити стан робочих кромок.

Зберігання та транспортування

Кримпер бажано зберігати у сухому монтажному кейсі, захищеному від вологи, пилу та ударів. Не слід класти важкі предмети безпосередньо на робочі матриці.

Після роботи у вологому середовищі сталеві частини потрібно витерти та повністю висушити. Тривалий контакт із вологою може негативно впливати на металеві поверхні.

Під час транспортування інструмент варто розташувати окремо від дрібних конекторів, щоб вони не потрапляли між рукоятками або в різальну зону.

Сфери застосування SK-868E

• монтаж локальних комп’ютерних мереж;
• виготовлення патч-кордів RJ-45;
• ремонт пошкоджених мережевих кабелів;
• підключення маршрутизаторів і комутаторів;
• монтаж IP-камер відеоспостереження;
• робота з PoE-обладнанням на відключеній лінії;
• підготовка телефонних кабелів;
• ремонт шнурів RJ-11 та RJ-12;
• обслуговування офісної кабельної інфраструктури;
• монтаж слабкострумових систем;
• робота системних адміністраторів;
• виїзне обслуговування комп’ютерної техніки;
• навчальні роботи з комп’ютерних мереж;
• самостійний монтаж домашньої мережі.

Для кого призначений кримпер

• монтажникам комп’ютерних мереж;
• системним адміністраторам;
• спеціалістам інтернет-провайдерів;
• монтажникам систем відеоспостереження;
• майстрам із ремонту телефонних ліній;
• сервісним інженерам;
• інсталяторам слабкострумових систем;
• працівникам офісних IT-відділів;
• системним інтеграторам;
• навчальним лабораторіям;
• домашнім користувачам, які працюють із мережевими кабелями.

Комплектація SK-868E

Поширені запитання про SK-868E

Які конектори підтримує SK-868E?

Кримпер призначений для 8P8C/RJ-45, 6P6C/RJ-12, 6P4C/RJ-11/RJ-14 і 6P2C.

Чи можна обтискати мережеву виту пару?

Так. SK-868E використовується для монтажу комп’ютерних кабелів типу вита пара з конекторами 8P8C/RJ-45.

Чи підходить кримпер для телефонного кабелю?

Так. Інструмент підтримує телефонні модульні конектори 6P6C, 6P4C і 6P2C.

Чи можна обрізати кабель?

Так. Обрізання кабелю та окремих проводів входить до заявлених функцій SK-868E.

Чи є функція зняття ізоляції?

Так. Кримпер дозволяє знімати зовнішню ізоляцію під час підготовки кабелю.

З якого матеріалу виготовлені робочі частини?

Робочі частини виготовлені зі сталі.

Яке покриття мають рукоятки?

Поверхня рукояток виконана з пластмаси.

Яка довжина SK-868E?

Довжина інструменту становить 205 мм.

Яка маса кримпера?

Маса SK-868E становить 320 г.

Чи потрібні батареї?

Ні. Кримпер є ручним механічним інструментом і не потребує живлення.

Чи можна обтискати прохідні RJ-45?

Окрема підтримка конекторів pass-through у наведених характеристиках не зазначена. Перед роботою потрібно перевірити сумісність конкретного штекера з матрицею SK-868E.

Чи можна використовувати кримпер для екранованих конекторів?

Функція окремого опресування металевого екрана не заявлена. Сумісність залежить від конструкції конкретного екранованого штекера.

Чи замінює кримпер кабельний тестер?

Ні. SK-868E виконує механічну підготовку й обтиск, але готовий кабель потрібно перевіряти окремим тестером.

Чи можна працювати з кабелем під напругою?

Ні. Перед обрізанням, зачищенням або обтиском кабель потрібно від’єднати від усіх джерел сигналу та живлення.

Переваги SK-868E для монтажника

Модель SK-868E поєднує чотири основні операції: обрізання кабелю, обрізання проводів, зняття ізоляції та обтиск модульних конекторів. Це дозволяє виконувати повний базовий цикл підготовки кабелю одним ручним інструментом.

Підтримка RJ-45, RJ-12, RJ-11, RJ-14 і 6P2C робить кримпер універсальним для комп’ютерних та телефонних мереж. Монтажнику не потрібно купувати окремі кліщі для восьми- й шестипозиційних штекерів.

Сталеві робочі частини забезпечують необхідну жорсткість під час різання та обтиску. Довжина 205 мм створює зручний важіль, а маса 320 г дозволяє використовувати інструмент як у майстерні, так і під час виїзного монтажу.

Купити кліщі для обтиску SK-868E в Україні

Замовити кримпер SK-868E варто для монтажу локальних мереж, виготовлення патч-кордів, ремонту телефонних шнурів, підключення IP-камер та обслуговування офісної або домашньої кабельної інфраструктури.

Перед покупкою звірте основні параметри зі своїми завданнями: конектори 8P8C/RJ-45, 6P6C/RJ-12, 6P4C/RJ-11/RJ-14 і 6P2C, сталеві робочі частини, пластмасова поверхня рукояток, довжина 205 мм та маса 320 г.

Кліщі для обтиску SK-868E стануть практичним інструментом для монтажника, системного адміністратора, сервісного спеціаліста або домашнього майстра. Правильна підготовка кабелю, сумісний конектор, рівномірний обтиск і обов’язкова перевірка готової лінії тестером допомагають отримати надійне та стабільне з’єднання.
