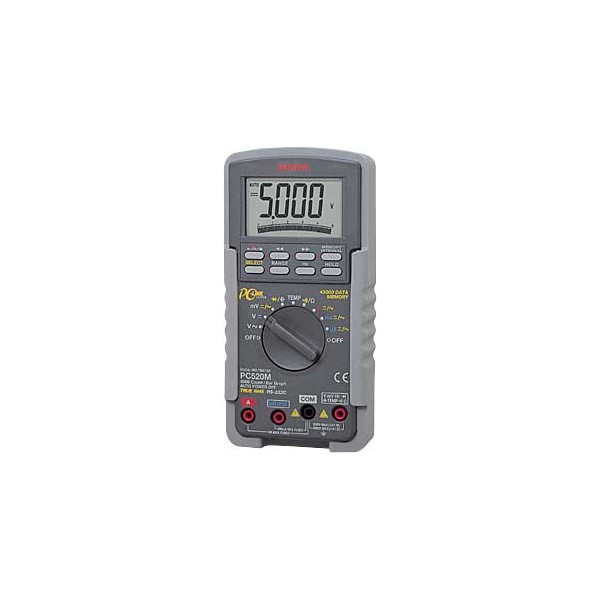

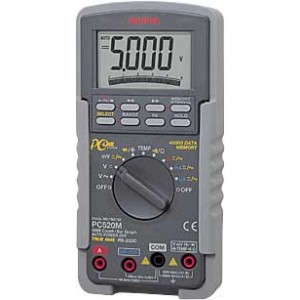

Цифровий мультиметр-реєстратор Sanwa PC-520M — професійний вимірювальний прилад із пам'яттю на 43 000 результатів

Sanwa PC-520M — професійний цифровий мультиметр із функцією автономної реєстрації результатів вимірювання. Прилад призначений для контролю електричних параметрів, перевірки електронних компонентів, діагностики обладнання та тривалого спостереження за змінами вимірюваних величин.

Головною особливістю моделі є вбудований реєстратор із пам'яттю на 43 000 результатів. Мультиметр дозволяє автоматично записувати показники з установленим інтервалом від 0,05 до 480 секунд залежно від вибраної функції вимірювання. Завдяки цьому Sanwa PC-520M можна використовувати не лише для разових перевірок, а й для дослідження електричних процесів протягом тривалого часу.

Прилад оснащений цифровим дисплеєм на 5000 відліків, аналоговою графічною шкалою та підтримує технологію True RMS для вимірювання дійсного середньоквадратичного значення змінної напруги й струму.

Sanwa PC-520M вимірює постійну та змінну напругу до 1000 В, струм до 10 А, електричний опір до 50 МОм, ємність до 10 мФ, частоту до 125 кГц і температуру від -50 до +1000 °C. Також передбачені перевірка діодів, прозвонювання електричних кіл і функція DATA HOLD.

Для передавання результатів на персональний комп'ютер використовується інтерфейс RS-232. Підключення через USB можливе за допомогою додаткового інтерфейсного кабелю та відповідного програмного забезпечення.

Важливо: мультиметр Sanwa PC-520M знято з виробництва. Як заміну можна розглянути мультиметр-реєстратор Sanwa PC-720M.

Основні функції та можливості Sanwa PC-520M

Мультиметр PC-520M поєднує можливості універсального електровимірювального приладу та автономного реєстратора. Це дозволяє використовувати його для перевірки електронних схем, контролю параметрів обладнання й автоматичного збирання результатів.

• Вимірювання постійної напруги DC — від 10 мкВ до 1000 В, заявлена базова похибка 0,06%.
• Вимірювання змінної напруги AC — від 10 мкВ до 1000 В, похибка від 0,5%.
• Вимірювання постійного струму — від 0,1 мкА до 10 А, похибка від 0,2%.
• Вимірювання змінного струму — від 0,1 мкА до 10 А, похибка від 0,6%.
• Вимірювання електричного опору — від 0,01 Ом до 50 МОм.
• Вимірювання ємності — від 10 пФ до 10 мФ.
• Вимірювання частоти — від 5 Гц до 125 кГц.
• Вимірювання температури — від -50 до +1000 °C.
• Автономна реєстрація — збереження до 43 000 виміряних значень.
• Налаштування інтервалу запису — від 0,05 до 480 секунд залежно від режиму.
• True RMS — визначення дійсного середньоквадратичного значення змінних сигналів.
• DATA HOLD — фіксація поточного результату на дисплеї.
• Перевірка діодів — контроль характеристик напівпровідникових компонентів.
• Прозвонювання — перевірка цілісності електричних з'єднань.
• Підключення до комп'ютера — передавання даних через додаткові інтерфейсні комплекти.

Завдяки такому набору функцій PC-520M підходить для вимірювань, під час яких важливо не лише визначати поточний електричний параметр, а й контролювати його зміну протягом певного періоду.

Автономний реєстратор на 43 000 вимірювань

Основна відмінність Sanwa PC-520M від звичайних цифрових мультиметрів — можливість автоматичної реєстрації результатів без постійного підключення до комп'ютера.

Вбудована енергонезалежна пам'ять дозволяє зберігати до 43 000 результатів. Користувач може запустити запис показників і отримувати послідовність значень із вибраним часовим інтервалом.

Передбачені інтервали реєстрації від 0,05 до 480 секунд. Мінімальний інтервал залежить від функції: для частини вимірювань він становить 0,05 секунди, для опору й температури — 0,2 секунди, для частоти — 0,4 секунди.

Для тривалих спостережень можна встановлювати інтервали 1, 20, 40, 60, 120, 240 або 480 секунд. Це дозволяє вибирати частоту записування відповідно до характеру досліджуваного процесу.

Реєстрація корисна під час перевірки стабільності напруги джерел живлення, контролю змін електричних параметрів обладнання та дослідження процесів, які неможливо оцінити за одним вимірюванням.

Після завершення запису користувач може переглядати збережені значення, знаходити максимальні та мінімальні показники й аналізувати точки зміни характеру вимірюваного параметра.

За потреби результати передаються на комп'ютер через додатковий кабель та програмне забезпечення.

Вимірювання постійної та змінної напруги

Мультиметр Sanwa PC-520M підтримує вимірювання постійної напруги до 1000 В. У характеристиках магазину зазначена базова похибка 0,06%.

Згідно з технічною документацією, точність залежить від вибраного діапазону. Для 500 мВ вона становить ±(0,06% показання + 2 розряди), а для діапазонів від 5 до 1000 В — ±(0,08% показання + 2 розряди).

Такі характеристики дозволяють використовувати мультиметр для контролю джерел живлення, дослідження електронних схем і перевірки параметрів електричного обладнання.

Для вимірювання змінної напруги передбачена технологія True RMS. Вона дозволяє визначати ефективне значення сигналів різної форми в межах установлених частотних характеристик.

Базова похибка змінної напруги становить від 0,5% для частот 50–60 Гц. На інших частотах похибка може відрізнятися, тому під час точних вимірювань необхідно враховувати характеристики відповідного діапазону.

Технологія True RMS для роботи зі складними сигналами

Sanwa PC-520M підтримує визначення дійсного середньоквадратичного значення змінної напруги та струму. Ця технологія відома як True RMS.

У багатьох електронних пристроях форма змінного сигналу відрізняється від правильної синусоїди. Такі сигнали можуть виникати під час роботи імпульсних джерел живлення, електронних перетворювачів і пристроїв керування навантаженням.

True RMS дозволяє вимірювати ефективне значення не лише синусоїдальних, а й інших періодичних сигналів у межах робочих характеристик приладу.

Під час використання цієї функції необхідно враховувати частотний діапазон і коефіцієнт амплітуди сигналу. Для коректного застосування заявленої точності виробник встановлює відповідні обмеження.

Вимірювання електричного струму та опору

PC-520M підтримує вимірювання постійного та змінного струму в діапазонах від 0,1 мкА до 10 А. Для постійного струму заявлена базова похибка 0,2%, для змінного — від 0,6%.

Функція амперметра дозволяє перевіряти споживання електронних пристроїв, контролювати струм у вимірювальних схемах і проводити діагностику електричних кіл.

У режимі омметра прилад вимірює електричний опір до 50 МОм. Роздільна здатність на нижньому діапазоні становить 0,01 Ом.

Для низькоомних вимірювань передбачена компенсація опору вимірювальних проводів. Це допомагає зменшувати вплив проводів і внутрішніх з'єднань на отриманий результат.

Функція перевірки електричних з'єднань зі звуковою індикацією використовується для пошуку обривів і контролю цілісності провідників.

Вимірювання ємності, частоти та температури

Мультиметр-реєстратор Sanwa PC-520M дозволяє вимірювати електричну ємність конденсаторів до 9999 мкФ, що відповідає приблизно 10 мФ.

Точність залежить від діапазону ємності. Для найнижчих діапазонів заявлена похибка від 0,8%, тоді як за великих значень ємності вона збільшується.

Для вимірювання частоти передбачений частотомір із верхньою межею 125 кГц. Його точність становить ±(0,01% показання + 2 розряди).

Функція вимірювання температури підтримує діапазон від -50 до +1000 °C. Для роботи використовується термопара K-типу. При цьому максимально допустима температура конкретного датчика може бути нижчою за верхню межу самого мультиметра.

Відповідно до керівництва виробника, комплектна термопара K-250PC призначена для температур до +250 °C. Для вимірювання вищих температур необхідний датчик із відповідними характеристиками.

Технічні характеристики мультиметра Sanwa PC-520M

Цифровий дисплей і графічна шкала

Sanwa PC-520M оснащений рідкокристалічним дисплеєм на 5000 відліків. Цифрова індикація дозволяє безпосередньо зчитувати результати вимірювання.

Додатково передбачена аналогова графічна шкала на 52 сегменти. Її швидкість оновлення становить приблизно 60 разів за секунду, тоді як числові показники оновлюються близько 5 разів за секунду.

Графічна шкала допомагає візуально контролювати зміну електричних параметрів. Це зручно під час регулювання обладнання, перевірки контактів і спостереження за сигналами, які поступово змінюються.

Функція DATA HOLD дозволяє зафіксувати поточний результат на екрані для подальшого зчитування.

Підключення до комп'ютера через RS-232 та USB

Мультиметр Sanwa PC-520M має оптично ізольований інтерфейс для передавання даних. Для підключення до комп'ютера використовуються додаткові інтерфейсні кабелі та програмне забезпечення.

У документації виробника зазначені кабелі KB-RS2 для RS-232 та KB-USB2 для USB. Для роботи з вимірювальною інформацією можуть використовуватися програми PC Link і PC Link Plus.

За допомогою відповідного комплекту користувач може передавати зареєстровані значення з внутрішньої пам'яті мультиметра на комп'ютер для подальшого аналізу.

Програмне забезпечення й інтерфейсні кабелі є додатковими опціями та не входять до стандартного переліку постачання, зазначеного в картці товару.

Комплектація мультиметра Sanwa PC-520M

Відповідно до картки товару, стандартний комплект постачання містить:

• Цифровий мультиметр-реєстратор Sanwa PC-520M — 1 шт.
• Захисний чохол — 1 шт.
• Вимірювальні щупи — 2 шт.
• Керівництво з експлуатації російською мовою.

Додаткові опції: програмне забезпечення з кабелем RS-232 або USB.

Перед придбанням рекомендується уточнити фактичну комплектацію конкретного екземпляра приладу, особливо наявність температурного датчика та додаткового приладдя.

Де використовується мультиметр-реєстратор PC-520M?

Електронні лабораторії. Мультиметр застосовується для вимірювання електричних величин і реєстрації їхніх змін під час дослідження електронних схем.

Ремонт електроніки. Режими вимірювання напруги, струму, опору, перевірки діодів і прозвонювання дозволяють виконувати діагностику електронних компонентів.

Контроль джерел живлення. Вбудований реєстратор допомагає спостерігати за змінами вихідної напруги протягом певного часу.

Промислове обладнання. Прилад можна використовувати для перевірки електричних параметрів під час обслуговування та налагодження.

Випробування електронних пристроїв. Автоматичне записування результатів дозволяє порівнювати електричні характеристики обладнання на різних етапах перевірки.

Заміна мультиметра Sanwa PC-520M

Модель Sanwa PC-520M знята з виробництва. Якщо потрібен мультиметр із можливістю автономної реєстрації вимірювань, варто розглянути Sanwa PC-720M.

Серед альтернатив у вихідному описі також зазначений мультиметр-реєстратор Brymen BM-525.

Під час вибору заміни необхідно порівнювати обсяг пам'яті, мінімальний інтервал записування, точність вимірювання, наявність True RMS і можливість передавання даних на комп'ютер.

Особливо важливо перевірити підтримку автономного записування, якщо прилад планується використовувати для тривалого контролю без постійного підключення до ПК.

Купити мультиметр-реєстратор Sanwa PC-520M в Україні

Sanwa PC-520M — професійний цифровий мультиметр із пам'яттю на 43 000 результатів і технологією True RMS. Прилад призначений для вимірювання електричних параметрів, діагностики обладнання та автоматичної реєстрації показників.

Основними особливостями моделі є точність вимірювання постійної напруги від 0,06%, дисплей на 5000 відліків, налаштовуваний інтервал записування та можливість передавання даних через RS-232 або USB з додатковим обладнанням.

Завдяки автономному живленню й вбудованій пам'яті PC-520M можна використовувати для тривалого спостереження за електричними величинами.

Модель знята з виробництва. Перед тим як купити Sanwa PC-520M в Україні, рекомендується уточнити фактичну наявність, технічний стан і комплектацію. Ціна товару договірна.

Як сучаснішу альтернативу можна розглянути мультиметр-реєстратор Sanwa PC-720M.
