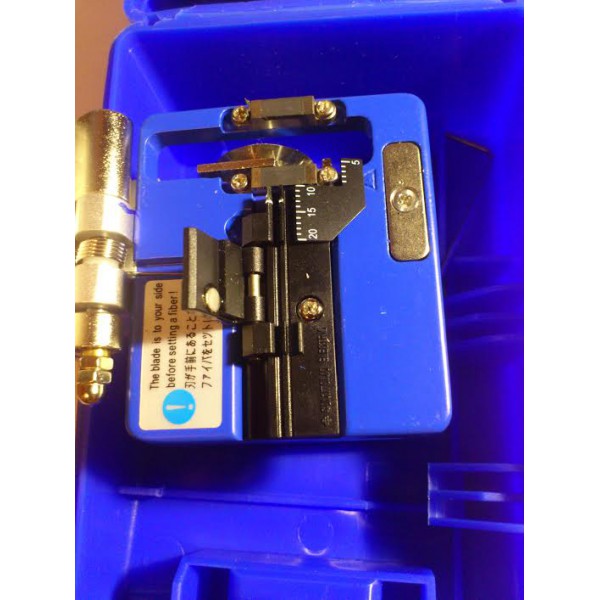

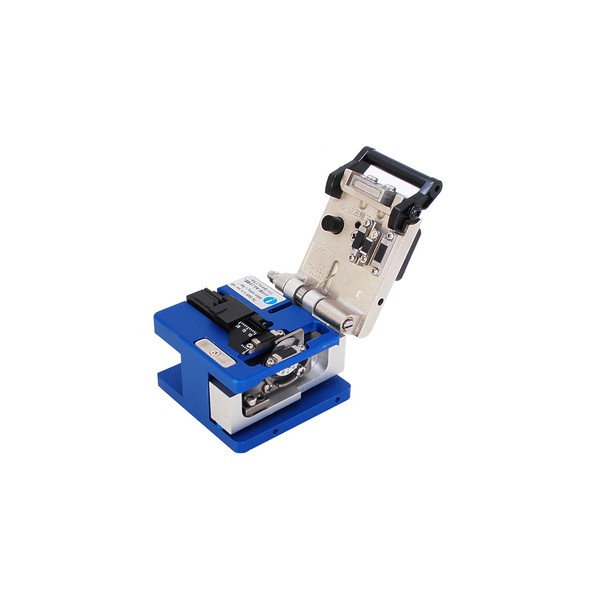

Сколювач оптичного волокна FC-6S — копія Sumitomo FC 6S для монтажу ВОЛЗ

FC-6S — механічний сколювач оптичного волокна для точної підготовки торця перед зварюванням, встановленням конектора або виконанням іншого технологічного з’єднання у волоконно-оптичній лінії. У картці MOMM модель має назву «Сколювач оптичного волокна FC-6S Sumitomo», водночас у самому описі прямо зазначено, що FC-6S є копією сколювача Sumitomo FC 6S. Для покупця це важливе уточнення: інструмент слід розглядати як практичний варіант у форм-факторі відомої моделі, а не як підтверджений оригінальний виріб Sumitomo.

Сколювач розрахований на оптичне волокно діаметром 125 мкм і роботу з кількістю волокон від 1 до 12. Розмір одиночного волокна в картці вказаний як 0,25 і 0,9 мм. Ресурс сколювача становить 36 000 оптичних волокон, а типовий кут сколу — менше 0,5°. Інструмент використовує кругле лезо, має компактні розміри 63х76х63 мм і масу 430 г.

FC-6S підходить для професійних монтажників ВОЛЗ, зварювальників оптичного волокна, інженерів інтернет-провайдерів, сервісних бригад та спеціалістів, які регулярно виконують підготовку волокна в муфтах, кросах, розподільчих боксах і на абонентських об’єктах. Його ключова задача — сформувати рівний контрольований торець, який можна передати на наступний етап технологічного процесу.

Основні характеристики FC-6S

• тип інструмента: сколювач оптичного волокна;
• модель: FC-6S;
• у картці MOMM зазначено, що FC-6S є копією Sumitomo FC 6S;
• лезо: кругле;
• ресурс сколювача: 36 000 оптичних волокон;
• діаметр волокна: 125 мкм;
• кількість волокон: від 1 до 12;
• розмір одного волокна: 0,25 і 0,9 мм;
• одиночні волокна: 0,25 і 0,9 мм;
• довжина сколу: 10 мм 9 ~ 16 мм (для 0,25 мм) 10 ~ 16 мм (для 0,9 мм);
• типовий кут сколу: менше 0,5°;
• розміри: 63х76х63 мм;
• вага сколювача волокна: 430 г;
• блок для обрізання оптоволокна може встановлюватися на штатив.

Технічні характеристики без зміни числових значень

На вихідній сторінці характеристики наведені текстовим списком, а не таблицею, тому нижче збережено таку саму логіку подання без штучної зміни структури. Формулювання довжини сколу відтворене зі збереженням усіх чисел і прив’язки до волокна 0,25 та 0,9 мм.

• Діаметр волокна: 125 мкм.
• Кількість волокон: від 1 до 12.
• Розмір одного волокна: 0,25 і 0,9 мм.
• Одиночні волокна: 0,25 і 0,9 мм.
• Довжина сколу: 10 мм 9 ~ 16 мм (для 0,25 мм) 10 ~ 16 мм (для 0,9 мм).
• Типовий кут сколу: менше 0,5°.
• Розміри: 63х76х63 мм.
• Вага сколювача волокна: 430 г.

Для чого потрібен сколювач оптичного волокна

Під час зварювання ВОЛЗ недостатньо просто обрізати волокно звичайними ножицями або бокорізами. Скляне волокно має бути підготовлене спеціальним способом, щоб торець був придатним для точного позиціонування у зварювальному апараті. Сколювач виконує контрольовану механічну операцію: лезо створює мікропошкодження, після чого волокно відділяється по заданій площині.

Якість сколу впливає на те, як зварювальний апарат зможе сумістити два торці. Якщо волокно має скол із дефектом, великим відхиленням або забрудненою поверхнею, апарат може відхилити підготовку або результат зварювання буде менш стабільним. Тому FC-6S є базовим інструментом для тих, хто регулярно працює з оптоволокном.

Робота з волокном 125 мкм

У технічних характеристиках FC-6S зазначений діаметр волокна 125 мкм. Перед сколюванням необхідно правильно видалити захисне покриття, очистити оголену скляну частину та переконатися, що на ній немає залишків полімеру, пилу або інших забруднень.

Особливо важливо не пошкодити волокно під час зачистки. Якщо стрипер залишив подряпину або надлом, проблема може проявитися вже під час сколювання: волокно відділиться не по очікуваній площині. Тому якісна робота FC-6S починається ще до встановлення волокна в сам сколювач.

Від 1 до 12 волокон

Картка MOMM вказує кількість волокон від 1 до 12. Це робить FC-6S корисним не тільки для типових операцій з одиночним волокном, а й для задач, де технологічний процес передбачає роботу з групою волокон. При цьому конкретний спосіб укладання та підготовки потрібно виконувати відповідно до конструкції тримача та вимог наступного обладнання.

Для покупця параметр «від 1 до 12» важливий як межа заявленої можливості інструмента. Не слід розширювати її на більшу кількість волокон без підтвердження виробником або продавцем.

Розмір одиночного волокна 0,25 і 0,9 мм

У характеристиках прямо зазначені одиночні волокна 0,25 і 0,9 мм. Саме ці значення потрібно враховувати при підготовці та позиціонуванні волокна в робочій зоні. Волокно повинно лежати рівно, без перекосу, а очищена ділянка — правильно потрапляти в зону сколу.

Якщо волокно встановлене з натягом, перекрученням або стороннім забрудненням у напрямній, результат може бути нестабільним навіть за справного круглого леза. Тому перед серією робіт корисно перевірити чистоту механізму на контрольному зразку.

Довжина сколу для 0,25 і 0,9 мм

На сторінці характеристика наведена як: «10 мм 9 ~ 16 мм (для 0,25 мм) 10 ~ 16 мм (для 0,9 мм)». У цьому описі числові значення не змінюються і не переосмислюються. Для конкретного зварювального апарата, механічного з’єднувача або конектора необхідно додатково враховувати вимоги саме цього наступного елемента технологічного процесу.

Не варто довільно вибирати довжину підготовки лише тому, що вона механічно можлива. Правильна довжина залежить від того, куди волокно буде встановлене після сколу.

Типовий кут сколу менше 0,5°

У картці FC-6S типовий кут сколу зазначений як менше 0,5°. Це одна з основних характеристик, за якою оцінюють можливість отримання рівного торця за правильного використання інструмента.

Важливо розуміти, що номінальна характеристика не скасовує впливу техніки оператора. Забруднення напрямної, пошкодження волокна стрипером, неправильна фіксація або зношення робочої ділянки леза можуть погіршити практичний результат. Тому інструмент потрібно регулярно очищати та перевіряти.

Кругле лезо та ресурс 36 000 сколів

FC-6S використовує кругле лезо. Заявлений ресурс сколювача становить 36 000 оптичних волокон. Це ключовий параметр для монтажних бригад, які виконують велику кількість операцій і хочуть оцінити очікуваний ресурс інструмента до сервісного обслуговування або заміни леза.

Ресурс потрібно сприймати саме як заявлене значення 36 000, а не переносити на FC-6S показники інших сколювачів. У картці окремо підкреслено, що цей FC-6S не має ресурсу 48 000 сколів, тому для SEO-опису важливо не змішувати характеристики моделей.

Щоб не скорочувати робочий ресурс, лезо не можна використовувати для металевого дроту, силових елементів кабелю, кевлару або інших матеріалів. Воно призначене для операції сколювання оптичного волокна.

Розміри 63х76х63 мм і вага 430 г

Габарити FC-6S становлять 63х76х63 мм, вага — 430 г. Такий формат підходить для настільної та польової роботи. Сколювач можна перевозити разом зі зварювальним апаратом, стрипером, очищувальними матеріалами, захисними гільзами та оптичним тестером.

На об’єкті інструмент бажано встановлювати на рівну стійку поверхню. Точність механічної операції залежить від стабільного положення сколювача, тому робота «на вазі» або на нестійкій опорі небажана.

Можливість встановлення блока на штатив

У картці товару зазначено, що блок для обрізання оптоволокна може встановлюватися на штатив. Це може бути корисно для організації робочого місця, коли монтажник хоче зафіксувати інструмент у стабільному положенні або включити його до стаціонарного технологічного поста.

При цьому тип різьби, конкретний стандарт кріплення або модель штатива на сторінці не вказані. Тому перед покупкою додаткового кріплення потрібно перевіряти механічну сумісність окремо.

FC-6S і Sumitomo FC 6S: важливе уточнення

Для коректного опису товару важливо не створювати хибне враження щодо походження моделі. На сторінці MOMM прямо зазначено, що FC-6S є копією сколювача оптичного волокна Sumitomo FC 6S. Саме тому в SEO-тексті використовуються пошукові словосполучення «FC-6S Sumitomo» і «копія Sumitomo FC 6S», але інструмент не називається оригінальним Sumitomo.

Для покупця це корисна інформація при порівнянні варіантів: можна оцінити заявлені характеристики конкретної картки — 125 мкм, 1–12 волокон, 36 000 сколів, кут менше 0,5°, розміри 63х76х63 мм і вагу 430 г — і прийняти рішення за фактичними параметрами, а не лише за схожістю назви.

Підготовка волокна перед сколюванням

1. Підготуйте чисте та добре освітлене робоче місце.
2. Зніміть захисне покриття на потрібній довжині відповідним стрипером.
3. Перевірте оголену ділянку на відсутність видимих пошкоджень.
4. Очистіть волокно безворсовим матеріалом та засобом, придатним для оптики.
5. Не торкайтеся очищеного скла пальцями.
6. Перевірте чистоту напрямних FC-6S і стан робочої зони.
7. Укладіть волокно відповідно до потрібної довжини підготовки.
8. Переконайтеся, що воно лежить рівно й не має перекосу.
9. Виконайте скол штатним механізмом.
10. Обережно вийміть підготовлене волокно, не торкаючись готового торця.

Що робити після сколу

Після формування торця волокно бажано одразу передати на наступний етап. Якщо це дугове зварювання, його встановлюють у зварювальний апарат. Якщо використовується механічний конектор або інший елемент, потрібно діяти за його інструкцією.

Готовий торець не слід протирати серветкою після сколювання або торкатися пальцями. Якщо виник сумнів у якості, правильніше повторно підготувати нову ділянку волокна, а не намагатися механічно виправити вже сформовану поверхню.

Регулярне очищення FC-6S

Під час роботи з оптичними кабелями гідрофобний заповнювач може потрапляти в напрямну канавку та на лезо, через що погіршується центрування волокна і якість сколу. Тому підтримання робочої поверхні в чистоті є частиною нормального професійного обслуговування сколювача.

Практично це означає, що регулярне очищення потрібно виконувати ще до появи великої кількості дефектних сколів. Чиста напрямна та робоча зона допомагають підтримувати повторюваність операції та не плутати звичайне забруднення зі зношенням леза.

Типові причини поганого сколу

• волокно пошкоджене ще під час зачистки;
• на склі залишилися частинки покриття;
• волокно забруднене;
• напрямна сколювача має пил або гідрофобний заповнювач;
• волокно укладене з перекосом;
• вибрана неправильна довжина підготовки;
• робоча ділянка леза забруднена або зношена;
• інструмент стоїть нестабільно під час операції.

Професійний підхід полягає в тому, щоб перевіряти причини послідовно. Один невдалий скол ще не означає, що ресурс круглого леза вичерпаний. Спочатку потрібно підготувати нове чисте волокно, очистити робочу зону та повторити операцію.

Використання перед зварюванням оптоволокна

FC-6S найчастіше застосовується в технологічному ланцюжку «зачистка — очищення — сколювання — зварювання». На кожному етапі є власний інструмент, і жоден із них не замінює інший.

Стрипер видаляє покриття, FC-6S формує торець, а зварювальний апарат центрує та з’єднує два волокна. Якщо скол підготовлений правильно, апарат отримує кращі вихідні умови для виконання своєї частини роботи.

Застосування у FTTH і PON

FC-6S може використовуватися під час монтажу абонентських FTTH-ліній, PON-мереж, оптичних кросів і розподільчих боксів. Це професійний контекст застосування сколювача як інструмента підготовки волокна, а не окрема функція протоколу PON.

При FTTH-підключенні майстру часто доводиться працювати в обмеженому просторі. Компактний корпус 63х76х63 мм дозволяє організувати операцію поруч із невеликим зварювальним апаратом або іншим монтажним обладнанням.

Монтаж оптичних муфт

У багатоволоконній муфті кількість повторюваних операцій може бути значною. Заявлена можливість роботи з 1–12 волокнами та ресурс 36 000 оптичних волокон роблять FC-6S практичним для регулярних монтажних задач.

Перед великим обсягом зварювань доцільно зробити кілька контрольних сколів, переконатися в чистоті інструмента та лише після цього переходити до серійної роботи. Це допомагає виявити проблему до того, як вона вплине на десятки підготовлених волокон.

Аварійний ремонт ВОЛЗ

При аварійному пошкодженні кабелю монтажна бригада повинна швидко підготувати значну кількість волокон до повторного зварювання. Сколювач у такій ситуації є критично необхідним інструментом: без якісного торця навіть справний зварювальний апарат не може виконати повний технологічний цикл.

FC-6S зручно тримати в постійному аварійному комплекті разом зі стрипером, засобами очищення, зварювальним апаратом, захисними гільзами та оптичним тестером.

Сумісні аксесуари для FC-6S

На сторінці FC-6S як пов’язані аксесуари представлені адаптер FTTH HC-03 та змінний ніж FC6S. Їх не слід автоматично вважати частиною стандартної комплектації сколювача: вони відображаються як окремі товарні позиції.

Адаптер FTTH HC-03 може бути корисним для окремих сценаріїв роботи з FTTH-кабелем, а змінний ніж — для сервісного відновлення інструмента після зношення штатного леза. Перед покупкою аксесуара варто перевірити його точне призначення та сумісність.

Безпека під час роботи з оптичним волокном

Уламки оптичного волокна дуже тонкі та гострі. Їх не можна збирати пальцями, залишати на столі або викидати у відкритий кошик. Для обрізків бажано використовувати закриту спеціальну ємність.

Також не можна дивитися безпосередньо в торець волокна, якщо невідомо, чи присутнє в ньому оптичне випромінювання. Телекомунікаційні довжини хвиль можуть бути невидимими для людського ока.

Догляд і зберігання FC-6S

Після завершення роботи сколювач потрібно очистити від забруднень, перевірити напрямні та захистити робочу зону від пилу. Інструмент небажано перевозити без захисту разом із важкими металевими предметами, які можуть пошкодити механіку або лезо.

Не рекомендується самостійно виконувати грубе заточування круглого леза, згинати механічні деталі або змінювати геометрію вузлів без необхідності. Якщо інструмент перестав стабільно працювати після очищення та перевірки підготовки волокна, потрібен коректний сервіс.

Типові помилки користувачів

• плутати FC-6S із підтвердженим оригінальним Sumitomo, хоча картка MOMM називає його копією Sumitomo FC 6S;
• приписувати моделі ресурс 48 000 сколів замість заявлених 36 000;
• змінювати числові значення довжини сколу;
• використовувати лезо для інших матеріалів;
• ігнорувати очищення напрямної та робочої поверхні;
• торкатися готового торця волокна;
• виконувати скол на волокні з залишками покриття;
• працювати на нестійкій поверхні;
• вважати пов’язані аксесуари стандартною комплектацією без підтвердження.

Для кого підійде FC-6S

• монтажникам волоконно-оптичних ліній;
• майстрам FTTH-підключень;
• інженерам PON-мереж;
• інтернет-провайдерам;
• операторам зв’язку;
• зварювальникам оптоволокна;
• аварійно-відновлювальним бригадам;
• сервісним центрам;
• підприємствам із власною ВОЛЗ;
• навчальним лабораторіям з оптичного монтажу.

Поширені запитання про FC-6S

FC-6S — це оригінальний Sumitomo?

У картці MOMM прямо зазначено, що FC-6S є копією сколювача оптичного волокна Sumitomo FC 6S. Тому коректно використовувати назву моделі та згадку Sumitomo для пошукового контексту, але не називати цей товар підтвердженим оригінальним виробом Sumitomo.

Який діаметр волокна підтримується?

125 мкм.

З якою кількістю волокон працює FC-6S?

У характеристиках вказано від 1 до 12.

Які розміри одиночного волокна?

0,25 і 0,9 мм.

Який ресурс сколювача?

36 000 оптичних волокон.

Який типовий кут сколу?

Менше 0,5°.

Які розміри FC-6S?

63х76х63 мм.

Яка вага?

430 г.

Яке лезо використовується?

У картці зазначено кругле лезо.

Чи можна встановити блок на штатив?

Так. На сторінці вказано, що блок для обрізання оптоволокна може встановлюватися на штатив. Тип кріплення при цьому не уточнений.

Чи входить адаптер FTTH HC-03 у комплект?

На сторінці він показаний як окремий пов’язаний аксесуар, тому його не слід автоматично вважати стандартною комплектацією FC-6S.

Чи можна замінити ніж?

На сторінці MOMM представлений окремий змінний ніж FC6S як аксесуар. Конкретну процедуру заміни потрібно виконувати відповідно до конструкції та сервісних вимог інструмента.

Чому варто купити сколювач FC-6S

FC-6S пропонує набір характеристик, орієнтований на практичний монтаж ВОЛЗ: волокно 125 мкм, робота з 1–12 волокнами, одиночні волокна 0,25 і 0,9 мм, типовий кут менше 0,5° та ресурс 36 000 оптичних волокон. Компактні габарити 63х76х63 мм дозволяють використовувати інструмент і на монтажному столі, і в польовому наборі.

Покупець також отримує зрозумілу сервісну екосистему: на сторінці доступні окремий адаптер FTTH HC-03 та змінний ніж FC6S. Це зручно для тих, хто планує використовувати сколювач довгостроково та хоче мати можливість докупити сумісні аксесуари.

При виборі важливо враховувати коректне позиціонування моделі: за даними MOMM, це копія Sumitomo FC 6S. Саме таке формулювання дає покупцеві чесне розуміння товару й дозволяє порівнювати його з іншими сколювачами за реальними параметрами, а не лише за назвою.

Купити сколювач оптичного волокна FC-6S в Україні

Купити FC-6S доцільно монтажним бригадам, інтернет-провайдерам, сервісним компаніям та спеціалістам, яким потрібен механічний сколювач для регулярної підготовки оптичного волокна перед зварюванням. Модель розрахована на волокно 125 мкм, кількість від 1 до 12 і одиночні волокна 0,25 та 0,9 мм.

Перед замовленням варто звірити основні характеристики зі своєю технологією роботи: ресурс 36 000 оптичних волокон, типовий кут менше 0,5°, довжину сколу в значеннях, наведених у картці, розміри 63х76х63 мм і масу 430 г. Якщо потрібна робота з FTTH-кабелем, на сторінці окремо представлений сумісний адаптер HC-03.

FC-6S — практичний інструмент для професійної підготовки оптоволокна, який може використовуватися при монтажі FTTH, PON, оптичних муфт, кросів і під час аварійного відновлення ВОЛЗ. За умови правильної зачистки, регулярного очищення та акуратного поводження він допомагає стандартизувати операцію сколювання та підготувати волокно до наступного етапу з’єднання.
