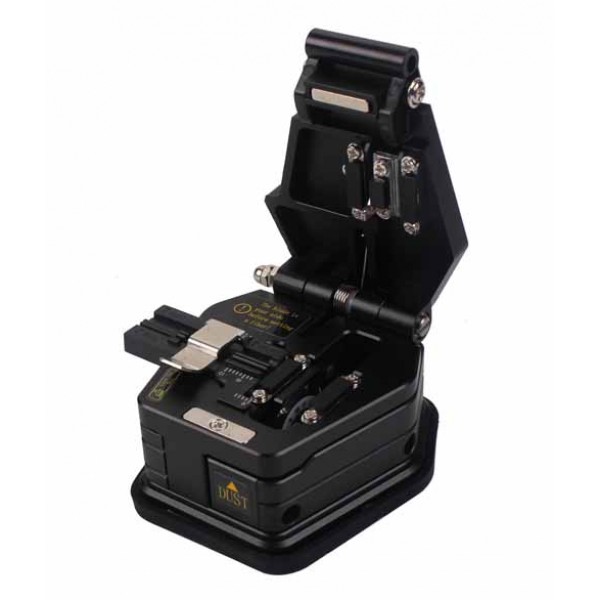

Оптичний сколювач HPC-19 для точного сколу волокна 125 мкм

Оптичний сколювач HPC-19 — компактний професійний інструмент для підготовки торця оптичного волокна перед зварюванням, установленням механічного з’єднувача або монтажем швидкого конектора. Модель призначена для стандартного волокна 125 мкм або FTTN і може використовуватися з волокном у захисній оболонці 250...900 мкм, до 3 мм, а також з FTTH-кабелем 3×2 мм.

Сколювач формує торець із геометрією 90°±0,5°. Для оптичного монтажу це один із ключових параметрів, оскільки якість сколу безпосередньо впливає на можливість точного суміщення волокон у зварювальному апараті або в механічному з’єднанні. Чим чистіший і рівніший торець, тим менше ризик повторної підготовки волокна через великий кут, тріщину або скол краю.

HPC-19 оснащений ножем із 16 робочими положеннями. Заявлений ресурс леза становить до 48 000 сколів. Довжина сколу регулюється в межах 0,8–1,8 см. Компактні габарити 70×70×50 мм і маса 230 г роблять інструмент зручним для щоденної роботи монтажника ВОЛЗ, аварійної бригади, спеціаліста інтернет-провайдера або майстра, який підключає абонентів FTTH.

Основні переваги сколювача HPC-19

• точний скол оптичного волокна перед зварюванням;
• робота зі стандартним волокном 125 мкм або FTTN;
• діаметр оболонки волокна 250...900 мкм / до 3 мм;
• підтримка FTTH-кабелю 3×2 мм;
• отримуваний скол 90°±0,5°;
• 16 положень ножа;
• ресурс леза до 48 000 сколів;
• довжина сколу 0,8–1,8 см;
• габарити 70×70×50 мм;
• маса 230 г;
• зручність для польового монтажу та сервісних робіт;
• можливість використання перед зварюванням або встановленням fast-конектора;
• компактний формат для монтажного кейса;
• ручна робота без батарей і зовнішнього живлення.

Технічні характеристики HPC-19

Для чого потрібен сколювач оптичного волокна

Оптичне волокно виготовлене зі скла, тому звичайне різання ножицями, бокорізами або монтажним ножем не дозволяє отримати торець, придатний для якісного з’єднання. Для зварювання необхідно сформувати контрольований скол із мінімальним відхиленням від перпендикуляра до осі волокна. Саме це завдання виконує HPC-19.

Під час роботи волокно фіксується в напрямній, після чого ніж створює контрольовану мікроподряпину. Далі волокно розділяється по заданій лінії. За правильної підготовки утворюється рівний торець без значного бокового нахилу. Отримуваний скол для HPC-19 заявлений як 90°±0,5°.

Сколювання виконується після видалення захисного покриття та очищення скла. Після формування торця його не слід торкатися руками або повторно протирати серветкою: будь-який контакт може залишити забруднення та погіршити результат наступного зварювання.

Скол 90°±0,5° і його значення для зварювання

У зварювальному апараті два підготовлені волокна встановлюються навпроти одне одного, вирівнюються та з’єднуються електричною дугою. Якщо один торець має значний нахил, між волокнами виникає нерівномірний проміжок. Це ускладнює центрування і може збільшити ймовірність повторного сколювання.

Параметр 90°±0,5° означає, що робоча поверхня повинна бути максимально близькою до перпендикулярної відносно поздовжньої осі волокна. На практичний результат також впливають чистота напрямної, стан ножа, якість зачистки та правильність укладання волокна в HPC-19.

Якщо зварювальний апарат регулярно показує великий кут або дефект торця, не варто одразу збільшувати силу під час роботи зі сколювачем. Спочатку потрібно перевірити чистоту волокна, напрямних і притисків, а також переконатися, що використовується робоча ділянка леза.

Робота зі стандартним волокном 125 мкм

HPC-19 призначений для стандартного оптичного волокна 125 мкм. Це значення відповідає діаметру скляної оболонки після видалення полімерного захисного шару. Такий формат широко застосовується в телекомунікаційних одномодових і багатомодових волокнах.

Перед сколюванням захисне покриття видаляють спеціальним оптичним стрипером. Після цього оголену ділянку очищують безворсовим матеріалом і відповідним засобом. На склі не повинно залишатися акрилату, гідрофобного заповнювача, пилу або ворсу.

Подряпане волокно краще підготувати повторно. Навіть невелике пошкодження може стати точкою неконтрольованого руйнування, через що скол відбудеться не в потрібному місці або сформується нерівний торець.

Діаметр оболонки 250...900 мкм / до 3 мм

У характеристиках HPC-19 зазначений діаметр оболонки волокна 250...900 мкм / до 3 мм або FTTH-кабель 3×2 мм. Це дозволяє використовувати інструмент у різних практичних сценаріях підготовки оптичного волокна.

Перед роботою важливо правильно вибрати положення волокна та відповідну напрямну. Ділянка з покриттям повинна фіксуватися без перекосу, а очищена частина — проходити через робочу зону ножа. Не можна прикладати надмірну силу, якщо кабель або оболонка не відповідає посадковому місцю.

Підтримка FTTH-кабелю 3×2 мм робить HPC-19 практичним для абонентського монтажу, де необхідно підготувати волокно після обробки плоского дроп-кабелю перед зварюванням або встановленням швидкого конектора.

Довжина сколу 0,8–1,8 см

Довжина сколу HPC-19 становить від 0,8 до 1,8 см. Конкретне значення потрібно вибирати відповідно до подальшої технологічної операції: вимог зварювального апарата, тримача волокна, механічного з’єднувача або fast-конектора.

Занадто коротка очищена ділянка може не забезпечити правильне встановлення волокна. Надто довга — збільшує ризик забруднення, згинання та випадкового механічного пошкодження скла. Саме тому довжину потрібно задавати до виконання сколу, а не намагатися коригувати вже готовий торець.

16 положень ножа

Ніж HPC-19 має 16 робочих положень. Кожна позиція відповідає окремій ділянці ріжучої кромки. Коли поточна зона зношується і якість сколу починає погіршуватися, ніж можна перевести на наступне положення.

Такий принцип дозволяє використовувати ріжучий елемент рівномірніше. Не потрібно замінювати лезо після перших ознак природного зношування однієї ділянки, якщо інші позиції залишаються робочими.

Поворот ножа потрібно виконувати акуратно та відповідно до конструкції інструменту. Не можна торкатися ріжучої кромки пальцями, викруткою або металевим пінцетом. Подряпина на лезі може відразу вплинути на стабільність сколу.

Ресурс леза до 48 000 сколів

Заявлений ресурс леза HPC-19 становить до 48 000 сколів. Це важливий параметр для монтажних бригад і провайдерів, які щоденно виконують велику кількість зварювань або абонентських підключень.

Максимальний ресурс можливий лише за правильного використання. Ніж розрахований на роботу зі скляним оптичним волокном. Не можна різати ним мідний провід, сталевий дріт, кевларові нитки або інші матеріали.

На довговічність леза впливають чистота волокна, правильне положення в напрямній, відсутність твердих забруднень, акуратність транспортування та своєчасний перехід на наступну робочу позицію. Якщо на склі залишається гідрофобний заповнювач, він також може забруднювати механізм і погіршувати повторюваність операцій.

Компактні габарити 70×70×50 мм

Габарити HPC-19 становлять 70×70×50 мм. Компактний корпус зручно розміщується в монтажному кейсі разом зі стрипером, безворсовими серветками, очищувальною рідиною, захисними гільзами та іншим інструментом для ВОЛЗ.

Невеликі розміри особливо зручні під час виїзних робіт у під’їздах, розподільчих шафах, оптичних боксах і муфтах, де простір для організації робочого місця обмежений. Водночас під час сколювання інструмент краще встановлювати на рівну стійку поверхню.

Маса 230 г

Маса оптичного сколювача становить 230 г. Інструмент не створює значного додаткового навантаження в сумці монтажника та підходить для постійного перенесення між об’єктами.

Невелика маса не означає, що сколювач можна кидати або перевозити без захисту. Прецизійний механізм і положення ножа чутливі до сильних ударів. Для транспортування бажано використовувати комплектний кейс.

Підготовка волокна перед сколюванням

1. Визначте потрібну довжину підготовленої ділянки.
2. Зніміть захисне покриття спеціальним стрипером для оптоволокна.
3. Перевірте, чи немає подряпин і надломів на оголеному склі.
4. Очистіть волокно безворсовою серветкою з відповідною рідиною.
5. Дочекайтеся випаровування залишків очищувача.
6. Не торкайтеся очищеної ділянки пальцями.
7. Не згинайте оголене волокно з малим радіусом.
8. Одразу встановіть підготовлене волокно в HPC-19.

Правильна підготовка безпосередньо впливає на результат. Навіть новий сколювач не забезпечить стабільний торець, якщо на волокні залишилися частинки полімеру або воно було пошкоджене стрипером.

Загальний порядок використання HPC-19

1. Розмістіть сколювач на чистій і стійкій поверхні.
2. Перевірте чистоту напрямної, притисків і зони ножа.
3. Підготуйте волокно 125 мкм або сумісний FTTN/FTTH-кабель.
4. Виберіть необхідну довжину сколу в межах 0,8–1,8 см.
5. Відкрийте притискний механізм.
6. Укладіть волокно без перекосу.
7. Переконайтеся, що очищена ділянка правильно проходить через робочу зону.
8. Зафіксуйте волокно.
9. Плавно виконайте робочий цикл ножа.
10. Відкрийте притиск і обережно вийміть волокно.
11. Не торкайтеся сформованого торця.
12. Відразу помістіть уламок волокна в безпечну закриту ємність.
13. Встановіть підготовлене волокно у зварювальний апарат або конектор.

Використання перед зварюванням оптичного волокна

Перед дуговим зварюванням два волокна повинні мати чисті та рівні торці. Після сколювання їх встановлюють у тримачі зварювального апарата. Система центрування аналізує положення волокон і готує їх до з’єднання.

Якщо апарат повідомляє про поганий торець або надмірний кут, волокно потрібно вийняти, заново зачистити та повторити скол. Не варто намагатися «виправити» готовий торець серветкою, ножем або повторним легким надрізом.

Для професійного монтажу корисно періодично контролювати якість сколу за зображенням камер зварювального апарата. Якщо дефект повторюється на різних волокнах, потрібно перевірити стан HPC-19 та його ножа.

Монтаж швидких оптичних конекторів

HPC-19 можна використовувати для підготовки волокна перед установленням fast-конектора. У такому з’єднувачі польове волокно повинно точно дійти до внутрішньої точки контакту. Тому важливі як кут, так і довжина сколу.

Для конкретного fast-конектора необхідно дотримуватися довжини, зазначеної його виробником, але вона повинна знаходитися в межах можливостей сколювача — 0,8–1,8 см. Після монтажу з’єднання доцільно перевірити візуальним локатором та вимірювачем оптичної потужності.

Сколювач не вимірює втрати. Він виконує механічну підготовку торця, а якість готового з’єднання оцінюється окремим оптичним вимірювальним обладнанням.

Застосування з FTTH-кабелем 3×2 мм

Підтримка FTTH-кабелю 3×2 мм робить HPC-19 зручним для абонентського монтажу. Після зняття зовнішньої оболонки дроп-кабелю та звільнення волокна монтажник може виконати його зачистку, очищення й скол перед установленням конектора або зварюванням із пігтейлом.

Під час роботи з плоским FTTH-кабелем важливо не пошкодити волокно на етапі розкриття оболонки. Надріз або надлом можуть проявитися вже після сколювання чи під час укладання в конектор.

Застосування в мережах FTTH, FTTB і PON

HPC-19 підходить для монтажу та ремонту волоконно-оптичних мереж доступу. Інструмент може використовуватися під час підключення абонентів FTTH, роботи в розподільчих боксах, оптичних кросах, муфтах і телекомунікаційних шафах.

У PON-мережі додаткові втрати в кожному з’єднанні зменшують запас оптичного бюджету. Якісний скол допомагає створити передумови для стабільного зварювання або механічного контакту. Після завершення робіт рівень сигналу потрібно перевіряти PON-тестером або вимірювачем оптичної потужності.

Очищення HPC-19

Напрямні, притискні елементи та зона ножа повинні залишатися чистими. Частинка скла або залишок гідрофобного заповнювача може змінити положення волокна та збільшити кут сколу.

Для очищення застосовують безворсовий матеріал і відповідний спиртовий засіб. Не потрібно заливати механізм рідиною. Після очищення слід дочекатися повного висихання перед наступною операцією.

Ніж не можна очищувати викруткою, голкою або іншим твердим предметом. Якщо на робочій кромці є забруднення, потрібно застосовувати метод обслуговування, який не пошкоджує ріжучу поверхню.

Коли потрібно перейти на наступне положення ножа

Якщо після очищення інструменту та правильної підготовки волокна якість сколу стабільно погіршується, причиною може бути зношення поточної ділянки леза. У такому випадку ніж переводять на наступну з 16 позицій.

Ознаками зношування можуть бути регулярне збільшення кута, неповне відділення волокна, тріщини, відколи або повторювані помилки зварювального апарата. Разовий поганий скол не обов’язково означає проблему ножа — спочатку потрібно виключити забруднення й помилку оператора.

Безпечне поводження з уламками оптичного волокна

Відрізані фрагменти оптоволокна дуже тонкі, гострі й майже непомітні. Вони можуть потрапити в шкіру, одяг або очі. Уламки не можна змітати долонею, залишати на столі або викидати у відкритий кошик.

Після кожного сколу фрагмент потрібно відразу поміщати в спеціальну закриту ємність для відходів оптичного волокна. Під час роботи не рекомендується вживати їжу та напої. Після завершення монтажу робочу поверхню необхідно уважно очистити.

Типові помилки під час роботи з HPC-19

• сколювання забрудненого волокна;
• залишки захисного покриття на робочій ділянці;
• пошкодження волокна стрипером;
• неправильне укладання в напрямну;
• перекіс волокна відносно ножа;
• неправильно вибрана довжина сколу;
• дотик до готового торця пальцями;
• повторне протирання торця після сколювання;
• використання зношеної позиції ножа;
• контакт леза з металевим інструментом;
• різання мідного або сталевого дроту;
• накопичення уламків скла на робочому місці;
• транспортування без захисного кейса;
• падіння або сильний удар сколювача.

Комплектація HPC-19

Зберігання та транспортування

HPC-19 потрібно зберігати в сухому чистому місці, захищеному від пилу, вологи та ударів. Для перенесення слід використовувати кейс, щоб інструмент не контактував з плоскогубцями, ключами та іншими важкими предметами.

Перед пакуванням потрібно очистити робочі поверхні та переконатися, що всередині не залишилися уламки скла. Після перенесення з холодного середовища в тепле приміщення бажано дочекатися зникнення можливого конденсату.

Сфери застосування HPC-19

• підготовка волокна перед дуговим зварюванням;
• підключення абонентів FTTH;
• монтаж мереж FTTB і PON;
• ремонт волоконно-оптичних ліній;
• робота в оптичних муфтах;
• монтаж кросів і розподільчих боксів;
• установлення fast-конекторів;
• робота з механічними з’єднувачами;
• ремонт пігтейлів і патч-кордів;
• польові роботи інтернет-провайдера;
• аварійне відновлення ВОЛЗ;
• навчальні та лабораторні роботи.

Для кого підійде оптичний сколювач

• монтажникам ВОЛЗ;
• зварювальникам оптичного волокна;
• майстрам FTTH-підключень;
• інженерам інтернет-провайдерів;
• сервісним спеціалістам;
• аварійним телекомунікаційним бригадам;
• системним інтеграторам;
• монтажникам систем зв’язку;
• навчальним лабораторіям;
• підприємствам із власною волоконно-оптичною інфраструктурою.

Поширені запитання про HPC-19

Для якого волокна призначений HPC-19?

У характеристиках зазначене стандартне волокно 125 мкм або FTTN.

Який діаметр оболонки підтримується?

Діаметр оболонки волокна становить 250...900 мкм / до 3 мм або FTTH-кабель 3×2 мм.

Який кут сколу?

Отримуваний скол становить 90°±0,5°.

Скільки положень має ніж?

Ніж має 16 робочих положень.

Який ресурс леза?

Заявлений ресурс становить до 48 000 сколів.

Яка довжина сколу?

Довжина сколу становить 0,8–1,8 см.

Які габарити HPC-19?

Габарити сколювача становлять 70×70×50 мм.

Яка маса інструменту?

Маса HPC-19 становить 230 г.

Чи підходить HPC-19 для FTTH-кабелю?

Так. У характеристиках прямо зазначений FTTH-кабель 3×2 мм.

Чи можна використовувати його перед установленням fast-конектора?

Так. Сколювач призначений для підготовки волокна перед зварюванням або з’єднанням за допомогою fast-конектора.

Чи потрібне електричне живлення?

Ні. HPC-19 є ручним механічним інструментом.

Чи можна різати ним мідний провід?

Ні. Ніж призначений для сколювання оптичного волокна, а контакт із металом може пошкодити ріжучу кромку.

Що робити, якщо якість сколу погіршилася?

Спочатку потрібно очистити напрямну, притиски та волокно, перевірити правильність укладання. Якщо дефект повторюється, можна перейти на наступне з 16 положень ножа.

Чому варто купити оптичний сколювач HPC-19

HPC-19 поєднує точність, компактність і великий ресурс ріжучого елемента. Скол 90°±0,5° підходить для професійної підготовки волокна, а 16 положень ножа дозволяють послідовно використовувати різні ділянки ріжучої кромки.

Ресурс до 48 000 сколів робить модель практичною як для регулярної роботи провайдера, так і як резервний інструмент у монтажній бригаді. Довжина сколу 0,8–1,8 см дозволяє адаптувати підготовку до різних зварювальних апаратів і швидких конекторів у межах їхніх вимог.

Габарити 70×70×50 мм і маса 230 г зручні для щоденного перенесення. Підтримка стандартного волокна 125 мкм, FTTN, оболонки 250...900 мкм / до 3 мм та FTTH-кабелю 3×2 мм охоплює основні задачі монтажника мереж доступу.

Купити оптичний сколювач HPC-19 в Україні

Замовити HPC-19 варто для монтажу, ремонту та обслуговування волоконно-оптичних ліній. Інструмент підходить інтернет-провайдерам, телекомунікаційним компаніям, сервісним центрам і приватним монтажникам, які виконують зварювання або встановлюють швидкі оптичні конектори.

Перед покупкою звірте основні параметри зі своїми завданнями: стандартне волокно 125 мкм або FTTN, оболонка 250...900 мкм / до 3 мм, FTTH-кабель 3×2 мм, скол 90°±0,5°, 16 положень ножа, ресурс до 48 000 сколів, довжина 0,8–1,8 см, габарити 70×70×50 мм та маса 230 г.

Оптичний сколювач HPC-19 стане практичним робочим інструментом для підготовки волокна перед зварюванням і монтажем конекторів. Регулярне очищення, правильне встановлення волокна та акуратне використання ножа допомагають підтримувати стабільну якість сколу протягом тривалого періоду експлуатації.
