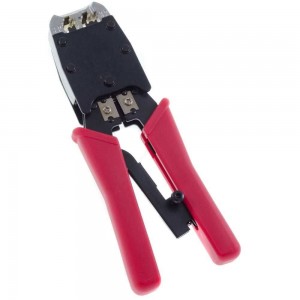

Кримпер-обтискач HT-500R для RJ-45, RJ-11 та RJ-12

Кримпер HT-500R — професійні ручні прес-кліщі для обрізання, зачищення та обтиску модульних конекторів під час монтажу комп’ютерних і телефонних кабельних мереж. Інструмент розрахований на роботу з мережевими роз’ємами RJ-45 8P8C, а також із телефонними конекторами RJ-12 6P6C і RJ-11 6P4C/6P2C.

Модель HT-500R поєднує в одному корпусі три основні операції, необхідні монтажнику: рівне відрізання кабелю, зняття зовнішньої оболонки та опресування контактів модульного штекера. Завдяки цьому спеціалісту не потрібно постійно змінювати інструмент під час підготовки витої пари або плоского телефонного кабелю.

Кримпер оснащений тріскачковим механізмом, який контролює повний цикл стискання рукояток. Матриця закривається поступово та забезпечує рівномірний тиск на контакти конектора. Така конструкція допомагає зменшити кількість неповних обтисків, коли окремі ножі штекера недостатньо заглиблюються в жили кабелю.

Довжина інструменту становить 192 мм. Губки виготовлені з цинк-алюмінієвого сплаву. Конструкція HT-500R відчутно масивніша за легкі побутові обтискачі, що робить модель зручною для регулярного монтажу локальних мереж, телефонії, офісної інфраструктури, систем відеоспостереження та іншого обладнання, де застосовуються модульні роз’єми.

Основні можливості кримпера HT-500R

• обтиск мережевих конекторів RJ-45 8P8C;
• робота з кабелями мереж 10BASE-T і 100BASE-TX;
• обтиск телефонних конекторів RJ-12 6P6C;
• обтиск телефонних конекторів RJ-11 6P4C і 6P2C;
• обрізання кабелю та окремих провідників;
• зняття зовнішньої оболонки плоского кабелю;
• рівномірне фронтальне опресування контактів;
• тріскачковий механізм повного циклу;
• вбудований механізм повернення рукояток;
• змінні різальні леза;
• губки з цинк-алюмінієвого сплаву;
• довжина інструменту 192 мм;
• ручна робота без батарей та електричного живлення;
• застосування для витої пари й телефонного кабелю.

Технічні характеристики HT-500R

Призначення обтискних кліщів HT-500R

Модульний конектор потрібно не просто встановити на підготовлений кабель, а й рівномірно опресувати. Під час обтиску металеві контакти штекера проходять крізь ізоляцію провідників і створюють електричне з’єднання з жилами. Одночасно задній фіксатор конектора притискає зовнішню оболонку кабелю, зменшуючи навантаження на окремі жили.

Якщо використовувати пасатижі, викрутку або інший непрофільний інструмент, контакти можуть заглибитися нерівномірно. У результаті кабель періодично втрачатиме з’єднання, працюватиме лише на частині пар або взагалі не пройде тестування.

HT-500R має окремі формовані матриці, геометрія яких відповідає модульним конекторам. Під час стискання вони одночасно притискають усі контакти та механічний фіксатор штекера. Це підвищує повторюваність монтажу й дозволяє отримувати акуратне закінчення кабелю.

Обтиск конекторів RJ-45 8P8C

RJ-45 8P8C є найпоширенішим модульним конектором для мідних комп’ютерних мереж. Він має вісім позицій і вісім контактів, які з’єднуються з чотирма крученими парами кабелю.

HT-500R використовується для монтажу штекерів RJ-45 на виту пару під час виготовлення патч-кордів, підключення робочих місць, маршрутизаторів, комутаторів, камер відеоспостереження, точок доступу, IP-телефонів та іншого мережевого обладнання.

На сторінці товару окремо зазначено застосування з кабелями мереж 10BASE-T і 100BASE-TX. Для стабільної роботи мережі важливо не лише правильно обтиснути контакти, а й зберегти скручування пар максимально близько до конектора.

Надмірне розплітання провідників погіршує електричні характеристики кабелю та може збільшувати перехресні наведення. Тому довжина вирівняної частини жил має бути мінімальною, але достатньою для правильного встановлення у штекер.

Обтиск телефонних конекторів RJ-11 та RJ-12

Окрема матриця HT-500R призначена для шестипозиційних телефонних модульних конекторів. Інструмент підтримує RJ-12 6P6C, RJ-11 6P4C і 6P2C.

RJ-11 застосовується у телефонних апаратах, факсах, модемах, розетках, внутрішніх лініях зв’язку та деяких системах керування. Позначення 6P4C означає шість позицій корпусу та чотири встановлені контакти, а 6P2C — шість позицій і два контакти.

RJ-12 6P6C має шість контактів і використовується в багатолінійній телефонії, системах автоматизації та спеціалізованому обладнанні. Перед обтиском необхідно звірити призначення провідників зі схемою конкретного пристрою, оскільки телефонні кабелі можуть мати різне розведення.

Тріскачковий механізм

Тріскачка не дозволяє рукояткам довільно розійтися посеред робочого циклу. Після початку стискання користувач послідовно зводить рукоятки до завершення обтиску, після чого механізм розблоковується.

Ця функція допомагає забезпечувати приблизно однакову глибину опресування на різних конекторах. Монтажник не зупиняє рух занадто рано та не оцінює достатність стискання лише на дотик.

Якщо конектор установлено неправильно або в матрицю випадково потрапив сторонній предмет, не слід прикладати надмірну силу. Необхідно скористатися механізмом аварійного розблокування, якщо він передбачений конструкцією, вийняти штекер і перевірити робочу зону.

Рівномірне фронтальне опресування

У HT-500R застосований фронтальний принцип обтиску. Матриця переміщується прямо відносно корпуса конектора та одночасно тисне на контактний блок.

Рівномірний рух важливий для RJ-45, де всі вісім контактів повинні бути заглиблені на однаковий рівень. Якщо одна сторона штекера притиснута сильніше, частина жил може мати нестабільний контакт.

Після правильно виконаного обтиску металеві ножі контактів повинні розташовуватися рівно, а фіксатор оболонки — утримувати кабель за зовнішню оболонку, а не за окремі жили.

Вбудований різак для кабелю

HT-500R має різальну зону для підготовки кабелю та видалення зайвих кінців провідників. Вона дозволяє сформувати рівний поперечний зріз перед вирівнюванням жил і встановленням конектора.

Рівно обрізані провідники легше вставляються у напрямні канали RJ-45. Якщо їхня довжина відрізняється, коротка жила може не дійти до передньої частини штекера, а контакт не проріже її ізоляцію.

Різак призначений для відповідного мережевого й телефонного кабелю. Не слід використовувати його для сталевого дроту, тросів, товстих силових жил або матеріалів, які можуть пошкодити леза.

Стрипер для плоского кабелю

У корпусі розташована зона для зняття зовнішньої оболонки плоских проводів. Вона надрізає оболонку, після чого її можна зняти з підготовленої ділянки.

Під час зачищення важливо не пошкодити ізоляцію внутрішніх жил. Кабель потрібно розташовувати у відповідній зоні, стискати рукоятки без зайвого зусилля та витягувати провід рівним рухом.

Для круглої витої пари може бути зручнішим окремий регульований стрипер, особливо якщо оболонка має нестандартну товщину. Наявність вбудованої зони HT-500R не скасовує необхідності перевіряти кожну жилу після зачищення.

Змінні різальні леза

Леза належать до робочих елементів, які поступово зношуються. Затуплена різальна кромка може зминати оболонку, формувати нерівний зріз або вимагати надмірного зусилля.

У HT-500R передбачена можливість заміни лез. Це дозволяє обслуговувати інструмент без придбання нового кримпера після природного зношування різальної частини.

Для заміни потрібно використовувати сумісні деталі та дотримуватися правильної орієнтації. Роботу виконують тільки на повністю розвантаженому інструменті, не торкаючись гострих кромок руками.

Губки з цинк-алюмінієвого сплаву

На сторінці товару зазначено, що губки HT-500R виготовлені з цинк-алюмінієвого сплаву та не притягуються магнітом. Масивна робоча частина забезпечує механічну жорсткість під час обтиску.

Точність матриць має важливе значення: вони повинні входити у контакт із корпусом штекера без перекосу й рівномірно передавати зусилля на весь блок контактів.

Кримпер не слід кидати або використовувати як молоток. Сильний удар може деформувати робочу частину, порушити співвісність матриць і погіршити якість наступних обтисків.

Довжина 192 мм

Загальна довжина HT-500R становить 192 мм. Такий розмір забезпечує достатній важіль для ручного опресування модульних конекторів і водночас дозволяє переносити інструмент у стандартному монтажному кейсі.

Рукоятки потрібно стискати всією долонею, без різких ударних рухів. Правильне положення руки допомагає рівномірно навантажувати механізм і зменшує втому під час серійної роботи.

Підготовка витої пари до обтиску RJ-45

Якість готового з’єднання залежить не лише від кримпера. Навіть правильно опресований штекер не працюватиме, якщо жили розташовані в неправильному порядку, недостатньо вставлені або пошкоджені під час зачищення.

1. Відміряйте потрібну довжину кабелю із запасом для монтажу.
2. Відріжте кабель під прямим кутом.
3. Зніміть коротку ділянку зовнішньої оболонки.
4. Перевірте відсутність порізів на ізоляції жил.
5. Розділіть чотири кручені пари.
6. Розташуйте жили за вибраною схемою.
7. Вирівняйте провідники в один ряд.
8. Обріжте їх до однакової довжини.
9. Вставте жили у конектор до упору.
10. Переконайтеся, що оболонка входить під задній фіксатор.
11. Установіть конектор у матрицю RJ-45.
12. Стисніть рукоятки до завершення циклу тріскачки.
13. Вийміть штекер і перевірте положення контактів.
14. Протестуйте готовий кабель кабельним тестером.

Схеми T568A і T568B

Для кабелів Ethernet застосовуються дві поширені схеми розташування жил — T568A та T568B. Вони відрізняються положенням зеленої та помаранчевої пар.

Для прямого кабелю однакову схему використовують на обох кінцях. Вибір T568A або T568B має відповідати стандарту, прийнятому на конкретному об’єкті. Не слід довільно змішувати схеми в межах однієї кабельної системи.

Як правильно встановити RJ-45 у матрицю

Конектор потрібно вставляти у гніздо до механічного упору. Контактна сторона повинна бути зорієнтована відповідно до форми матриці.

Якщо штекер установлений не повністю, матриця може натиснути на корпус під неправильним кутом. Це здатне пошкодити пластикову засувку, деформувати конектор або нерівномірно заглибити контакти.

Перед стисканням переконайтеся, що всі жили доходять до передньої стінки штекера. Через прозорий корпус стандартного RJ-45 зазвичай добре видно положення кожного провідника.

Контроль готового обтиску

Після завершення операції потрібно оглянути конектор. Усі контакти мають бути притиснуті на однаковий рівень, а зовнішня оболонка кабелю — зафіксована задньою планкою.

Візуальний контроль не замінює електричного тестування. Готовий патч-корд потрібно перевірити кабельним тестером, який підтвердить цілісність усіх жил, правильність порядку контактів, відсутність коротких замикань і переплутаних пар.

Для професійної сертифікації структурованої кабельної системи застосовується спеціалізований аналізатор, оскільки простий тестер не вимірює загасання, перехресні наведення та інші високочастотні параметри.

Обтиск одножильного та багатожильного кабелю

Перед роботою потрібно переконатися, що модульний конектор відповідає типу провідника. Контакти штекерів для одножильного та багатожильного кабелю можуть мати різну форму.

Кримпер опресовує корпус конектора, але не компенсує несумісність контактів із жилою. Неправильно підібраний штекер може спочатку працювати, а згодом втратити контакт через механічне навантаження або вібрацію.

Сумісність із категорією кабелю

HT-500R працює з форматом модульного конектора, однак перед монтажем потрібно окремо перевірити відповідність штекера зовнішньому діаметру кабелю, товщині жил, типу провідника та категорії витої пари.

Конектор повинен забезпечувати правильне проходження жил і надійне захоплення зовнішньої оболонки. Надто тонкий кабель може погано фіксуватися, а занадто товстий — не входити в корпус штекера.

Застосування для систем відеоспостереження

Багато IP-камер підключаються витою парою та можуть одночасно отримувати дані й живлення через PoE. Якість обтиску безпосередньо впливає на стабільність відеопотоку та живлення обладнання.

HT-500R можна використовувати для виготовлення мережевих кабелів між камерою, PoE-комутатором, інжектором або реєстратором. Після монтажу обов’язково перевіряють усі вісім жил, навіть коли конкретний режим Ethernet використовує лише частину пар.

Монтаж офісних і домашніх мереж

Кримпер підходить для підготовки патч-кордів необхідної довжини, ремонту пошкоджених штекерів і підключення окремих мережевих пристроїв.

Інструмент буде корисним під час монтажу маршрутизаторів, комутаторів, комп’ютерів, мережевих принтерів, точок доступу, Smart TV, ігрових приставок і систем автоматизації.

Для стаціонарних ліній у структурованій кабельній системі зазвичай рекомендується завершувати одножильний кабель у розетках або модулях Keystone, а не безпосередньо штекером. Кримпер застосовується насамперед для модульних вилок і патч-кабелів.

Монтаж і ремонт телефонних ліній

Під час обслуговування телефонії HT-500R дозволяє замінювати пошкоджені штекери, виготовляти шнури потрібної довжини й підключати сумісні апарати або модеми.

Перед обтиском потрібно визначити, які контакти фактично використовує обладнання. Центральне розташування телефонної пари є поширеним, але спеціалізовані системи можуть мати іншу схему.

Типові помилки під час обтиску

• неправильний порядок кольорів у RJ-45;
• переплутані жили однієї або декількох пар;
• надмірно розплетені кручені пари;
• нерівно обрізані провідники;
• жили не вставлені до переднього краю конектора;
• зовнішня оболонка не потрапила під фіксатор;
• використаний штекер не відповідає типу кабелю;
• конектор не повністю встановлений у матрицю;
• обтиск зупинено до завершення циклу тріскачки;
• пошкоджена ізоляція під час зачищення;
• готовий кабель не перевірено тестером;
• різальну частину використовували для сталевого дроту.

Правила безпечної роботи

Під час обрізання та зачищення не розташовуйте пальці біля лез. Інструмент потрібно утримувати тільки за рукоятки.

Не працюйте з кабелем, підключеним до активного обладнання, телефонної лінії або джерела PoE. Перед ремонтом від’єднайте обидва кінці та переконайтеся у відсутності напруги.

Не використовуйте HT-500R із пошкодженими рукоятками, деформованими матрицями або несправною тріскачкою. Різке заклинювання може свідчити про неправильне положення конектора або сторонній предмет у робочій зоні.

Догляд за кримпером HT-500R

Після роботи потрібно видалити обрізки оболонки й окремих жил із різальної та обтискної зон. Частинки пластику можуть заважати повному закриттю матриці.

Робочі поверхні очищують сухою щіткою або тканиною. Не слід заливати механізм агресивними розчинниками, оскільки вони можуть пошкодити рукоятки та мастило рухомих деталей.

Періодично перевіряйте затягування кріплень, плавність тріскачки та стан лез. Затуплені або пошкоджені леза потрібно замінити сумісними.

Зберігання і транспортування

HT-500R бажано зберігати в сухому монтажному кейсі окремо від вологи, пилу та агресивних речовин. Не кладіть важкі предмети безпосередньо на матриці.

Під час транспортування рукоятки мають бути розташовані так, щоб інструмент не відкривався та не пошкоджував інші аксесуари. Перед тривалим зберіганням металеві частини потрібно очистити й висушити.

Сфери застосування HT-500R

• монтаж локальних комп’ютерних мереж;
• виготовлення патч-кордів RJ-45;
• ремонт мережевих кабелів;
• підключення маршрутизаторів і комутаторів;
• монтаж IP-відеоспостереження;
• підключення PoE-обладнання;
• обслуговування телефонних ліній;
• обтиск RJ-11 та RJ-12;
• монтаж офісної кабельної інфраструктури;
• обслуговування серверних і телекомунікаційних шаф;
• підключення систем контролю доступу;
• ремонт модемних і телефонних шнурів;
• навчальні роботи з мережевих технологій;
• виїзний сервіс комп’ютерної техніки.

Для кого призначений кримпер

Купити кримпер HT-500R доцільно:

• монтажникам комп’ютерних мереж;
• системним адміністраторам;
• інженерам інтернет-провайдерів;
• монтажникам відеоспостереження;
• майстрам телефонного зв’язку;
• сервісним спеціалістам;
• електромонтажникам слабкострумових систем;
• системним інтеграторам;
• працівникам дата-центрів;
• навчальним лабораторіям;
• домашнім майстрам, які самостійно монтують мережу.

Комплектація HT-500R

Поширені запитання про HT-500R

Для яких конекторів призначений HT-500R?

Інструмент підтримує мережеві RJ-45 8P8C та телефонні RJ-12 6P6C, RJ-11 6P4C і 6P2C.

Чи можна обтиснути виту пару?

Так. HT-500R призначений для обтиску RJ-45 8P8C на кабелі типу вита пара.

Чи підтримує кримпер телефонний кабель?

Так. Окрема матриця використовується для шестипозиційних телефонних конекторів.

Чи є тріскачковий механізм?

Так. HT-500R оснащений тріскачкою, яка забезпечує завершення повного циклу стискання.

Чи можна обрізати кабель?

Так. У корпусі передбачена різальна зона для кабелю та провідників.

Чи можна знімати оболонку?

Так. Інструмент має стрипер для плоского проводу.

Яка довжина кримпера?

Довжина HT-500R становить 192 мм.

З якого матеріалу виготовлені губки?

На сторінці товару зазначені губки з цинк-алюмінієвого сплаву.

Чи замінюються леза?

Так. Для моделі заявлені змінні різальні леза.

Чи підходить HT-500R для RJ-12?

Так. Каталог моделі вказує підтримку телефонних конекторів RJ-12 6P6C.

Чи можна обтискати екранований RJ-45?

Окрема функція опресування металевого екрана конектора в характеристиках HT-500R не заявлена. Для такого завдання потрібно перевірити конструкцію штекера або вибрати спеціалізовану модель.

Чи підходить кримпер для прохідних конекторів?

Функція одночасного обрізання жил прохідного RJ-45 у характеристиках не заявлена. Для pass-through штекерів рекомендується відповідний кримпер із торцевим лезом.

Чи потрібне живлення?

Ні. HT-500R є повністю ручним механічним інструментом.

Чи потрібно перевіряти кабель після обтиску?

Так. Навіть візуально якісний конектор потрібно перевірити кабельним тестером.

Переваги HT-500R для професійного монтажу

HT-500R об’єднує обтиск, обрізання та зачищення в одному інструменті. Монтажник може підготувати кабель і встановити конектор без постійного використання декількох окремих пристроїв.

Підтримка RJ-45, RJ-12 та RJ-11 охоплює основні модульні роз’єми комп’ютерних і телефонних мереж. Тріскачковий механізм допомагає завершувати обтиск із повторюваним результатом, а фронтальний рух матриці забезпечує рівномірне притискання контактів.

Довжина 192 мм створює зручний важіль для ручної роботи. Змінні леза подовжують строк експлуатації, оскільки після їхнього зношування не потрібно замінювати весь кримпер.

Купити кримпер-обтискач HT-500R в Україні

Замовити HT-500R варто для монтажу локальних комп’ютерних мереж, телефонних ліній, IP-камер, офісної інфраструктури та інших слабкострумових систем із модульними конекторами.

Перед покупкою звірте основні параметри з вашим завданням: RJ-45 8P8C, RJ-12 6P6C, RJ-11 6P4C/6P2C, тріскачковий механізм, вбудовані різак і стрипер, змінні леза та довжина 192 мм.

Кримпер HT-500R стане практичним робочим інструментом для монтажника, системного адміністратора або сервісного інженера, якому необхідно регулярно виготовляти та ремонтувати мережеві й телефонні кабелі. Правильна підготовка провідників, сумісний конектор і контроль готового кабелю тестером забезпечують надійне з’єднання та стабільну роботу лінії.
