Очищувач оптичних конекторів CQ-1 для професійного обслуговування ВОЛЗ

Очищувач оптичних конекторів CQ-1 — це професійний касетний інструмент для сухого очищення торцевих поверхонь волоконно-оптичних роз’ємів. Він призначений для швидкого видалення пилу, жирових слідів, дрібних частинок та інших забруднень, які можуть збільшувати внесені втрати, погіршувати стабільність оптичного з’єднання та спричиняти помилки під час вимірювання або передавання даних.

Модель CQ-1 підходить для очищення торців оптичних конекторів із поліруванням PC та APC, а також підтримує поширені типи роз’ємів FC, SC, LC, ST, MU, D4 і DIN. Завдяки універсальності один інструмент можна використовувати під час монтажу, ремонту й технічного обслуговування різних волоконно-оптичних мереж.

Конструктивно CQ-1 являє собою компактну касету зі спеціальною стрічкою з мікрофібри високої щільності. Під час очищення торець конектора притискається до робочої поверхні, після чого забруднення видаляються механічно без застосування спирту або інших рідких засобів. Суха антистатична тканина допомагає не лише очистити ферулу, а й зменшити статичний заряд, який може сприяти повторному осіданню пилу.

Ресурс очищувача становить понад 500 циклів. Змінна стрічка дозволяє продовжити використання корпусу після завершення ресурсу встановленої касети. Ручне керування не потребує живлення, заряджання, батарей або підключення до електромережі, тому CQ-1 зручно використовувати як у лабораторії, так і безпосередньо на монтажному об’єкті.

Основні переваги очищувача CQ-1

• сухе очищення без використання спирту та рідких реагентів;
• ресурс понад 500 очищень;
• змінна очищувальна стрічка;
• антистатична мікрофібра високої щільності;
• видалення пилу, жирових слідів і дрібних частинок;
• підтримка полірування PC та APC;

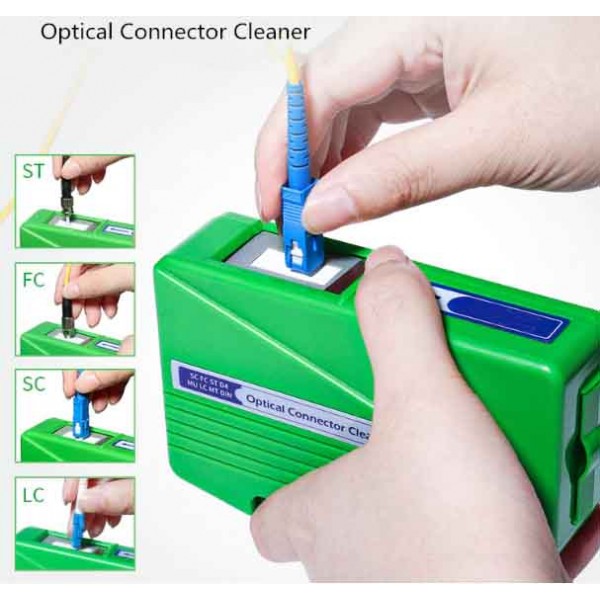

• сумісність із роз’ємами FC, SC, LC, ST, MU, D4 і DIN;
• ручне керування без батарей і зовнішнього живлення;
• можливість використання правою або лівою рукою;
• багаторазове застосування;
• зручність для польових і стаціонарних робіт;
• простий контроль стану очищувальної поверхні;
• компактна касетна конструкція;
• швидка підготовка конектора до підключення або вимірювання.

Технічні характеристики CQ-1

Чому оптичні конектори потрібно регулярно очищувати

Торець оптичного конектора має дуже малу робочу поверхню, через яку передається світловий сигнал. Навіть мікроскопічна частинка пилу може частково перекривати серцевину волокна або зону контакту двох ферул. У результаті збільшуються оптичні втрати, погіршується стабільність каналу та зростає рівень відбитого сигналу.

Забруднення можуть потрапляти на конектор під час монтажу, транспортування, зберігання, підключення до адаптера або роботи в запиленому приміщенні. Додатковим джерелом є дотик пальцями: жировий слід майже непомітний без мікроскопа, але здатний суттєво впливати на характеристики з’єднання.

Під час з’єднання забрудненого конектора з чистим частина пилу або мастила може перейти на другу ферулу. Якщо тверда частинка опиниться між контактними поверхнями, вона може подряпати полірування. Тому професійний підхід передбачає правило: перевірити, очистити та повторно перевірити кожен оптичний конектор перед підключенням.

Як працює касетний очищувач CQ-1

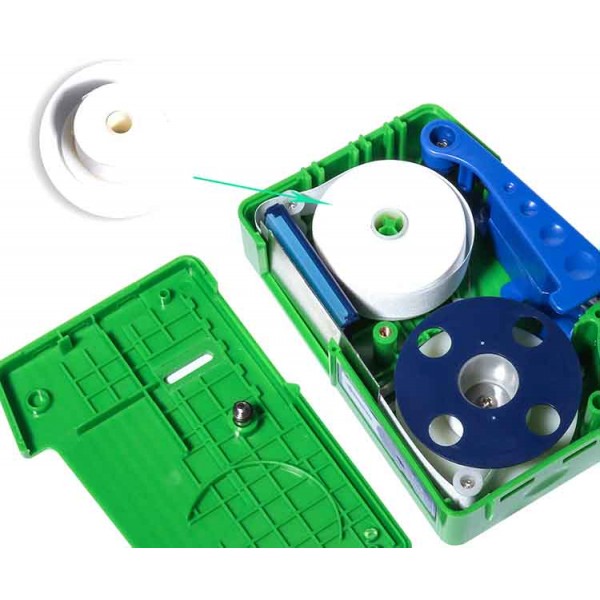

Усередині корпусу встановлена рухома стрічка зі спеціальної мікрофібри. Після активації механізму використана ділянка стрічки переміщується, а в робочу зону подається чистий фрагмент матеріалу.

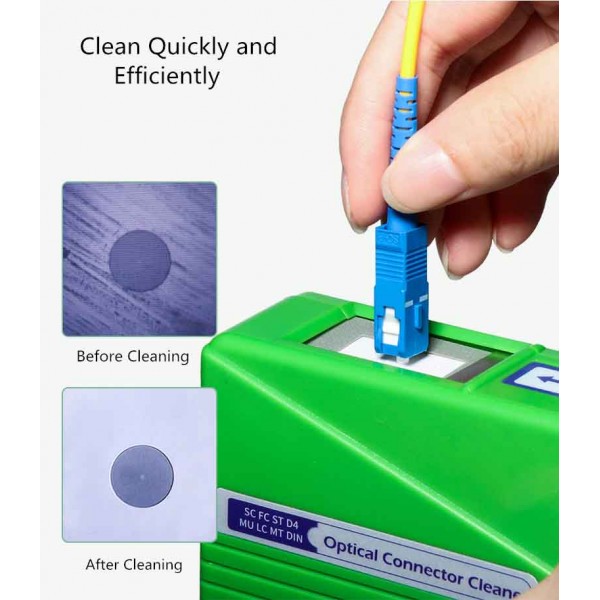

Торець оптичного конектора притискають до очищувальної поверхні та виконують передбачений конструкцією рух. Мікроволокна контактують із ферулою й захоплюють частинки пилу, жирові залишки та інші забруднення.

Завдяки послідовній подачі чистої стрічки забруднення не повинні переноситися з одного конектора на інший. Це одна з переваг касетного очищувача порівняно зі звичайною серветкою, яку користувач може випадково застосовувати однією й тією самою ділянкою декілька разів.

Суха технологія очищення без спирту

CQ-1 працює без ізопропілового спирту, розчинників і спеціальних рідин. Це спрощує роботу на виїзді, оскільки монтажнику не потрібно переносити пляшки з очищувальним засобом, чекати його випаровування або контролювати кількість нанесеної рідини.

Надмірна кількість рідкого засобу може залишати розводи або переносити розчинені забруднення на краї ферули. Якщо конектор підключити до повного висихання, залишкова рідина здатна вплинути на якість оптичного контакту.

Сухе очищення CQ-1 дозволяє одразу після обробки оглянути торець оптичним мікроскопом або підключити конектор до адаптера, вимірювача чи активного обладнання.

Антистатична мікрофібра

Очищувальна стрічка виготовлена з текстильного волокна високої щільності та має антистатичні властивості. Тонкі волокна створюють значну контактну поверхню, завдяки чому матеріал ефективно збирає дрібні частинки.

Антистатичний ефект важливий для оптичних конекторів, оскільки заряджена поверхня може притягувати пил із повітря. Після звичайного протирання матеріалом, який накопичує статичний заряд, ферула може швидко забруднитися повторно.

Використання спеціалізованої антистатичної стрічки допомагає зменшити такий ризик і підготувати конектор до стабільного оптичного з’єднання.

Ресурс понад 500 очищень

Один очищувач CQ-1 забезпечує понад 500 циклів очищення. Це робить його практичним витратним інструментом для монтажних бригад, сервісних центрів і лабораторій, які регулярно працюють із великою кількістю конекторів.

Фактична кількість робочих циклів залежить від правильності використання механізму. Не слід без потреби прокручувати стрічку, натискати на очищувальну поверхню сторонніми предметами або використовувати прилад для очищення деталей, які не належать до оптичних конекторів.

Після завершення ресурсу очищувальної стрічки її можна замінити, якщо встановлена сумісна змінна касета. Корпус і механізм при цьому продовжують використовуватися.

Сумісність із поліруванням PC та APC

CQ-1 підходить для очищення торців конекторів із поліруванням PC і APC. Це важливо, оскільки такі типи відрізняються геометрією контактної поверхні.

PC-конектор має торець із фізичним контактом і використовується у багатьох телекомунікаційних та вимірювальних системах. APC-конектор має кутове полірування, яке зменшує зворотне відбиття та часто застосовується в мережах PON, FTTH, кабельному телебаченні й інших системах із підвищеними вимогами до відбитого сигналу.

Під час очищення APC-конектора потрібно правильно притискати його до робочої поверхні, не створюючи надмірного бокового навантаження. Після процедури бажано перевірити торець спеціальним мікроскопом.

Очищення конекторів FC

Роз’єми FC мають різьбову фіксацію та часто використовуються у вимірювальному обладнанні, оптичних джерелах, вимірювачах потужності, рефлектометрах і лабораторних системах.

Перед очищенням конектор потрібно від’єднати, зняти захисний ковпачок і перевірити відсутність великих твердих частинок. Після використання CQ-1 ферулу бажано оглянути під збільшенням.

Чистий FC-конектор допомагає отримувати повторювані результати під час калібрування та вимірювання оптичної потужності.

Очищення конекторів SC

SC є одним із найпоширеніших типів роз’ємів у телекомунікаційних мережах. Він використовується в оптичних кросах, патч-панелях, абонентських терміналах, сплітерах і медіаконвертерах.

Варіанти SC/PC та SC/APC необхідно очищувати перед кожним відповідальним підключенням. Особливо це стосується мереж FTTH і PON, де забруднений конектор може спричинити підвищене загасання всієї абонентської лінії.

Очищення конекторів LC

Компактні LC-конектори широко використовуються у SFP-модулях, комутаторах, серверах і центрах обробки даних. Через невеликі розміри їхні торці складніше очистити звичайною серветкою без ризику торкнутися корпусу або забруднити поверхню повторно.

CQ-1 дозволяє очищувати доступний торець LC-конектора на робочій поверхні касети. Для очищення LC-порту всередині адаптера зазвичай застосовується окремий стрижневий очищувач діаметром 1,25 мм.

Очищення роз’ємів ST, MU, D4 і DIN

Підтримка ST, MU, D4 та DIN розширює сферу застосування CQ-1. Такі роз’єми можуть зустрічатися у промислових мережах, старіших телекомунікаційних системах, лабораторному обладнанні та спеціалізованих оптичних трактах.

Один універсальний касетний очищувач зручно використовувати на об’єктах, де встановлено декілька типів конекторів і немає сенсу переносити окремий інструмент для кожного стандарту.

Очищення конектора та очищення порту

Необхідно розрізняти очищення відкритого торця конектора та ферули, розташованої всередині адаптера або порту обладнання. CQ-1 призначений насамперед для доступних торців оптичних конекторів.

Для очищення порту всередині адаптера застосовуються стрижневі очищувачі відповідного діаметра: 2,5 мм для FC, SC і ST або 1,25 мм для LC та MU. Використання правильної комбінації інструментів дозволяє очистити обидві контактні поверхні перед з’єднанням.

Застосування під час монтажу FTTH і PON

У мережах FTTH та PON конектори SC/APC використовуються в оптичних розподільчих боксах, сплітерах, абонентських розетках і терміналах ONU або ONT. Забруднення одного з’єднання може зменшити запас оптичного бюджету та спричинити нестабільну роботу абонентського обладнання.

Монтажник може використовувати CQ-1 перед підключенням патч-корда до сплітера, адаптера, вимірювача або абонентського термінала. Очищення займає небагато часу, але допомагає уникнути повторного виїзду через надмірні втрати.

Підготовка конектора до вимірювання

Перед підключенням волоконно-оптичної лінії до OTDR, вимірювача потужності, оптичного джерела або PON-тестера необхідно очистити всі конектори вимірювального тракту.

Забруднення може створювати додаткову подію на рефлектограмі, збільшувати початкове відбиття, спотворювати показання потужності та погіршувати повторюваність результатів.

Рекомендується очищувати не лише конектор досліджуваної лінії, а й патч-корд, запускне волокно та адаптери, які використовуються під час вимірювання.

Застосування в дата-центрах і локальних мережах

У серверних і центрах обробки даних оптичні з’єднання часто мають високу щільність. Патч-корди регулярно перепідключаються під час обслуговування, масштабування й заміни обладнання.

CQ-1 дозволяє швидко очищувати доступні торці LC, SC та інших конекторів перед установленням у SFP-модуль, патч-панель або крос. Це допомагає підтримувати стабільність каналів і зменшувати ризик випадкових помилок передавання.

Застосування в сервісних і вимірювальних лабораторіях

У лабораторії чистота конекторів безпосередньо впливає на повторюваність вимірювань. Навіть невелике забруднення еталонного патч-корда може створювати систематичну похибку для всіх подальших тестів.

Очищувач CQ-1 можна розмістити поруч із мікроскопом, вимірювачем оптичної потужності та комплектом еталонних адаптерів. Простий ручний механізм дозволяє швидко готувати конектори без використання додаткових рідин.

Правильний порядок очищення

1. Від’єднайте конектор від активного обладнання або адаптера.
2. Переконайтеся, що в оптичному волокні немає небезпечного випромінювання.
3. Зніміть захисний ковпачок.
4. За можливості огляньте торець оптичним мікроскопом.
5. Відкрийте робочу зону очищувача CQ-1.
6. Розмістіть ферулу на передбаченій очищувальній поверхні.
7. Виконайте очищення відповідно до напрямку роботи механізму.
8. Не торкайтеся очищеної ферули пальцями.
9. Повторно перевірте торець під збільшенням.
10. Якщо забруднення залишилося, виконайте повторне очищення чистою ділянкою стрічки.
11. Підключіть конектор або встановіть чистий захисний ковпачок.

Правило «перевірити — очистити — перевірити»

Професійне обслуговування оптичних роз’ємів не повинно обмежуватися автоматичним протиранням. Спочатку торець бажано оглянути, щоб визначити тип і масштаб забруднення.

Після очищення необхідно повторно перевірити результат. Це дозволяє переконатися, що частинки видалені, а ферула не має подряпин, сколів або залишків мастила.

Якщо конектор залишається забрудненим після декількох сухих очищень, може знадобитися комбінований метод із рекомендованою рідиною та подальшим сухим проходом. Використовувати потрібно лише матеріали, призначені для оптичних компонентів.

Типові помилки під час очищення

• торкання ферули пальцями після очищення;
• повторне використання забрудненої ділянки стрічки;
• надмірний тиск на конектор;
• очищення без попереднього огляду;
• підключення чистого конектора до забрудненого адаптера;
• використання звичайної тканини або паперової серветки;
• застосування побутового спирту з домішками;
• залишення конектора без захисного ковпачка;
• очищення активної лінії без перевірки лазерної безпеки;
• використання CQ-1 для сторонніх механічних деталей.

Чому звичайна серветка не є повною заміною

Побутова тканина або папір можуть залишати ворсинки, пил і дрібні абразивні частинки. Деякі матеріали також накопичують статичний заряд і притягують нове забруднення.

Спеціальна стрічка CQ-1 має структуру, призначену для роботи з оптичними поверхнями. Чиста ділянка подається механізмом послідовно, що зменшує ризик повторного перенесення бруду.

Безпека під час роботи з оптичними лініями

Інфрачервоне випромінювання у волоконно-оптичній лінії може бути невидимим для людини. Не можна дивитися в торець конектора, порт обладнання або відкрите волокно, навіть якщо видиме світло відсутнє.

Перед оглядом і очищенням потрібно перевірити активність лінії ідентифікатором волокна або вимірювачем оптичної потужності. Для контролю торця слід використовувати спеціальний мікроскоп із захистом або відеомікроскоп.

CQ-1 не є вимірювальним приладом і не визначає наявність лазерного сигналу. Його потрібно застосовувати разом з іншими засобами безпечного обслуговування ВОЛЗ.

Догляд за очищувачем CQ-1

Корпус потрібно зберігати в сухому чистому місці, захищеному від пилу, вологи та механічних ударів. Робочу поверхню не слід торкатися руками або залишати відкритою без потреби.

Якщо корпус забруднився, його можна протерти сухою м’якою тканиною. Не рекомендується заливати механізм спиртом, розчинником або водою, оскільки це може пошкодити стрічку та внутрішні деталі.

Після завершення ресурсу потрібно встановити сумісну змінну стрічку відповідно до конструкції очищувача. Не слід використовувати саморобні матеріали, оскільки їхня структура та антистатичні властивості можуть не відповідати вимогам оптичного очищення.

Зберігання й транспортування

Під час транспортування CQ-1 бажано розміщувати в окремому відділенні монтажного кейса. Контакт із важкими інструментами може пошкодити корпус, кришку або механізм переміщення стрічки.

Очищувач не потрібно зберігати поруч із відкритими ємностями з мастилом, клеєм, флюсом або агресивними речовинами. Пари та мікрокраплі таких матеріалів можуть забруднити мікрофібру.

Сфери застосування CQ-1

• монтаж і обслуговування мереж FTTH;
• будівництво PON та FTTB;
• очищення патч-кордів і пігтейлів;
• підготовка конекторів до вимірювання OTDR;
• робота з вимірювачами оптичної потужності;
• очищення конекторів оптичних джерел;
• обслуговування кросів і патч-панелей;
• робота в центрах обробки даних;
• монтаж локальних оптичних мереж;
• обслуговування кабельного телебачення;
• ремонт телекомунікаційного обладнання;
• лабораторні та навчальні роботи;
• підготовка конекторів перед зварюванням або тестуванням.

Для кого призначений очищувач

Купити очищувач оптичних конекторів CQ-1 доцільно:

• монтажникам ВОЛЗ;
• інженерам телекомунікаційних компаній;
• спеціалістам інтернет-провайдерів;
• сервісним і аварійним бригадам;
• монтажникам FTTH та PON;
• працівникам дата-центрів;
• системним інтеграторам;
• вимірювальним лабораторіям;
• майстрам із ремонту оптичного обладнання;
• навчальним центрам і технічним закладам.

Комплектація CQ-1

Поширені запитання про очищувач CQ-1

Скільки циклів очищення забезпечує CQ-1?

Ресурс становить понад 500 очищень.

Чи потрібно використовувати спирт?

Ні. CQ-1 призначений для сухого очищення без застосування спирту та інших рідин.

Який матеріал використовується для очищення?

У касеті встановлена спеціальна антистатична стрічка з мікрофібри високої щільності.

Чи можна замінити стрічку?

Так. У конструкції передбачена змінна очищувальна стрічка.

Які типи полірування підтримуються?

Очищувач підходить для конекторів із поліруванням PC та APC.

Які роз’єми можна очищувати?

CQ-1 сумісний із роз’ємами FC, SC, LC, ST, MU, D4 і DIN.

Чи підходить очищувач для SC/APC?

Так. Модель підтримує конектори SC із поліруванням APC.

Чи можна очищувати LC-конектори?

Так. CQ-1 підходить для очищення доступних торців LC-конекторів.

Чи очищує він порт усередині адаптера?

CQ-1 призначений переважно для відкритих торців конекторів. Для глибоко розташованих портів використовують стрижневі очищувачі відповідного діаметра.

Чи потрібні батарейки?

Ні. Очищувач має ручний механізм і не потребує живлення.

Чи можна використовувати прилад лівою рукою?

Так. Конструкція тригера зручна як для правші, так і для лівші.

Чи знімає CQ-1 статичний заряд?

Очищувальна стрічка має антистатичні властивості, що допомагають зменшувати статичний заряд і повторне осідання пилу.

Чи можна очищувати один конектор декілька разів?

Так, якщо після першого проходу забруднення залишилося. Кожне повторне очищення потрібно виконувати чистою ділянкою стрічки.

Чи замінює CQ-1 оптичний мікроскоп?

Ні. Очищувач видаляє забруднення, а мікроскоп використовується для контролю якості торця до та після процедури.

Переваги використання CQ-1 у професійній роботі

CQ-1 скорочує час підготовки конектора та не потребує додаткових витратних рідин. Монтажник отримує готовий інструмент, який можна використовувати в приміщенні, на вулиці, у серверній, кросовій або безпосередньо біля оптичної муфти.

Ресурс понад 500 циклів підходить для регулярної роботи. Підтримка PC/APC та роз’ємів FC, SC, LC, ST, MU, D4 і DIN дозволяє обслуговувати різні типи оптичного обладнання одним очищувачем.

Антистатична мікрофібра допомагає видаляти пил і жирові сліди, а змінна стрічка продовжує строк використання корпусу. Відсутність батарей робить інструмент незалежним від заряджання та готовим до роботи в будь-який момент.

Купити очищувач оптичних конекторів CQ-1 в Україні

Замовити CQ-1 варто для монтажу, діагностики та технічного обслуговування волоконно-оптичних мереж. Інструмент стане корисним доповненням до комплекту монтажника разом зі скальовувачем, стрипером, мікроскопом, вимірювачем оптичної потужності та візуальним локатором пошкоджень.

Перед покупкою переконайтеся, що касетний формат відповідає вашим завданням. CQ-1 розрахований на очищення доступних торців конекторів PC/APC типів FC, SC, LC, ST, MU, D4 і DIN та забезпечує понад 500 циклів роботи.

Очищувач оптичних конекторів CQ-1 — практичне рішення для спеціалістів, яким потрібне швидке, сухе й багаторазове очищення без спирту. Регулярне використання правильної технології допомагає зменшувати оптичні втрати, підвищувати повторюваність вимірювань і підтримувати стабільну роботу ВОЛЗ.
