Шукач прихованої проводки ALT-380

ALT-380 — професійний шукач прихованої проводки та металевих комунікацій, призначений для визначення розташування електричних і телефонних проводів, кабелів різних типів, металевих труб, трубопроводів, а також пошуку пошкоджень систем теплої підлоги. Комплект складається з генератора сигналу та приймача, що дає змогу простежувати трасу комунікації всередині стін, стель, кабельних лотків і в ґрунті.

Шукач проводки ALT-380 може використовуватися для пошуку телефонних, мережевих, коаксіальних та інших металевих кабелів. Прилад також допомагає визначити потрібний кабель у пучку, що особливо корисно під час монтажу, ремонту та обслуговування електричних і слабкострумових мереж.

Принцип роботи ALT-380 базується на подачі генератором тонального сигналу в досліджувану лінію. Приймач виявляє цей сигнал і відображає його рівень за допомогою світлодіодної та звукової індикації. Чим ближче приймач розташований до проводу або іншої комунікації, тим вищий рівень сигналу. Це дає змогу послідовно простежити маршрут кабелю та визначити його положення.

Для чого використовується ALT-380

Шукач прихованої проводки ALT-380 орієнтований на завдання, де недостатньо лише визначити наявність металу або напруги в стіні. Система з окремим генератором і приймачем дозволяє подати контрольний сигнал безпосередньо в потрібну комунікацію, після чого простежити її за допомогою приймача.

За допомогою приладу можна виконувати такі роботи:

• визначати місце проходження прихованої електропроводки;
• простежувати телефонні проводи та кабелі зв’язку;
• шукати мережеві та коаксіальні кабелі;
• визначати розташування металевих труб опалення та інших трубопроводів;
• простежувати металеві комунікації всередині стін, стель і кабельних лотків;
• шукати проводи та інші металеві лінії в ґрунті;
• визначати потрібний кабель у пучку;
• використовувати трасування під час пошуку пошкоджень теплої підлоги.

Заявлена глибина пошуку комунікацій для приймача становить до 2 м. Тому ALT-380 може застосовуватися не лише для поверхневого пошуку проводки перед свердлінням або ремонтом, а й для трасування комунікацій, розташованих на значній глибині.

Основні особливості шукача прихованої проводки ALT-380

Однією з важливих особливостей ALT-380 є можливість регулювання рівня та чутливості сигналу в генераторі й приймачі. Це дозволяє налаштовувати систему відповідно до умов конкретного об’єкта та полегшує визначення траси потрібного проводу серед інших комунікацій.

Рівень прийнятого сигналу контролюється двома способами — за звуком і за світлодіодною індикацією. Така комбінація дає змогу оператору орієнтуватися на силу сигналу під час переміщення приймача вздовж передбачуваного маршруту кабелю.

Для роботи в місцях із підвищеним рівнем шуму в комплекті передбачені навушники. Вони можуть бути корисними в цехах, на будівельних майданчиках, аеродромах та інших об’єктах, де звук працюючої техніки й механізмів ускладнює сприйняття звукової індикації приймача.

• Пошук комунікацій на глибині до 2 м.
• Звукова та світлодіодна індикація рівня прийнятого сигналу.
• Можливість простежування одножильних і багатожильних кабелів.
• Регулювання рівня та чутливості сигналу.
• Можливість підключення генератора до мережі під напругою до 400 В.
• Перезаряджуваний акумулятор генератора.
• Комплект з’єднувальних кабелів і затискачів для підключення до різних ліній.
• Навушники для контролю звукової індикації в шумних умовах.

Як працює шукач проводки ALT-380

Для трасування лінії генератор ALT-380 підключається до потрібного проводу або комунікації та подає в неї імпульсний тональний сигнал. Далі оператор переміщує приймач у зоні передбачуваного проходження кабелю. Приймач уловлює сигнал генератора та повідомляє про його рівень світлодіодами й звуком.

Інтенсивність індикації залежить від відстані до комунікації. У зоні, де проходить досліджуваний провід, рівень сигналу стає максимальним. Послідовно переміщуючи приймач, можна визначити напрямок проходження лінії та простежити її маршрут.

Такий метод особливо зручний, коли необхідно не просто знайти провід у конкретній точці, а відстежити його на певній ділянці: наприклад, визначити трасу кабелю в стіні, знайти потрібний провід серед кількох ліній або простежити комунікацію, прокладену в ґрунті.

Робота з кабелями та електричними мережами

ALT-380 підтримує пошук одиночних і багатожильних кабелів. Завдяки цьому прилад можна використовувати під час роботи з різними типами електричних та інформаційних ліній. До переліку комунікацій, зазначених для цієї моделі, входять електричні проводи, телефонні лінії, мережеві й коаксіальні кабелі, а також інші металеві проводи.

Генератор може підключатися до мережі, що перебуває під напругою до 400 В. У комплекті передбачений мережевий шнур для підключення передавача до стандартної мережі 220 В, а також затискачі типу «крокодил» та інші необхідні з’єднувальні елементи.

З’єднувальні проводи генератора мають довжину 0,5 м. Наявність кількох варіантів підключення розширює можливості використання комплекту під час діагностики та трасування різних комунікацій.

Приймач ALT-380

Приймач використовується для локалізації сигналу, який генератор подає в досліджувану лінію. За зміною світлодіодної та звукової індикації оператор може визначити наближення до кабелю та простежувати його трасу.

• Глибина пошуку комунікацій: до 2 м;
• Живлення: батарея 9 В типу «Крона»;
• Маса: 0,2 кг;
• Габарити, зазначені в блоці характеристик приймача: 25 × 4,5 × 2,8 см;
• Індикація: звукова та світлодіодна.

Живлення від окремої 9-вольтової батареї дозволяє використовувати приймач незалежно від генератора. Батарея типу «Крона» для приймача входить до комплекту постачання.

Генератор сигналу ALT-380

Генератор формує сигнал, який подається в кабель або іншу металеву комунікацію. Відповідно до технічних даних моделі, заявлена дальність сигналу генератора становить до 10 км. Генерується імпульсний звуковий тональний сигнал.

Для живлення передавача використовується акумулятор напругою 3,7 В. Акумулятор є перезаряджуваним, а для його заряджання в комплекті передбачений мережевий адаптер із USB-кабелем.

• Дальність сигналу: до 10 км;
• Тип сигналу: імпульсний, звуковий тональний;
• Живлення: акумулятор 3,7 В;
• Маса генератора: 140 г;
• Розміри генератора: 15 × 5,5 × 3,4 см;
• Довжина з’єднувальних проводів: 0,5 м.

Пошук прихованих і підземних комунікацій

ALT-380 може використовуватися там, де необхідно визначити маршрут комунікації, не маючи безпосереднього доступу до неї по всій довжині. Це стосується проводів, прокладених усередині стін і стель, у кабельних каналах та лотках, а також металевих ліній, що знаходяться під землею.

Під час ремонту приміщень прилад допомагає встановити розташування електропроводки та інших металевих комунікацій. Під час монтажних або сервісних робіт його можна застосовувати для ідентифікації потрібного кабелю та простежування траси від точки підключення генератора.

Окремим напрямом застосування є пошук металевих труб опалення, трубопроводів і діагностика систем теплої підлоги. Можливість подачі контрольного сигналу та його подальшого відстеження приймачем дозволяє використовувати ALT-380 як комплексний трасувальний прилад для різних металевих комунікацій.

Зручність роботи на об’єкті

Конструкція з окремими генератором і приймачем дає змогу виконувати трасування поетапно. Генератор підключається до досліджуваної лінії, після чого оператор працює з приймачем уздовж передбачуваного маршруту комунікації. Для перевезення та зберігання обладнання в комплекті передбачена сумка-чохол.

Наявність регулювання сигналу й чутливості дозволяє налаштовувати роботу приладу залежно від конкретного завдання. Світлова індикація доповнює звукову, тому оцінювати рівень сигналу можна не лише на слух. Якщо навколишній шум заважає роботі, до приймача можна використовувати комплектні навушники.

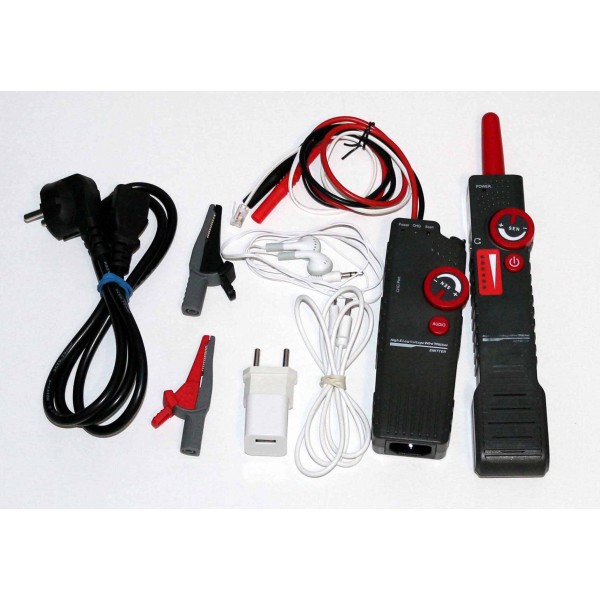

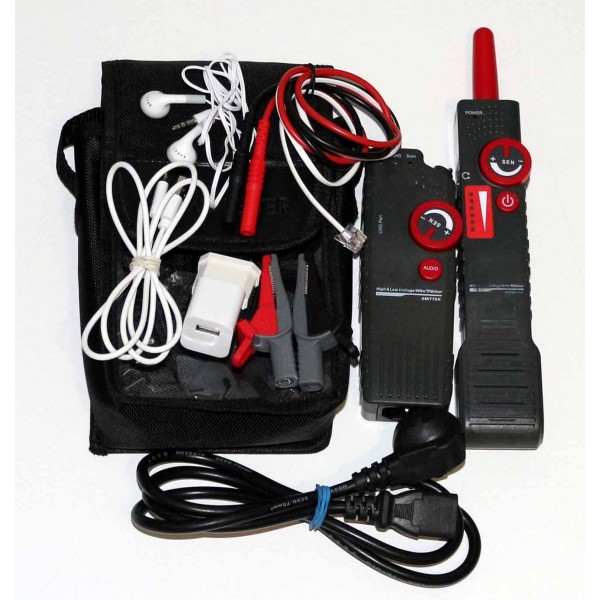

Комплектація ALT-380

Комплект постачання включає основні компоненти, джерела живлення та аксесуари, необхідні для підключення приладу й роботи з різними типами ліній.

• передавач (генератор) — 1 шт.;
• приймач — 1 шт.;
• сумка-чохол для перенесення — 1 шт.;
• акумулятор для передавача — 1 шт., встановлений у прилад;
• батарея типу «Крона» для приймача — 1 шт.;
• затискачі типу «крокодил» — 2 шт.;
• мережевий шнур для підключення передавача до стандартної мережі 220 В — 1 шт.;
• мережевий адаптер із USB-кабелем для заряджання акумулятора передавача — 1 шт.;
• навушники — 1 шт.;
• перехідник для розетки — 1 шт.;
• інструкція з експлуатації російською мовою — 1 шт.

Кому підійде шукач проводки ALT-380

ALT-380 може бути корисним фахівцям, які займаються монтажем, ремонтом і технічним обслуговуванням електричних та слабкострумових мереж. Його можливості орієнтовані на завдання з трасування кабелів, визначення прихованих комунікацій, ідентифікації проводів і пошуку металевих ліній у конструкціях будівель або ґрунті.

Прилад може застосовуватися під час ремонтних і будівельних робіт, обслуговування кабельної інфраструктури, телефонних та мережевих ліній. Комплект із генератора та приймача дозволяє не обмежуватися локальним виявленням проводу, а простежувати його маршрут за тональним сигналом.

Технічні характеристики ALT-380

• Тип приладу: шукач прихованої проводки та металевих комунікацій;
• Склад системи: генератор сигналу + приймач;
• Глибина пошуку: до 2 м;
• Дальність сигналу генератора: до 10 км;
• Тип сигналу: імпульсний звуковий тональний;
• Індикація приймача: звукова та світлодіодна;
• Регулювання: рівень і чутливість сигналу генератора та приймача;
• Підтримувані кабелі: одиночні та багатожильні;
• Допустиме підключення генератора: до мережі під напругою до 400 В;
• Живлення приймача: батарея 9 В типу «Крона»;
• Живлення генератора: акумулятор 3,7 В;
• Маса приймача: 0,2 кг;
• Маса генератора: 140 г;
• Розміри генератора: 15 × 5,5 × 3,4 см;
• Довжина з’єднувальних проводів генератора: 0,5 м.

Шукач прихованої проводки ALT-380 для трасування кабелів

ALT-380 поєднує генератор тонального сигналу та приймач зі світлодіодною і звуковою індикацією. Прилад призначений для пошуку прихованої проводки, кабелів, металевих труб та інших комунікацій, а також для визначення потрібного кабелю серед кількох ліній.

Глибина пошуку до 2 м, регулювання чутливості, підтримка одиночних і багатожильних кабелів, можливість роботи з мережами під напругою до 400 В та комплект необхідних аксесуарів роблять ALT-380 функціональним інструментом для монтажних, ремонтних і діагностичних робіт.
