Трассоискатель АСТ-1112

Трассоискатель АСТ-1112

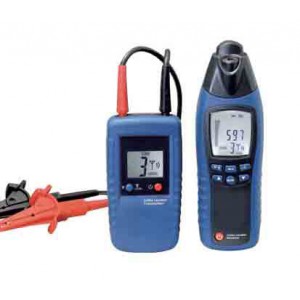

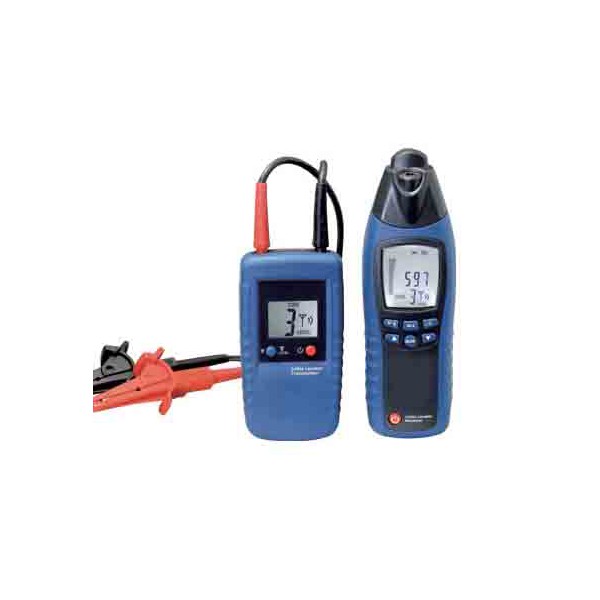

Трассоискатель АКТАКОМ АСТ-1112 является небольшим по размерам профессиональным инструментом (набором) для нахождения пути пролегания кабеля под землей и в стенах глубиной до 50 см и 1,5 м. конструктивно состоит из приемника и передатчика.

Возможно подключение передатчика в сеть под напряжением до 400 В. (в розетку). Передатчик также измеряет напряжение в сети.
С помощью него также можно обнаружить места замыкания и обрыва проводов (не экранированных) "теплых полов", жил кабелей, идентификации автоматов и предохранителей в щитках электрического оборудования. Данный прибор может находить пути прохождения металлических труб водоснабжения и отопительных систем. Комплект трассоискателя включает в себя:
- передатчик и приемник кодированных сигналов;
- кейса для транспортировки;
- проводов.

Принцип работы устройства основывается на том, что генерируемый передатчиком модулированный сигнал, создает вокруг изучаемых проводников электромагнитное поле. Оно в свою очередь, становится причиной индукции напряжения в электрической обмотке принимающего устройства. Затем напряжение усиливается и декодируется, а результаты появляются на мониторе принимающего прибора. Как в ручном, так и в автоматическом режиме в приемнике применяются три обмотки катушки, в связи с чем точность обнаружения не зависит от ориентации в пространстве. Конструкцией прибора предусмотрен зависимый от ориентации специальный избирательный режим в нем поиск происходит с использованием только одной обмотки катушки приемника. Если требуется различить несколько сигналов, то можно применять дополнительные передатчики (в комплект не входят). Особенности трассоискателя:
- может использоваться как для кабелей находящихся под нагрузкой, так и для обесточенных проводов;
- благодаря кодированному цифровому сигналу передатчика обеспечивается точная идентификация; - в конструкции передатчика предусмотрен ЖК индикатор, на котором отображается уровень внешнего напряжения, сигнала и кода;
- в конструкции приемника предусмотрен ЖК индикатор, на котором отображается уровень внешнего напряжения, сигнала и кода;
- есть ручная и автоматическая настройка чувствительности принимающего прибора;
- предусмотрена возможность отключения звукового сигнала идентификации;
- функция автоматического отключения питания;
- наличие встроенного в приемник фонаря для обеспечения удобной работы в случае слабого освещения;
- возможность использования дополнительного передатчика для обеспечения большей точности исследования;
- защита категории CAT III 300 В (EN 61010-1).

Технические характеристики:

Рабочее напряжение до 400 В.
Рабочие частоты приемника: 125 кГц (от генератора), 0...60 Гц (в пассивном режиме).
Рабочая температура: от 0 до 40 С.

Комплект поставки:  поисковый приемник - 1 шт.; передатчик (генератор) - 1 шт.; комплект щупов -  1 шт.; инструкция на русском АСТ-1112; батареи типа Крона - 2 шт.
