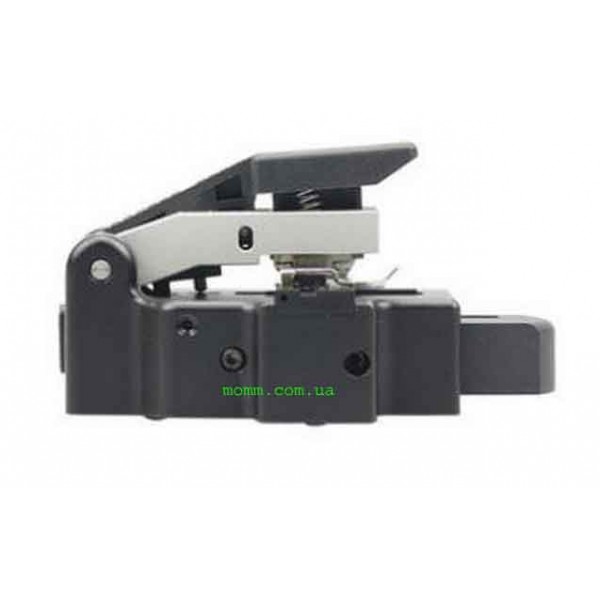

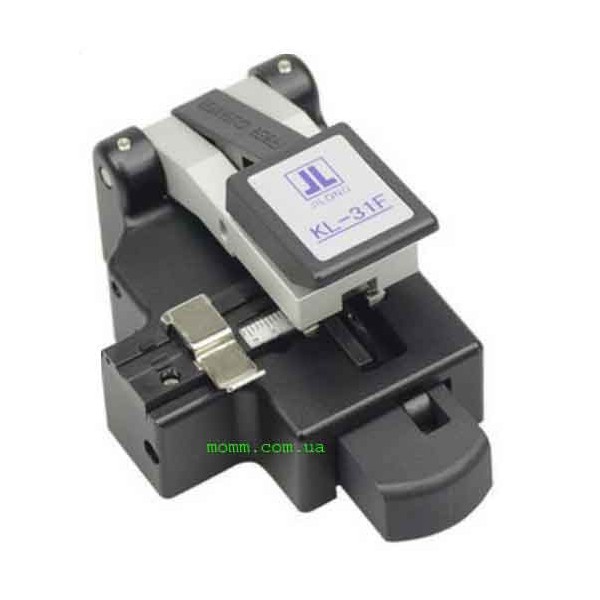

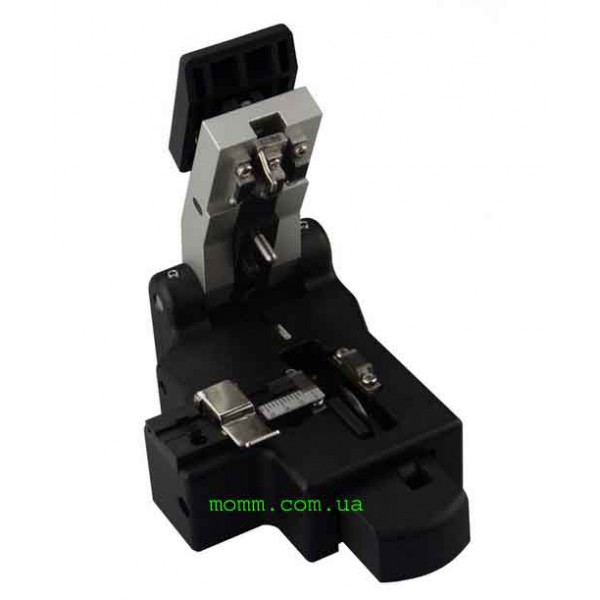

Сколювач KL-31F для точного сколювання оптичного волокна

Сколювач KL-31F — професійний автоматичний інструмент для формування рівного торця оптичного волокна перед зварюванням, установленням механічного з’єднувача або монтажем швидкого конектора. Модель розрахована на волокно діаметром 125 мкм, підтримує оболонку діаметром від 0,25 до 0,9 мм та працює з одиночним або стрічковим волокном.

Якість сколу безпосередньо впливає на результат подальшого з’єднання. Нерівний торець, значне відхилення кута, забруднення або мікротріщини можуть спричинити підвищені оптичні втрати, повторну підготовку волокна та збільшення часу монтажу. KL-31F забезпечує довжину сколу 5…20 мм і кут сколу 0,5°, що робить його придатним для щоденної роботи монтажників ВОЛЗ, спеціалістів FTTH, працівників інтернет-провайдерів і сервісних бригад.

Ресурс ножа становить до 48 000 сколів. Автоматизований робочий процес і автоматичний поворот леза допомагають рівномірніше використовувати ріжучу кромку та підтримувати стабільність операцій протягом тривалого періоду. Компактні розміри 90 × 70 × 58 мм і маса 275 г дозволяють використовувати сколювач у майстерні, оптичній муфті, телекомунікаційній шафі або безпосередньо на абонентському об’єкті.

Основні переваги сколювача KL-31F

• автоматичний тип сколювача;
• робота з оптичним волокном діаметром 125 мкм;
• підтримка оболонки волокна діаметром від 0,25 до 0,9 мм;
• сумісність з одиночним або стрічковим волокном;
• регульована довжина сколу 5…20 мм;
• кут сколу 0,5°;
• ресурс ножа до 48 000 сколів;
• автоматичний поворот леза;
• компактні розміри 90 × 70 × 58 мм;
• маса 275 г;
• підготовка волокна перед дуговим зварюванням;
• застосування під час монтажу швидких конекторів;
• робота з механічними з’єднувачами;
• зручність для польового монтажу FTTH, FTTB і PON;
• ручна експлуатація без зовнішнього живлення.

Технічні характеристики KL-31F

Для чого потрібен сколювач оптичного волокна

Оптичне волокно не можна якісно підготувати звичайними ножицями, бокорізами або монтажним ножем. Після довільного різання скляний торець має нерівності, тріщини та непередбачуваний кут. Для зварювання або механічного з’єднання потрібен контрольований скол, сформований спеціальним прецизійним інструментом.

Сколювач фіксує очищене волокно в напрямній і створює локальну мікроподряпину ріжучим елементом. Після прикладання контрольованого зусилля волокно розділяється, утворюючи торець, наближений до перпендикулярного відносно його осі. Чим стабільніший цей процес, тим менше повторних операцій доводиться виконувати монтажнику.

KL-31F використовують перед такими роботами:

• зварюванням одномодового або багатомодового волокна сумісного діаметра;
• монтажем швидкого оптичного конектора;
• установленням механічного з’єднувача;
• ремонтом пігтейла або патч-корда;
• підготовкою волокна в оптичній муфті;
• підключенням абонентської лінії FTTH;
• навчальними та лабораторними роботами з ВОЛЗ.

Автоматичний тип роботи KL-31F

У картці товару KL-31F зазначений як автоматичний сколювач. Автоматизація окремих рухів спрощує повторювану підготовку волокна та зменшує кількість ручних дій оператора. Це особливо корисно під час серійного зварювання, коли за одну зміну потрібно підготувати багато волокон з однаковою довжиною та стабільним положенням у тримачі.

Автоматичний поворот леза допомагає використовувати ріжучу кромку послідовно. Оператору не потрібно постійно контролювати одну й ту саму точку контакту ножа з волокном. Водночас інструмент потребує регулярного очищення, огляду та правильної фіксації волокна: автоматичний механізм не компенсує забруднену напрямну, залишки покриття або неправильну техніку підготовки.

Робота з волокном діаметром 125 мкм

KL-31F розрахований на оптичне волокно діаметром 125 мкм. Це діаметр скляної оболонки після видалення зовнішнього полімерного покриття. Такий розмір широко використовується в телекомунікаційних одномодових і багатомодових волокнах.

Перед сколюванням необхідно зняти захисне покриття спеціальним стрипером. Очищена скляна ділянка повинна бути рівною, без подряпин і залишків акрилату. Не рекомендується торкатися волокна пальцями: жир і пил можуть потрапити на торець, напрямну або притискні поверхні.

Якщо після зачищення на волокні видно механічне пошкодження, його потрібно відрізати та підготувати повторно. Сколювання подряпаної ділянки може спричинити неконтрольований злам ще до нормального контакту з ножем.

Діаметр оболонки від 0,25 до 0,9 мм

Сколювач підтримує волокно з оболонкою діаметром від 0,25 до 0,9 мм. Цей параметр визначає сумісність із поширеними варіантами захисного покриття та буферизації, які використовуються у пігтейлах, кабельних модулях і монтажних волокнах.

Перед установленням необхідно переконатися, що волокно правильно розташовується в напрямній і не має перекосу. Ділянка з полімерним покриттям повинна лежати в передбаченій зоні фіксації, а оголене скло — проходити через робочу область ножа.

Не слід намагатися затиснути кабель або покриття, яке виходить за межі заявленого діапазону. Невідповідний діаметр може порушити геометрію, пошкодити тримач або призвести до неправильного сколу.

Одиночне та стрічкове волокно

У характеристиках KL-31F зазначена робота з одиночним або стрічковим волокном. Одиночний формат використовується в більшості стандартних пігтейлів, абонентських кабелів, оптичних муфт і кросів. Стрічкове волокно об’єднує кілька волокон у плоску структуру та застосовується у кабелях із високою щільністю.

Під час роботи зі стрічковим волокном необхідно використовувати сумісний тримач і дотримуватися технології конкретного зварювального апарата. Стрічка повинна бути рівною, без перекручування та зміщення окремих волокон відносно робочої лінії.

Якщо монтаж виконується з одиночним волокном, потрібно контролювати його положення в напрямній, щоб скляна частина не була затиснута боком або під кутом.

Довжина сколу 5…20 мм

KL-31F дозволяє формувати довжину сколу в діапазоні 5…20 мм. Потрібне значення залежить від типу тримача, моделі зварювального апарата, конструкції швидкого конектора або механічного з’єднувача.

Надто коротка ділянка може не забезпечити правильне встановлення волокна в робочий вузол. Надто довга збільшує ризик забруднення, згинання та випадкового дотику до оголеного скла. Тому перед початком монтажу потрібно звірити вимоги виробника обладнання або конектора.

Наведене пояснення не замінює інструкцію до конкретного зварювального апарата. Вибір довжини завжди має відповідати технології подальшого з’єднання.

Кут сколу 0,5°

Кут сколу KL-31F становить 0,5°. Чим ближче торець до перпендикулярного положення відносно осі волокна, тим простіше зварювальному апарату правильно вирівняти обидві сторони та сформувати стабільне з’єднання.

Значний нахил торця може збільшувати проміжок між волокнами, ускладнювати центрування та спричиняти повторне сколювання. Крім кута, важливі відсутність виступів, тріщин, відколів і забруднення.

Оцінювати результат можна за зображенням торців у зварювальному апараті. Якщо обладнання відхиляє волокно або показує дефектну геометрію, потрібно виконати повторну зачистку й новий скол, а також перевірити чистоту KL-31F.

Ресурс ножа до 48 000 сколів

Заявлена кількість сколів ножа становить до 48 000. Великий ресурс робить модель придатною для професійного використання в монтажних бригадах, сервісних центрах та у провайдерів, які регулярно підключають абонентів і ремонтують оптичні лінії.

Фактична тривалість роботи ріжучого елемента залежить від дотримання технології. Ніж призначений для скляного оптичного волокна й не повинен контактувати з металевим дротом, інструментами, брудом або твердими частинками.

На ресурс і стабільність сколу впливають:

• чистота оголеної ділянки волокна;
• відсутність залишків гідрофобного заповнювача;
• правильне положення волокна в напрямній;
• чистота притискних елементів;
• акуратне транспортування сколювача;
• відсутність ударів і падінь;
• своєчасне технічне обслуговування;
• правильна робота автоматичного повороту леза.

Компактні розміри та маса

Габарити KL-31F становлять 90 × 70 × 58 мм, а маса — 275 г. Компактний корпус зручно розміщується в монтажному кейсі разом зі стрипером, безворсовими серветками, очищувальною рідиною, захисними гільзами та іншими інструментами для ВОЛЗ.

Маса 275 г дозволяє переносити сколювач під час щоденних виїздів без значного збільшення ваги комплекту. Водночас інструмент бажано розташовувати на стійкій рівній поверхні, щоб уникнути зміщення під час фіксації та сколювання волокна.

Підготовка волокна перед сколюванням

1. Визначте потрібну довжину очищеної ділянки відповідно до подальшої операції.
2. Зніміть захисне покриття спеціальним стрипером для оптичного волокна.
3. Не застосовуйте монтажний ніж, бокорізи або електромонтажний стрипер.
4. Очистіть волокно безворсовою серветкою та відповідним спиртовим засобом.
5. Переконайтеся, що на склі немає залишків акрилату або гідрофобного заповнювача.
6. Не торкайтеся очищеної ділянки пальцями.
7. Не згинайте оголене волокно з малим радіусом.
8. Одразу встановіть підготовлену ділянку в KL-31F.

Правильна підготовка є так само важливою, як стан ножа. Забруднене волокно може зміщуватися в напрямній, переносити залишки заповнювача на робочі поверхні та формувати нестабільний торець.

Загальний порядок використання KL-31F

1. Розмістіть сколювач на чистій і рівній поверхні.
2. Перевірте напрямну, притискні елементи та зону ножа.
3. Підготуйте волокно діаметром 125 мкм.
4. Виберіть потрібну довжину сколу в межах 5…20 мм.
5. Відкрийте фіксатор і правильно розташуйте волокно.
6. Переконайтеся, що ділянка не перекручена та не зміщена.
7. Закрийте притискний механізм.
8. Виконайте робочий цикл без ривка й бокового навантаження.
9. Після завершення обережно відкрийте сколювач.
10. Вийміть волокно, не торкаючись сформованого торця.
11. Помістіть уламок скла у спеціальну закриту ємність.
12. Одразу встановіть підготовлене волокно у зварювальний апарат або з’єднувач.

Використання перед зварюванням оптичного волокна

Під час дугового зварювання два торці фіксуються у тримачах, вирівнюються та з’єднуються електричною дугою. Якщо скол виконаний правильно, апарат отримує чисту геометрію для аналізу та центрування.

Після сколювання торець не потрібно протирати серветкою. Будь-який контакт може залишити забруднення або подряпину. Підготовлене волокно слід одразу перенести у зварювальний апарат.

Якщо апарат повідомляє про поганий кут, тріщину або інший дефект, волокно потрібно повторно зачистити й сколоти. Не рекомендується запускати зварювання з явно неприйнятним торцем, оскільки це збільшує ризик підвищених втрат.

Монтаж швидких оптичних конекторів

Швидкий конектор містить внутрішній вузол, у якому підготовлене польове волокно повинно точно з’єднатися з установленою ферулою або внутрішнім відрізком. Для цього необхідні правильна довжина і рівний торець.

KL-31F дозволяє встановити довжину сколу від 5 до 20 мм. Конкретне значення потрібно брати з інструкції до конектора. Якщо волокно коротше, воно може не дійти до точки контакту. Якщо довше — може зігнутися всередині корпуса та створити додаткові втрати.

Після монтажу швидкого конектора лінію бажано перевірити візуальним локатором і вимірювачем оптичної потужності. Сколювач відповідає за механічну підготовку, але не вимірює фактичні втрати з’єднання.

Робота з механічними з’єднувачами

У механічному з’єднувачі торці волокон вирівнюються у прецизійній напрямній та фіксуються без дугового зварювання. Якість контакту залежить від кута, чистоти та довжини підготовлених ділянок.

Після сколювання не можна торкатися скла або залишати його відкритим надовго. Пил на торці може збільшити загасання й зробити з’єднання нестабільним. Монтаж потрібно виконувати відразу після підготовки.

Застосування в мережах FTTH, FTTB і PON

KL-31F підходить для підготовки волокна під час підключення абонентів FTTH, монтажу розподільчих боксів, ремонту магістральних і абонентських кабелів, установлення пігтейлів та відновлення пошкоджених ділянок ВОЛЗ.

У PON-мережі кожне додаткове загасання зменшує запас оптичного бюджету. Тому стабільний скол важливий як для зварного з’єднання, так і для швидкого конектора. Після завершення робіт потрібно перевірити рівень оптичної потужності відповідним вимірювачем або PON-тестером.

Очищення та обслуговування KL-31F

Робочі поверхні сколювача потрібно регулярно очищувати. Особливу увагу слід приділяти напрямній, притискам і зоні біля ножа. Частинки скла, пил, залишки полімерного покриття або гідрофобного заповнювача можуть порушувати центрування волокна.

Для очищення застосовують безворсові матеріали та відповідний спиртовий засіб. Не можна використовувати металеву голку, викрутку або жорсткий пінцет для контакту з ріжучою кромкою.

Після очищення необхідно дочекатися повного випаровування рідини. Волокно не слід установлювати на вологу напрямну, оскільки це може змінити його положення та перенести забруднення.

Ознаки необхідності технічного обслуговування

• збільшення кількості повторних сколів;
• регулярна поява надмірного кута;
• неповне відділення волокна;
• відколи або тріщини на торці;
• зміщення волокна в напрямній;
• помилки зварювального апарата після правильної зачистки;
• поява залишків гідрофобного заповнювача біля ножа;
• нерівномірна робота автоматичного механізму.

Спочатку потрібно очистити інструмент і повторно перевірити техніку підготовки. Якщо дефект зберігається, необхідно виконати обслуговування відповідно до інструкції та перевірити стан ножа.

Безпечне поводження з уламками волокна

Уламки оптичного волокна дуже тонкі, гострі та майже непомітні. Вони можуть проникати в шкіру, одяг або очі. Відходи не можна змітати рукою, залишати на столі або викидати у відкритий кошик.

Після кожного сколу відрізану частину потрібно відразу помістити у спеціальний закритий контейнер. Під час роботи не рекомендується їсти або пити. Після завершення монтажу робочу поверхню необхідно уважно очистити.

Типові помилки під час роботи

• сколювання забрудненого волокна;
• залишки полімерного покриття на робочій ділянці;
• неправильне положення волокна у напрямній;
• вибір довжини без урахування вимог зварювального апарата або конектора;
• дотик до очищеного волокна пальцями;
• протирання торця після сколу;
• накопичення уламків скла біля притисків;
• контакт ножа з металевим інструментом;
• використання KL-31F для мідного дроту;
• робота на нестійкій або забрудненій поверхні;
• ігнорування регулярного очищення;
• транспортування без захисту від ударів.

Правила зберігання та транспортування

KL-31F потрібно зберігати у сухому та чистому місці, захищеному від пилу, вологи й ударів. Для транспортування бажано використовувати жорсткий кейс або окреме відділення монтажної валізи.

Не слід перевозити сколювач разом із важкими ключами, плоскогубцями та іншими металевими інструментами без розділення. Механічний удар може порушити точність напрямної, положення ножа або роботу автоматичного механізму.

Перед пакуванням потрібно видалити уламки, очистити робочі поверхні та закрити сколювач. Після перенесення з холоду в тепле приміщення слід дочекатися висихання можливого конденсату.

Сфери застосування KL-31F

• монтаж волоконно-оптичних ліній зв’язку;
• підготовка волокна перед дуговим зварюванням;
• підключення абонентів FTTH;
• будівництво мереж FTTB і PON;
• монтаж оптичних муфт і кросів;
• установлення швидких конекторів;
• робота з механічними з’єднувачами;
• ремонт пігтейлів і патч-кордів;
• відновлення пошкоджених ділянок ВОЛЗ;
• підготовка одиночного або стрічкового волокна;
• робота сервісних і аварійних бригад;
• навчальні та лабораторні роботи.

Для кого призначений сколювач

• монтажники ВОЛЗ;
• зварювальники оптичного волокна;
• майстри підключення FTTH;
• інженери інтернет-провайдерів;
• аварійні телекомунікаційні бригади;
• сервісні інженери;
• працівники операторів зв’язку;
• системні інтегратори;
• спеціалісти дата-центрів;
• навчальні лабораторії та технічні заклади.

Поширені запитання про KL-31F

Який тип має сколювач KL-31F?

У характеристиках моделі зазначений автоматичний тип сколювача.

Для якого діаметра волокна призначений інструмент?

KL-31F працює з оптичним волокном діаметром 125 мкм.

Який діаметр оболонки підтримується?

Діаметр оболонки волокна становить від 0,25 до 0,9 мм.

З якими типами волокон працює модель?

У характеристиках зазначене одиночне або стрічкове волокно.

Яка довжина сколу?

Довжина сколу регулюється в діапазоні 5…20 мм.

Який кут сколу?

Кут сколу становить 0,5°.

Який ресурс ножа?

Заявлена кількість сколів ножа становить до 48 000.

Які розміри KL-31F?

Розміри сколювача становлять 90 × 70 × 58 мм.

Яка маса інструмента?

Маса KL-31F становить 275 г.

Чи підходить сколювач для швидких конекторів?

Так, якщо вибрана довжина сколу відповідає вимогам виробника конкретного конектора.

Чи можна використовувати KL-31F перед зварюванням?

Так. Підготовка торця перед дуговим зварюванням є одним з основних завдань сколювача.

Чи потрібне живлення?

Зовнішнє живлення для ручної роботи сколювача не потрібне.

Чи можна сколювати мідний дріт?

Ні. Ріжучий механізм призначений для оптичного волокна, а метал може пошкодити ніж.

Як перевірити якість сколу?

Торець можна оцінити за зображенням у зварювальному апараті. Після з’єднання результат додатково перевіряють вимірювальним обладнанням.

Чому варто купити сколювач KL-31F

KL-31F поєднує автоматичний тип роботи, підтримку волокна 125 мкм, діаметр оболонки від 0,25 до 0,9 мм і регульовану довжину сколу 5…20 мм. Модель підходить для різних операцій із одиночним або стрічковим волокном.

Кут сколу 0,5° та ресурс ножа до 48 000 сколів роблять інструмент практичним для регулярного професійного монтажу. Автоматичний поворот леза допомагає послідовно використовувати ріжучу кромку та зменшує кількість рутинних ручних дій.

Розміри 90 × 70 × 58 мм і маса 275 г зручні для виїзної роботи. Сколювач легко додати до комплекту зі стрипером, очищувальними матеріалами, зварювальним апаратом, вимірювачем оптичної потужності та візуальним локатором.

Купити сколювач KL-31F в Україні

Замовити KL-31F варто для монтажу, ремонту й технічного обслуговування волоконно-оптичних мереж. Інструмент підходить провайдерам, монтажним організаціям, сервісним центрам та окремим спеціалістам, які регулярно виконують зварювання або встановлюють швидкі конектори.

Перед покупкою звірте основні параметри зі своїми завданнями: автоматичний тип, волокно 125 мкм, оболонка від 0,25 до 0,9 мм, одиночне або стрічкове волокно, довжина сколу 5…20 мм, кут 0,5°, ресурс ножа до 48 000 сколів, габарити 90 × 70 × 58 мм і маса 275 г.

Сколювач оптичного волокна KL-31F стане надійним робочим інструментом для підготовки торців у мережах FTTH, FTTB, PON та інших ВОЛЗ. Правильне очищення, акуратна фіксація волокна й регулярне обслуговування допоможуть підтримувати стабільну якість сколу протягом усього ресурсу ножа.
