Сколювач оптичного волокна KL-21 для професійного монтажу ВОЛЗ

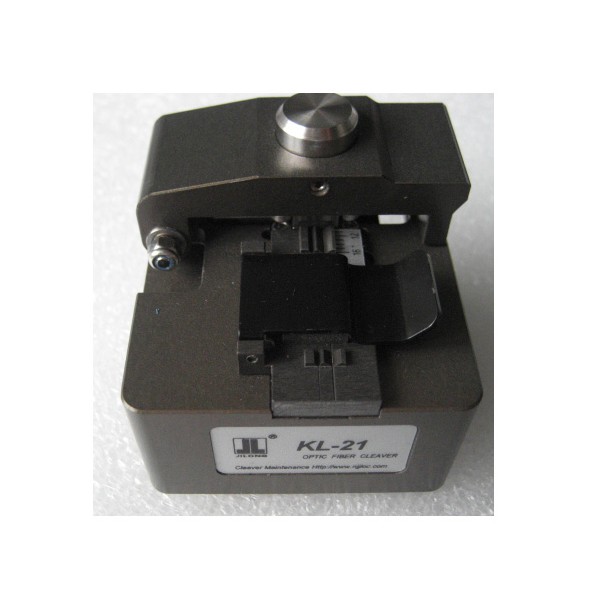

Сколювач оптичного волокна KL-21 — прецизійний ручний інструмент для формування рівного торця оптоволокна перед зварюванням, установленням механічного з’єднувача або монтажем швидкого оптичного конектора. Модель призначена для роботи з волокном діаметром 125 мкм і підтримує як одиночні, так і стрічкові волокна.

Якість сколу безпосередньо впливає на результат подальшого з’єднання. Якщо торець волокна має значний кут, сколи, тріщини або забруднення, зварювальний апарат може показувати підвищені втрати, відхиляти підготовлене волокно або формувати нестабільне з’єднання. KL-21 дає змогу отримати кут сколу 90° ± 0,5°, що відповідає вимогам більшості стандартних операцій із підготовки оптичного волокна.

Сколювач оснащений змінним ножем із 16 робочими положеннями. Загальний заявлений ресурс ножа становить до 16 000 сколів. Після зниження якості роботи лезо можна повернути на наступну позицію, використавши нову ділянку ріжучої кромки. Після вичерпання ресурсу всіх положень передбачена можливість заміни ножа.

Довжина очищеної ділянки волокна може становити від 5 до 20 мм залежно від типу захисного покриття. Це дозволяє готувати волокно для різних моделей зварювальних апаратів, механічних з’єднувачів і швидких конекторів, дотримуючись вимог виробника конкретного обладнання.

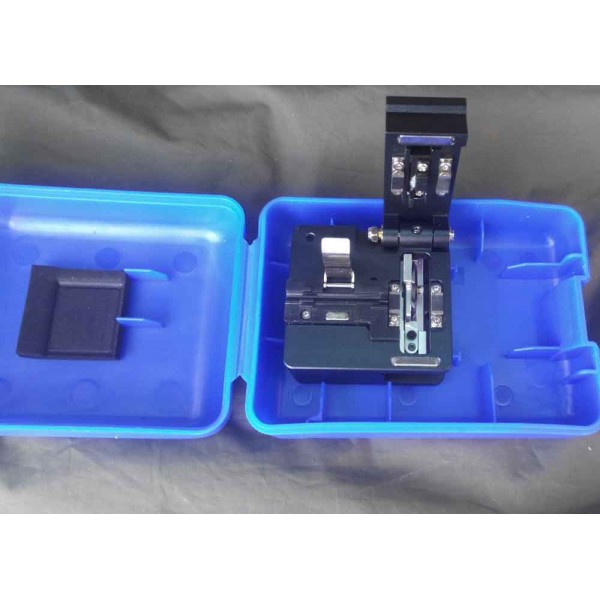

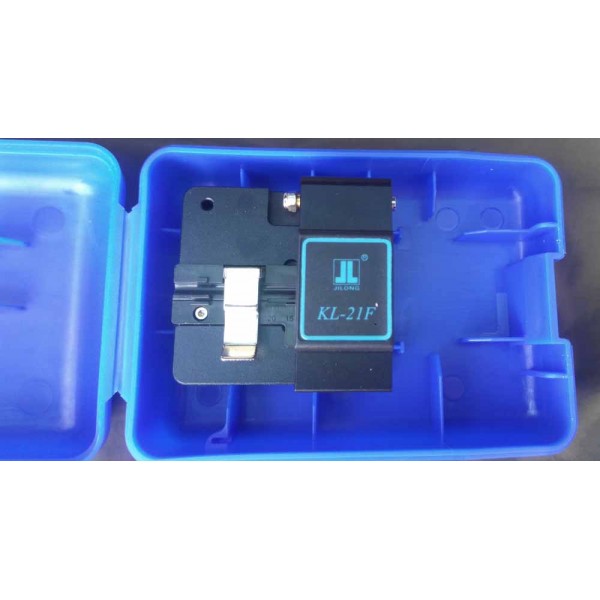

У картці товару модель також позначена як KL-21F без контейнера. Компактна конструкція та невелика маса роблять інструмент зручним для виїзних монтажних бригад, працівників інтернет-провайдерів, сервісних інженерів і спеціалістів, які щоденно виконують зварювання та ремонт волоконно-оптичних ліній.

Основні переваги сколювача KL-21

• підготовка оптичного волокна перед дуговим зварюванням;
• робота з волокном діаметром 125 мкм;
• підтримка одиночних і стрічкових волокон;
• кут сколу 90° ± 0,5°;
• довжина очищеного волокна від 5 до 20 мм залежно від захисного покриття;
• ресурс ножа до 16 000 сколів;
• 16 положень ножа;
• можливість заміни ножа;
• компактне виконання;
• ручна робота без батарей і зовнішнього живлення;
• застосування під час монтажу FTTH, FTTB, PON та інших мереж ВОЛЗ;
• підготовка волокна для механічних з’єднувачів і швидких конекторів;
• просте очищення та обслуговування робочих поверхонь;
• зручність для стаціонарної та виїзної роботи.

Технічні характеристики KL-21

Для чого потрібен сколювач оптичного волокна

Оптичне волокно неможливо якісно з’єднати після довільного відрізання ножицями, бокорізами або звичайним лезом. Скляна структура потребує контрольованого процесу, під час якого на поверхні створюється мікроскопічна подряпина, а потім волокно розділяється з формуванням максимально рівного торця.

Сколювач фіксує підготовлене волокно у напрямній і забезпечує правильне положення відносно ножа. Після переміщення ріжучого механізму на поверхні утворюється контрольована лінія, а притискний вузол завершує скол.

Якісний торець повинен бути рівним, чистим і наближеним до перпендикулярного положення відносно поздовжньої осі волокна. Для KL-21 заявлений кут становить 90° ± 0,5°.

Підготовлене волокно можна використовувати для:

• зварювання у волоконно-оптичному зварювальному апараті;
• монтажу механічного з’єднувача;
• установлення швидкого конектора;
• ремонту пігтейла або патч-корда;
• підготовки навчальних і лабораторних зразків;
• тестового з’єднання окремих ділянок ВОЛЗ.

Кут сколу 90° ± 0,5°

Кут сколу показує положення торцевої поверхні відносно осі волокна. Ідеальним результатом є торець, розташований перпендикулярно, тобто під кутом 90°. Для KL-21 допустиме відхилення становить ±0,5°.

Невеликий кут важливий під час зварювання. Два правильно підготовлені торці можна точніше вирівняти та зблизити у робочій зоні зварювального апарата. Якщо один із торців має значний нахил, між волокнами може утворюватися нерівномірний проміжок.

Поганий скол може спричинити:

• підвищені втрати зварного з’єднання;
• появу повітряної бульбашки;
• деформацію зони зварювання;
• помилку оцінювання торця зварювальним апаратом;
• необхідність повторної зачистки та сколювання;
• збільшення витрати оптичного волокна;
• зростання часу монтажу.

Потрібно враховувати, що фактичний результат залежить не тільки від конструкції KL-21. На якість також впливають чистота волокна, стан ножа, правильність укладання у напрямну та техніка роботи оператора.

Робота з волокном діаметром 125 мкм

Сколювач розрахований на скляне оптичне волокно діаметром 125 мкм. Це стандартний зовнішній діаметр оболонки багатьох одномодових і багатомодових телекомунікаційних волокон після видалення захисного полімерного покриття.

Перед установленням у KL-21 потрібно зняти відповідну довжину захисного шару спеціальним оптичним стрипером. Після цього оголене волокно очищують від залишків акрилату та забруднень.

Не слід установлювати в напрямну волокно із залишками покриття на ділянці майбутнього сколу. Нерівномірний діаметр або частинки полімеру можуть порушити положення волокна та призвести до неправильного торця.

Одиночні та стрічкові волокна

У характеристиках KL-21 зазначена можливість роботи з одиночними та стрічковими волокнами. Одиночне волокно використовується в більшості стандартних кабелів, пігтейлів, патч-кордів, абонентських ліній і телекомунікаційних муфт.

Стрічкове виконання об’єднує декілька волокон у плоску структуру. Такий формат застосовується у кабелях із високою щільністю та дозволяє одночасно обробляти групу волокон за умови використання сумісної технології зварювання й оснащення.

Перед роботою зі стрічковим волокном потрібно перевірити правильність його фіксації, тип тримача та вимоги зварювального апарата. Волокна повинні розташовуватися рівно, без перекручування та зміщення відносно робочої зони.

Довжина очищеного волокна від 5 до 20 мм

Довжина очищеної ділянки становить від 5 до 20 мм і залежить від захисного покриття. Цей параметр необхідно вибирати відповідно до конструкції кабелю, тримача, зварювального апарата, механічного з’єднувача або швидкого конектора.

Надто коротка ділянка може не забезпечити правильне укладання волокна у напрямну. Надмірна довжина збільшує ризик забруднення, випадкового згинання та механічного пошкодження оголеного скла.

Перед початком роботи варто ознайомитися з інструкцією обладнання, для якого готується волокно. Виробник зварювального апарата або конектора зазвичай зазначає необхідну довжину сколу та положення волокна у тримачі.

Ресурс ножа до 16 000 сколів

Заявлений ресурс ножа KL-21 становить до 16 000 сколів. Це дозволяє використовувати інструмент під час регулярного монтажу та обслуговування значної кількості волокон.

Ресурс залежить від правильного застосування. Ніж розрахований на роботу зі скляним оптичним волокном. Контакт із металевим дротом, інструментом, твердими частинками або іншими матеріалами може пошкодити точну ріжучу кромку.

На фактичну довговічність також впливають:

• чистота оголеного волокна;
• відсутність залишків захисного покриття;
• правильне положення ножа;
• чистота притискних поверхонь;
• акуратність транспортування;
• відсутність ударів і падінь;
• своєчасне перемикання робочих позицій;
• правильне регулювання висоти ножа.

Якщо якість сколу знижується, спочатку потрібно очистити робочі поверхні й перевірити правильність підготовки волокна. Після цього ніж можна повернути на наступне положення.

16 положень ножа

Ніж має 16 робочих положень. Кожне положення відповідає окремій ділянці круглої ріжучої кромки. Після зношування поточної зони ніж повертають так, щоб із волокном контактувала наступна ділянка.

Перемикання положення потрібно виконувати акуратно та відповідно до керівництва з експлуатації. Не можна торкатися гострої кромки пальцями або повертати ніж інструментом, який здатний залишити подряпину.

Після зміни положення рекомендується виконати декілька контрольних сколів і перевірити торці за допомогою зварювального апарата, мікроскопа або іншого відповідного обладнання.

Можливість заміни ножа

Після використання всіх 16 положень та вичерпання ресурсу ріжучий елемент можна замінити. Така конструкція дозволяє продовжити експлуатацію самого сколювача без придбання повністю нового інструменту.

Заміна ножа є точною сервісною операцією. Після встановлення може знадобитися перевірка висоти та положення леза. Неправильне регулювання здатне призвести до неповного сколювання, роздробленого торця або надмірного кута.

Під час заміни необхідно:

• працювати на чистій і добре освітленій поверхні;
• не торкатися ріжучої кромки руками;
• не допускати контакту ножа з металевими предметами;
• використовувати сумісний змінний елемент;
• не затягувати кріплення з надмірним зусиллям;
• після складання виконати контрольне сколювання.

Підготовка волокна перед сколюванням

Якість торця починається з правильної підготовки. Перед установленням у KL-21 необхідно видалити захисне покриття, очистити оголене волокно та переконатися у відсутності пошкоджень.

1. Визначте необхідну довжину очищеної ділянки.
2. Зніміть покриття спеціальним стрипером для оптичного волокна.
3. Не використовуйте ніж, бокорізи або звичайний електромонтажний стрипер.
4. Очистіть волокно безворсовою серветкою та відповідною рідиною.
5. Переконайтеся, що на склі не залишилося частинок акрилату.
6. Не торкайтеся очищеної ділянки пальцями.
7. Не згинайте оголене волокно з малим радіусом.
8. Одразу встановіть підготовлену ділянку у сколювач.

Забруднене або пошкоджене волокно може дати незадовільний результат навіть із новим ножем. Якщо після зачистки помітна подряпина, ділянку потрібно відрізати та підготувати повторно.

Загальний порядок використання KL-21

1. Розмістіть сколювач на рівній стійкій поверхні.
2. Перевірте чистоту напрямної, притискних елементів і ножа.
3. Відкрийте притискні частини інструменту.
4. Підготуйте волокно діаметром 125 мкм.
5. Виберіть необхідну довжину від 5 до 20 мм.
6. Розташуйте волокно рівно у відповідній напрямній.
7. Переконайтеся, що очищена частина проходить через робочу зону без перекосу.
8. Закрийте притискні елементи у правильній послідовності.
9. Плавно перемістіть механізм ножа.
10. Виконайте скол без різкого удару або бокового зміщення.
11. Відкрийте притиски та обережно вийміть підготовлене волокно.
12. Не торкайтеся сформованого торця.
13. Видаліть уламок волокна у спеціальну ємність.
14. Одразу встановіть волокно у зварювальний апарат або з’єднувач.

Використання перед дуговим зварюванням

Під час зварювання два підготовлені волокна фіксуються у тримачах апарата, вирівнюються за оболонкою або серцевиною та з’єднуються електричною дугою. Нерівний торець ускладнює точне позиціонування.

Після сколювання KL-21 торець не можна очищати серветкою, оскільки це може забруднити або механічно пошкодити поверхню. Волокно потрібно одразу перенести у робочу зону зварювального апарата.

Якщо апарат повідомляє про надмірний кут або поганий торець, волокно необхідно вийняти, повторно зачистити та сколоти. Не рекомендується зварювати явно дефектні торці, навіть якщо обладнання дозволяє запустити дугу.

Монтаж швидких оптичних конекторів

Швидкий конектор містить підготовлене внутрішнє волокно або механічний вузол вирівнювання. Для правильного з’єднання польове волокно повинно мати точну довжину та якісний торець.

KL-21 можна використовувати для підготовки волокна перед установленням fast-конектора. Довжину сколу потрібно вибирати виключно за інструкцією виробника конкретного конектора.

Занадто коротке волокно не дійде до внутрішньої точки з’єднання. Надто довге може зігнутися всередині корпуса, створивши додаткові втрати або механічне напруження.

Робота з механічними з’єднувачами

У механічному з’єднувачі два торці волокон вирівнюються у прецизійній напрямній та утримуються фіксатором. Якість такого контакту значною мірою залежить від кута та чистоти сколу.

Перед установленням необхідно переконатися, що торець не має виступів, сколів і забруднень. Після монтажу з’єднання бажано перевірити джерелом випромінювання та вимірювачем оптичної потужності.

Монтаж мереж FTTH і PON

Під час підключення абонента сколювач застосовується для підготовки волокна в розподільчому боксі, оптичній розетці, кросі або біля абонентського термінала. Інструмент може використовуватися перед зварюванням пігтейла чи монтажем швидкого конектора.

У мережах PON навіть невеликі додаткові втрати зменшують запас оптичного бюджету. Тому правильний скол є важливим етапом підготовки кожного з’єднання.

Після завершення робіт лінію потрібно перевірити вимірювачем оптичної потужності або PON-тестером. Сколювач забезпечує механічну підготовку, але не вимірює фактичні втрати.

Робота в оптичних муфтах

Під час монтажу муфти спеціаліст може послідовно готувати десятки волокон. Повторюваність сколу впливає на швидкість роботи та кількість повторних зварювань.

KL-21 доцільно розташовувати на чистому столі або монтажній платформі. Уламки волокна потрібно одразу збирати в окрему ємність, щоб вони не потрапляли на напрямні, кабелі або захисний одяг.

Після кожної серії операцій слід перевіряти чистоту притискних поверхонь. Частинка скла під волокном може змінити його положення та погіршити кут сколу.

Типові причини поганого сколу

• забруднене оптичне волокно;
• залишки полімерного покриття;
• пил у напрямній;
• частинка скла на притискній поверхні;
• неправильне положення волокна;
• перекіс відносно ножа;
• зношена ділянка ріжучої кромки;
• надто високе або низьке положення ножа;
• різкий рух механізму;
• пошкодження волокна під час зачистки;
• дотик до оголеної ділянки пальцями;
• удар або падіння сколювача.

Ознаки зношування ножа

Про необхідність очищення, повороту або заміни ножа можуть свідчити повторювані дефекти торця. Якщо проблема виникла лише один раз, спочатку варто повторно підготувати волокно та перевірити чистоту інструменту.

Типовими ознаками є:

• збільшення кута сколу;
• роздроблена поверхня торця;
• неповне відділення волокна;
• поява виступу або сходинки;
• регулярні помилки зварювального апарата;
• зростання оцінених втрат після зварювання;
• необхідність повторного руху ножа.

Якщо очищення не допомагає, ніж переводять на наступне з 16 положень. Змінювати висоту без необхідності не рекомендується, оскільки неправильне регулювання також може погіршити результат.

Очищення сколювача

Робочі поверхні необхідно регулярно очищувати від пилу, частинок покриття та уламків скла. Особливу увагу потрібно приділяти напрямній, гумовим притискам і зоні біля ножа.

Для очищення використовують безворсові матеріали та відповідний спиртовий очищувач. Не слід заливати механізм великою кількістю рідини або використовувати агресивні розчинники.

Ніж не можна очищувати металевою голкою, викруткою або пінцетом із гострими краями. Контакт із твердим предметом може пошкодити прецизійну ріжучу поверхню.

Безпечне поводження з уламками волокна

Уламки оптичного волокна дуже тонкі, гострі та майже непомітні. Вони можуть проникати в шкіру, одяг або очі. Їх не можна змітати рукою, залишати на столі чи викидати у звичайний відкритий кошик.

Після кожного сколу відрізану частину потрібно помістити у спеціальний контейнер із кришкою. У картці товару KL-21F зазначений як варіант без контейнера, тому ємність для безпечного збору відходів потрібно організувати окремо.

Під час роботи не рекомендується вживати їжу або напої. Після завершення монтажу робочу поверхню потрібно уважно очистити.

Правила безпечної експлуатації

• не торкайтеся ножа пальцями;
• не кидайте сколювач і не допускайте ударів;
• не використовуйте інструмент у надмірно вологому середовищі;
• не зберігайте KL-21 у запиленому місці без захисту;
• не встановлюйте металеві провідники у напрямну;
• не застосовуйте надмірну силу до рухомого механізму;
• не торкайтеся сформованого торця волокна;
• збирайте всі уламки в закриту ємність;
• не виконуйте регулювання без ознайомлення з керівництвом;
• перед роботою перевіряйте чистоту притискних поверхонь.

Зберігання та транспортування

KL-21 потрібно зберігати в сухому чистому місці, захищеному від пилу, вологи та механічних ударів. Бажано використовувати окремий футляр або відділення монтажного кейса.

Не слід перевозити сколювач разом із важкими плоскогубцями, ключами та іншими металевими інструментами без розділення. Удар по напрямній або механізму ножа може порушити точність.

Перед пакуванням необхідно видалити уламки волокна та закрити притискні елементи. Якщо інструмент використовувався за низької температури, після перенесення у тепле приміщення потрібно дочекатися висихання можливого конденсату.

Сфери застосування KL-21

• монтаж волоконно-оптичних ліній зв’язку;
• підготовка волокна перед зварюванням;
• будівництво мереж FTTH і FTTB;
• монтаж та обслуговування PON-мереж;
• робота в оптичних муфтах;
• монтаж кросів і розподільчих боксів;
• установлення швидких оптичних конекторів;
• монтаж механічних з’єднувачів;
• ремонт пігтейлів і патч-кордів;
• аварійне відновлення ВОЛЗ;
• обслуговування мереж інтернет-провайдерів;
• робота в дата-центрах;
• лабораторні та навчальні роботи;
• підготовка одиночних і стрічкових волокон.

Для кого призначений сколювач

• монтажникам ВОЛЗ;
• зварювальникам оптичного волокна;
• майстрам підключення FTTH;
• інженерам інтернет-провайдерів;
• аварійним телекомунікаційним бригадам;
• сервісним інженерам;
• системним інтеграторам;
• працівникам операторів зв’язку;
• монтажникам систем відеоспостереження з оптичними лініями;
• спеціалістам дата-центрів;
• навчальним лабораторіям і технічним закладам.

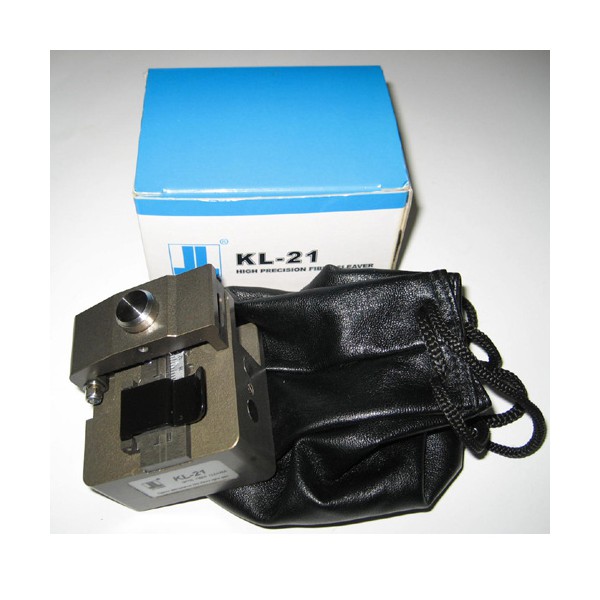

Комплектація KL-21

Поширені запитання про KL-21

Для якого діаметра волокна призначений KL-21?

Сколювач призначений для оптичного волокна діаметром 125 мкм.

Який кут сколу забезпечує інструмент?

Заявлений кут сколу становить 90° ± 0,5°.

З якими типами волокон працює модель?

KL-21 підтримує одиночні та стрічкові волокна.

Яка довжина очищеної ділянки?

Довжина становить від 5 до 20 мм залежно від захисного покриття.

Який ресурс ножа?

Заявлений ресурс становить до 16 000 сколів.

Скільки положень має ніж?

Ніж має 16 робочих положень.

Чи можна замінити ніж?

Так. У характеристиках зазначена можливість заміни ножа.

Чи є контейнер для уламків?

У картці товару модель зазначена як KL-21F без контейнера. Для збору уламків потрібно використовувати окрему безпечну ємність.

Чи підходить KL-21 для зварювання оптоволокна?

Так. Основне призначення інструменту — підготовка рівного торця перед установленням волокна у зварювальний апарат.

Чи можна використовувати його для швидких конекторів?

Так, за умови дотримання довжини сколу, зазначеної виробником конкретного конектора.

Чи потрібні батареї?

Ні. KL-21 є ручним механічним інструментом.

Чи можна різати ним мідний дріт?

Ні. Ніж призначений для сколювання оптичного волокна. Металевий дріт може пошкодити ріжучу кромку.

Що робити, якщо скол став гіршим?

Потрібно очистити напрямну, притиски й волокно, перевірити його положення та за потреби перевести ніж на наступну з 16 позицій.

Чи вимірює KL-21 оптичні втрати?

Ні. Сколювач є механічним інструментом. Для вимірювання втрат потрібні джерело випромінювання, вимірювач оптичної потужності або OTDR.

Чому варто купити сколювач KL-21

KL-21 поєднує необхідні для професійної підготовки характеристики: роботу з волокном 125 мкм, кут сколу 90° ± 0,5°, підтримку одиночних і стрічкових волокон та діапазон довжини від 5 до 20 мм.

Ніж із 16 положеннями та ресурсом до 16 000 сколів розрахований на тривале використання. Можливість заміни ріжучого елемента дозволяє продовжити експлуатацію корпусу після вичерпання ресурсу.

Компактна конструкція підходить для виїзного монтажу, роботи у муфтах, кросах, розподільчих боксах та абонентських приміщеннях. Інструмент не потребує живлення та готовий до роботи після очищення й перевірки робочих поверхонь.

Купити сколювач оптичного волокна KL-21 в Україні

Замовити KL-21 варто для монтажу, ремонту й технічного обслуговування волоконно-оптичних ліній. Модель стане практичним доповненням до комплекту зі стрипером, безворсовими серветками, очищувальною рідиною, зварювальним апаратом та вимірювачем оптичної потужності.

Перед покупкою звірте ключові параметри зі своїми завданнями: діаметр волокна 125 мкм, кут сколу 90° ± 0,5°, довжина очищеної ділянки від 5 до 20 мм, ресурс ножа до 16 000 сколів і 16 робочих положень.

Сколювач оптичного волокна KL-21 підійде професійному монтажнику, сервісному інженеру або спеціалісту інтернет-провайдера, якому необхідно стабільно готувати торці перед зварюванням, механічним з’єднанням або встановленням швидких конекторів.
