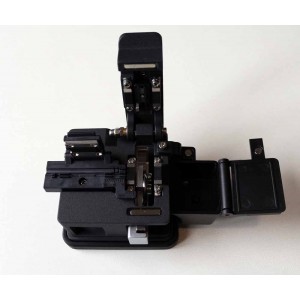

Оптичний сколювач DVP108 для підготовки волокна 125 мкм перед зварюванням

Оптичний сколювач DVP108 — високоточний професійний інструмент для підготовки торців оптичного волокна перед зварюванням. Він використовується після видалення захисного покриття та очищення скляної частини волокна, щоб сформувати контрольований торець для подальшого встановлення у зварювальний апарат. DVP108 підходить для монтажних, сервісних та аварійно-відновлювальних робіт із волоконно-оптичними лініями зв’язку.

За даними картки товару, сколювач працює з волокном товщиною 125 мкм після очищення та із захищеним оптичним волокном діаметром 250–900 мкм. Довжина волокна для зачистки становить 0,5...2 см, а вбудована лінійка допомагає контролювати положення підготовленої ділянки без використання окремого вимірювального інструменту.

Ріжучий вузол має 16 положень леза, а заявлений ресурс ножа становить 48 000 сколів. У картці товару якість сколу зазначена як ±0,5. Габаритні розміри DVP108 — 58×55×48 мм, маса — 0,36 кг. Компактний формат робить сколювач зручним для постійного використання у виїзному комплекті монтажника ВОЛЗ.

DVP108 комплектується контейнером для збору уламків оптичного волокна, кейсом для перенесення та зберігання, а також 2 ключами для регулювання положення ножа та розбирання. У картці MOMM окремо зазначено, що сколювач DVP-108 штатно постачається зі зварювальним апаратом DVP-740.

Основні переваги оптичного сколювача DVP108

• високоточна підготовка оптичного волокна перед зварюванням;
• товщина волокна після очищення — 125 мкм;
• діаметр захищеного оптичного волокна — 250–900 мкм;
• довжина волокна для зачистки — 0,5...2 см;
• вбудована лінійка для контролю довжини;
• ресурс леза ножа — 48 000 сколів;
• 16 положень леза;
• якість сколу — ±0,5;
• контейнер для збору уламків волокна;
• кейс для перенесення та зберігання;
• 2 ключі для регулювання положення ножа та розбирання;
• габарити 58×55×48 мм;
• маса 0,36 кг;
• можливість застосування як у приміщенні, так і на вулиці;
• штатне використання зі зварювальним апаратом DVP-740.

Технічні характеристики DVP108

Комплектація сколювача DVP108

Для чого потрібен сколювач оптичного волокна

Скляне оптичне волокно не можна якісно підготувати до зварювання звичайними ножицями, бокорізами або монтажним ножем. Для створення надійного зварного з’єднання потрібно сформувати контрольований торець із правильною геометрією. Саме для цього використовується спеціалізований сколювач.

Після видалення полімерного покриття та очищення волокно укладають у напрямну сколювача. Робоче лезо створює локальну мікроподряпину, після чого скло розділяється по заданій площині. При правильному положенні волокна, чистих притисках і справному лезі результат виходить повторюваним та придатним для подальшої роботи у зварювальному апараті.

DVP108 використовується саме на цьому етапі технологічного процесу. Він не вимірює оптичні втрати і не оцінює якість готового зварного з’єднання, а виконує механічну підготовку торця.

Робота з очищеним волокном 125 мкм

У характеристиках DVP108 вказана товщина волокна після очищення 125 мкм. Це означає, що перед сколюванням із робочої ділянки потрібно видалити захисне покриття спеціальним стрипером, не пошкодивши скляну оболонку волокна.

Після зачистки ділянку очищують безворсовим матеріалом і відповідним засобом для роботи з оптичним волокном. На склі не повинно залишатися полімеру, пилу, гідрофобного заповнювача або волокон тканини.

Якщо стрипер залишив подряпину або волокно було надломлене, його необхідно підготувати повторно. Пошкоджена ділянка може зламатися поза робочою зоною ножа або сформувати нестабільний торець.

Діаметр захищеного волокна 250–900 мкм

DVP108 розрахований на захищене оптичне волокно діаметром 250–900 мкм. Цей параметр потрібно враховувати під час укладання волокна у напрямну та при виборі довжини очищеної ділянки.

Захищена частина повинна фіксуватися стабільно, без перекосу та надмірного механічного навантаження. Очищена частина 125 мкм розміщується у зоні сколювання. Якщо волокно укладено під кутом або затиснуте неправильно, результат може бути нестабільним незалежно від стану леза.

Довжина волокна для зачистки 0,5...2 см

За даними картки MOMM довжина волокна для зачистки становить 0,5...2 см. Важливо зберегти саме це значення і не плутати його з іншими параметрами сколювачів.

Конкретну довжину вибирають з урахуванням подальшої технологічної операції. Вона повинна відповідати способу встановлення волокна у зварювальний апарат, тримач або інший вузол з’єднання.

Надто коротка очищена ділянка може бути незручною для позиціонування, а надто довга збільшує ризик випадкового дотику, забруднення або механічного пошкодження скла. Вбудована лінійка DVP108 допомагає контролювати цей параметр без окремої рулетки або шаблону.

Вбудована лінійка DVP108

Наявність вбудованої лінійки особливо корисна під час серійної роботи. Монтажнику не потрібно щоразу визначати довжину очищеної ділянки приблизно або використовувати окремий вимірювальний інструмент.

Постійне положення волокна допомагає стандартизувати процес підготовки. Це важливо, коли протягом одного монтажу потрібно виконати багато однакових операцій, наприклад під час зварювання волокон в оптичній муфті або кросі.

16 положень леза

Ніж DVP108 має 16 робочих положень. У міру природного зношення однієї ділянки ріжучої кромки можна перейти до наступної позиції відповідно до сервісної процедури сколювача.

Це дозволяє послідовно використовувати робочий ресурс ножа. Водночас не варто переводити лезо на нове положення після кожного одиничного невдалого сколу. Спочатку потрібно перевірити чистоту волокна, напрямної та притискних елементів.

Поворот і регулювання ножа слід виконувати акуратно. У комплекті DVP108 зазначені 2 ключі для регулювання положення ножа та розбирання.

Ресурс ножа 48 000 сколів

Заявлений ресурс леза DVP108 становить 48 000 сколів. Для професійного монтажника це важливий показник, оскільки сколювач використовується практично перед кожним зварюванням оптичного волокна.

Фактична стабільність роботи залежить не лише від самого ножа. На неї впливають чистота волокна, правильність укладання, стан напрямних, відсутність твердих забруднень і акуратність транспортування інструмента.

Не можна використовувати ніж DVP108 для різання мідного дроту, сталевих елементів, кевлару чи інших матеріалів. Контакт із металом або абразивними частинками може пошкодити прецизійну ріжучу кромку.

Якість сколу ±0,5

У картці товару для DVP108 зазначена якість сколу ±0,5. У цьому описі значення наведено без зміни та без додавання одиниць вимірювання, яких немає у вихідній характеристиці.

На практиці результат потрібно оцінювати разом зі станом підготовленого волокна. Якщо зварювальний апарат регулярно відхиляє торець, варто перевірити сколювач, але також необхідно виключити забруднення, подряпини після стрипера та неправильне укладання.

Контейнер для збору уламків

DVP108 комплектується контейнером для збору уламків оптичного волокна. Це важливий елемент безпечної організації робочого місця.

Відколоті фрагменти скла дуже тонкі, гострі та майже непомітні. Вони можуть залишатися на столі, одязі або потрапляти у шкіру. Контейнер допомагає централізовано збирати відходи після сколювання та зменшує ризик випадкового контакту.

Контейнер потрібно регулярно перевіряти та спорожнювати у відповідну закриту ємність для відходів оптичного волокна. Не слід висипати такі фрагменти у відкритий побутовий кошик.

Кейс для транспортування

У комплект DVP108 входить кейс для перенесення та зберігання. Для прецизійного сколювача це важливо, оскільки випадковий удар може вплинути на положення ножа, напрямної або притисків.

Сколювач небажано перевозити насипом разом із ключами, плоскогубцями та важким металевим інструментом. Кейс допомагає захищати механізм і тримати комплект із ключами та контейнером в одному місці.

Габарити 58×55×48 мм і маса 0,36 кг

Габаритні розміри DVP108 становлять 58×55×48 мм, а маса — 0,36 кг. Компактний формат зручний для монтажного кейса, особливо коли спеціаліст щодня переносить зварювальний апарат, стрипер, очищувальні матеріали, вимірювач потужності та інші інструменти ВОЛЗ.

Невеликі розміри також зручні при роботі в телекомунікаційних шафах, оптичних кросах і на абонентських об’єктах, де немає великого монтажного столу. Водночас для самого сколювання бажано використовувати рівну та стабільну поверхню.

Використання у приміщенні та на вулиці

У картці MOMM прямо зазначено, що DVP108 може застосовуватися як у приміщенні, так і на вулиці. Це відповідає практичним задачам монтажника ВОЛЗ: робота може виконуватися в серверній, під’їзді, кросі, телекомунікаційній шафі або безпосередньо на зовнішній ділянці мережі.

Під час роботи на вулиці потрібно захищати механізм від пилу, піску, дощу та конденсату. Навіть невелика тверда частинка в напрямній здатна вплинути на положення волокна.

DVP108 і зварювальний апарат DVP-740

У картці товару зазначено, що сколювач DVP-108 штатно постачається зі зварювальним апаратом DVP-740. Це важлива інформація для власників відповідного обладнання, яким потрібен окремий сколювач як заміна, резерв або додатковий робочий інструмент.

При цьому сам DVP108 є окремим механічним інструментом для підготовки волокна. Він не виконує функцій зварювального апарата та не потребує живлення для самого процесу сколювання.

Підготовка волокна перед сколюванням

1. Визначте необхідну довжину очищеної ділянки в межах 0,5...2 см.
2. Зніміть захисне покриття спеціальним стрипером для оптичного волокна.
3. Перевірте, чи немає подряпин або надломів на скляній частині.
4. Очистіть волокно безворсовим матеріалом.
5. Не торкайтеся очищеної ділянки пальцями.
6. Перевірте чистоту напрямної DVP108.
7. Установіть волокно, орієнтуючись на вбудовану лінійку.
8. Переконайтеся, що воно лежить рівно та без перекосу.

Загальний порядок використання DVP108

1. Встановіть сколювач на чисту та стійку поверхню.
2. Перевірте контейнер для уламків.
3. Огляньте напрямну, притиски та робочу зону ножа.
4. Підготуйте очищене волокно 125 мкм.
5. Визначте довжину за вбудованою лінійкою.
6. Відкрийте притискний механізм.
7. Рівно покладіть волокно у напрямну.
8. Зафіксуйте його без надмірного зусилля.
9. Виконайте робочий цикл сколювача.
10. Обережно відкрийте механізм.
11. Вийміть волокно, не торкаючись сформованого торця.
12. Переконайтеся, що уламок потрапив у контейнер.
13. Одразу перенесіть підготовлене волокно у зварювальний апарат або інший вузол з’єднання.

Використання перед дуговим зварюванням

Після сколювання торець бажано не залишати відкритим надовго. Волокно встановлюють у тримач зварювального апарата, де система позиціонування аналізує його геометрію та вирівнює з другим волокном.

Якщо апарат показує дефект сколу, потрібно повторити підготовку волокна. Не слід протирати сформований торець серветкою або намагатися механічно його підправляти.

DVP108 створює передумови для якісного зварювання, але кінцевий результат залежить від усього технологічного процесу: стрипера, очищення, стану електродів, налаштувань зварювального апарата та правильності укладання волокна.

Використання в мережах FTTH і PON

Сколювач такого класу може застосовуватися під час монтажу абонентських мереж FTTH, PON та інших волоконно-оптичних ліній, де потрібна підготовка волокна перед зварюванням або механічним з’єднанням. Це сфера застосування інструмента, а не окрема заявлена технічна характеристика DVP108.

Під час FTTH-підключення майстер може готувати волокно абонентського кабелю, пігтейла або іншого монтажного елемента. У великих PON-мережах однакова якість підготовки важлива через велику кількість зварних з’єднань і обмежений оптичний бюджет.

Робота в оптичних муфтах

Під час монтажу муфти може знадобитися велика кількість сколів поспіль. У таких умовах особливо важлива чистота сколювача та стабільне положення волокна.

Залишки гідрофобного заповнювача, частинки полімерного покриття та уламки скла потрібно регулярно видаляти з робочої зони. Інакше навіть справне лезо може давати нестабільний результат через неправильне позиціонування.

Очищення та догляд за DVP108

Напрямні та притискні елементи сколювача повинні залишатися чистими. Для обслуговування використовують безворсовий матеріал та очищувальний засіб, сумісний із прецизійним оптичним інструментом.

Не слід заливати механізм великою кількістю рідини. Ніж не можна очищувати викруткою, голкою або іншим твердим предметом. Механічний контакт може пошкодити ріжучу кромку.

Після очищення необхідно дочекатися повного висихання робочих поверхонь і лише потім виконувати контрольний скол.

Коли переходити на наступне положення ножа

16 положень леза дозволяють послідовно використовувати різні ділянки робочої кромки. Перехід на наступну позицію доцільний, якщо після правильного очищення сколювача та підготовки волокна якість стабільно погіршується.

Можливі ознаки:

• збільшення кількості повторних сколів;
• регулярні дефекти торця;
• волокно не відділяється стабільно;
• після очищення результат не покращується;
• зварювальний апарат часто відхиляє скол;
• поточна зона леза має ознаки зношення.

Поворот ножа потрібно виконувати за допомогою відповідного сервісного інструменту та без дотику до ріжучої кромки.

Типові помилки під час роботи

• сколювання неочищеного волокна;
• залишки полімерного покриття на скляній частині;
• пошкодження волокна стрипером;
• неправильне укладання у напрямну;
• перекіс волокна відносно ножа;
• неправильна довжина очищеної ділянки;
• дотик до готового торця;
• повторне протирання після сколювання;
• робота з брудними притисками;
• ігнорування уламків скла у механізмі;
• контакт ножа з металевими інструментами;
• використання сколювача для різання дроту;
• падіння або сильний удар корпусу;
• транспортування без кейса.

Безпечне поводження з уламками волокна

Відрізані фрагменти оптоволокна дуже тонкі та гострі. Вони можуть потрапляти у шкіру, очі або залишатися на одязі. Саме тому наявність контейнера у DVP108 є практично важливою.

Не можна збирати уламки пальцями або змітати їх долонею. Після роботи контейнер спорожнюють у закриту ємність, призначену для таких відходів.

Зберігання та транспортування

DVP108 бажано постійно перевозити у комплектному кейсі. Це допомагає захистити механізм від пилу, ударів та контакту з важкими інструментами.

Перед пакуванням потрібно очистити робочу зону та переконатися, що контейнер не переповнений. Після перенесення інструмента з холодного середовища в тепле приміщення бажано дочекатися зникнення можливого конденсату.

Для кого призначений DVP108

• монтажників ВОЛЗ;
• зварювальників оптичного волокна;
• майстрів FTTH-підключень;
• інженерів інтернет-провайдерів;
• операторів зв’язку;
• сервісних спеціалістів;
• аварійних телекомунікаційних бригад;
• монтажних організацій;
• підприємств із власною оптичною інфраструктурою;
• навчальних і технічних лабораторій.

Сфери застосування DVP108

• підготовка оптичного волокна перед зварюванням;
• монтаж волоконно-оптичних ліній;
• підключення абонентів FTTH;
• монтаж і ремонт PON-мереж;
• робота в оптичних муфтах;
• монтаж кросів і розподільчих боксів;
• ремонт пошкоджених ділянок ВОЛЗ;
• аварійно-відновлювальні роботи;
• підготовка пігтейлів та монтажних волокон;
• лабораторні й навчальні роботи з оптоволокном.

Поширені запитання про DVP108

Яка точна модель сколювача?

Товар у картці MOMM має назву DVP108 / DVP-108. В одному підзаголовку сторінки зустрічається DVP107, але назва товару, опис і комплект постачання стосуються DVP108.

Для чого призначений DVP108?

Для високоточної підготовки торців оптичного волокна перед зварюванням.

Який ресурс ножа?

Ресурс леза ножа становить 48 000 сколів.

Скільки положень має лезо?

Лезо має 16 положень.

Яка якість сколу?

У картці товару вказане значення ±0,5.

З яким очищеним волокном працює DVP108?

Товщина волокна після очищення — 125 мкм.

Який діаметр захищеного волокна?

Діаметр захищеного оптичного волокна — 250–900 мкм.

Яка довжина волокна для зачистки?

У характеристиках зазначено 0,5...2 см.

Чи є вбудована лінійка?

Так. Вона використовується для контролю довжини сколюваного волокна.

Чи є контейнер для уламків?

Так. Контейнер для збору уламків входить до комплекту.

Чи є кейс?

Так. Кейс для перенесення та зберігання входить до комплекту постачання.

Скільки ключів у комплекті?

У картці зазначені 2 ключі для регулювання положення ножа та розбирання.

Які габарити DVP108?

Габаритні розміри становлять 58×55×48 мм.

Яка маса сколювача?

Маса DVP108 становить 0,36 кг.

Чи можна використовувати DVP108 на вулиці?

Так. У картці зазначена можливість застосування як у приміщенні, так і на вулиці.

З яким зварювальним апаратом він штатно постачається?

За даними MOMM, DVP-108 штатно постачається зі зварювальним апаратом DVP-740.

Чи можна різати DVP108 мідний дріт?

Ні. Сколювач призначений для оптичного волокна. Використання ножа для металу може пошкодити ріжучу кромку.

Що робити, якщо якість сколу погіршилася?

Спочатку потрібно очистити волокно, напрямні та притиски, перевірити правильність укладання. Якщо проблема стабільно повторюється, слід оцінити стан поточної позиції ножа та за необхідності перейти до наступної.

Чому варто купити оптичний сколювач DVP108

DVP108 поєднує характеристики, важливі для регулярної професійної роботи: волокно 125 мкм після очищення, діаметр захищеного волокна 250–900 мкм, 16 положень леза та ресурс 48 000 сколів.

Довжина для зачистки 0,5...2 см і вбудована лінійка спрощують повторювану підготовку волокна. Контейнер для уламків допомагає організувати безпечніше робоче місце, а кейс захищає прецизійний механізм під час щоденного транспортування.

Габарити 58×55×48 мм і маса 0,36 кг підходять для виїзного комплекту монтажника. Додатковою перевагою для власників відповідного обладнання є те, що DVP-108 штатно використовується зі зварювальним апаратом DVP-740.

Купити оптичний сколювач DVP108 в Україні

Купити DVP108 доцільно монтажникам, інтернет-провайдерам, сервісним центрам та підприємствам, яким потрібен точний сколювач оптичного волокна для регулярної підготовки торців перед зварюванням.

Перед замовленням звірте основні характеристики: ресурс ножа 48 000 сколів, 16 положень леза, якість сколу ±0,5, очищене волокно 125 мкм, захищене волокно 250–900 мкм, довжина для зачистки 0,5...2 см, габарити 58×55×48 мм і маса 0,36 кг.

Оптичний сколювач DVP108 — практичний професійний інструмент для монтажу та сервісу ВОЛЗ, який поєднує компактний корпус, великий ресурс ножа, контроль довжини волокна та комплект для зручного транспортування й обслуговування.
