Оптичний рефлектометр OTDR 980 Pro для діагностики оптоволоконних ліній

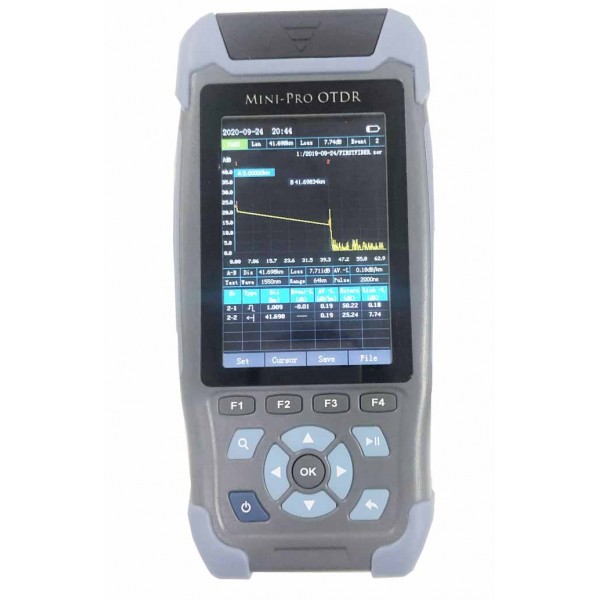

Оптичний рефлектометр OTDR 980 Pro — це багатофункціональний портативний прилад для монтажу, діагностики, обслуговування та пошуку пошкоджень у волоконно-оптичних лініях зв’язку. Модель поєднує в одному компактному корпусі оптичний рефлектометр OTDR, вимірювач оптичної потужності OPM, стабілізоване джерело оптичного випромінювання OLS, візуальний локатор пошкоджень VFL, функцію інтелектуального відображення подій iOLM, тестер мережевого кабелю RJ45, кабельний трасошукач і вимірювач довжини витої пари.

Завдяки такому набору функцій OTDR 980 Pro може замінити декілька окремих вимірювальних пристроїв. Фахівець отримує можливість перевіряти оптичні волокна, вимірювати втрати, визначати відстань до зварного з’єднання або пошкодження, знаходити обриви, контролювати рівень оптичного сигналу, подавати тестове випромінювання в лінію, візуально локалізувати дефекти та діагностувати мідні мережеві кабелі.

Оптичний рефлектометр OTDR 980 Pro орієнтований на монтажників ВОЛЗ, інженерів телекомунікаційних компаній, працівників інтернет-провайдерів, спеціалістів сервісних служб, системних інтеграторів і технічний персонал підприємств. Прилад буде корисним під час прокладання нових оптичних ліній, приймально-здавальних випробувань, аварійного ремонту, профілактичного контролю та документування стану волоконно-оптичної мережі.

Основні можливості OTDR 980 Pro

• оптичний рефлектометр для роботи на довжинах хвиль 1310 і 1550 нм;
• вбудований вимірювач оптичної потужності OPM;
• калібровані довжини хвиль OPM 850/1300/1310/1490/1550/1625 нм;
• вбудоване джерело оптичного випромінювання OLS 1310/1550 нм;
• візуальний локатор пошкоджень VFL із червоним лазером;
• інтелектуальна розмітка оптичного з’єднання iOLM;
• побудова схематичного зображення лінії Event Map;
• тестування мережевого кабелю RJ45;
• пошук і трасування мережевого кабелю;
• вимірювання відстані та довжини витої пари;
• збереження рефлектограм у внутрішній пам’яті;
• підтримка TF-карти;
• підключення до персонального комп’ютера;
• кольоровий сенсорний дисплей 3,5 дюйма;
• живлення від літій-іонного акумулятора ємністю 4000 мА·год;
• тривалість автономної роботи приблизно 12 годин.

Професійна діагностика волоконно-оптичних ліній

Основною функцією приладу є оптична рефлектометрія. OTDR 980 Pro подає в оптичне волокно короткий світловий імпульс, реєструє зворотне розсіювання та відбиті сигнали, після чого формує рефлектограму досліджуваної лінії. За отриманими даними спеціаліст може оцінити довжину волокна, загасання, розташування з’єднань, конекторів, вигинів, обривів та інших подій.

Вимірювання виконуються на довжинах хвиль 1310 і 1550 нм. Використання двох робочих довжин хвиль допомагає комплексно оцінювати стан оптичної лінії. Порівняння результатів на 1310 і 1550 нм може бути корисним для виявлення ділянок із підвищеними втратами, макровигинів та інших дефектів, прояв яких залежить від довжини хвилі.

Діапазон відображення становить від 3 м до 64 км. Це дозволяє застосовувати оптичний рефлектометр як для перевірки коротких ділянок усередині будівель, серверних кімнат і центрів обробки даних, так і для діагностики протяжних магістральних, міських та абонентських ліній.

Динамічний діапазон OTDR становить 24/22 дБ. Цей параметр характеризує здатність рефлектометра аналізувати сигнал у протяжних лініях із загасанням, зварними з’єднаннями, роз’ємами та іншими пасивними елементами. Значення 24/22 дБ робить модель придатною для значної частини повсякденних завдань із монтажу й технічного обслуговування ВОЛЗ.

Гнучке налаштування параметрів вимірювання

Ширина тестового імпульсу регулюється в діапазоні від 3 нс до 10 мкс. Короткі імпульси доцільно використовувати для дослідження коротких оптичних ліній і розділення близько розташованих подій. Довші імпульси забезпечують більшу енергію тестового сигналу та застосовуються для вимірювань на значних відстанях.

Час усереднення сигналу можна вибрати зі значень 5 с, 15 с, 30 с, 60 с, 120 с або 180 с. Коротке усереднення прискорює попередню перевірку лінії, а триваліше допомагає підвищити стабільність рефлектограми й покращити співвідношення сигналу та шуму під час детального аналізу.

Налаштування показника заломлення IOR доступне в межах від 1.0000 до 2.0000. Правильно встановлений показник заломлення необхідний для коректного визначення довжини волокна та відстані до подій. Значення IOR слід вибирати відповідно до характеристик оптичного кабелю, зазначених його виробником.

Роздільна здатність вибірки становить мінімум 16 см, а максимальна кількість точок відбору проб — 65000. Велика кількість точок дозволяє детально відображати рефлектограму та аналізувати особливості оптичної траси на вибраному діапазоні.

Точність визначення відстані та загасання

Лінійність визначення загасання становить ≤ 0.05 дБ/дБ. Точність визначення відстані заявлена як:

± (1 м + відстань × 3 × 10^-5 + роздільна здатність вибірки), без урахування відхилень групового показника.

Ці параметри важливі під час локалізації обривів, пошкоджень, зварних з’єднань, роз’ємів та інших подій. Правильне налаштування показника заломлення, ширини імпульсу, діапазону вимірювання та часу усереднення допомагає отримати максимально інформативну рефлектограму для конкретної лінії.

Мертві зони OTDR 980 Pro

Мертва зона за подіями становить 3 м, а мертва зона за загасанням — 8 м. Мертва зона визначає мінімальну відстань після потужної відбивної події, на якій рефлектометр може розпізнати наступну подію або коректно виміряти загасання.

Для зменшення впливу початкової мертвої зони під час професійних вимірювань рекомендується використовувати стартову компенсаційну котушку. Для оцінки останнього конектора та завершальної ділянки лінії може застосовуватися приймальна котушка. Таке підключення дозволяє винести початковий і кінцевий роз’єми досліджуваної лінії за межі мертвих зон рефлектометра.

Event Map та інтелектуальна розмітка iOLM

Крім класичної рефлектограми, OTDR 980 Pro підтримує побудову схематичного зображення оптичної лінії Event Map. У цьому режимі виявлені події можуть відображатися у зрозумілішій графічній формі: початок лінії, зварні з’єднання, роз’єми, відбивні події, ділянки з втратами та кінець волокна.

Функція інтелектуальної розмітки оптичного з’єднання iOLM спрощує інтерпретацію результатів для монтажників і сервісних спеціалістів. Замість аналізу лише форми рефлектограми користувач отримує структуровану карту подій. Це прискорює первинну діагностику та допомагає швидше визначати потенційно проблемні ділянки.

Для остаточного технічного висновку необхідно враховувати параметри конкретної мережі, довжину хвилі, тип волокна, конфігурацію траси, встановлені пороги та умови проведення вимірювання. Режим Event Map доповнює класичну рефлектограму, але не скасовує необхідності професійного аналізу отриманих даних.

Вбудований вимірювач оптичної потужності OPM

OTDR 980 Pro обладнаний оптичним вимірювачем потужності OPM. Він використовується для контролю рівня сигналу, вимірювання внесених втрат і перевірки працездатності активних та пасивних компонентів оптичної мережі.

Підтримуються калібрувальні довжини хвиль 850/1300/1310/1490/1550/1625 нм. Такий набір дозволяє працювати з різними типами оптичних систем, включно з багатомодовими та одномодовими мережами, телекомунікаційними лініями й мережами доступу.

Діапазон потужності вхідного сигналу становить від -70 дБм до +10 дБм, а точність вимірювання — ± 0.5 дБ. Перед початком роботи потрібно вибрати калібрувальну довжину хвилі, яка відповідає довжині хвилі джерела випромінювання. Неправильно вибране значення може вплинути на результат вимірювання.

Вбудоване джерело оптичного випромінювання OLS

Оптичне джерело світла OLS працює на довжинах хвиль 1310/1550 нм. Вихідна потужність становить -5 дБм. У поєднанні з вимірювачем оптичної потужності джерело дозволяє оцінювати наскрізні втрати у волоконно-оптичній лінії.

Функція OLS корисна під час перевірки змонтованих кабельних трас, контролю патч-кордів, тестування з’єднань та вимірювання загального загасання між двома точками. Один спеціаліст може використовувати OTDR 980 Pro як джерело випромінювання, а на протилежному кінці лінії застосовувати окремий вимірювач потужності. Також прилад може працювати як OPM із зовнішнім джерелом.

Візуальний локатор пошкоджень VFL

Вбудований VFL генерує видиме червоне лазерне випромінювання. Довжина хвилі візуального детектора становить 650 ± 20 нм, вихідна потужність — 10 мВт, клас лазерної безпеки — клас II B.

Візуальний локатор застосовується для перевірки цілісності коротких волокон, патч-кордів, пігтейлів і з’єднань. Червоне світло може бути помітним у місці обриву, сильного вигину, пошкодження оболонки або неякісного з’єднання. VFL також допомагає ідентифікувати потрібне волокно в кабелі або кросі.

Під час використання лазера необхідно дотримуватися правил безпеки. Не можна спрямовувати випромінювання в очі, дивитися безпосередньо в оптичний порт, торець волокна або конектор. Перед оглядом роз’єму потрібно переконатися, що джерело лазерного випромінювання вимкнене.

Тестер витої пари та кабельний трасошукач

OTDR 980 Pro призначений не лише для оптичних мереж. Прилад підтримує тестування мережевого кабелю RJ45, виявлення кабельної лінії та вимірювання відстані мережевого кабелю. Це розширює сферу застосування моделі під час монтажу комбінованої телекомунікаційної інфраструктури, де одночасно використовуються оптичні та мідні лінії.

Функція вимірювання довжини витої пари допомагає оцінити протяжність кабелю та визначити відстань до пошкодження. Кабельний трасошукач використовується для пошуку потрібного кабелю в пучку, шафі або кросовій системі. Тестер RJ45 допомагає контролювати правильність підключення провідників мережевого кабелю.

Завдяки наявності оптичних і мідних тестових функцій OTDR 980 Pro особливо зручний для спеціалістів, які обслуговують локальні мережі, системи відеоспостереження, структуровані кабельні системи, абонентські підключення та телекомунікаційні вузли.

Кольоровий сенсорний дисплей

Прилад оснащений кольоровим сенсорним дисплеєм діагоналлю 3.5". На екрані відображаються меню, налаштування, рефлектограми, таблиці подій, схематична карта лінії та результати інших тестів.

Яскравість дисплея регулюється в діапазоні від 0 до 100 %. Це дозволяє адаптувати екран до освітлення на робочому місці та зменшувати споживання енергії під час автономної роботи. Сенсорне керування спрощує навігацію між функціями, вибір параметрів і перегляд збережених результатів.

Пам’ять, TF-карта та зв’язок із ПК

Внутрішня пам’ять OTDR 980 Pro розрахована на збереження 500 рефлектограм. Такого обсягу достатньо для накопичення результатів під час виїзних робіт, діагностики декількох ліній або послідовного тестування волокон багатоволоконного кабелю.

Додатково підтримується TF-карта. Зовнішній носій може використовуватися для розширення доступного простору та перенесення вимірювальних даних. Наявність SD/TF-карти є зручною для формування архіву, передачі матеріалів інженеру або збереження резервної копії результатів.

Підключення до персонального комп’ютера дозволяє виконувати детальний аналіз і редагування рефлектограми. Інтерфейс USB застосовується для обміну даними та роботи з програмним забезпеченням. У комплект постачання входять USB-кабель і CD-диск із ПЗ.

Автономна робота та живлення

Джерелом живлення служить літій-іонний акумулятор ємністю 4000 мА·год. Час роботи від зарядженого акумулятора становить приблизно 12 годин. Така автономність дозволяє виконувати тривалі вимірювання на об’єктах, де немає постійного доступу до електромережі.

Функція автоматичного вимкнення живлення налаштовується в межах від 10 до 60 хвилин. Вона допомагає економити заряд, коли прилад певний час не використовується. Для заряджання передбачено окремий порт, а до комплекту входить AC/DC адаптер і зарядний пристрій.

Вхідна напруга становить AC 100–200 В, 50–60 Гц. Перед підключенням зарядного пристрою необхідно переконатися у відповідності параметрів мережі, цілісності кабелю та адаптера.

Технічні характеристики OTDR

Характеристики візуального локатора VFL

Характеристики вимірювача оптичної потужності OPM

Характеристики джерела оптичного випромінювання OLS

Функціональні можливості

Загальні технічні характеристики

Умови експлуатації

Робочий температурний діапазон становить від -10 °C до +60 °C. Температура зберігання — від -25 °C до +70 °C, допустима вологість — менше 95 %. Такі характеристики дозволяють використовувати оптичний рефлектометр у лабораторіях, серверних приміщеннях, телекомунікаційних вузлах, виробничих зонах та під час виїзних робіт.

Прилад необхідно захищати від прямого потрапляння води, конденсату, пилу, сильних ударів і тривалої дії екстремальних температур. Після перенесення з холодного середовища в тепле рекомендується дочекатися температурної стабілізації, щоб уникнути утворення конденсату всередині корпусу та на оптичних роз’ємах.

Комплектація OTDR 980 Pro

• оптичний рефлектометр OTDR 980 Pro — 1 шт.;
• детектор — 1 шт.;
• чохол для зберігання та перенесення — 1 шт.;
• посібник користувача — 1 шт.;
• USB-кабель — 1 шт.;
• CD-диск із програмним забезпеченням — 1 шт.;
• калібрувальний сертифікат — 1 шт.;
• AC/DC адаптер і зарядний пристрій — 1 шт.;
• роз’єм FC/UPC — 1 шт.;
• роз’єм SC/UPC — 1 шт.;
• роз’єм RJ45 — 1 шт.

Де використовується оптичний рефлектометр OTDR 980 Pro

Модель підходить для будівництва та технічного обслуговування телекомунікаційних мереж, локальних мереж підприємств, систем відеоспостереження, мереж інтернет-провайдерів, структурованих кабельних систем, оптичних магістралей і абонентських ліній.

Основні сфери застосування:

• монтаж і приймання нових волоконно-оптичних ліній;
• пошук місця обриву оптичного волокна;
• контроль якості зварних з’єднань;
• визначення відстані до конектора, муфти або дефекту;
• вимірювання довжини оптичного кабелю;
• аналіз загасання та відбивних подій;
• перевірка оптичних патч-кордів і пігтейлів;
• вимірювання рівня оптичної потужності;
• тестування лінії за допомогою джерела випромінювання;
• візуальна локалізація пошкодження червоним лазером;
• тестування та трасування витої пари;
• вимірювання довжини мережевого кабелю RJ45;
• профілактичний контроль телекомунікаційної інфраструктури;
• підготовка звітів і архівування рефлектограм.

Переваги багатофункціонального формату

Під час виїзного обслуговування інженеру часто доводиться брати з собою рефлектометр, вимірювач потужності, джерело випромінювання, візуальний локатор і тестер мідного кабелю. OTDR 980 Pro об’єднує ці функції в одному корпусі, завдяки чому зменшується кількість обладнання у робочому комплекті.

Єдина система керування скорочує час на перемикання між різними приладами. Результати можна переглядати на кольоровому сенсорному дисплеї, зберігати у внутрішній пам’яті або на TF-карті, а потім передавати на комп’ютер для докладного аналізу.

Портативний корпус із розмірами 220 × 125 × 100 мм і масою 800 г зручний для транспортування. Чохол у комплекті допомагає зберігати сам рефлектометр, адаптери, кабелі та додаткове приладдя.

Рекомендації перед вимірюванням

Перед підключенням до оптичної лінії потрібно перевірити та очистити торці конекторів. Забруднення оптичного роз’єму може збільшити втрати, створити сильну відбивну подію, спотворити рефлектограму або пошкодити порт приладу. Для очищення слід використовувати спеціальні безворсові серветки, очищувачі конекторів і рекомендовані засоби для оптичних компонентів.

Необхідно переконатися, що тип підключення відповідає встановленому адаптеру UPC або APC. Фізично несумісні типи полірування не слід з’єднувати без відповідного перехідника, оскільки це може призвести до поганого контакту, підвищених втрат і пошкодження торців.

Перед запуском OTDR-тесту потрібно вибрати довжину хвилі, діапазон відстані, ширину імпульсу, час усереднення та правильний показник заломлення IOR. Для коротких ліній рекомендується починати з короткого імпульсу й відповідного діапазону. Для протяжних трас може знадобитися довший імпульс і збільшений час усереднення.

Не можна підключати рефлектометр до активного оптичного волокна без попередньої перевірки рівня сигналу та допустимості такого підключення. Стороннє випромінювання в лінії може вплинути на точність OTDR-вимірювання або перевищити допустимий рівень для оптичного входу.

Чому варто купити OTDR 980 Pro

OTDR 980 Pro поєднує характеристики, необхідні для регулярної діагностики волоконно-оптичних і мідних телекомунікаційних мереж. Дві довжини хвиль OTDR, діапазон відображення до 64 км, динамічний діапазон 24/22 дБ, функції OPM, OLS, VFL, iOLM та RJ45 роблять цей прилад універсальним робочим рішенням.

Модель підходить як для досвідчених інженерів, які аналізують класичні рефлектограми, так і для монтажників, яким потрібне зрозуміле схематичне відображення подій Event Map. Сенсорний дисплей, внутрішня пам’ять на 500 рефлектограм, підтримка TF-карти та зв’язок із ПК спрощують документування результатів.

Акумулятор ємністю 4000 мА·год забезпечує приблизно 12 годин автономної роботи, що важливо для тривалих виїздів. Компактні розміри та комплектний чохол полегшують транспортування, а адаптери FC/UPC і SC/UPC дозволяють підготувати прилад до поширених варіантів підключення.

Поширені запитання про OTDR 980 Pro

На яких довжинах хвиль працює оптичний рефлектометр?

Функція OTDR працює на довжинах хвиль 1310 і 1550 нм. Вбудований вимірювач потужності має калібрувальні довжини хвиль 850/1300/1310/1490/1550/1625 нм, а джерело випромінювання OLS працює на 1310/1550 нм.

Яка максимальна дальність вимірювання?

Діапазон відображення становить від 3 м до 64 км. Фактична можливість аналізу конкретної лінії залежить від її загасання, кількості подій, якості з’єднань, вибраної ширини імпульсу та інших умов.

Який динамічний діапазон OTDR 980 Pro?

Динамічний діапазон становить 24/22 дБ.

Чи є в приладі вимірювач оптичної потужності?

Так. Вбудований OPM працює в діапазоні вхідної потужності від -70 дБм до +10 дБм і має точність ± 0.5 дБ.

Чи підтримує прилад візуальний пошук пошкоджень?

Так. Вбудований VFL використовує червоне лазерне випромінювання 650 ± 20 нм із вихідною потужністю 10 мВт.

Чи можна тестувати виту пару?

Так. OTDR 980 Pro підтримує тестування мережевого кабелю RJ45, його виявлення та вимірювання відстані мережевого кабелю.

Скільки рефлектограм зберігається в пам’яті?

Внутрішня пам’ять розрахована на 500 рефлектограм. Також підтримується TF-карта.

Скільки часу працює акумулятор?

Час роботи від повністю зарядженого літій-іонного акумулятора ємністю 4000 мА·год становить приблизно 12 годин.

Чи можна аналізувати результати на комп’ютері?

Так. Передбачено зв’язок із ПК для детального аналізу та редагування рефлектограм. У комплект входять USB-кабель і CD-диск із програмним забезпеченням.

Які оптичні роз’єми підтримуються?

У характеристиках зазначено оптичний роз’єм UPC або APC. У комплект входять роз’єми FC/UPC і SC/UPC. Перед підключенням необхідно перевірити відповідність типу адаптера та полірування конектора.

Замовити оптичний рефлектометр OTDR 980 Pro в Україні

Купити оптичний рефлектометр OTDR 980 Pro доцільно для професійного монтажу та обслуговування ВОЛЗ, локальних мереж, телекомунікаційних систем і структурованих кабельних мереж. Прилад дозволяє виконувати основні види оптичної діагностики, зберігати результати, аналізувати рефлектограми та перевіряти кабелі RJ45.

Перед оформленням замовлення рекомендується визначити необхідний динамічний діапазон, робочі довжини хвиль, типи оптичних конекторів і максимальну довжину ліній. OTDR 980 Pro стане практичним вибором для фахівців, яким потрібен портативний багатофункціональний тестер із рефлектометром, OPM, OLS, VFL, iOLM, Event Map і функціями перевірки витої пари.
