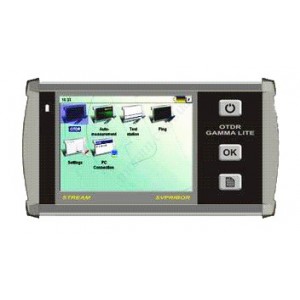

Оптичний рефлектометр Гамма Лайт для діагностики одномодових ВОЛЗ

Оптичний рефлектометр Гамма Лайт — професійний портативний OTDR для вимірювання параметрів одномодових волоконно-оптичних ліній зв’язку, пошуку пошкоджень, визначення відстані до подій та документування стану кабельної траси. Прилад працює на довжинах хвиль 1310±20 і 1550±20 нм, має динамічний діапазон 30/28 дБ і підтримує діапазони відстаней 0,3; 0,5; 1; 2; 5; 10; 25; 50; 75; 100; 160 км.

Модель орієнтована на монтажників ВОЛЗ, інженерів операторів зв’язку, працівників інтернет-провайдерів, сервісні та аварійні бригади. За допомогою рефлектометра можна аналізувати структуру оптичної лінії, знаходити обриви, конекторні з’єднання, зварювання та ділянки з підвищеним загасанням. Автоматичний аналіз рефлектограм спрощує первинну оцінку результатів, а кольоровий сенсорний дисплей 640×480 забезпечує зручне керування та перегляд графіків.

Гамма Лайт підтримує зв’язок із комп’ютером через USB-порт, дистанційне керування через Ethernet, FTP Інтернет-сервіс, роботу із зовнішніми USB-Flash накопичувачами та встановлення нових функцій з диска. Для професійного контролю мереж також заявлене двостороннє тестування ліній. Візуальний локатор дефектів VFL доступний як опція, тому його наявність у конкретній комплектації необхідно уточнювати окремо.

Основні переваги рефлектометра Гамма Лайт

• робота з одномодовим оптичним волокном;
• дві робочі довжини хвиль 1310±20 і 1550±20 нм;
• динамічний діапазон 30/28 дБ;
• діапазони відстаней 0,3; 0,5; 1; 2; 5; 10; 25; 50; 75; 100; 160 км;
• мертва зона за загасанням 10 м;
• мертва зона за подіями 3 м;
• тривалість імпульсу 8...20 000 нс;
• дискретність відображення загасання 0,001 дБ;
• до 64 000 точок на рефлектограмі;
• інтервал дискретизації 0,32...7,6 м;
• кольоровий сенсорний дисплей 640×480;
• автоматичний аналіз рефлектограм;
• двостороннє тестування ліній;
• USB-порт для зв’язку з комп’ютером;
• дистанційне керування через Ethernet;
• FTP Інтернет-сервіс;
• підтримка зовнішніх USB-Flash накопичувачів;
• можливість встановлення нових функцій з диска;
• візуальний локатор дефектів VFL як опція;
• живлення від Li-Ion акумулятора 7,2 В 5 А·год;
• компактні габарити 220×125×45 мм;
• маса 1 кг.

Технічні характеристики оптичного рефлектометра

Для чого потрібен оптичний рефлектометр OTDR

Оптичний рефлектометр подає у волокно короткий світловий імпульс і реєструє сигнал, який повертається внаслідок зворотного розсіювання та відбиття. За часом повернення й рівнем сигналу прилад розраховує відстань до окремих подій і будує рефлектограму — графік зміни оптичних параметрів уздовж кабельної траси.

На рефлектограмі можуть відображатися початок і кінець лінії, роз’ємні з’єднання, зварювання, механічні стики, локальні втрати, сильні вигини та обриви. Такий метод дозволяє діагностувати ВОЛЗ з одного доступного кінця, що особливо важливо під час аварійних робіт на протяжних кабельних маршрутах.

Гамма Лайт може застосовуватися для приймально-здавальних вимірювань, пошуку несправностей, порівняння стану лінії до та після ремонту, формування еталонних рефлектограм і планового контролю оптичної інфраструктури.

Довжини хвиль 1310±20 і 1550±20 нм

Використання двох робочих довжин хвиль дає змогу порівнювати поведінку одномодового волокна в різних спектральних діапазонах. Вимірювання на 1310 нм зручне для загального аналізу траси, оцінювання зварювань, конекторів і кінця лінії. Канал 1550 нм допомагає додатково виявляти дефекти, чутливі до довжини хвилі, зокрема надмірні вигини.

Якщо певна подія має помітно більші втрати на 1550 нм, ніж на 1310 нм, це може вказувати на макровигин або механічну деформацію волокна. Остаточний висновок потрібно робити з урахуванням конструкції кабелю, попередніх вимірювань і фізичного маршруту лінії.

Перед підключенням OTDR необхідно переконатися, що тестоване волокно не містить активного оптичного сигналу, якщо окрема методика та комплектація не передбачають безпечного вимірювання активної лінії.

Динамічний діапазон 30/28 дБ

Динамічний діапазон 30/28 дБ визначає здатність рефлектометра розрізняти слабкий зворотний сигнал після проходження імпульсу через волокно та пасивні елементи траси. Від цього параметра залежить практична можливість аналізу протяжних або загасаючих ліній.

Фактична дальність якісного вимірювання залежить не тільки від динамічного діапазону. На неї впливають тривалість імпульсу, вибраний діапазон відстані, кількість усереднень, стан конекторів, число зварювань, оптичні сплітери та сумарні втрати траси.

Для коротких ділянок доцільно використовувати коротший імпульс, щоб краще розділяти близько розташовані події. Для довгих ліній потрібен більший імпульс, який підвищує енергію тестового сигналу, але одночасно збільшує мертві зони.

Діапазони відстаней до 160 км

Гамма Лайт підтримує фіксовані діапазони відстаней 0,3; 0,5; 1; 2; 5; 10; 25; 50; 75; 100 і 160 км. Такий вибір дозволяє налаштувати масштаб рефлектограми відповідно до очікуваної довжини кабельної траси.

Діапазон потрібно вибирати із запасом відносно очікуваної довжини лінії. Надто малий масштаб може не показати кінець траси, а надмірно великий зменшує деталізацію коротких ділянок. Значення 160 км є доступним діапазоном відображення, а практична вимірювана дальність залежить від загасання та інших умов.

Мертва зона за подіями 3 м

Мертва зона за подіями показує мінімальну відстань після сильного відбиття, на якій OTDR здатний розрізнити наступну відбивну подію. Для Гамма Лайт вона становить 3 м.

Цей параметр важливий під час аналізу близько розташованих конекторів, коротких перемичок і початкової частини траси. Якщо дві відбивні події знаходяться ближче одна до одної, вони можуть відображатися як одна зона.

Для перевірки першого роз’єму тестованої лінії рекомендується застосовувати стартову нормалізувальну котушку. Вона відсуває початкове з’єднання від сильного відбиття на порту рефлектометра та дозволяє оцінити його окремо.

Мертва зона за загасанням 10 м

Мертва зона за загасанням становить 10 м. Вона характеризує ділянку після сильної відбивної події, протягом якої приймальний тракт відновлюється до рівня, достатнього для коректного вимірювання втрат наступної події.

Для коротких ліній та аналізу двох близьких з’єднань цей параметр потрібно враховувати під час вибору імпульсу й схеми тестування. Стартова та приймальна котушки допомагають оцінити перший і останній конектори, які без додаткового волокна можуть потрапити в мертві зони.

Тривалість імпульсу 8...20 000 нс

Широкий діапазон тривалості імпульсу 8...20 000 нс дозволяє адаптувати вимірювання до коротких і протяжних оптичних ліній. Короткі імпульси забезпечують кращу просторову роздільну здатність і допомагають аналізувати близькі події. Довгі імпульси мають більшу енергію та застосовуються для трас із великим загасанням.

Під час налаштування важливо знайти баланс. Надто довгий імпульс може приховати близькі події у збільшеній мертвій зоні. Надто короткий — не забезпечити достатнього рівня сигналу на віддаленій частині траси.

Практичний підхід полягає в тому, щоб спочатку виконати автоматичний або оглядовий тест, а потім повторити вимірювання з оптимізованими параметрами для важливих ділянок.

Дискретність загасання 0,001 дБ

Дискретність відображення загасання становить 0,001 дБ. Це означає, що числові результати можуть відображатися з високою розрядністю. Водночас розрядність індикації не слід плутати з повною метрологічною похибкою вимірювання.

На практичну точність оцінювання впливають рівень шуму, тривалість усереднення, ширина імпульсу, чистота з’єднань, тип волокна та правильність установлення маркерів на рефлектограмі.

До 64 000 точок і крок 0,32...7,6 м

Рефлектометр формує рефлектограму з кількістю точок до 64 000. Велика кількість вибірок дозволяє детально представляти зміну сигналу вздовж лінії та зручніше працювати з масштабуванням графіка.

Інтервал дискретизації становить 0,32...7,6 м. Конкретний крок залежить від вибраного діапазону та режиму вимірювання. На коротких трасах менший інтервал допомагає точніше позиціонувати події, а на довгих використовується більший крок.

Під час локалізації пошкодження потрібно пам’ятати, що OTDR показує оптичну довжину вздовж волокна. Реальне місце на трасі визначають з урахуванням технологічних запасів, петель, вертикальних підйомів і прокладання кабелю.

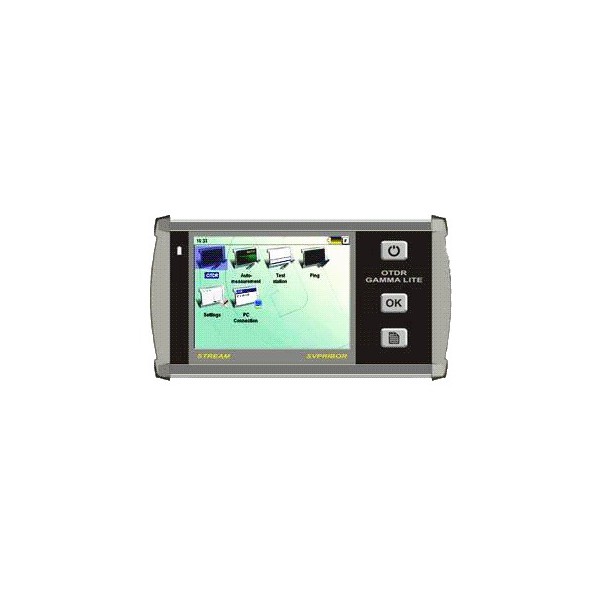

Кольоровий сенсорний дисплей 640×480

Сенсорний екран із роздільною здатністю 640×480 полегшує керування налаштуваннями, вибір діапазону, встановлення маркерів і перегляд рефлектограми. Кольорове відображення допомагає візуально розділяти елементи інтерфейсу та результати аналізу.

Для польової роботи дисплей потрібно захищати від ударів, піску, металевого пилу та контакту з гострими інструментами. Натискання слід виконувати чистими руками або передбаченим способом керування без надмірного зусилля.

Автоматичний аналіз рефлектограм

Функція автоматичного аналізу допомагає знаходити події та формувати первинну таблицю результатів. Це прискорює роботу під час серійної перевірки волокон і дозволяє швидко побачити основні зварювання, конектори та кінець лінії.

Автоматичний алгоритм не замінює професійної інтерпретації. Спеціалісту потрібно перевіряти форму графіка, рівень шуму, пороги виявлення та відповідність подій реальній схемі кабельної мережі. Слабке зварювання або подія після сплітера може потребувати ручного аналізу маркерами.

Двостороннє тестування ліній

У картці Гамма Лайт заявлене двостороннє тестування ліній. Вимірювання з двох кінців особливо важливе для коректної оцінки зварних з’єднань, оскільки різниця коефіцієнтів зворотного розсіювання волокон може створювати уявне підсилення або завищені втрати в одному напрямку.

Після тестування в напрямках A–B і B–A результати однієї події можна усереднити. Такий підхід підвищує достовірність приймально-здавальної документації та допомагає відокремити реальні втрати від особливостей зворотного розсіювання.

USB, Ethernet та FTP Інтернет-сервіс

USB-порт використовується для зв’язку з комп’ютером. Це дає змогу передавати результати, організовувати архів вимірювань і готувати технічні матеріали відповідно до можливостей програмного забезпечення приладу.

Ethernet забезпечує дистанційне керування. Така функція корисна в лабораторіях, сервісних центрах, на виробничих стендах або в ситуаціях, коли прилад потрібно інтегрувати у віддалене робоче місце.

FTP Інтернет-сервіс дає можливість працювати з файлами через мережеву інфраструктуру відповідно до налаштувань і програмної конфігурації. Перед підключенням до корпоративної мережі потрібно узгодити IP-параметри та правила інформаційної безпеки.

Зовнішні USB-Flash накопичувачі

Підтримка зовнішніх USB-Flash накопичувачів спрощує перенесення результатів без постійного підключення ноутбука. Це зручно під час виїзних вимірювань, коли потрібно зберігати дані з кількох об’єктів і передавати їх у технічний відділ.

Перед вилученням накопичувача потрібно коректно завершити операцію запису, щоб уникнути пошкодження файлів. Доцільно використовувати справні носії, сумісні з приладом, і створювати резервні копії важливих рефлектограм.

Встановлення нових функцій з диска

У характеристиках зазначена можливість встановлення нових функцій з диска. Оновлення потрібно виконувати тільки за офіційною процедурою для конкретної версії приладу. Невідповідне програмне забезпечення може призвести до некоректної роботи або втрати налаштувань.

Перед оновленням бажано зберегти важливі результати, забезпечити стабільне живлення та ознайомитися з інструкцією сервісної підтримки.

Візуальний локатор дефектів VFL як опція

VFL формує видиме червоне випромінювання для перевірки коротких патч-кордів, пігтейлів, швидких конекторів і доступних ділянок волокна. Він може допомогти знайти сильний перегин або обрив, де світло виходить через оболонку.

Для Гамма Лайт візуальний локатор дефектів зазначений як опція. Це означає, що його наявність не слід автоматично вважати стандартною для кожної поставки. Перед замовленням потрібно уточнити конкретну комплектацію.

VFL не замінює OTDR: він не будує рефлектограму та не визначає точну відстань до події. Його перевага полягає у швидкій візуальній перевірці ближніх і фізично доступних ділянок.

Li-Ion акумулятор 7,2 В 5 А·год

Живлення приладу забезпечує Li-Ion акумулятор 7,2 В 5 А·год. Автономне джерело живлення важливе для вимірювань у кабельних колодязях, оптичних шафах, на вузлах зв’язку та інших об’єктах без зручного доступу до електромережі.

Перед виїздом потрібно перевірити заряд акумулятора. Для збереження ресурсу слід використовувати сумісне зарядне обладнання, уникати перегрівання, механічного пошкодження та тривалого зберігання в повністю розрядженому стані.

Габарити 220×125×45 мм і маса 1 кг

Корпус розміром 220×125×45 мм поєднує великий сенсорний дисплей і портативність. Маса 1 кг дозволяє переносити рефлектометр у комплекті монтажної або аварійної бригади.

Під час транспортування прилад потрібно захищати від ударів, вологи та тиску важких інструментів. Оптичний порт повинен бути закритий чистою захисною заглушкою.

Пошук обриву оптичного кабелю

Після запуску вимірювання OTDR показує подію, яка відповідає кінцю або пошкодженню волокна. Отриману відстань зіставляють із трасою кабелю, розташуванням муфт, колодязів, опор, шаф і технологічних запасів.

Відстань на екрані є довжиною вздовж волокна, а не прямою відстанню між двома точками. Кабель може мати петлі запасу, обходи, підйоми та додаткову довжину в муфтах. Для точнішої локалізації корисно виконати вимірювання з протилежного кінця.

Контроль зварних з’єднань

Зварювання зазвичай відображається як невідбивна подія зі зміною рівня рефлектограми. Прилад допомагає визначити її положення та оцінити внесені втрати.

Для точного приймального контролю бажано виконувати двостороннє тестування. Якщо волокна з різних кабелів мають неоднакове зворотне розсіювання, подія може виглядати як втрата в одному напрямку та як уявне підсилення в іншому. Усереднення двох результатів дає коректнішу оцінку.

Аналіз конекторів і механічних з’єднань

Роз’ємне або механічне з’єднання часто формує відбивний пік. Високе відбиття може бути пов’язане із забрудненням, подряпиною, повітряним проміжком, несумісністю полірування або неповною фіксацією.

Перед повторним тестом потрібно оглянути й очистити конектори. Підключення забрудненої ферули до порту OTDR може перенести частинки на внутрішню поверхню адаптера та погіршити всі наступні вимірювання.

Застосування в мережах FTTH, FTTB і PON

Гамма Лайт можна використовувати під час будівництва й обслуговування одномодових ліній FTTH, FTTB, транспортних сегментів і пасивних оптичних мереж. Прилад допомагає перевіряти магістральні волокна, абонентські відгалуження, резервні траси та кабелі між вузлами.

Під час вимірювання через сплітери потрібно враховувати їхні значні внесені втрати та розгалужену структуру. Для складної PON-мережі інтерпретація рефлектограми потребує знання схеми, коефіцієнтів ділення та довжин гілок.

Активний сигнал може впливати на вимірювання або становити ризик для приймального тракту. Перед підключенням необхідно перевірити стан лінії та дотримуватися процедури оператора.

Рекомендований порядок вимірювання

1. Вивчіть схему лінії та визначте очікувану довжину.
2. Переконайтеся у відсутності небезпечного активного сигналу.
3. Очистіть FC-порт, стартовий патч-корд і всі адаптери.
4. Підключіть нормалізувальну котушку, якщо потрібно оцінити перший конектор.
5. Виберіть довжину хвилі 1310±20 або 1550±20 нм.
6. Установіть діапазон відстані із запасом відносно траси.
7. Виберіть тривалість імпульсу відповідно до довжини та потрібної деталізації.
8. Запустіть автоматичний аналіз або ручне вимірювання.
9. Перевірте кінець лінії та список подій.
10. За потреби встановіть ручні маркери на важливих ділянках.
11. Збережіть результат у внутрішню або зовнішню пам’ять.
12. Повторіть вимірювання на другій довжині хвилі.
13. Для відповідальних з’єднань виконайте тест із протилежного кінця.

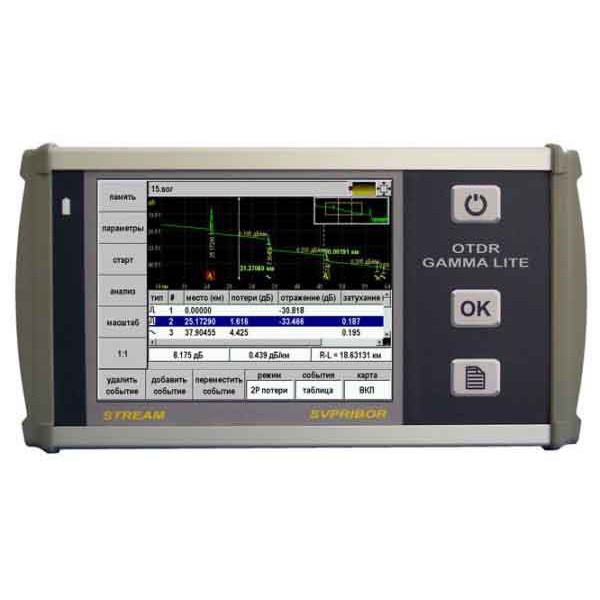

Як правильно читати рефлектограму

Похила пряма ділянка відображає розподілене загасання волокна. Різкий пік зазвичай відповідає відбивній події, а ступінчасте падіння без вираженого піка — невідбивній втраті. Сильний пік із подальшим переходом у шум може вказувати на кінець або обрив.

Автоматичний список подій є зручним стартом, але важливо переглядати сам графік. Примарні події, насичення приймача, шум або сплітер можуть ускладнювати автоматичне розпізнавання.

Чистота оптичного роз’єму FC

Чистота порту й вимірювального патч-корда безпосередньо впливає на динамічний діапазон, початкове відбиття та повторюваність результатів. Перед кожним підключенням потрібно виконувати огляд і очищення.

Не можна торкатися ферули пальцями або використовувати звичайну тканину. Для обслуговування застосовують спеціальні очищувачі, безворсові серветки та оптичний мікроскоп.

Тип полірування підключеного конектора має бути сумісним із портом і адаптером. Несумісне з’єднання створює додаткове відбиття та може пошкодити торці.

Лазерна безпека

Випромінювання 1310 і 1550 нм невидиме для людського ока. Не можна дивитися в оптичний порт, активний конектор або торець волокна. Відсутність видимого світіння не означає відсутність випромінювання.

Перевірку активності виконують відповідним вимірювачем або ідентифікатором волокна. Вільний кінець кабелю потрібно спрямовувати в безпечний бік і закривати захисною заглушкою після завершення робіт.

Типові помилки під час роботи

• підключення забрудненого конектора;
• вимірювання активної лінії без попередньої перевірки;
• неправильний діапазон відстані;
• надто довгий імпульс для короткої траси;
• надто короткий імпульс для протяжної лінії;
• ігнорування мертвих зон 3 і 10 м;
• відсутність стартової або приймальної котушки;
• оцінювання зварювання тільки з одного напрямку;
• плутання оптичної довжини з географічною відстанню;
• неврахування технологічних запасів кабелю;
• аналіз тільки автоматичної таблиці без перегляду графіка;
• відсутність резервної копії важливих результатів;
• підключення несумісних типів полірування;
• робота з низьким зарядом акумулятора.

Догляд, зберігання та транспортування

Після роботи потрібно закрити FC-порт чистою заглушкою, зберегти важливі файли та вимкнути прилад. Корпус очищують м’якою сухою або злегка зволоженою тканиною без агресивних розчинників.

Під час транспортування рефлектометр має бути захищений від ударів, вологи та пилу. Не слід класти на сенсорний дисплей важкі інструменти. Вимірювальні патч-корди потрібно складати без різких перегинів.

Акумулятор слід заряджати сумісним обладнанням. Якщо прилад довго не використовується, потрібно періодично контролювати рівень заряду та уникати зберігання в умовах надмірної температури.

Сфери застосування Гамма Лайт

• будівництво одномодових волоконно-оптичних ліній;
• приймально-здавальні вимірювання ВОЛЗ;
• пошук обривів і пошкоджень оптичного кабелю;
• визначення довжини кабельної траси;
• контроль зварних з’єднань;
• аналіз конекторів та механічних стиків;
• діагностика мереж FTTH і FTTB;
• обслуговування PON-інфраструктури;
• перевірка магістральних і транспортних волокон;
• планове обслуговування мереж провайдера;
• аварійно-відновлювальні роботи;
• підготовка еталонних рефлектограм;
• лабораторні та навчальні вимірювання;
• віддалене керування вимірювальним стендом.

Для кого призначений рефлектометр

• монтажникам ВОЛЗ;
• інженерам інтернет-провайдерів;
• операторам зв’язку;
• аварійним телекомунікаційним бригадам;
• сервісним інженерам;
• системним інтеграторам;
• працівникам дата-центрів;
• фахівцям із приймання кабельних систем;
• підприємствам із власною оптичною інфраструктурою;
• вимірювальним і навчальним лабораторіям.

Поширені запитання про Гамма Лайт

З яким волокном працює прилад?

У технічних характеристиках зазначене одномодове волокно, позначене як ОМ.

Який оптичний роз’єм установлений?

Тип оптичного роз’єму — FC.

Які довжини хвиль підтримуються?

Рефлектометр працює на 1310±20 і 1550±20 нм.

Який динамічний діапазон?

Динамічний діапазон становить 30/28 дБ.

Які діапазони відстаней доступні?

Доступні 0,3; 0,5; 1; 2; 5; 10; 25; 50; 75; 100 і 160 км.

Яка мертва зона за подіями?

Мертва зона за подіями становить 3 м.

Яка мертва зона за загасанням?

Мертва зона за загасанням становить 10 м.

Яка тривалість імпульсу?

Тривалість імпульсу регулюється в діапазоні 8...20 000 нс.

Скільки точок містить рефлектограма?

Заявлена кількість точок — до 64 000.

Який інтервал дискретизації?

Інтервал дискретизації становить 0,32...7,6 м.

Яка дискретність відображення загасання?

Дискретність становить 0,001 дБ.

Чи є сенсорний дисплей?

Так. Прилад має кольоровий сенсорний дисплей 640×480.

Чи підтримується автоматичний аналіз?

Так. У функціях заявлений автоматичний аналіз рефлектограм.

Чи можна керувати приладом через мережу?

Так. Заявлене дистанційне керування через Ethernet і FTP Інтернет-сервіс.

Чи підтримуються USB-Flash накопичувачі?

Так. Прилад працює із зовнішніми USB-Flash накопичувачами.

Чи є VFL?

Візуальний локатор дефектів VFL зазначений як опція.

Яке живлення використовується?

Прилад живиться від Li-Ion акумулятора 7,2 В 5 А·год.

Які габарити та маса?

Габарити становлять 220×125×45 мм, маса — 1 кг.

Чи вимірює OTDR абсолютну оптичну потужність?

Основне призначення приладу — рефлектометричний аналіз траси. Для прямого вимірювання абсолютної потужності використовують окремий оптичний вимірювач, якщо така функція не передбачена конкретною конфігурацією.

Чому варто купити рефлектометр Гамма Лайт

Гамма Лайт поєднує двохвильове тестування, динамічний діапазон 30/28 дБ, широкий набір дистанцій до 160 км та детальне формування рефлектограми з кількістю точок до 64 000. Така конфігурація підходить для різних завдань — від коротких абонентських ліній до протяжних одномодових трас.

Кольоровий сенсорний дисплей 640×480, автоматичний аналіз і двостороннє тестування спрощують професійну роботу. USB, Ethernet, FTP Інтернет-сервіс і підтримка зовнішніх накопичувачів допомагають організувати збереження, передавання та віддалену обробку результатів.

Li-Ion акумулятор 7,2 В 5 А·год забезпечує автономність для польових вимірювань, а корпус 220×125×45 мм при масі 1 кг залишається зручним для виїзної бригади. VFL можна отримати як опцію залежно від конкретної комплектації.

Купити оптичний рефлектометр Гамма Лайт в Україні

Замовити рефлектометр Гамма Лайт доцільно для монтажу, приймання, діагностики й ремонту одномодових волоконно-оптичних ліній. Прилад допомагає визначати відстань до подій, аналізувати зварні та роз’ємні з’єднання, порівнювати результати на 1310 і 1550 нм та зберігати рефлектограми для технічної документації.

Перед покупкою звірте основні параметри зі своїми завданнями: довжини хвиль 1310±20 і 1550±20 нм, динамічний діапазон 30/28 дБ, мертві зони 10 і 3 м, імпульс 8...20 000 нс, дистанції до 160 км, FC-роз’єм, Li-Ion 7,2 В 5 А·год та VFL як опція.

Оптичний рефлектометр Гамма Лайт — професійний інструмент для спеціаліста, якому потрібен не лише пошук обриву, а повноцінний аналіз структури ВОЛЗ, віддалене керування, автоматична обробка рефлектограм і зручна робота з результатами вимірювань.
