Оптичний рефлектометр OTDR 3302 для діагностики одномодових ВОЛЗ до 80 км

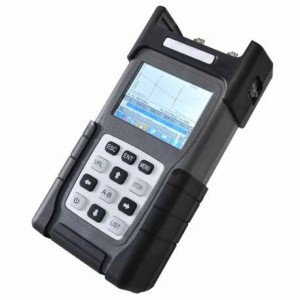

Оптичний рефлектометр OTDR 3302 — портативний вимірювальний прилад для професійної перевірки параметрів волоконно-оптичних ліній зв’язку. Модель працює з одномодовим оптичним волокном на довжинах хвиль 1310 і 1550 нм, має динамічний діапазон 30/28 дБ та дозволяє тестувати лінії довжиною до 80 км. Прилад призначений для монтажу, введення в експлуатацію, планового обслуговування та аварійного ремонту ВОЛЗ.

OTDR 3302 допомагає визначати довжину оптичної траси, знаходити місця обривів, оцінювати розташування зварних з’єднань, конекторів та інших подій, які змінюють рівень зворотного розсіювання або відбиття світлового імпульсу. Результат вимірювання відображається у вигляді рефлектограми, за якою спеціаліст може оцінити структуру лінії та відстань до проблемної ділянки.

Модель оснащена вбудованим візуальним локатором пошкоджень VFL, пам’яттю на 1000 значень і роз’ємом FC/PC. Для різних завдань доступні режими вимірювання тривалістю 15 с, 30 с, 1 хв, 2 хв і 3 хв. Мертва зона за подією становить 5 м, а мертва зона за загасанням — 18 м.

Завдяки поєднанню двох робочих довжин хвиль, дальності до 80 км і компактного виконання OTDR 3302 підходить невеликим інтернет-провайдерам, монтажним організаціям, сервісним інженерам, операторам зв’язку та підприємствам, які експлуатують власну оптичну інфраструктуру.

Основні переваги оптичного рефлектометра OTDR 3302

• вимірювання параметрів одномодових волоконно-оптичних ліній;
• робочі довжини хвиль 1310 і 1550 нм;
• динамічний діапазон 30/28 дБ;
• тестування оптичних трас до 80 км;
• визначення відстані до обриву або іншої події;
• аналіз зварних з’єднань, конекторів і неоднорідностей;
• час вимірювання 15 с, 30 с, 1 хв, 2 хв або 3 хв;
• мертва зона за подією 5 м;
• мертва зона за загасанням 18 м;
• оптичний роз’єм FC/PC;
• пам’ять на 1000 значень;
• вбудований візуальний локатор пошкоджень VFL;
• вбудована батарея NI-MH;
• робоча температура від 0 до 50 °C;
• кабель для ПК у комплекті;
• захисний чохол для транспортування та зберігання.

Технічні характеристики OTDR 3302

Призначення OTDR 3302

Оптичний рефлектометр використовується для аналізу стану волоконно-оптичної лінії з одного доступного кінця. Прилад надсилає у волокно короткий світловий імпульс, приймає зворотне розсіювання та відбиття, а потім формує графік залежності рівня сигналу від відстані.

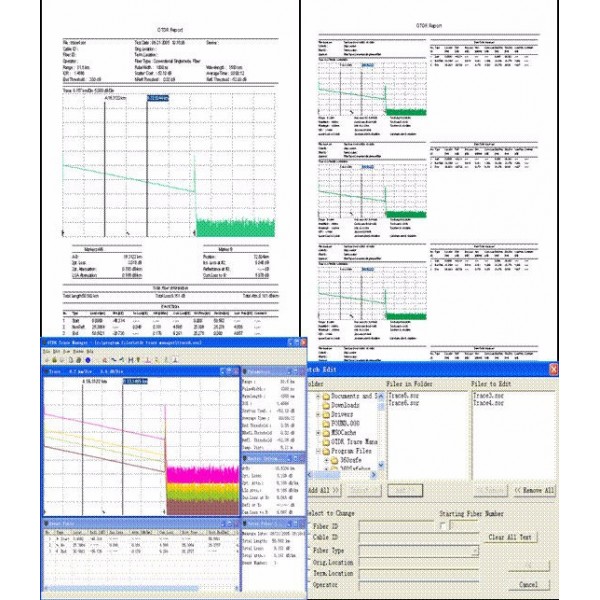

На рефлектограмі можуть відображатися початок і кінець лінії, конекторні з’єднання, зварювання, локальні втрати, сильні перегини та обриви. За положенням події спеціаліст визначає відстань від порту рефлектометра до відповідної точки кабельної траси.

OTDR 3302 доцільно використовувати для таких завдань:

• перевірка нової ВОЛЗ після монтажу;
• визначення фактичної довжини оптичного кабелю;
• пошук місця обриву волокна;
• контроль якості зварних з’єднань;
• оцінювання втрат на конекторах і адаптерах;
• пошук ділянок із надмірним загасанням;
• порівняння стану лінії до та після ремонту;
• планове обслуговування оптичної інфраструктури;
• аварійна діагностика ліній інтернет-провайдера;
• підготовка технічних звітів за результатами вимірювань.

Робочі довжини хвиль 1310 і 1550 нм

OTDR 3302 працює на двох довжинах хвиль — 1310 і 1550 нм. Двохвильове тестування допомагає отримати більш повне уявлення про стан одномодової оптичної лінії, оскільки загасання та чутливість до вигинів можуть відрізнятися залежно від довжини хвилі.

Вимірювання на 1310 нм

Довжина хвилі 1310 нм широко використовується для тестування одномодових волоконно-оптичних ліній. Вона підходить для оцінювання загальної структури траси, пошуку обривів, конекторних подій та зварних з’єднань.

Результат на 1310 нм доцільно порівнювати з вимірюванням на 1550 нм. Якщо певна ділянка демонструє суттєво більші втрати на одній із довжин хвиль, це може допомогти спеціалісту визначити характер несправності.

Вимірювання на 1550 нм

Довжина хвилі 1550 нм також застосовується для діагностики одномодових ВОЛЗ. Вона особливо корисна під час пошуку макровигинів і ділянок, де волокно укладене з надто малим радіусом.

Порівняльний аналіз двох рефлектограм дозволяє відрізняти постійні конструктивні події від дефектів, чутливих до довжини хвилі. Саме тому двохвильовий OTDR є практичним вибором для монтажу й обслуговування сучасних оптичних мереж.

Динамічний діапазон 30/28 дБ

Динамічний діапазон OTDR 3302 становить 30/28 дБ. Цей параметр характеризує здатність приладу реєструвати слабкий зворотний сигнал після проходження світлового імпульсу через волокно та пасивні елементи лінії.

Чим більший динамічний діапазон, тим протяжнішу або більш загасаючу трасу можна аналізувати за відповідних умов. Для OTDR 3302 заявлена максимальна дальність тестування до 80 км.

Фактична доступна дальність залежить від стану волокна, кількості зварних і конекторних з’єднань, сумарних втрат, вибраного часу вимірювання та рівня відбиття від кінця лінії. Значення «до 80 км» слід розглядати як максимальну заявлену дальність приладу, а не як гарантію однакової якості рефлектограми для будь-якої траси.

Тестування ліній до 80 км

Дальність до 80 км робить OTDR 3302 придатним не лише для коротких абонентських ділянок, а й для протяжних міських, міжоб’єктових та провайдерських ліній. Прилад можна застосовувати для перевірки резервних волокон, кабелів між вузлами зв’язку та магістральних сегментів у межах його технічних можливостей.

Під час вимірювання довгої траси рекомендується вибирати більший час накопичення. Це дозволяє приладу зібрати більше даних і зменшити рівень шуму на віддаленій частині рефлектограми.

Для коротких ліній надмірно довгий режим не завжди потрібний. Монтажник може почати з 15 або 30 секунд, оцінити результат, а потім збільшити час до 1, 2 або 3 хвилин, якщо потрібна детальніша рефлектограма.

Час вимірювання від 15 секунд до 3 хвилин

OTDR 3302 підтримує п’ять варіантів тривалості вимірювання: 15 с, 30 с, 1 хв, 2 хв і 3 хв. Це дозволяє вибирати баланс між швидкістю діагностики та якістю усереднення сигналу.

Наведені сценарії є практичними рекомендаціями, а не зміною технічних характеристик. Остаточний режим оператор вибирає з урахуванням довжини, структури та стану конкретної оптичної лінії.

Мертва зона за подією 5 м

Мертва зона за подією показує, на якій мінімальній відстані після сильного відбиття прилад здатний розрізнити наступну відбивну подію. Для OTDR 3302 вона становить 5 м.

Цей параметр особливо важливий під час аналізу коротких патч-кордів, близько розташованих конекторів, оптичних кросів і початкової ділянки траси. Якщо дві відбивні події розташовані ближче одна до одної, рефлектометр може показувати їх як одну спільну область.

Для коректної оцінки першого конектора часто застосовують нормалізувальну котушку. Вона створює додаткову довжину волокна між портом OTDR і тестованою лінією, завдяки чому початкове з’єднання виходить за межі стартової мертвої зони.

Мертва зона за загасанням 18 м

Мертва зона за загасанням характеризує мінімальну відстань після сильної події, необхідну для повернення рефлектограми до рівня, на якому можна коректно оцінювати втрати наступної події. Для OTDR 3302 цей параметр становить 18 м.

Під час тестування коротких ліній або близько розташованих з’єднань потрібно враховувати це обмеження. Якщо важлива детальна оцінка початку та кінця траси, рекомендується застосовувати стартову й приймальну нормалізувальні котушки відповідної довжини.

Роз’єм FC/PC

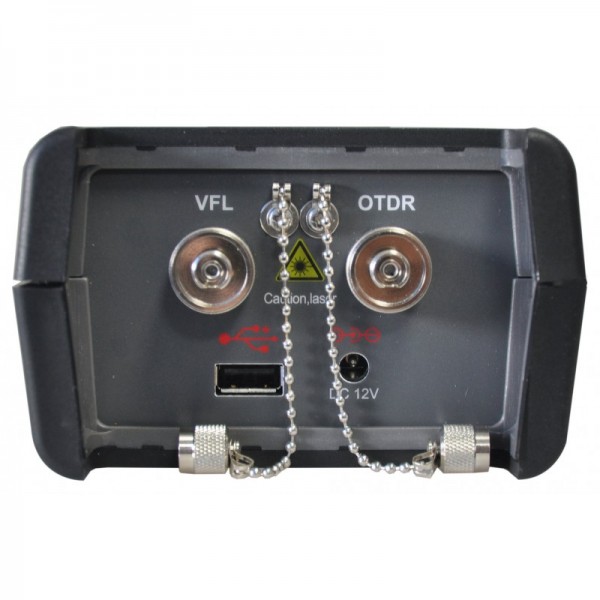

Для підключення оптичної лінії OTDR 3302 оснащений роз’ємом FC/PC. Різьбова конструкція FC забезпечує надійну механічну фіксацію патч-корда, що важливо для стабільності повторних вимірювань.

Перед підключенням необхідно перевірити тип полірування конектора. PC, UPC та APC мають різну геометрію торця. Не можна безпосередньо з’єднувати PC і APC, оскільки це збільшує втрати, створює сильне відбиття та може пошкодити ферули.

Якщо тестована лінія має інший тип роз’єму, потрібно використовувати якісний вимірювальний патч-корд або відповідний оптичний адаптер. Усі контактні поверхні слід очищувати перед кожним вимірюванням.

Пам’ять на 1000 значень

Вбудована пам’ять OTDR 3302 розрахована на 1000 значень. Це дозволяє зберігати результати серійних вимірювань під час монтажу або перевірки великої кількості волокон.

Збереження даних корисне для порівняння стану лінії до і після ремонту, ведення історії обслуговування, підготовки актів виконаних робіт та контролю змін, які виникають у процесі експлуатації.

У комплекті є кабель для ПК. Перед передаванням або обробкою результатів слід використовувати сумісне програмне забезпечення та дотримуватися інструкції до конкретної версії OTDR 3302.

Вбудований візуальний локатор VFL

VFL — додатковий інструмент для швидкої візуальної перевірки оптичного волокна. Він подає у лінію видиме червоне випромінювання, яке може бути помітне у місці сильного вигину, тріщини, обриву або неякісного механічного з’єднання.

Вбудований VFL зручний для:

• перевірки коротких патч-кордів і пігтейлів;
• ідентифікації потрібного волокна в кросі;
• пошуку дефектів поблизу точки підключення;
• контролю швидких конекторів;
• перевірки механічних з’єднувачів;
• пошуку сильного перегину в доступній частині кабелю.

VFL не замінює рефлектометричний режим і не визначає точну відстань до дефекту. Його перевага полягає у швидкому наочному контролі коротких і фізично доступних ділянок.

Вбудована батарея NI-MH

OTDR 3302 комплектується вбудованою батареєю NI-MH. Автономне живлення дозволяє виконувати вимірювання в оптичних шафах, колодязях, серверних, технічних приміщеннях і на зовнішніх об’єктах без постійного підключення до електромережі.

Перед виїздом рекомендується перевірити заряд батареї та стан приладу. Тривалість автономної роботи залежить від режиму експлуатації, часу вимірювання, частоти використання VFL і фактичного стану акумулятора.

Для збереження ресурсу NI-MH батареї потрібно застосовувати зарядне обладнання, передбачене для конкретної комплектації приладу, та дотримуватися рекомендацій інструкції.

Робоча температура від 0 до 50 °C

Заявлений робочий температурний діапазон OTDR 3302 становить 0...50 °C. Прилад підходить для використання у приміщеннях, телекомунікаційних шафах, серверних, кросових і на зовнішніх об’єктах у межах зазначених умов.

Після перенесення приладу з холодного середовища в тепле потрібно дочекатися вирівнювання температури. Конденсат на оптичному порту або всередині роз’єму може спричинити нестабільні показання та забруднення ферули.

Перевірка нової оптичної лінії

Після завершення зварювання та монтажу кабельної траси OTDR 3302 допомагає перевірити її структуру до введення в експлуатацію. Спеціаліст може визначити загальну довжину, побачити основні події й переконатися у відсутності виражених пошкоджень.

Рекомендований порядок роботи:

1. перевірити схему та маркування волокна;
2. переконатися, що лінія від’єднана від активного обладнання;
3. очистити порт OTDR і вимірювальний патч-корд;
4. підключити нормалізувальну котушку, якщо вона потрібна;
5. вибрати довжину хвилі 1310 або 1550 нм;
6. виконати попереднє вимірювання за 15 або 30 с;
7. за потреби збільшити час до 1, 2 або 3 хв;
8. зберегти результат у пам’яті;
9. повторити тест на другій довжині хвилі;
10. порівняти рефлектограми та зафіксувати висновок.

Пошук обриву ВОЛЗ

У разі повної втрати зв’язку рефлектометр дозволяє визначити відстань до кінця або обриву волокна. Отримане значення потрібно зіставити з реальною трасою кабелю, схемою муфт, колодязів, опор і технологічних запасів.

Важливо пам’ятати, що OTDR вимірює відстань уздовж оптичного волокна. Вона може бути більшою за пряму географічну відстань через петлі запасу, вертикальні підйоми, обходи конструкцій і укладання кабелю в муфтах.

За можливості корисно виконати тест з обох кінців. Двостороннє вимірювання допомагає точніше зіставити положення події та перевірити її характер.

Контроль зварних з’єднань

Зварне з’єднання зазвичай відображається як локальна зміна рівня рефлектограми без сильного піка відбиття. OTDR 3302 дозволяє визначити положення такого з’єднання та оцінити його вплив на загальну лінію.

Для більш достовірного оцінювання втрат зварювання рекомендується виконувати двосторонні вимірювання та усереднювати результат. Це зменшує вплив відмінності коефіцієнтів зворотного розсіювання волокон.

Якщо після ремонту подія має надмірні втрати, потрібно перевірити якість сколу, чистоту волокна, параметри зварювального апарата та правильність укладання захисної гільзи.

Аналіз конекторних з’єднань

Конектор або механічне з’єднання може створювати одночасно втрати та відбиття. На рефлектограмі така подія часто має характерний пік.

Підвищене відбиття може бути спричинене забрудненням, подряпиною ферули, повітряним проміжком, несумісністю типів полірування або неповною фіксацією конектора.

Перед повторним вимірюванням необхідно виконати правило «оглянути — очистити — оглянути». Підключення забрудненого конектора може не лише спотворити результат, а й перенести частинки на порт рефлектометра.

Використання в мережах FTTH і PON

OTDR 3302 може застосовуватися під час будівництва та обслуговування мереж FTTH, FTTB, GPON і EPON. Він корисний для перевірки магістральних волокон, абонентських відгалужень, кабелів між розподільчими вузлами та резервних ліній.

Під час роботи через оптичні сплітери потрібно враховувати їхні значні внесені втрати та розгалужену структуру мережі. Рефлектограма PON може бути складнішою для інтерпретації, ніж результат вимірювання прямої лінії «точка — точка».

Перед подаванням тестового імпульсу необхідно переконатися, що волокно не має активного робочого сигналу, якщо інструкцією конкретної модифікації не передбачена спеціальна можливість вимірювання активної лінії.

Правильне очищення оптичних з’єднань

Чистота конекторів є однією з головних умов якісного OTDR-вимірювання. Частинка пилу на ферулі може створити сильне початкове відбиття, збільшити втрати та погіршити динамічний діапазон.

Для очищення слід використовувати спеціальні касетні або стрижневі очищувачі, безворсові серветки й відповідну рідину. Не можна торкатися торця пальцями або протирати його звичайною тканиною.

Після очищення конектор бажано перевірити оптичним мікроскопом. Пошкоджену або подряпану ферулу потрібно замінити, оскільки очищення не усуває механічний дефект.

Оптична та лазерна безпека

Випромінювання на 1310 і 1550 нм є невидимим для людського ока. Не можна дивитися безпосередньо в порт рефлектометра, торець патч-корда або активне волокно.

Перед підключенням потрібно перевірити відсутність активного сигналу відповідним вимірювачем. Не слід покладатися на візуальну оцінку, оскільки інфрачервоне випромінювання не видно.

Під час використання VFL також не можна спрямовувати червоне світло в очі. Вільний кінець волокна має бути спрямований у безпечний бік.

Типові помилки під час роботи з OTDR 3302

• підключення забрудненого патч-корда;
• безпосереднє з’єднання PC та APC;
• вимірювання активної лінії без перевірки;
• ігнорування мертвих зон 5 м і 18 м;
• відсутність нормалізувальної котушки для аналізу початку траси;
• занадто короткий час вимірювання для протяжної лінії;
• оцінювання події лише на одній довжині хвилі;
• плутання відстані по волокну з відстанню на місцевості;
• неврахування запасів кабелю в муфтах і шафах;
• відсутність збереження еталонної рефлектограми;
• неправильна інтерпретація подій після сплітера;
• дотик до ферули руками;
• робота за наявності конденсату на оптичному порту.

Комплектація OTDR 3302

Догляд і зберігання

Після завершення вимірювань оптичний порт потрібно закрити захисною заглушкою. Прилад слід зберігати в комплектному чохлі, окремо від гострих і важких інструментів.

Корпус можна очищувати сухою або злегка зволоженою м’якою тканиною. Не можна використовувати агресивні розчинники, абразивні матеріали або допускати потрапляння рідини в роз’єми.

Вимірювальні патч-корди потрібно складати без різких перегинів. Перед кожним використанням слід перевіряти стан конекторів та очищувати контактні поверхні.

Сфери застосування OTDR 3302

• будівництво волоконно-оптичних ліній зв’язку;
• монтаж мереж FTTH і FTTB;
• діагностика GPON та EPON;
• пошук обривів оптичного кабелю;
• визначення довжини ВОЛЗ;
• контроль зварних з’єднань;
• перевірка оптичних кросів і муфт;
• аналіз конекторних подій;
• планове обслуговування мереж провайдера;
• аварійно-відновлювальні роботи;
• перевірка резервних волокон;
• приймально-здавальні вимірювання;
• лабораторні та навчальні роботи.

Для кого призначений прилад

• монтажникам ВОЛЗ;
• інженерам інтернет-провайдерів;
• операторам зв’язку;
• аварійним телекомунікаційним бригадам;
• зварювальникам оптичного волокна;
• сервісним інженерам;
• системним інтеграторам;
• працівникам дата-центрів;
• підприємствам із власною оптичною мережею;
• навчальним і вимірювальним лабораторіям.

Поширені запитання про OTDR 3302

Які довжини хвиль підтримує OTDR 3302?

Прилад працює на довжинах хвиль 1310 і 1550 нм.

Для якого типу волокна призначений рефлектометр?

OTDR 3302 призначений для одномодового оптичного волокна.

Який динамічний діапазон?

Динамічний діапазон становить 30/28 дБ.

Яка максимальна дальність тестування?

Заявлена дальність становить до 80 км.

Які режими часу вимірювання доступні?

Доступні 15 с, 30 с, 1 хв, 2 хв і 3 хв.

Яка мертва зона за подією?

Мертва зона за подією становить 5 м.

Яка мертва зона за загасанням?

Мертва зона за загасанням становить 18 м.

Який роз’єм установлено?

Прилад оснащений оптичним роз’ємом FC/PC.

Який обсяг пам’яті?

Пам’ять розрахована на 1000 значень.

Чи є вбудований VFL?

Так. OTDR 3302 має вбудований візуальний локатор пошкоджень.

Яка робоча температура?

Робочий температурний діапазон становить 0...50 °C.

Яка батарея входить у комплект?

У комплекті зазначена вбудована батарея NI-MH.

Чи можна зберігати результати?

Так. Прилад має пам’ять на 1000 значень.

Чи підходить OTDR 3302 для FTTH?

Так. Модель можна використовувати для монтажу та діагностики одномодових ліній FTTH у межах заявлених характеристик.

Чи вимірює прилад оптичну потужність як OPM?

У картці товару окремий режим вимірювача оптичної потужності не заявлений. Основне призначення моделі — OTDR-аналіз лінії та візуальна локалізація за допомогою VFL.

Чи можна тестувати активну PON-лінію?

Спеціальна функція вимірювання активної лінії в картці товару не заявлена. Перед тестом потрібно перевірити та за потреби від’єднати робочий оптичний сигнал.

Чому варто купити оптичний рефлектометр OTDR 3302

OTDR 3302 поєднує дві робочі довжини хвиль, динамічний діапазон 30/28 дБ і дальність до 80 км. Цих можливостей достатньо для широкого спектра робіт із монтажу, приймання, діагностики та ремонту одномодових волоконно-оптичних ліній.

П’ять режимів часу вимірювання дозволяють швидко виконувати попередню перевірку або отримувати детальнішу рефлектограму. Пам’ять на 1000 значень зручна для серійної роботи, а вбудований VFL допомагає перевіряти короткі ділянки та локальні дефекти.

Роз’єм FC/PC, вбудована NI-MH батарея, кабель для ПК і захисний чохол роблять комплект практичним для виїзного монтажника або аварійної бригади. Робоча температура 0...50 °C дозволяє використовувати прилад на більшості типових телекомунікаційних об’єктів.

Купити оптичний рефлектометр OTDR 3302 в Україні

Замовити OTDR 3302 варто для професійного обслуговування одномодових ВОЛЗ, пошуку обривів, контролю зварювань і перевірки протяжних оптичних трас. Модель підходить невеликим провайдерам, монтажним організаціям, сервісним центрам і підприємствам із власною волоконно-оптичною мережею.

Перед покупкою звірте основні характеристики зі своїми завданнями: довжини хвиль 1310 і 1550 нм, динамічний діапазон 30/28 дБ, дальність до 80 км, мертві зони 5 м і 18 м, FC/PC, пам’ять 1000 значень та вбудований VFL.

Оптичний рефлектометр OTDR 3302 — практичний інструмент для спеціаліста, якому потрібна не лише перевірка наявності сигналу, а повноцінна оцінка структури оптичної лінії, відстані до подій та стану ВОЛЗ на етапах монтажу й експлуатації.
