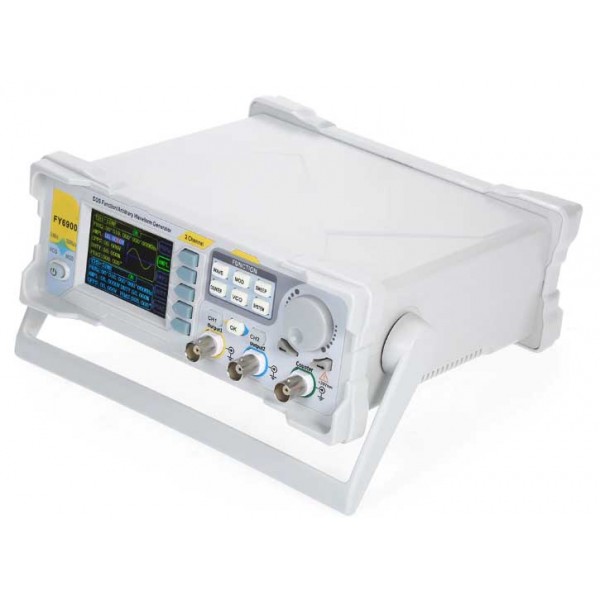

Генератор сигналов FY6900-60

Характеристики генератора сигналов

Количество каналов

2

Полоса пропускания

60 МГц

Частота дискретизации

250 МВыб/с

Диапазон частот

1 мкГц - 60 МГц

Вертикальное разрешение

14 бит

Глубина памяти

8 Кб

Волновые характеристики

Стандартные формы сигналов

синусоидальные, прямоугольные, пилообразные, импульсные

Произвольные формы сигналов

экспоненциальная, электрокардиограмма, Гаусса, Лоренца, CMOS, TTL, постоянный ток и т.д.

Частотные характеристики

Синусоидальный сигнал

1 мкГц - 60 МГц

Прямоугольный сигнал

1 мкГц - 25 МГц

Импульсный сигнал

1 мкГц - 10 МГц

Пилообразный сигнал

1 мкГц - 10 МГц

TTL/CMOS

1 мкГц - 10 МГц

Произвольный сигнал

1 мкГц - 10 МГц

Разрешение

1 мкГц

Минимальная ширина импульса

20 нс

Точность

± 20 ppm

Стабильность

± 1 ppm / 3 часа

Характеристики синусоидального сигнала

Гармоническое искажение

< 1 МГц: ≥ 50 дБ
1 МГц - 20 МГц: ≥ 45 дБ

Полное гармоническое искажение

< 0.5% (20 Гц - 20 кГц)

Характеристики прямоугольного сигнала

Время нарастания/спада

≤ 7 нс

Выброс

≤ 5%

Рабочий цикл

0,01 - 99,99% (разрешение 0,01%)

Характеристики пилообразного сигнала

Линейность

> 99% (0,01 Гц - 10 кГц)

Амплитудные характеристики

Амплитудный диапазон

≤5 МГц: 1 мВ - 24 В
5 МГц - 10 МГц: 1 мВ - 20 В
10 МГц - 20 МГц: 1 мВ - 10 В
> 20 МГц: 1 мВ - 5 В

Разрешение

1 мВ

Стабильность

± 0,5% / 5 часов

Плотность

± 2,5% (< 10 МГц)
± 5% (> 10 МГц)

Выходной сигнал

Импеданс

50 Ом ± 10%

Защита

все каналы могут работать больше 60 секунд при коротком замыкании нагрузки

Характеристики смещения постоянного тока

Диапазон

≤ 20 МГц: ± 12 В
> 20 МГц: ± 2,5 В

Разрешение

1 мВ

Фазовые характеристики

Диапазон

0 - 359,99°

Разрешение

0,01°

TTL выход

Уровень TTL

> 3 В

Разветвление

> 8 TTL

Время нарастания/спада

≤ 10 нс

CMOS выход

Низкий электрический уровень

< 0,3 В

Высокий электрический уровень

1 - 12 В

Время нарастания/спада

≤ 18 нс

Внешние измерения

Функция

частота, период, положительная ширина импульса, отрицательная ширина импульса, рабочий цикл

Диапазон входного напряжения

1 - 12 В

Частотомер

Разрешение

0,01 Гц (время выхода = 100 с)

Диапазон

0,01 Гц - 100 МГц

Период

Диапазон

5 нс - 20 с

Ширина импульса

Разрешение

5 нс

Диапазон

0 - 20 с

Рабочий цикл

Диапазон

0 - 100%

Характеристики развертки

Форма несущей волны

синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC)

Направление

вверх, вниз

Тип

линейный или логарифмический

Время развертки

0,01 с - 999,99 с

VCO (управление выходным напряжением)

Диапазон сигнала модуляции для входа

0 - 5 В

Диапазон частот сигнала

0 - 2000 Гц

Объект управления

частота управления напряжением (VCF), амплитуда управления напряжением (VCA), смещение управления напряжением, рабочий цикл управления напряжением

Специальная функция

амплитудная модуляция (AM) или частотная модуляция (FM) с помощью внешнего аналогового сигнала

Характеристики модуляции

Типы модуляции

AM, FM, PM, ASK, FSK, PSK

Форма несущей волны

синусоидальная, прямоугольная, треугольная, пилообразная, произвольная (кроме DC)

AM

Источник

внутренний / внешний

Модулирующая форма волны

синусоидальная, прямоугольная, треугольная, пилообразная, произвольная

Частота

1 мкГц - 1 МГц (внутренний источник)
1 мкГц - 2 кГц (внешний источник)

Глубина

0 - 120%

FM

Источник

внутренний / внешний

Модулирующая форма волны

синусоидальная, прямоугольная, треугольная, пилообразная, произвольная

Частота

1 мкГц - 1 МГц (внутренний источник)
1 мкГц - 2 кГц (внешний источник)

PM

Источник

внутренний / внешний

Модулирующая форма волны

синусоидальная, прямоугольная, треугольная, пилообразная, произвольная

Частота

1 мкГц - 1 МГц (внутренний источник)
1 мкГц - 2 кГц (внешний источник)

Отклонение фазы

0° - 360°

ASK, FSK, PSK

Источник

внутренний, внешний, ручной

Модулирующая форма волны

прямоугольная 50% рабочего цикла

Частота

1 мкГц - 10 МГц

Характеристики BURST

Форма несущей волны

синусоидальная, прямоугольная, пилообразная, произвольная (кроме DC)

Количество

1 - 1048575

Начальная / конечная фаза

0° to 360°

Источник запуска

внутренний, внешний (AC/DC) или ручной

Общие характеристики

Дисплей

ЖК, 2.4 дюйма, 320 х 240

Интерфейс

USB, TTL Out

Скорость передачи данных

9600 бит/с

Питание

100 - 240 В

Метод охлаждения

конвекция

Температура хранения

0℃ - 40℃

Влажность

< 80%

Габариты

200 х 190 х 90 мм

Вес нетто

700 г
