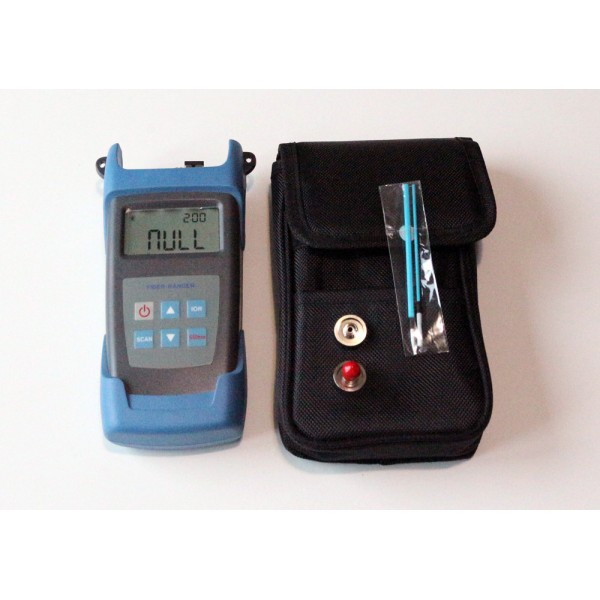

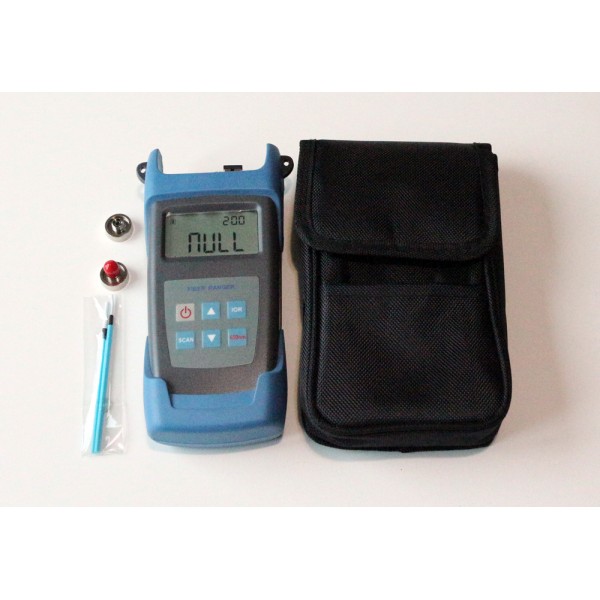

Оптичний обривний рефлектометр ALT 3305 для пошуку пошкоджень ВОЛЗ до 60 км

Оптичний обривний рефлектометр ALT 3305 — портативний професійний прилад для швидкого визначення відстані до пошкодження, обриву або неоднорідності в одномодовій волоконно-оптичній лінії. Модель розрахована на волокно 9/125 мкм, працює на довжині хвилі 1550 нм і допомагає вимірювати довжину оптичного кабелю, знаходити відбивні та невідбивні події, а також виконувати оперативну діагностику ВОЛЗ у польових умовах.

ALT 3305 орієнтований на монтажників, аварійні бригади, інженерів інтернет-провайдерів і спеціалістів операторів зв’язку, яким потрібно швидко отримати відстань до проблемної ділянки без складного налаштування. Автоматичний контроль ширини імпульсу спрощує роботу: прилад підбирає параметри тестового сигналу відповідно до вимірюваної лінії та допомагає оперативно локалізувати несправність.

Максимальна відстань для відбивної події становить 60 км за умови ≥1 дБ, а для невідбивної події — 20 км за умови ≥2,5 дБ. Мертва зона дорівнює 15 м. Точність визначення відстані для відбивної події становить ±(2 м + 2 × 10⁻⁴ × відстань). Таке поєднання параметрів дозволяє використовувати ALT 3305 для перевірки абонентських, магістральних і внутрішньооб’єктових одномодових оптичних ліній у межах заявлених характеристик.

Додатково в корпус інтегрований візуальний локатор несправностей VFL із довжиною хвилі 650 нм та вихідною потужністю 1 мВт. Червоне видиме випромінювання зручне для перевірки коротких ділянок, патч-кордів, пігтейлів, конекторів і пошуку дефектів поблизу точки підключення, зокрема в межах мертвої зони основного рефлектометричного вимірювання.

Основні переваги рефлектометра ALT 3305

• пошук обривів одномодового оптичного кабелю;
• визначення відстані до пошкодження або неоднорідності ВОЛЗ;
• вимірювання довжини оптичної лінії до 60 км для відбивної події;
• визначення невідбивних подій на відстані до 20 км;
• робоча довжина хвилі 1550 нм;
• підтримка одномодового волокна 9/125 мкм;
• оптичний роз’єм FC/PC;
• фотодетектор InGaAs;
• пікова потужність лазера ≥60 мВт;
• автоматичний контроль ширини імпульсу;
• мертва зона 15 м;
• вбудований VFL 650 нм потужністю 1 мВт;
• пошук відбивних і невідбивних розривів;
• швидке отримання відстані до несправності;
• захист корпусу від пилу, води та ударів для польового застосування;
• живлення від 3 батарей типу AA по 1,5 В;
• до 5000 вимірювань залежно від батарей;
• компактні розміри 190 × 100 × 50 мм;
• маса 450 г.

Технічні характеристики ALT 3305

Принцип роботи оптичного обривного рефлектометра

ALT 3305 подає в оптичне волокно короткий лазерний імпульс на довжині хвилі 1550 нм. Під час поширення світла частина енергії повертається до приладу через відбиття від кінця волокна, розриву, конектора або іншої неоднорідності. Рефлектометр аналізує час між відправленням імпульсу та надходженням зворотного сигналу, після чого розраховує відстань до події.

Для монтажника це означає, що немає потреби послідовно відкривати всі муфти, бокси або кабельні колодязі. Отримане значення дозволяє звузити ділянку пошуку, зіставити відстань зі схемою траси та перевірити найбільш імовірне місце пошкодження.

Автоматична конструкція контролю ширини імпульсу полегшує вибір робочого режиму. Коротші імпульси корисні для близьких подій і кращого просторового розділення, тоді як довші імпульси забезпечують більшу енергію сигналу для протяжних ліній. ALT 3305 виконує цей вибір автоматично, що особливо зручно для оперативної аварійної діагностики.

Відбивні та невідбивні пошкодження

Відбивні події

Відбивна подія виникає там, де частина світлового імпульсу повертається до приладу з вираженим відбиттям. До таких подій можуть належати відкритий кінець волокна, роз’єднаний або пошкоджений конектор, механічний розрив із повітряним проміжком та інші різкі зміни оптичного середовища.

Для відбивних подій максимальна відстань ALT 3305 становить 60 км за умови ≥1 дБ. Саме цей режим використовується для визначення довжини оптичного кабелю або пошуку вираженого обриву на протяжній одномодовій лінії.

Невідбивні події

Невідбивна подія характеризується збільшенням втрат без сильного зворотного відбиття. Такий характер можуть мати значний вигин, пошкодження волокна без повного повітряного розриву, неякісне зварне з’єднання або інша ділянка з локальним загасанням.

Максимальна відстань для невідбивної події становить 20 км за умови ≥2,5 дБ. Під час пошуку таких несправностей потрібно враховувати реальну структуру траси, кількість сплітерів, зварювань, конекторів і сумарний оптичний бюджет.

Робоча довжина хвилі 1550 нм

ALT 3305 виконує основне рефлектометричне вимірювання на довжині хвилі 1550 нм. Ця довжина хвилі широко застосовується в одномодових телекомунікаційних системах і є чутливою до макровигинів оптичного волокна.

Підвищена чутливість до вигину корисна під час пошуку ділянок, де кабель був затиснутий, укладений із надто малим радіусом або деформований у муфті, кросі чи кабельному каналі. Водночас результати на 1550 нм потрібно оцінювати з урахуванням конструкції конкретної лінії та типу встановленого обладнання.

Перед підключенням приладу активну лінію необхідно перевірити та, за потреби, від’єднати від передавального обладнання. У характеристиках ALT 3305 не заявлена можливість безпечного вимірювання через активний PON-сигнал, тому тестування слід виконувати на підготовленій ділянці відповідно до правил експлуатації мережі.

Одномодове волокно 9/125 мкм

Рефлектометр призначений для одномодового волокна 9/125 мкм. Позначення вказує на типовий діаметр серцевини та скляної оболонки волокна. Саме такий формат використовується у більшості міських, магістральних, абонентських і внутрішньооб’єктових телекомунікаційних ВОЛЗ.

ALT 3305 доцільно застосовувати для перевірки кабельних ліній FTTH, FTTB, транспортних сегментів провайдерської мережі, оптичних перемичок між будівлями, резервних волокон та інших одномодових трас у межах заявленої дальності.

Для багатомодового волокна в характеристиках сумісність не заявлена. Якщо потрібно діагностувати багатомодову лінію, слід використовувати рефлектометр із відповідною робочою довжиною хвилі та налаштуваннями.

Оптичний роз’єм FC/PC

Підключення тестованої лінії виконується через оптичний роз’єм FC/PC. Різьбова фіксація FC забезпечує стабільне механічне з’єднання, а полірування PC відповідає геометрії порту приладу.

Перед кожним вимірюванням конектор потрібно перевірити та очистити. Пил, жирова плівка або пошкодження ферули можуть створити додаткове відбиття, збільшити втрати й погіршити точність визначення події.

Не можна безпосередньо з’єднувати FC/PC із конектором APC без відповідного перехідного рішення. Різна геометрія полірування може спричинити повітряний проміжок, високі втрати та механічне пошкодження торців.

Детектор InGaAs і пікова потужність ≥60 мВт

У приймальному каналі використовується детектор InGaAs. Він реєструє слабкий зворотний сигнал, що повертається з оптичної лінії після проходження значної відстані.

Пікова потужність тестового лазера становить ≥60 мВт. Йдеться про потужність короткого вимірювального імпульсу, необхідного для рефлектометричного аналізу. Це значення не слід плутати з вихідною потужністю вбудованого VFL, яка становить 1 мВт.

Під час роботи не можна дивитися в оптичний порт приладу, конектор або торець підключеного волокна. Випромінювання 1550 нм є невидимим для людського ока, але потребує дотримання правил лазерної безпеки.

Мертва зона 15 м

Мертва зона — це ділянка після сильного відбиття, на якій приймач тимчасово не може коректно розрізняти наступну подію. Для ALT 3305 мертва зона становить 15 м.

Якщо пошкодження розташоване дуже близько до порту рефлектометра, воно може потрапити в цю зону. Для візуальної перевірки ближньої ділянки в прилад інтегрований VFL 650 нм потужністю 1 мВт.

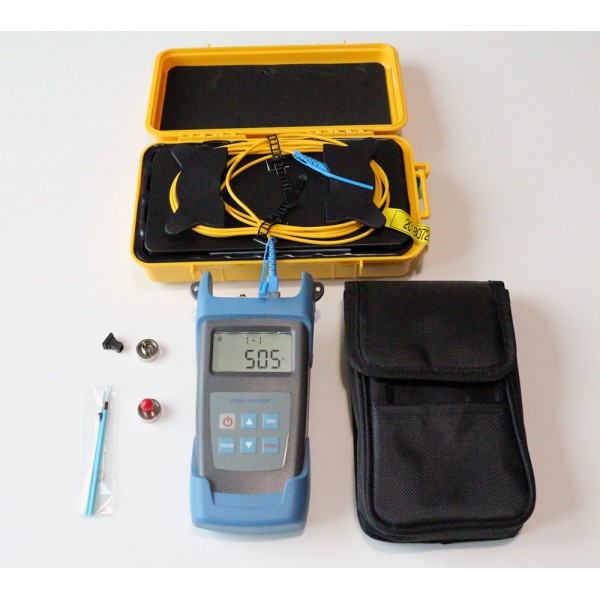

Під час відповідальних вимірювань також може використовуватися нормалізувальна котушка, яка відсуває перший конектор за межі початкової зони. Однак необхідність і довжину такої котушки визначають відповідно до завдання та методики тестування.

Точність визначення відстані

Точність відстані для відбивної події становить ±(2 м + 2 × 10⁻⁴ × відстань). Формула враховує постійну складову похибки 2 м і складову, що залежить від довжини вимірюваної ділянки.

Отримане значення слід зіставляти не з прямою географічною відстанню, а з реальною довжиною кабелю вздовж траси. У муфтах, колодязях, шафах і біля опор можуть бути технологічні запаси, петлі та обходи, які збільшують довжину волокна.

Для підвищення достовірності корисно виконати вимірювання з обох кінців лінії, якщо доступні обидві сторони. Порівняння результатів допомагає точніше локалізувати дефект і врахувати запас кабелю.

Вбудований VFL 650 нм, 1 мВт

Візуальний локатор несправностей формує видиме червоне випромінювання на довжині хвилі 650 нм. Його вихідна потужність становить 1 мВт.

VFL зручний для:

• перевірки цілісності короткого патч-корда;
• ідентифікації потрібного волокна;
• пошуку сильного перегину;
• перевірки механічного з’єднання;
• контролю швидкого оптичного конектора;
• виявлення дефекту поблизу точки підключення;
• пошуку несправності в межах мертвої зони 15 м.

VFL не вимірює відстань і не замінює основний рефлектометричний режим. Його слід розглядати як додатковий інструмент для наочної перевірки доступних і відносно коротких ділянок.

Живлення від 3 батарей AA

ALT 3305 живиться від 3 батарей типу AA з напругою 1,5 В. Стандартний формат елементів живлення зручний для виїзної роботи, оскільки комплект батарей легко замінити без спеціального зарядного пристрою.

Заявлений час роботи становить ≥5000 вимірювань і залежить від установлених батарей. На фактичний ресурс впливають якість елементів живлення, температура навколишнього середовища, тривалість окремих циклів і частота використання VFL.

Не рекомендується одночасно встановлювати старі й нові батареї або елементи різних типів. Під час тривалого зберігання батареї бажано вийняти, щоб уникнути пошкодження контактів у разі протікання.

Польове виконання

Корпус ALT 3305 має захист від пилу, води та ударів і призначений для використання в польових умовах. Прилад зручно застосовувати в телекомунікаційних шафах, оптичних кросах, кабельних колодязях, серверних і на зовнішніх ділянках мережі.

Водночас у характеристиках не зазначений конкретний клас IP. Тому не слід занурювати прилад у воду, залишати під сильним дощем або використовувати за наявності конденсату на оптичному порту.

Робоча температура становить -5...40 °C, температура зберігання — -10...60 °C, допустима вологість — 0...85% без конденсації.

Розміри та маса

Габарити рефлектометра становлять 190 × 100 × 50 мм, маса — 450 г. Компактний формат дозволяє носити ALT 3305 у комплекті аварійного або монтажного інструменту разом із вимірювачем оптичної потужності, VFL, очищувачем конекторів, патч-кордами та адаптерами.

Невелика маса зручна для щоденних виїздів, а розміри корпусу дозволяють працювати в обмеженому просторі біля оптичного кроса або розподільчого боксу.

Пошук обриву оптичного кабелю

Під час аварії ALT 3305 допомагає швидко визначити відстань до розриву від доступної точки підключення. Після вимірювання спеціаліст зіставляє результат зі схемою траси, журналом муфт і фактичним маршрутом прокладання кабелю.

Найбільш імовірними місцями пошкодження можуть бути:

• оптичні муфти та бокси;
• місця переходу між будівлями;
• кабельні колодязі;
• ділянки земляних робіт;
• зони натягування або провисання кабелю;
• місця сильного вигину;
• вводи в шафи та приміщення;
• пошкоджені патч-панелі або конектори.

Рефлектометр показує відстань уздовж волокна. Тому під час локалізації потрібно враховувати технологічні запаси кабелю, вертикальні підйоми, петлі та реальний маршрут траси.

Вимірювання довжини ВОЛЗ

ALT 3305 можна використовувати для визначення довжини одномодової оптичної лінії до відбивного кінця. Це корисно під час інвентаризації невідомого кабелю, перевірки резервного волокна або підготовки ремонтних робіт.

Для отримання коректного результату протилежний кінець повинен формувати подію, яку прилад може впевнено визначити. Якість конекторів, загальні втрати та структура лінії впливають на можливість вимірювання максимальної відстані.

Застосування в мережах FTTH і PON

У мережах FTTH ALT 3305 може використовуватися для перевірки відключених абонентських відгалужень, магістральних сегментів і волокон між розподільчими вузлами. Прилад допомагає визначити довжину до обриву або значної неоднорідності.

Під час роботи з PON потрібно враховувати наявність оптичних сплітерів. Розгалужена структура ускладнює інтерпретацію подій, а втрати сплітера зменшують доступну дальність. ALT 3305 насамперед зручний для простого пошуку обриву на виділеному або відключеному одномодовому волокні.

Для детального аналізу складної PON-мережі, вимірювання втрат окремих подій і роботи через активний сигнал може знадобитися повнофункціональний OTDR із відповідною довжиною хвилі та динамічним діапазоном.

Загальний порядок роботи з ALT 3305

1. Вивчіть схему оптичної лінії та визначте доступну точку підключення.
2. Переконайтеся, що тестована лінія від’єднана від активного передавального обладнання.
3. Перевірте стан FC/PC-порту та вимірювального патч-корда.
4. Очистіть усі конектори спеціальним інструментом.
5. Підключіть лінію без перекосу та надмірного зусилля.
6. Увімкніть ALT 3305.
7. Запустіть вимірювання відстані.
8. Дочекайтеся завершення автоматичного циклу.
9. Зафіксуйте отримане значення.
10. Зіставте відстань зі схемою кабельної траси.
11. За потреби використайте VFL для перевірки ближньої ділянки.
12. Виконайте повторне вимірювання для підтвердження результату.
13. Після роботи від’єднайте кабель і закрийте порт захисною заглушкою.

Як підвищити точність пошуку

• очищуйте конектори перед кожним підключенням;
• використовуйте справний вимірювальний патч-корд;
• не допускайте різких вигинів патч-корда біля приладу;
• повторюйте вимірювання кілька разів;
• порівнюйте результат із паспортною довжиною кабелю;
• враховуйте технологічні запаси в муфтах і шафах;
• за можливості тестуйте лінію з двох кінців;
• перевіряйте ближню ділянку вбудованим VFL;
• не підключайте PC-конектор безпосередньо до APC;
• не проводьте вимірювання через невідомий активний сигнал.

Типові помилки під час використання

• підключення забрудненого конектора;
• використання пошкодженого патч-корда;
• спроба вимірювання активної лінії без перевірки;
• ігнорування мертвої зони 15 м;
• плутання відстані по волокну з прямою відстанню на місцевості;
• неврахування кабельних запасів;
• безпосереднє з’єднання PC та APC;
• оцінювання невідбивної події як повного обриву;
• робота за наявності конденсату;
• використання розряджених або різних батарей;
• погляд у відкритий оптичний порт;
• спроба замінити ALT 3305 повним аналізатором рефлектограм у складній мережі.

Догляд і зберігання

Оптичний порт потрібно тримати закритим, коли прилад не використовується. Пил усередині адаптера може погіршити введення імпульсу та збільшити початкове відбиття.

Корпус очищують сухою або злегка зволоженою м’якою тканиною. Не слід використовувати агресивні розчинники, абразивні матеріали або заливати рідину в роз’єми.

Зберігати ALT 3305 потрібно за температури -10...60 °C та вологості 0...85% без конденсації. Перед тривалим зберіганням батареї бажано вийняти.

Сфери застосування ALT 3305

• пошук обривів одномодової ВОЛЗ;
• визначення відстані до пошкодження кабелю;
• вимірювання довжини оптичної лінії;
• аварійне відновлення мереж інтернет-провайдерів;
• перевірка резервних волокон;
• діагностика ліній між будівлями;
• контроль кабелю після прокладання;
• перевірка патч-кордів і пігтейлів за допомогою VFL;
• пошук сильних вигинів на коротких доступних ділянках;
• обслуговування оптичних кросів і муфт;
• монтаж мереж FTTH та FTTB;
• сервіс телекомунікаційних ліній;
• навчальні та лабораторні роботи з ВОЛЗ.

Для кого призначений прилад

• монтажники волоконно-оптичних ліній;
• аварійні бригади інтернет-провайдерів;
• інженери операторів зв’язку;
• спеціалісти з обслуговування FTTH і FTTB;
• сервісні інженери;
• системні інтегратори;
• працівники дата-центрів і телекомунікаційних вузлів;
• монтажники систем відеоспостереження з оптичними каналами;
• навчальні лабораторії та технічні заклади.

Поширені запитання про ALT 3305

Яку максимальну довжину лінії вимірює ALT 3305?

Максимальна відстань для відбивної події становить 60 км за умови ≥1 дБ.

Яка дальність для невідбивної події?

Максимальна відстань для невідбивної події становить 20 км за умови ≥2,5 дБ.

На якій довжині хвилі працює рефлектометр?

Основна робоча довжина хвилі становить 1550 нм.

Для якого волокна призначений прилад?

ALT 3305 розрахований на одномодове волокно 9/125 мкм.

Який оптичний роз’єм використовується?

Прилад оснащений оптичним роз’ємом FC/PC.

Який тип детектора встановлений?

У рефлектометрі використовується детектор InGaAs.

Яка пікова потужність лазера?

Пікова потужність вимірювального лазера становить ≥60 мВт.

Яка мертва зона ALT 3305?

Мертва зона становить 15 м.

Яка точність вимірювання відстані?

Для відбивної події точність становить ±(2 м + 2 × 10⁻⁴ × відстань).

Чи є вбудований візуальний локатор?

Так. Вбудований VFL працює на довжині хвилі 650 нм і має вихідну потужність 1 мВт.

Від чого живиться рефлектометр?

Живлення забезпечують 3 батареї типу AA з напругою 1,5 В.

Скільки вимірювань можна виконати?

Заявлений час роботи становить ≥5000 вимірювань і залежить від батарей.

Яка робоча температура?

Робочий діапазон температур становить -5...40 °C.

Яка температура зберігання?

Температура зберігання становить -10...60 °C.

Які розміри та маса приладу?

Розміри ALT 3305 становлять 190 × 100 × 50 мм, маса — 450 г.

Чи можна тестувати багатомодове волокно?

У характеристиках заявлене одномодове волокно 9/125 мкм. Підтримка багатомодового волокна не зазначена.

Чи можна працювати на активній PON-лінії?

Можливість безпечного тестування через активний сигнал у характеристиках не заявлена. Лінію потрібно підготувати та перевірити перед підключенням.

Чи замінює ALT 3305 повнофункціональний OTDR?

ALT 3305 оптимізований для швидкого визначення відстані до обриву або вираженої неоднорідності. Для детального аналізу втрат усіх подій і складних розгалужених мереж може знадобитися повнофункціональний OTDR.

Чому варто купити оптичний рефлектометр ALT 3305

ALT 3305 поєднує просте керування, автоматичний контроль ширини імпульсу та дальність до 60 км для відбивної події. Прилад допомагає швидко перейти від факту відсутності зв’язку до конкретної відстані, на якій слід шукати пошкодження.

Вбудований VFL 650 нм потужністю 1 мВт доповнює основний режим і спрощує перевірку ближніх ділянок, патч-кордів та конекторів. Живлення від 3 стандартних батарей AA і ресурс ≥5000 вимірювань роблять модель зручною для мобільних сервісних бригад.

Компактний корпус 190 × 100 × 50 мм і маса 450 г дозволяють постійно тримати прилад у польовому комплекті. Захист від пилу, води та ударів розрахований на робочі умови монтажу й аварійного обслуговування.

Купити оптичний обривний рефлектометр ALT 3305 в Україні

Замовити ALT 3305 доцільно для пошуку обривів, вимірювання довжини одномодової ВОЛЗ і швидкої локалізації аварійних ділянок. Модель підходить для інтернет-провайдерів, операторів зв’язку, монтажних організацій і сервісних інженерів.

Перед покупкою звірте ключові характеристики з вашим завданням: робоча довжина хвилі 1550 нм, одномодове волокно 9/125 мкм, відбивна дальність 60 км, невідбивна дальність 20 км, мертва зона 15 м, FC/PC і вбудований VFL 650 нм потужністю 1 мВт.

Оптичний обривний рефлектометр ALT 3305 — практичний тестер ВОЛЗ для спеціаліста, якому важливі швидке визначення відстані до несправності, автономна робота та зрозумілий процес діагностики без зайвого ускладнення польових вимірювань.
