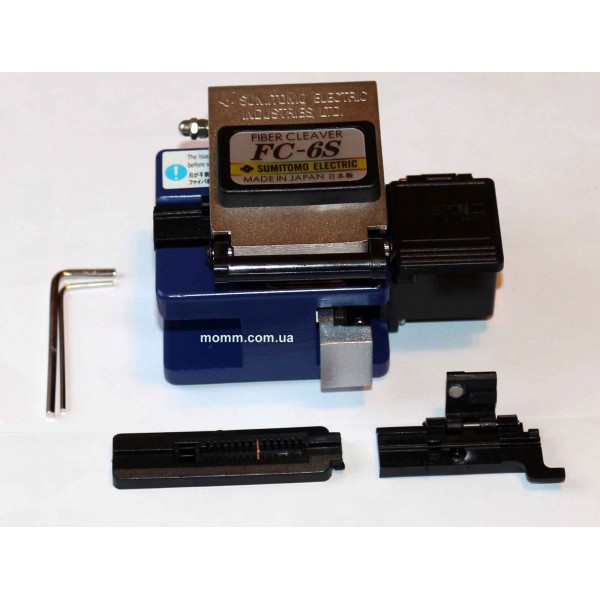

Сколювач оптичного волокна FC-6S-C з контейнером для уламків

FC-6S-C — професійний сколювач оптичного волокна з контейнером для збору відколотих фрагментів скла. Інструмент призначений для підготовки рівного торця волокна перед дуговим зварюванням, установленням механічного з’єднувача або монтажем швидкого оптичного конектора. Модель працює з волокном діаметром 125 мкм, підтримує від 1 до 12 волокон і розрахована на поширені розміри одного волокна 0,25 та 0,9 мм.

Якість сколу є одним із ключових чинників надійного оптичного з’єднання. Навіть сучасний зварювальний апарат не зможе повністю компенсувати нерівний торець, значний кут, тріщину або забруднення. FC-6S-C допомагає сформувати типовий кут сколу менше 0,5 градуса та підготувати волокно з довжиною, необхідною для подальшої технологічної операції.

Головна конструктивна особливість цієї версії — контейнер для збору уламків оптичного волокна. Після сколювання відокремлена частина скла потрапляє у спеціальну ємність, а не залишається на столі, у муфті або на робочому одязі. Це спрощує підтримання чистоти та зменшує ризик випадкового контакту з тонкими гострими фрагментами.

У комплекті постачаються додатковий адаптер, запасний ніж, дозатор і стрипер CFS-2. Завдяки такій комплектації FC-6S-C підходить як для стаціонарної майстерні, так і для виїзної роботи під час монтажу FTTH, FTTB, PON, оптичних кросів, муфт і абонентських ліній.

Основні переваги FC-6S-C

• точне сколювання оптичного волокна перед зварюванням або механічним з’єднанням;
• контейнер для збору відколотих фрагментів оптичного волокна;
• робота з волокном діаметром 125 мкм;
• підтримка від 1 до 12 волокон;
• підтримка розміру одного волокна 0,25 і 0,9 мм;
• довжина сколу 10 мм; 9–16 мм для 0,25 мм; 10–16 мм для 0,9 мм;
• типовий кут сколу менше 0,5 градуса;
• ресурс сколів близько 36 тисяч;
• додаткова канавка в адаптері для FTTN-волокон;
• запасний ніж у комплекті;
• стрипер CFS-2 у комплекті;
• дозатор у комплекті;
• додатковий адаптер у комплекті;
• компактні розміри 6,3 × 7,6 × 6,3 см;
• маса сколювача 0,43 кг;
• ручна робота без батарей і зовнішнього живлення.

Технічні характеристики сколювача FC-6S-C

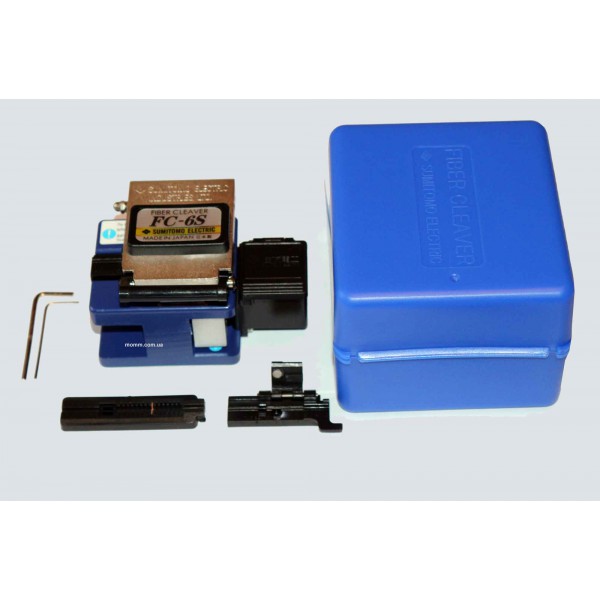

Комплектація FC-6S-C

Для чого потрібен сколювач оптичного волокна

Оптичне волокно виготовлене зі скла та потребує спеціальної технології підготовки. Його не можна якісно відрізати звичайними ножицями, бокорізами або монтажним ножем. Після такого різання торець матиме нерівності, тріщини та непередбачуваний кут, що негативно вплине на зварювання або механічний контакт.

Сколювач створює контрольовану мікроподряпину на поверхні очищеного волокна, після чого скло розділяється по заданій лінії. У результаті формується торець, максимально наближений до перпендикулярного положення відносно поздовжньої осі.

FC-6S-C застосовується перед:

• дуговим зварюванням оптичного волокна;
• монтажем швидких конекторів;
• установленням механічних з’єднувачів;
• ремонтом пігтейлів і патч-кордів;
• підготовкою волокон у муфті або оптичному кросі;
• підключенням абонентської лінії FTTH;
• лабораторними та навчальними роботами з ВОЛЗ.

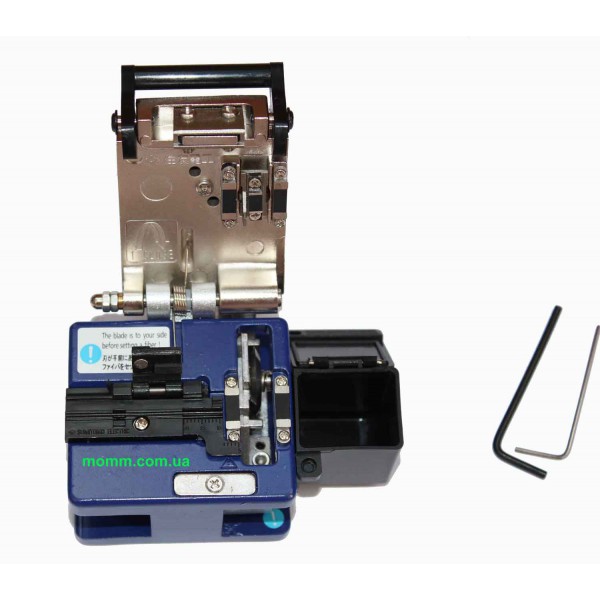

Контейнер для збору уламків

Після кожного сколу від волокна відокремлюється тонкий фрагмент скла. Такий уламок майже непомітний, але має гострі краї та може потрапити в шкіру, одяг або очі. Збирати його руками або залишати на робочій поверхні небезпечно.

FC-6S-C оснащений контейнером, який приймає відколоті частини під час робочого циклу. Це особливо зручно під час серійного зварювання в оптичних муфтах, де монтажник послідовно готує багато волокон і не повинен після кожної операції окремо шукати уламок.

Контейнер не скасовує необхідності дотримуватися правил безпеки. Його потрібно регулярно спорожнювати у спеціально призначену закриту ємність. Не слід відкривати заповнений контейнер над столом, сумкою з інструментами або кабельною касетою.

Робота з волокном діаметром 125 мкм

Сколювач призначений для оптичного волокна діаметром 125 мкм. Це діаметр скляної оболонки після видалення полімерного покриття. Такий формат використовується в більшості телекомунікаційних одномодових і багатомодових волокон.

Перед установленням у сколювач потрібно зняти необхідну ділянку захисного покриття за допомогою стрипера CFS-2 або іншого сумісного інструменту. Оголене скло очищують безворсовою серветкою та відповідним спиртовим засобом.

На волокні не повинно залишатися полімеру, гідрофобного заповнювача, пилу чи волокон тканини. Забруднення порушує правильне положення в напрямній і може переноситися на притискні поверхні та ніж.

Підтримка від 1 до 12 волокон

У характеристиках FC-6S-C зазначена кількість волокон від 1 до 12. Це дозволяє використовувати інструмент не лише для типового одиночного волокна, а й для відповідних багатоволоконних або стрічкових конфігурацій за умови правильного адаптера та дотримання технології.

Під час роботи з групою волокон важливо забезпечити їх рівне положення. Окремі волокна не повинні перехрещуватися, виступати або зміщуватися відносно робочої площини. Після сколювання всі торці мають відповідати вимогам подальшого зварювання.

Для одиночного волокна монтажник повинен перевірити, що воно лежить у відповідній канавці без перекосу та не затиснуте за очищену скляну частину в неправильному місці.

Розміри волокна 0,25 і 0,9 мм

FC-6S-C підтримує розмір одного волокна 0,25 і 0,9 мм. Ці значення стосуються поширених варіантів захисного покриття та буферизації, які зустрічаються у кабельних модулях, пігтейлах і монтажних волокнах.

Волокно має бути встановлене у відповідну напрямну. Ділянка з покриттям фіксується в передбаченій зоні, а очищена скляна частина проходить до ножа. Неправильне укладання може змінити фактичну довжину сколу або створити бокове навантаження.

Довжина сколу для 0,25 і 0,9 мм

У картці товару наведено такі значення довжини сколу: 10 мм; 9–16 мм для волокна 0,25 мм; 10–16 мм для волокна 0,9 мм. Ці параметри потрібно використовувати без довільної зміни та звіряти з вимогами зварювального апарата, механічного з’єднувача або швидкого конектора.

Надто коротке волокно може не зайняти правильне положення у тримачі або не дійти до внутрішньої точки контакту швидкого конектора. Надто довга очищена ділянка збільшує ризик забруднення, вигину та випадкового пошкодження.

Типовий кут сколу менше 0,5 градуса

Для FC-6S-C заявлений типовий кут сколу менше 0,5 градуса. Невелике відхилення від перпендикулярного торця важливе для точного вирівнювання двох волокон у зварювальному апараті.

Якщо кут надмірний, між торцями може утворюватися нерівномірний проміжок. Це ускладнює центрування, збільшує ймовірність повторного сколювання та може впливати на оптичні втрати з’єднання.

Фактична якість залежить не лише від конструкції інструменту, а й від стану ножа, чистоти волокна, правильності укладання та техніки оператора. Якщо зварювальний апарат регулярно відхиляє торець, потрібно перевірити всі ці чинники.

Ресурс близько 36 тисяч сколів

Заявлений ресурс сколювача становить близько 36 тисяч операцій. Такий показник робить FC-6S-C придатним для професійної експлуатації монтажними бригадами, сервісними центрами та інтернет-провайдерами.

Ресурс залежить від правильного використання. Ніж призначений виключно для скляного оптичного волокна. Контакт із мідним або сталевим дротом, металевим інструментом, піском чи іншими твердими частинками може пошкодити ріжучу кромку.

Для збереження стабільної роботи необхідно:

• очищувати волокно перед кожним сколом;
• не допускати накопичення гідрофобного заповнювача;
• регулярно очищувати напрямну і притискні поверхні;
• не торкатися ножа руками;
• не використовувати сколювач як різак для інших матеріалів;
• захищати інструмент від падінь і ударів;
• своєчасно обслуговувати або замінювати ніж.

Запасний ніж у комплекті

Комплект постачання включає запасний ніж. Це важлива перевага для професійної роботи, оскільки після вичерпання ресурсу або механічного пошкодження ріжучого елемента інструмент можна відновити без придбання нового сколювача.

Заміна ножа є точною сервісною операцією. Після встановлення потрібно перевірити його висоту, положення та якість контрольних сколів. Неправильне регулювання може призвести до неповного відділення волокна, тріщин або надмірного кута.

Ріжучу кромку не можна торкатися пальцями чи металевим інструментом. Роботу слід виконувати на чистій освітленій поверхні, використовуючи сумісні кріплення та рекомендований порядок регулювання.

Стрипер CFS-2 у комплекті

Стрипер CFS-2 використовується для зняття захисного покриття з оптичного волокна перед очищенням і сколюванням. Наявність стрипера в комплекті дозволяє виконати основну підготовчу операцію без придбання окремого інструменту.

Під час зачищення потрібно знімати покриття рівним контрольованим рухом. Надмірне бокове зусилля або пошкоджені робочі кромки можуть подряпати скло, після чого волокно зламається ще до нормального сколу.

Після кожної серії операцій робочі частини стрипера також потрібно очищувати від залишків полімеру та гідрофобного заповнювача.

Дозатор у комплекті

Дозатор призначений для зручного використання очищувальної рідини під час підготовки волокна. Контрольоване змочування безворсової серветки допомагає не витрачати надмірну кількість засобу та підтримувати порядок на робочому місці.

Для очищення необхідно використовувати рідину, сумісну з технологією роботи з оптичним волокном. Після протирання потрібно дочекатися випаровування залишків і не торкатися очищеної ділянки.

Додатковий адаптер і канавка для FTTN-волокон

FC-6S-C має додаткову канавку в адаптері для FTTN-волокон, а в комплект постачання входить додатковий адаптер. Це розширює можливості фіксації волокна під час монтажних робіт.

Перед використанням адаптера потрібно переконатися, що волокно відповідає його геометрії та правильно розташовується відносно ножа. Не слід прикладати надмірне зусилля до кабелю, який не входить у напрямну або фіксується з перекосом.

Розміри 6,3 × 7,6 × 6,3 см і маса 0,43 кг

Габарити сколювача становлять 6,3 × 7,6 × 6,3 см, маса — 0,43 кг. Компактний формат дозволяє розмістити інструмент у монтажному кейсі разом зі зварювальним апаратом, захисними гільзами, очищувальними матеріалами та вимірювальним обладнанням.

Для роботи сколювач потрібно ставити на рівну й стійку поверхню. Нестабільне положення може призвести до зміщення волокна під час закриття притиску або переміщення ножа.

Підготовка волокна перед сколюванням

1. Визначте потрібну довжину сколу відповідно до подальшої операції.
2. Зніміть полімерне покриття стрипером CFS-2.
3. Перевірте, чи немає подряпин або надломів на оголеному волокні.
4. Очистіть скло безворсовою серветкою з відповідною рідиною.
5. Використовуйте дозатор для контрольованого змочування серветки.
6. Не торкайтеся очищеної ділянки пальцями.
7. Не згинайте оголене волокно з малим радіусом.
8. Одразу встановіть волокно у відповідну напрямну FC-6S-C.

Загальний порядок використання FC-6S-C

1. Поставте сколювач на чисту рівну поверхню.
2. Перевірте контейнер для уламків і за потреби спорожніть його.
3. Очистіть напрямну, притиски та робочу зону.
4. Відкрийте притискний механізм.
5. Установіть підготовлене волокно у відповідну канавку.
6. Виберіть потрібну довжину сколу.
7. Переконайтеся, що волокно лежить рівно, без перекосу.
8. Закрийте притискні елементи у правильній послідовності.
9. Плавно виконайте робочий цикл ножа.
10. Відкрийте сколювач і обережно вийміть волокно.
11. Не торкайтеся сформованого торця.
12. Переконайтеся, що уламок потрапив у контейнер.
13. Одразу встановіть волокно у зварювальний апарат або з’єднувач.

Використання перед дуговим зварюванням

Після сколювання волокно встановлюють у тримач зварювального апарата. Камери або оптична система оцінюють положення, кут і стан торців, після чого виконується центрування та дугове з’єднання.

Сформований торець не потрібно повторно протирати. Будь-який контакт із серветкою або пальцями може залишити частинки й погіршити результат. Якщо апарат повідомляє про дефект, волокно слід повторно зачистити та сколоти.

Для стабільної роботи важливо використовувати однакову технологію підготовки обох волокон: однакову довжину, чистий інструмент і правильне положення у тримачах.

Монтаж швидких оптичних конекторів

FC-6S-C можна використовувати для підготовки волокна перед установленням швидкого конектора. Довжина сколу повинна відповідати інструкції виробника конкретного конектора.

Якщо волокно надто коротке, воно не дійде до внутрішньої точки контакту. Якщо надто довге, може зігнутися всередині корпуса та створити додаткові втрати. Після монтажу з’єднання потрібно перевірити візуальним локатором і вимірювачем оптичної потужності.

Робота з механічними з’єднувачами

У механічному з’єднувачі два підготовлені торці вирівнюються у прецизійній напрямній. Якість контакту залежить від кута, чистоти та довжини сколу. FC-6S-C допомагає підготувати волокно для такого з’єднання в межах заявлених параметрів.

Монтаж потрібно виконувати відразу після сколювання. Тривале перебування оголеного торця на повітрі збільшує ризик потрапляння пилу та випадкового пошкодження.

Застосування в мережах FTTH, FTTB і PON

Сколювач підходить для підготовки волокна під час підключення абонентів FTTH, монтажу розподільчих боксів, ремонту магістральних і абонентських кабелів, установлення пігтейлів та відновлення пошкоджених ділянок ВОЛЗ.

У PON-мережах кожне додаткове загасання зменшує запас оптичного бюджету. Тому якісний скол важливий як для зварного з’єднання, так і для швидкого конектора. Після завершення робіт потрібно перевірити рівень оптичної потужності PON-тестером або відповідним вимірювачем.

Очищення та технічне обслуговування

Робочі поверхні FC-6S-C потрібно регулярно очищувати. Особливу увагу слід приділяти напрямним канавкам, притискам, зоні ножа та механізму контейнера. Залишки гідрофобного заповнювача можуть заважати правильному центруванню волокна та погіршувати форму сколу.

Для очищення використовують безворсовий матеріал і спиртовмісний засіб, сумісний із оптичним монтажем. Не можна торкатися ріжучої кромки металевою голкою, викруткою або жорстким пінцетом.

Після очищення потрібно дочекатися повного висихання. Волокно не слід встановлювати на вологу напрямну.

Ознаки зниження якості сколу

• зварювальний апарат регулярно показує надмірний кут;
• торець має тріщину, виступ або відкол;
• волокно не відділяється за один цикл;
• потрібне повторне переміщення ножа;
• збільшується кількість повторних зварювань;
• після сколювання утворюється нерівна поверхня;
• волокно зміщується у напрямній;
• на робочих поверхнях накопичився заповнювач або пил.

Спочатку потрібно очистити сколювач і повторно перевірити підготовку волокна. Якщо проблема зберігається, слід перевірити положення та стан ножа, а за потреби виконати заміну.

Правила безпечної роботи

• не торкайтеся ріжучої кромки пальцями;
• не використовуйте сколювач для металевого дроту;
• не залишайте уламки волокна на робочій поверхні;
• регулярно спорожнюйте контейнер у закриту ємність;
• не допускайте падіння інструменту;
• не прикладайте надмірне зусилля до рухомих деталей;
• не торкайтеся оголеного волокна та готового торця;
• не їжте й не пийте на робочому місці;
• після завершення робіт уважно очистіть стіл та інструмент.

Типові помилки під час роботи

• сколювання неочищеного волокна;
• залишки полімерного покриття на склі;
• неправильний вибір канавки або адаптера;
• перекіс волокна відносно ножа;
• невідповідна довжина сколу;
• дотик до торця після сколювання;
• накопичення уламків у переповненому контейнері;
• відсутність регулярного очищення напрямних;
• контакт ножа з металевим інструментом;
• використання пошкодженого стрипера;
• робота на нестійкій поверхні;
• транспортування без захисту від ударів.

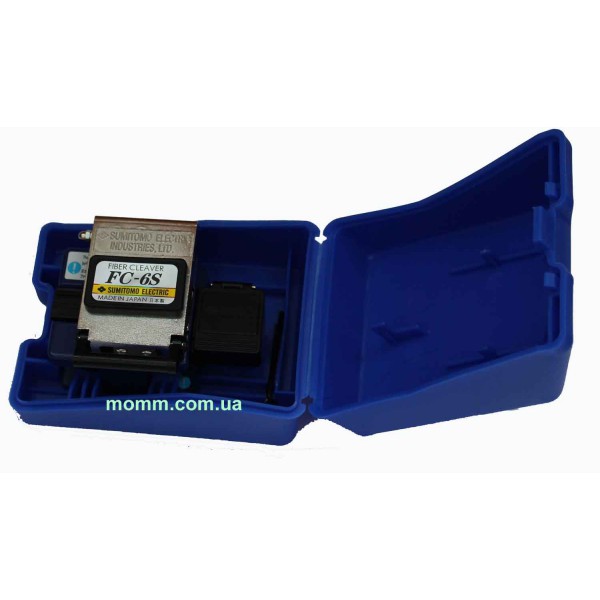

Зберігання і транспортування

FC-6S-C потрібно зберігати у сухому чистому місці, захищеному від пилу, вологи та механічних ударів. Бажано використовувати жорсткий кейс або окреме відділення монтажної валізи.

Не слід перевозити сколювач разом із важкими плоскогубцями, ключами та іншими металевими інструментами без розділення. Удар може порушити положення ножа, геометрію напрямної або роботу контейнера.

Перед пакуванням потрібно спорожнити контейнер, очистити робочі поверхні та закрити механізм. Після перенесення з холоду в тепле приміщення необхідно дочекатися висихання можливого конденсату.

Сфери застосування FC-6S-C

• монтаж волоконно-оптичних ліній зв’язку;
• підготовка волокна перед дуговим зварюванням;
• підключення абонентів FTTH;
• будівництво мереж FTTB і PON;
• монтаж оптичних муфт, кросів і розподільчих боксів;
• установлення швидких оптичних конекторів;
• робота з механічними з’єднувачами;
• ремонт пігтейлів і патч-кордів;
• відновлення пошкоджених ділянок ВОЛЗ;
• робота з одиночними та багатоволоконними конфігураціями;
• сервісні й аварійні роботи;
• навчальні та лабораторні завдання.

Для кого призначений сколювач

• монтажники ВОЛЗ;
• зварювальники оптичного волокна;
• майстри підключення FTTH;
• інженери інтернет-провайдерів;
• аварійні телекомунікаційні бригади;
• сервісні інженери;
• працівники операторів зв’язку;
• системні інтегратори;
• спеціалісти дата-центрів;
• навчальні лабораторії та технічні заклади.

Поширені запитання про FC-6S-C

Для якого діаметра волокна призначений FC-6S-C?

Сколювач працює з оптичним волокном діаметром 125 мкм.

Скільки волокон підтримує інструмент?

У характеристиках зазначена кількість від 1 до 12 волокон.

Які розміри одного волокна підтримуються?

Заявлені значення 0,25 і 0,9 мм.

Яка довжина сколу?

У картці наведено 10 мм; 9–16 мм для 0,25 мм і 10–16 мм для 0,9 мм.

Який кут сколу?

Типовий кут сколу становить менше 0,5 градуса.

Який ресурс сколювача?

Ресурс сколів становить близько 36 тисяч.

Чи є контейнер для уламків?

Так. FC-6S-C комплектується контейнером для збору відколотих фрагментів оптичного волокна.

Чи входить запасний ніж?

Так. Запасний ніж зазначений у комплекті постачання.

Чи є стрипер у комплекті?

Так. У комплект входить стрипер CFS-2.

Чи є дозатор?

Так. Дозатор входить до комплекту.

Які розміри сколювача?

Розміри становлять 6,3 × 7,6 × 6,3 см.

Яка маса FC-6S-C?

Маса сколювача становить 0,43 кг.

Чи потрібне живлення?

Ні. Це ручний механічний інструмент.

Чи можна використовувати FC-6S-C для швидких конекторів?

Так, якщо довжина сколу відповідає вимогам конкретного конектора.

Чи можна різати мідний дріт?

Ні. Ніж призначений для оптичного волокна, а метал може пошкодити ріжучу кромку.

Чому варто купити сколювач FC-6S-C

FC-6S-C поєднує прецизійну підготовку волокна, контейнер для безпечнішого збору уламків і розширену комплектацію. Модель підходить для волокна 125 мкм, підтримує від 1 до 12 волокон і поширені розміри 0,25 та 0,9 мм.

Типовий кут менше 0,5 градуса та ресурс близько 36 тисяч сколів роблять інструмент практичним для регулярної професійної роботи. Запасний ніж допомагає продовжити експлуатацію після зношування основного ріжучого елемента.

Стрипер CFS-2, дозатор і додатковий адаптер формують корисний комплект для підготовки волокна. Монтажнику не потрібно окремо підбирати базові аксесуари для зачистки та очищення.

Купити сколювач FC-6S-C з контейнером в Україні

Замовити FC-6S-C варто для монтажу, ремонту й обслуговування волоконно-оптичних мереж. Інструмент підходить інтернет-провайдерам, монтажним організаціям, сервісним центрам і майстрам, які регулярно виконують зварювання або встановлюють швидкі конектори.

Перед покупкою звірте основні параметри зі своїми завданнями: волокно 125 мкм, кількість від 1 до 12, розміри 0,25 і 0,9 мм, довжина сколу 10 мм; 9–16 мм для 0,25 мм; 10–16 мм для 0,9 мм, типовий кут менше 0,5 градуса, ресурс близько 36 тисяч сколів, габарити 6,3 × 7,6 × 6,3 см і маса 0,43 кг.

Сколювач оптичного волокна FC-6S-C з контейнером стане практичним робочим інструментом для підготовки торців у мережах FTTH, FTTB, PON та інших ВОЛЗ. Регулярне очищення, правильна фіксація волокна та акуратне поводження з ножем допоможуть підтримувати стабільну якість сколу протягом тривалого строку експлуатації.
