Затискач ALT RC для вилучення оптичних конекторів LC і SC з панелей

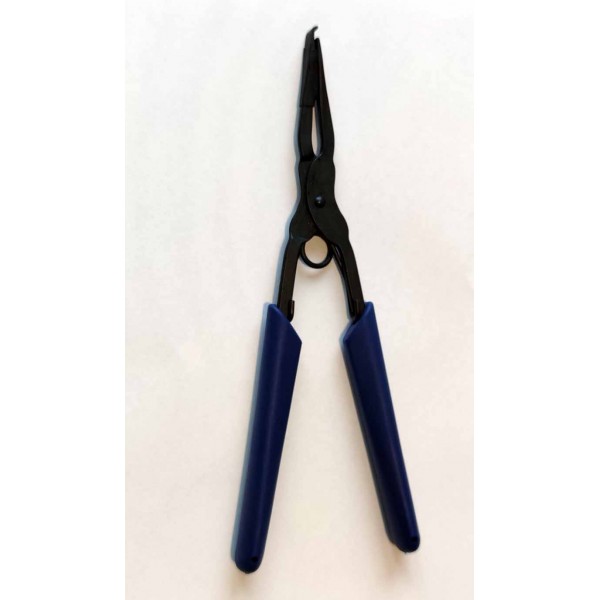

Затискач ALT RC — спеціалізований ручний інструмент для акуратного вилучення оптичних конекторів LC і SC з адаптерних панелей, оптичних кросів, розподільчих боксів та щільно укомплектованих телекомунікаційних шаф. Модель створена для ситуацій, коли пальцями складно надійно захопити корпус конектора, натиснути на фіксатор і витягнути його без бокового навантаження на патч-корд або сусідні з’єднання.

ALT RC буде корисним під час монтажу, сервісного обслуговування, перемикання портів і аварійного ремонту волоконно-оптичних ліній. Інструмент допомагає працювати в обмеженому просторі, де поруч установлені десятки адаптерів, а доступ до потрібного LC- або SC-конектора ускладнений сусідніми патч-кордами, маркуванням, кабельними органайзерами чи дверцятами шафи.

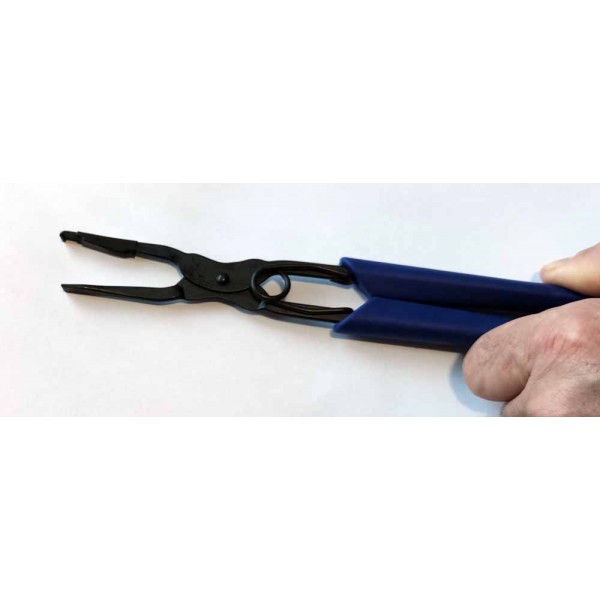

Конструкція затискача відрізняється простотою використання. Монтажник позиціонує робочу частину на корпусі оптичного конектора, контролює фіксатор і виконує вилучення рівним рухом уздовж осі адаптера. Такий підхід допомагає зменшити ризик перекосу, різкого ривка, натягування волокна та випадкового від’єднання сусідніх портів.

У картці товару ALT RC зазначений як практична заміна дорожчих затискачів Jonard FCT-100 і Miller IET. Модель орієнтована на професійних монтажників ВОЛЗ, інженерів інтернет-провайдерів, працівників дата-центрів, сервісні бригади та спеціалістів, які регулярно обслуговують оптичні панелі з конекторами LC і SC.

Основні переваги затискача ALT RC

• вилучення оптичних конекторів LC з адаптерних панелей;
• вилучення оптичних конекторів SC з оптичних кросів і панелей;
• зручна робота у щільно заповнених телекомунікаційних шафах;
• контрольоване захоплення корпусу конектора;
• зниження ризику натягування оптичного патч-корда;
• допомога під час натискання та утримання фіксатора;
• акуратне перемикання портів без зайвого контакту із сусідніми роз’ємами;
• простота конструкції та використання;
• застосування під час монтажу, ремонту й технічного обслуговування ВОЛЗ;
• робота в оптичних кросах, патч-панелях, боксах і серверних шафах;
• практична заміна затискачів Jonard FCT-100 і Miller IET;
• ручна експлуатація без живлення та додаткового налаштування.

Характеристики ALT RC

Для чого потрібен інструмент для вилучення оптичних конекторів

Конектори LC і SC мають механічні фіксатори, які утримують їх в оптичному адаптері. У відкритій панелі з невеликою кількістю підключень конектор часто можна від’єднати пальцями. Проте в реальних телекомунікаційних шафах порти розташовані щільно, патч-корди проходять через органайзери, а простір перед адаптерною планкою обмежений.

Спроба витягнути конектор за кабель або захисний хвостовик є небажаною. Таке навантаження передається на місце з’єднання волокна з ферулою, на обтискний елемент і внутрішню частину патч-корда. Навіть якщо видимого пошкодження немає, надмірне натягування може погіршити механічну надійність з’єднання.

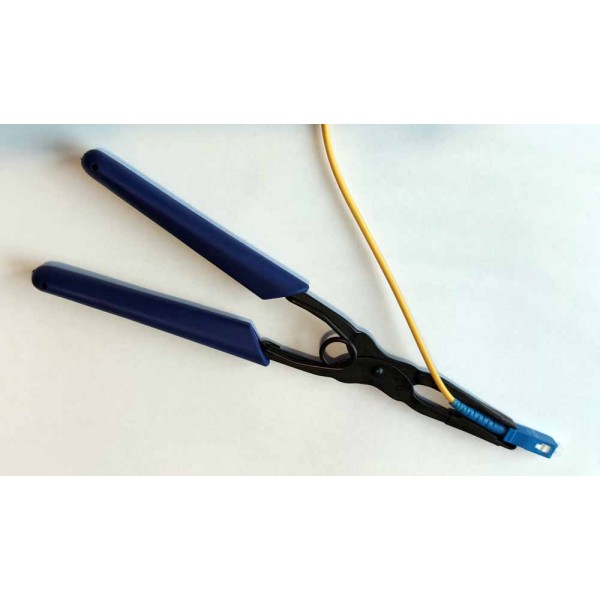

Затискач ALT RC дозволяє працювати безпосередньо з корпусом конектора. Інструмент допомагає точніше спрямувати зусилля, не тягнути за кабель і не зміщувати сусідні патч-корди. Це особливо важливо під час перемикань у діючій мережі, де випадкове від’єднання сусіднього порту може призвести до втрати сервісу іншого абонента або обладнання.

Робота з конекторами LC

LC-конектор має компактний корпус і часто застосовується в обладнанні з високою щільністю портів. Його можна зустріти в SFP-модулях, патч-панелях, оптичних кросах, касетах і серверних рішеннях. Невеликі розміри є перевагою для щільного монтажу, але водночас ускладнюють ручне вилучення.

Коли LC-конектори встановлені поруч, пальцями складно дістатися до засувки, не торкаючись сусідніх роз’ємів. ALT RC допомагає захопити потрібний конектор і виконати контрольоване від’єднання. Монтажник може працювати точніше, не натискаючи на корпуси сусідніх адаптерів і не створюючи різкого натягу патч-корда.

Перед вилученням LC-конектора необхідно переконатися, що вибраний правильний порт. Доцільно звірити маркування на панелі, кабельному органайзері та патч-корді. Після від’єднання відкритий торець потрібно одразу закрити чистою захисною заглушкою або підключити до підготовленого адаптера.

Робота з конекторами SC

SC-конектори широко використовуються в мережах FTTH, PON, у кросах інтернет-провайдерів, абонентських боксах, оптичних розетках і вимірювальному обладнанні. Корпус SC більший за LC, однак у щільній панелі доступ до нього також може бути обмежений.

Під час вилучення SC важливо працювати уздовж осі адаптера. Бокове навантаження може впливати на корпус адаптера, фіксатор і ферулу. Затискач ALT RC допомагає утримувати конектор у правильному положенні та виконувати рівномірний рух без ривків.

Перед роботою слід перевірити тип полірування та колір корпусу, особливо якщо на одній панелі використовуються SC/UPC і SC/APC. Після перемикання необхідно зберегти правильну відповідність портів і не допускати прямого з’єднання несумісних типів полірування.

Застосування в оптичних кросах

Оптичний крос є точкою завершення, розподілу та комутації волокон. У ньому можуть розташовуватися адаптерні панелі, пігтейли, касети зі зварюваннями та велика кількість патч-кордів. Під час планового перемикання спеціалісту потрібно вилучити конкретний конектор, не порушивши роботу сусідніх каналів.

ALT RC допомагає працювати в умовах обмеженого доступу. Затискач можна використовувати під час зміни порту, заміни патч-корда, перевірки адаптера, очищення конектора або підключення вимірювального приладу.

Перед початком робіт рекомендується зафіксувати початкову схему підключень. Для відповідальних вузлів корисно зробити фотографію панелі, перевірити підпис порту та підготувати маркування для тимчасово від’єднаного кабелю.

Застосування в патч-панелях і серверних шафах

У дата-центрах і серверних використовуються панелі з високою щільністю LC-портів. Патч-корди можуть бути прокладені через горизонтальні та вертикальні органайзери, що обмежує доступ до фіксаторів.

Звичайне ручне від’єднання в такій ситуації може вимагати зміщення кількох сусідніх кабелів. Це створює ризик випадкового перегину, від’єднання або порушення маркування. ALT RC дозволяє точніше дістатися до потрібного конектора без значного втручання в сусідні з’єднання.

Інструмент особливо корисний під час міграції портів, заміни SFP-модуля, діагностики каналу, очищення оптичного інтерфейсу та планового обслуговування активного мережевого обладнання.

Використання в мережах FTTH і PON

У мережах FTTH і PON затискач може застосовуватися в оптичних кросах, розподільчих шафах, боксах, сплітерних панелях та абонентських вузлах. Конектори SC часто використовуються для підключення сплітерів, пігтейлів, патч-кордів і вимірювального обладнання.

Під час аварійної діагностики спеціалісту може знадобитися від’єднати лінію від адаптера, підключити вимірювач оптичної потужності, PON-тестер, візуальний локатор або рефлектометр. ALT RC спрощує вилучення конектора з панелі та допомагає уникнути тягового навантаження на кабель.

Після завершення вимірювання потрібно очистити конектор, перевірити його торець і відновити початкове підключення. Якщо роботи виконуються на діючій PON-гілці, необхідно дотримуватися внутрішньої процедури оператора та попередньо переконатися, що відключення не вплине на інших користувачів.

Чому не варто тягнути оптичний конектор за кабель

Оптичний патч-корд складається з тонкого волокна, захисних елементів, зовнішньої оболонки та конектора. Місце входу кабелю в корпус має обмежену механічну міцність і не призначене для регулярного вилучення роз’єму шляхом натягування.

Якщо тягнути за кабель, зусилля може передаватися на внутрішнє кріплення, волокно та зону біля ферули. Наслідком можуть стати нестабільні втрати, пошкодження оболонки, ослаблення фіксації або прихований перелом.

Правильний підхід полягає в захопленні корпусу конектора, звільненні засувки та переміщенні вздовж осі адаптера. Саме для такої роботи призначений затискач ALT RC.

Загальний порядок використання ALT RC

1. Визначте конектор, який потрібно вилучити.
2. Звірте номер порту, маркування патч-корда та схему підключення.
3. Переконайтеся, що від’єднання не порушить роботу критичного каналу.
4. Забезпечте достатнє освітлення робочої зони.
5. За потреби звільніть кабель від надмірного натягу в органайзері.
6. Розташуйте робочу частину ALT RC на корпусі конектора.
7. Не захоплюйте інструментом саме оптичний кабель.
8. Звільніть або натисніть фіксатор відповідно до конструкції LC чи SC.
9. Витягайте конектор рівно, уздовж осі адаптера.
10. Не виконуйте різких бокових рухів.
11. Після вилучення одразу захистіть відкритий торець від пилу.
12. Перед повторним підключенням перевірте та очистіть конектор.

Підготовка робочого місця

Перед перемиканням потрібно організувати робочу зону так, щоб інструмент і від’єднаний патч-корд не впали всередину шафи. Варто підготувати чисті заглушки, очищувач конекторів, маркувальні етикетки та, за потреби, оптичний мікроскоп.

У щільній панелі важливо не покладатися лише на колір патч-корда. Колір може повторюватися, а маркування — бути частково закритим. Номер порту та призначення лінії потрібно перевірити за документацією або системою обліку.

Кабельний органайзер не повинен створювати натяг у момент вилучення. Якщо патч-корд натягнутий, спочатку потрібно обережно вивільнити невеликий запас, не змінюючи положення сусідніх кабелів.

Очищення конектора після вилучення

Кожне роз’єднання оптичного інтерфейсу створює ризик потрапляння пилу на ферулу. Навіть невелика частинка може збільшити втрати, зворотне відбиття або подряпати поверхню під час наступного з’єднання.

Після вилучення конектора рекомендується виконати правило «оглянути — очистити — оглянути». Для цього застосовують оптичний мікроскоп і спеціальний касетний або стрижневий очищувач, сумісний із LC чи SC.

Не можна торкатися ферули пальцями, протирати її звичайною тканиною або залишати відкритою на тривалий час. Якщо конектор не підключається одразу, потрібно встановити чисту захисну заглушку.

Запобігання пошкодженню адаптерної панелі

Під час вилучення інструмент не повинен упиратися в сусідні адаптери або використовуватися як важіль. Зусилля потрібно спрямовувати вздовж осі конектора, а не на корпус панелі.

Якщо конектор не виходить після звільнення фіксатора, не слід різко збільшувати силу. Потрібно перевірити, чи правильно захоплений корпус, чи немає перекосу та чи не затиснутий патч-корд органайзером.

Пошкоджений адаптер може створювати нестабільний контакт, підвищене загасання або механічний люфт. Тому акуратна техніка вилучення важлива не лише для конектора, а й для всієї адаптерної панелі.

Робота з дуплексними конекторами

LC-конектори часто об’єднуються дуплексною кліпсою. Під час їх вилучення необхідно враховувати, що два роз’єми механічно пов’язані та повинні виходити рівномірно.

Не слід тягнути лише за один бік дуплексного вузла, якщо конструкція передбачає одночасне від’єднання. Перекіс може створити навантаження на адаптер або кліпсу.

Перед роботою потрібно визначити орієнтацію передавального та приймального волокна, щоб після обслуговування відновити правильну полярність каналу.

Типові помилки під час вилучення конекторів

• витягування конектора за оптичний кабель;
• різкий ривок без повного звільнення фіксатора;
• бокове розхитування в адаптері;
• використання викрутки або металевого гачка замість спеціального затискача;
• контакт із сусідніми активними портами;
• вилучення без перевірки номера порту;
• залишення відкритого конектора без заглушки;
• повторне підключення без очищення ферули;
• використання інструменту як важеля;
• надмірне стискання пластикового корпусу конектора;
• ігнорування натягу патч-корда в кабельному органайзері;
• зміна полярності дуплексного LC-з’єднання.

Догляд за затискачем ALT RC

Після роботи інструмент потрібно оглянути та очистити від пилу. Робочі поверхні мають залишатися чистими, щоб забруднення не переносилося на корпуси конекторів і всередину оптичної панелі.

Не слід використовувати агресивні розчинники або абразивні матеріали. Для звичайного очищення достатньо сухої м’якої тканини. Якщо інструмент застосовувався у запиленому приміщенні, його варто очистити перед поверненням у монтажний кейс.

Затискач потрібно зберігати окремо від важких ключів, бокорізів та гострих предметів. Деформація робочої частини може погіршити точність захоплення конектора.

Правила безпеки під час роботи з ВОЛЗ

Перед вилученням конектора потрібно враховувати, що в оптичному волокні може бути активне інфрачервоне випромінювання. Воно невидиме для людського ока, тому не можна дивитися безпосередньо в торець конектора, адаптер або патч-корд.

Для перевірки наявності сигналу використовують відповідний вимірювач оптичної потужності або ідентифікатор активного волокна. Візуальна відсутність світіння не підтверджує безпечність порту.

Якщо робота виконується в діючій мережі, необхідно дотримуватися процедури відключення, маркування та відновлення сервісу. Після завершення потрібно переконатися, що всі конектори встановлені в правильні порти та зафіксовані.

Сфери застосування ALT RC

• обслуговування оптичних кросів;
• перемикання LC-конекторів у серверних і дата-центрах;
• вилучення SC-конекторів із PON-панелей;
• робота в телекомунікаційних шафах;
• заміна оптичних патч-кордів;
• очищення та інспекція конекторів;
• підключення OTDR, PON-тестера або вимірювача потужності;
• обслуговування SFP і оптичних портів активного обладнання;
• монтаж і ремонт мереж FTTH та FTTB;
• планове технічне обслуговування ВОЛЗ;
• аварійні перемикання в мережах інтернет-провайдерів;
• робота з високощільними адаптерними панелями.

Для кого призначений затискач

• монтажники волоконно-оптичних ліній;
• інженери інтернет-провайдерів;
• працівники операторів зв’язку;
• спеціалісти дата-центрів;
• системні адміністратори серверних майданчиків;
• аварійні бригади ВОЛЗ;
• сервісні інженери телекомунікаційного обладнання;
• системні інтегратори;
• монтажники мереж FTTH, FTTB і PON;
• підприємства з власною оптичною інфраструктурою.

Порівняння з ручним вилученням

Поширені запитання про ALT RC

Для яких конекторів призначений ALT RC?

Затискач призначений для вилучення оптичних конекторів LC і SC з панелей.

Де можна використовувати інструмент?

ALT RC підходить для оптичних кросів, адаптерних панелей, розподільчих боксів, серверних і телекомунікаційних шаф.

Чи потрібне живлення?

Ні. Це ручний механічний інструмент.

Чи можна тягнути конектор за патч-корд?

Не рекомендується. Конектор потрібно вилучати за корпус після звільнення фіксатора.

Чи підходить ALT RC для щільних LC-панелей?

Так. Одне з основних практичних завдань інструменту — вилучення компактних конекторів у щільно заповнених панелях.

Чи можна використовувати затискач із SC-конекторами?

Так. У характеристиках товару прямо зазначена робота з LC і SC.

Які дорожчі інструменти може замінювати ALT RC?

У картці товару зазначено Jonard FCT-100 і Miller IET.

Чи потрібно очищувати конектор після вилучення?

Перед повторним підключенням рекомендується оглянути та очистити ферулу відповідним оптичним очищувачем.

Чи можна використовувати інструмент як пасатижі?

Ні. ALT RC призначений для роботи з корпусами оптичних конекторів LC і SC.

Чи захищає інструмент від будь-якого пошкодження?

Результат залежить від правильної техніки. Необхідно звільняти фіксатор, уникати перекосу та не прикладати надмірне зусилля.

Чому варто купити затискач ALT RC

ALT RC вирішує конкретне професійне завдання — допомагає вилучати оптичні конектори LC і SC з панелей, де ручний доступ обмежений. Інструмент особливо корисний у щільних кросах, дата-центрах, PON-шафах і серверних, де кожен зайвий рух може вплинути на сусіднє з’єднання.

Проста конструкція не потребує налаштування, живлення або складного обслуговування. Затискач легко включити до стандартного набору монтажника разом з очищувачем конекторів, оптичним мікроскопом, вимірювачем потужності та рефлектометром.

Модель може стати доступною альтернативою інструментам Jonard FCT-100 і Miller IET, зазначеним у картці товару. ALT RC підійде спеціалістам, які регулярно виконують перемикання, інспекцію та очищення портів LC і SC.

Купити затискач ALT RC в Україні

Замовити затискач ALT RC варто для професійного монтажу й обслуговування волоконно-оптичних мереж. Інструмент допомагає акуратно працювати з LC- та SC-конекторами в оптичних кросах, патч-панелях, розподільчих боксах і телекомунікаційних шафах.

Перед використанням потрібно визначити тип конектора, перевірити маркування порту, звільнити кабель від натягу та виконувати вилучення рівно вздовж осі адаптера. Після від’єднання важливо захистити торець від пилу, а перед повторним підключенням — очистити й оглянути ферулу.

Затискач ALT RC стане практичним доповненням до набору монтажника ВОЛЗ, сервісного інженера, працівника провайдера або дата-центру, якому потрібен спеціалізований інструмент для точного вилучення оптичних конекторів LC і SC з панелей.
