Набір для чищення оптичних конекторів ALT VOLS 7 Pro для FC, SC, ST і LC

ALT VOLS 7 Pro — професійний набір для очищення оптичних конекторів і з’єднувачів безпосередньо на місці монтажу, експлуатації або ремонту волоконно-оптичної мережі. Комплект орієнтований на роботу з оптичними з’єднувачами типів FC, SC, ST і LC та містить основні інструменти, необхідні спеціалісту для видалення забруднень із конекторів, адаптерів і доступних оптичних поверхонь.

Чистота торця оптичного конектора має принципове значення для стабільної роботи ВОЛЗ. Пил, дрібні частинки, сліди від пальців, залишки технологічних матеріалів та інші забруднення можуть збільшувати внесені втрати, погіршувати зворотне відбиття та створювати нестабільне з’єднання. Саме тому очищення оптичних конекторів є стандартною операцією під час монтажу, вимірювань, підключення активного обладнання та пошуку несправностей.

ALT VOLS 7 Pro дозволяє організувати роботу комплексно: зручно витягти конектор із щільної патч-панелі за допомогою ALT RC, очистити ферулу відповідного діаметра ручкою-очищувачем, використовувати касетний очищувач CQ-1 для торців з’єднувачів, видалити вільні частинки повітряним потоком, дозовано наносити спирт для очищення та перевозити весь комплект у сумці-кейсі.

Набір буде корисним монтажникам ВОЛЗ, працівникам інтернет-провайдерів, операторам зв’язку, інженерам дата-центрів, сервісним спеціалістам і всім, хто регулярно працює з оптичними кросами, патч-панелями, муфтами, SFP-модулями, абонентськими лініями FTTH та іншою волоконно-оптичною інфраструктурою.

Основне призначення ALT VOLS 7 Pro

Комплект призначений для оперативного очищення оптичних з’єднувачів безпосередньо на місці експлуатації. Це важливо для сервісних робіт, де спеціалісту необхідно не просто протерти доступний патч-корд, а виконати повний цикл очищення різних типів конекторів і підготувати їх до повторного підключення або вимірювання.

ALT VOLS 7 Pro застосовується для очищення оптичних з’єднувачів:

• FC;
• SC;
• ST;
• LC.

Завдяки поєднанню очищувачів для ферул 2,5 мм та 1,25 мм комплект охоплює два основні типорозміри, які широко використовуються у волоконно-оптичних мережах. Для роботи з компактними LC-конекторами передбачена окрема ручка ALT OC 1,25.

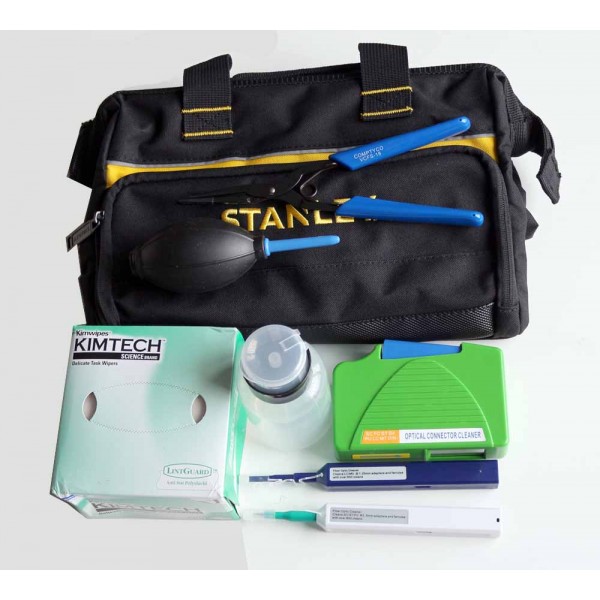

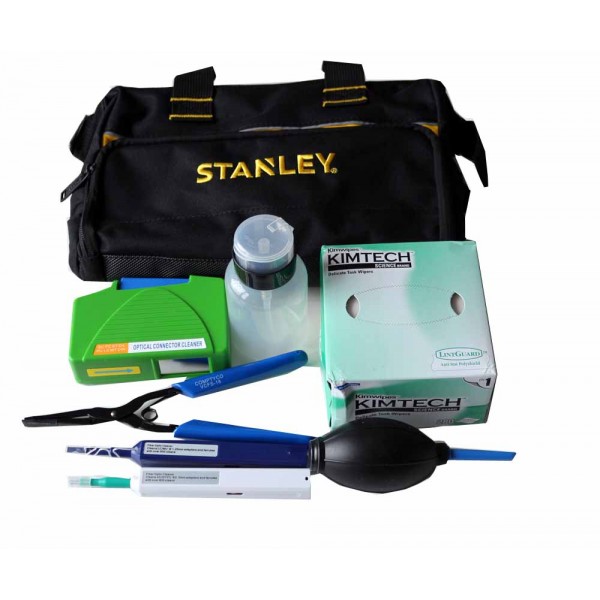

Склад набору ALT VOLS 7 Pro

Переваги набору для чищення оптики ALT VOLS 7 Pro

• комплексне рішення для очищення оптичних конекторів на об’єкті;
• робота із з’єднувачами FC, SC, ST і LC;
• окремі ручки-очищувачі для 2,5 та 1,25 мм;
• спеціальний інструмент ALT RC для вилучення конекторів із патч-панелей;
• касетний очищувач CQ-1 для торців оптичних з’єднувачів;
• можливість сухого та комбінованого очищення залежно від типу забруднення;
• груша для безконтактного видалення вільних частинок;
• дозатор-помпа для зручної роботи зі спиртом;
• сумка-кейс для організованого зберігання інструментів;
• зручність для виїзного сервісу ВОЛЗ;
• підходить для монтажу, профілактики та аварійного обслуговування;
• дозволяє сформувати правильну професійну процедуру очищення оптичних портів.

Чому потрібно регулярно чистити оптичні конектори

Оптичний конектор працює за принципом максимально точного механічного контакту двох ферул із волокнами. Серцевини волокон мають бути правильно суміщені, а контактні поверхні — чистими. Навіть дуже маленька частинка пилу в зоні контакту може впливати на передавання оптичної потужності.

Проблема ускладнюється тим, що забруднення часто не видно неозброєним оком. Конектор може зовні виглядати чистим, але мати на торці мікрочастинки, жирну плівку або сліди після попереднього підключення.

Якщо забруднений конектор вставити в чистий адаптер або обладнання, частина забруднення може перейти на другу ферулу. У результаті одна неочищена перемичка здатна забруднити кілька портів поспіль.

Тому професійний підхід до роботи з ВОЛЗ передбачає очищення та, за наявності відповідного мікроскопа, інспекцію конектора перед відповідальним підключенням.

Затискач ALT RC у комплекті

ALT RC призначений для зручного вилучення оптичних конекторів із патч-панелей. Такий інструмент особливо корисний у щільно заповнених оптичних кросах, де пальцями складно дістатися до корпусу конкретного роз’єму, не торкаючись сусідніх патч-кордів.

Правильне вилучення конектора важливе не лише для зручності. Не рекомендується тягнути оптичний роз’єм за кабель або захисний хвостовик. Зусилля повинно прикладатися до корпусу конектора після звільнення його механічного фіксатора.

ALT RC допомагає виконати цю операцію контрольовано, що особливо важливо під час роботи в діючій мережі з великою кількістю сусідніх підключень.

Коли ALT RC особливо корисний

• у високощільних патч-панелях;
• в оптичних кросах інтернет-провайдера;
• у серверних і дата-центрах;
• під час заміни патч-корда;
• перед очищенням конектора;
• перед підключенням вимірювального обладнання;
• під час планових перемикань портів.

Ручка-очищувач ALT OC 2,5

До комплекту входить ручка-очищувач ALT OC 2,5 — 1 шт. Вона призначена для швидкого очищення оптичних конекторів розміру 2,5 мм.

Формат 2,5 мм використовується в поширених оптичних інтерфейсах, тому така ручка є базовим інструментом монтажника ВОЛЗ. Вона дозволяє швидко обробити робочу поверхню конектора перед повторним підключенням.

Перевага ручки-очищувача полягає в тому, що процес виконується контрольовано та не потребує контакту пальців із ферулою. Це зменшує ризик повторного забруднення під час очищення.

Ручка-очищувач ALT OC 1,25

Другий спеціалізований очищувач — ALT OC 1,25 у кількості 1 шт. На сторінці товару він прямо зазначений як інструмент для швидкого очищення конекторів LC 1,25 мм.

LC-конектори мають компактну ферулу та широко використовуються у високощільних патч-панелях, SFP-модулях, мережевому обладнанні, дата-центрах і сучасних оптичних кросах.

Через невеликий розмір очищати LC звичайною серветкою незручно. Спеціалізована ручка допомагає виконати операцію значно точніше й швидше, особливо коли потрібно обслугувати порт усередині адаптера.

ALT OC 1,25 для LC у високощільних панелях

У великих оптичних кросах LC-порти можуть розташовуватися дуже близько один до одного. Перед очищенням патч-корда доцільно спочатку ідентифікувати потрібний порт, акуратно від’єднати конектор і не допускати його контакту з поверхнями шафи або одягом.

Після очищення конектор потрібно одразу встановити в чистий адаптер або захистити відповідною заглушкою.

Касетний очищувач CQ-1

У набір ALT VOLS 7 Pro входить касетний очищувач торців оптичних з’єднувачів CQ-1 — 1 шт. Касетний формат зручний для очищення доступного торця конектора, коли його можна прикласти до робочої поверхні очищувача.

Основна перевага касетного очищувача — швидкість. Монтажнику не потрібно щоразу діставати окрему серветку та формувати чисту робочу зону вручну. Очищувальний матеріал розміщений усередині корпуса, що допомагає захищати його від випадкового забруднення під час транспортування.

CQ-1 особливо зручний для регулярної роботи з патч-кордами, пігтейлами та вимірювальними шнурами.

Груша для обдування оптики

У комплекті є груша для обдування оптики — 1 шт. Вона використовується для створення направленого потоку повітря та видалення вільних частинок із доступних оптичних поверхонь.

Груша корисна там, де потрібно прибрати пил без прямого механічного контакту. Особливо це стосується доступних зон приладів, захисних елементів та оптичних поверхонь, для яких механічне протирання не є першим бажаним кроком.

Не слід плутати спеціальну грушу з продуванням ротом. Видихуване повітря містить вологу та мікрокраплі, тому такий спосіб не підходить для професійного очищення оптики.

Дозатор-помпа для спирту

ALT VOLS 7 Pro комплектується дозатором-помпою для спирту — 1 шт. Він дозволяє змочувати очищувальний матеріал контрольованою кількістю рідини, не наливаючи спирт безпосередньо з великої ємності.

Для оптичного сервісу важливо не використовувати надмірну кількість рідини. Засіб не повинен затікати всередину обладнання або адаптера. При комбінованому очищенні поверхню після вологого етапу потрібно довести до сухого стану.

У дозатор слід заливати очищувальну рідину, придатну для роботи з оптичними компонентами та сумісну з матеріалами конкретного обладнання.

Сумка-кейс для перенесення

Усі інструменти комплекту можна організовано перевозити в сумці-кейсі, яка входить у набір у кількості 1 шт. Це особливо зручно для монтажників, які протягом дня працюють на кількох об’єктах.

Кейс допомагає не зберігати очищувачі разом із брудними кабельними ножами, бокорізами, залишками оболонки або іншими інструментами. Для оптичного сервісу така організація робочого комплекту має практичне значення: інструменти для очищення повинні залишатися максимально чистими.

Очищення конекторів FC

FC-конектори використовують різьбове механічне з’єднання. Перед очищенням конектор потрібно акуратно відкрутити, утримуючи корпус, а не кабель.

Після від’єднання не слід торкатися ферули пальцями. Для очищення можна використовувати відповідний інструмент із набору залежно від того, чи очищується відкритий торець або внутрішній інтерфейс.

Після процедури конектор встановлюють назад без перекосу, а різьбове з’єднання фіксують без надмірного механічного зусилля.

Очищення конекторів SC

SC широко використовується в мережах FTTH, PON, кросах, оптичних розетках і вимірювальному обладнанні. Під час від’єднання потрібно працювати за корпус, не створюючи тягового навантаження на патч-корд.

Для конектора важливо враховувати тип полірування. Перед повторним підключенням слід переконатися, що конектор і адаптер сумісні та не мають сторонніх частинок.

Регулярне очищення особливо важливе для вимірювальних патч-кордів, які протягом дня багаторазово підключаються до різних портів.

Очищення конекторів ST

ST також входить до переліку типів оптичних з’єднувачів, для яких призначений комплект ALT VOLS 7 Pro. Під час сервісу потрібно акуратно розблокувати байонетне з’єднання та вийняти конектор уздовж його осі.

Після очищення слід перевірити, щоб на торці не залишилося волокон серветки або інших видимих забруднень. Перед установленням конектор не повинен торкатися столу, корпусу обладнання чи рук оператора.

Очищення LC-конекторів

Для LC у наборі передбачений спеціалізований ALT OC 1,25. Компактний діаметр ферули та невеликі розміри корпусу роблять LC особливо чутливим до правильної техніки обслуговування.

Перед очищенням потрібно натиснути фіксатор і вилучити конектор без натягування кабелю. У щільній панелі для доступу до потрібного роз’єму може застосовуватися затискач ALT RC.

Після очищення LC бажано підключати одразу, щоб мінімізувати час перебування чистого торця відкритим.

Сухе очищення оптичних конекторів

Для багатьох типових забруднень доцільно починати із сухого очищення. Саме для цього в комплекті передбачені ручки ALT OC та касетний CQ-1.

Сухий метод зручний, коли на торці є пил або легкі поверхневі забруднення. Він швидкий, не залишає рідини та добре підходить для щоденного сервісу.

Якщо після сухої процедури забруднення залишається, можна переходити до комбінованої методики з використанням сумісного очищувального засобу.

Вологе та комбіноване очищення

Жирні або стійкі забруднення іноді складно видалити лише сухим матеріалом. У таких випадках застосовують невелику кількість спеціальної очищувальної рідини, яку зручно дозувати помпою з набору.

Важливо не залишати поверхню мокрою після процедури. Завершальний прохід виконується сухою чистою ділянкою матеріалу, щоб видалити залишок рідини та розчинене забруднення.

Не потрібно наливати спирт безпосередньо в оптичний адаптер або на обладнання. Рідина наноситься контрольовано на очищувальний матеріал.

Правило «перевірити — очистити — перевірити»

Професійний підхід до обслуговування волоконно-оптичних конекторів передбачає, що очищення не виконується навмання. Якщо в комплекті спеціаліста є оптичний мікроскоп, спочатку оцінюють стан торця, потім очищають його та повторно перевіряють.

Такий порядок дозволяє не тільки переконатися, що забруднення видалено, але й побачити подряпини або механічні пошкодження, які очищення не усуне.

ALT VOLS 7 Pro вирішує саме завдання очищення. Для візуальної інспекції потрібен окремий сумісний мікроскоп або відеомікроскоп.

Очищення перед вимірюваннями OTDR

Перед підключенням оптичного рефлектометра особливо важливо перевірити чистоту вимірювального патч-корда. Забруднений стартовий конектор може створювати підвищене відбиття, додаткові втрати та погіршувати якість рефлектограми.

Крім того, брудний патч-корд може перенести частинки на оптичний порт дорогого вимірювального приладу. Тому очищення перед підключенням OTDR — це не лише питання точності, а й захист вимірювального обладнання.

Очищення перед вимірюванням оптичної потужності

Під час вимірювання потужності результат залежить від реальних втрат у точці підключення. Забруднений конектор додає невідоме загасання, через що монтажник може помилково зробити висновок про стан лінії.

Перед підключенням OPM або PON-тестера потрібно очищати як тестовий патч-корд, так і доступний конектор лінії. Це особливо важливо, коли порівнюються результати до та після ремонту.

ALT VOLS 7 Pro для FTTH і PON

У мережах FTTH та PON використовується велика кількість роз’ємних оптичних з’єднань: кроси, сплітери, абонентські бокси, розетки, патч-корди, ONT та вимірювальне обладнання.

Кожен забруднений контакт може додавати небажані втрати до загального оптичного бюджету. Тому набір для чищення оптичних конекторів є таким самим робочим інструментом монтажника, як вимірювач потужності, сколювач або стрипер.

ALT VOLS 7 Pro зручний тим, що основні засоби очищення зібрані в одному кейсі та можуть постійно знаходитися у виїзній бригаді.

Використання в дата-центрах

У дата-центрах використовуються високощільні оптичні патч-панелі з великою кількістю LC-з’єднань. Тут особливо важливі ALT RC та очищувач ALT OC 1,25.

Під час перемикання порту необхідно точно ідентифікувати потрібний конектор, вилучити його без контакту із сусідніми лініями, очистити ферулу та відновити підключення.

Зберігання набору в окремій сумці-кейсі допомагає тримати інструменти для оптики відокремлено від звичайного монтажного обладнання.

Використання в оптичних кросах

Оптичний крос є одним із основних місць застосування ALT VOLS 7 Pro. Тут регулярно виконуються перемикання, вимірювання, заміна патч-кордів і сервіс адаптерів.

Затискач ALT RC допомагає працювати з конекторами в щільній панелі, а ручки-очищувачі дають можливість швидко обслуговувати роз’єм перед повторним підключенням.

Особливо важливо не залишати чистий конектор відкритим на тривалий час. Після очищення його бажано одразу встановити в підготовлений порт.

Використання під час аварійного ремонту ВОЛЗ

Під час аварійних робіт причиною нестабільного сигналу не завжди є обрив кабелю або погане зварювання. Іноді проблема знаходиться у роз’ємному з’єднанні.

Наявність ALT VOLS 7 Pro дозволяє швидко провести очищення конекторів до того, як бригада переходить до складнішої діагностики. Після цього рівень сигналу можна перевірити OPM, PON-тестером або іншим вимірювальним обладнанням.

Рекомендований порядок очищення конектора

1. Визначте потрібний порт і тип конектора.
2. Переконайтеся, що від’єднання не порушить критичний сервіс.
3. Акуратно витягніть конектор за корпус; у щільній панелі використовуйте ALT RC.
4. Не торкайтеся ферули пальцями.
5. Якщо доступна інспекція, перевірте торець оптичним мікроскопом.
6. Виконайте сухе очищення відповідною ручкою ALT OC або CQ-1.
7. Для стійкого забруднення використовуйте контрольовану кількість сумісного очищувального засобу.
8. Завершіть процедуру сухим очищенням.
9. За можливості повторно огляньте торець.
10. Одразу встановіть конектор у чистий адаптер або закрийте чистою заглушкою.

Типові помилки під час очищення оптичних конекторів

• торкання ферули пальцями;
• протирання конектора одягом або звичайною тканиною;
• використання однієї забрудненої серветки для кількох конекторів;
• видування пилу ротом;
• надмірне використання очищувальної рідини;
• залишення поверхні вологою після очищення;
• підключення чистого конектора до забрудненого адаптера;
• очищення лише одного боку оптичного з’єднання;
• залишення чистого торця відкритим на тривалий час;
• використання невідповідного очищувача;
• торкання робочої поверхні касетного очищувача брудними руками;
• зберігання очищувачів разом із брудним монтажним інструментом.

Чому не можна чистити ферулу пальцем або одягом

На шкірі завжди є природні жирові сліди, а тканина одягу містить пил і волокна. Навіть якщо після такого протирання конектор візуально виглядає чистим, на його поверхні можуть залишитися мікроскопічні забруднення.

Професійні очищувачі створені для того, щоб контакт із торцем відбувався контрольованим чистим матеріалом. Саме тому ручки ALT OC та касетний CQ-1 мають перевагу перед випадковими підручними засобами.

Догляд за набором ALT VOLS 7 Pro

Ефективність комплекту залежить не лише від правильного використання, а й від чистоти самих інструментів. Після завершення роботи всі компоненти потрібно повернути в сумку-кейс.

Не слід зберігати відкриті очищувачі у запиленій монтажній сумці. Груша, дозатор та зовнішні поверхні інструментів також повинні залишатися чистими.

Якщо компонент має захисний ковпачок або кришку, їх потрібно встановлювати після використання. Сумку-кейс бажано періодично очищувати від пилу та залишків кабельної оболонки.

Безпека під час роботи з оптичними лініями

Перед від’єднанням оптичного конектора потрібно враховувати можливу наявність активного лазерного сигналу. Випромінювання телекомунікаційних довжин хвиль часто невидиме для людського ока.

Не можна дивитися безпосередньо в торець волокна, патч-корд або порт обладнання. Для перевірки наявності сигналу використовують відповідний вимірювальний прилад.

Після очищення конектор слід тримати спрямованим у безпечний бік і не залишати без захисної заглушки, якщо підключення не виконується одразу.

Для кого призначений ALT VOLS 7 Pro

• монтажникам ВОЛЗ;
• інженерам інтернет-провайдерів;
• операторам зв’язку;
• майстрам FTTH-підключень;
• сервісним інженерам;
• працівникам дата-центрів;
• системним інтеграторам;
• аварійним телекомунікаційним бригадам;
• підприємствам із власною оптичною інфраструктурою;
• лабораторіям та навчальним центрам із ВОЛЗ.

Сфери застосування комплекту

• очищення оптичних конекторів FC;
• очищення оптичних конекторів SC;
• очищення оптичних конекторів ST;
• очищення оптичних конекторів LC;
• обслуговування патч-панелей;
• сервіс оптичних кросів;
• підготовка з’єднань перед OTDR-вимірюванням;
• підготовка конекторів перед вимірюванням оптичної потужності;
• монтаж та обслуговування FTTH;
• обслуговування PON-мереж;
• робота в дата-центрах;
• сервіс SFP-інфраструктури;
• аварійна діагностика ВОЛЗ;
• профілактичне обслуговування оптичного обладнання.

Поширені запитання про ALT VOLS 7 Pro

Для яких конекторів призначений набір?

У картці товару прямо зазначені оптичні з’єднувачі FC, SC, ST і LC.

Чи є очищувач для 2,5 мм?

Так. У комплект входить ручка-очищувач ALT OC 2,5 — 1 шт.

Чи є очищувач для LC 1,25 мм?

Так. До комплекту входить ALT OC 1,25 — 1 шт., призначений для швидкого очищення LC 1,25 мм.

Чи входить касетний очищувач?

Так. У комплекті є касетний очищувач торців оптичних з’єднувачів CQ-1 — 1 шт.

Для чого потрібен ALT RC?

Затискач ALT RC використовується для зручного вилучення оптичних конекторів із патч-панелей.

Чи є груша для обдування?

Так. Груша для обдування оптики входить до комплекту в кількості 1 шт.

Чи є дозатор для спирту?

Так. У комплекті зазначений дозатор-помпа для спирту — 1 шт.

Чи є кейс?

Так. Набір постачається із сумкою-кейсом для перенесення — 1 шт.

Чи підходить ALT VOLS 7 Pro для FTTH?

Так. Комплект можна використовувати для сервісу оптичних конекторів у мережах FTTH, якщо застосовуються сумісні типи FC, SC, ST або LC.

Чи можна чистити конектори перед OTDR-вимірюванням?

Так. Очищення тестового патч-корда та доступних оптичних з’єднань перед підключенням рефлектометра є важливою частиною підготовки до вимірювання.

Чи замінює набір оптичний мікроскоп?

Ні. ALT VOLS 7 Pro призначений для очищення. Для візуальної інспекції торця потрібен окремий оптичний або відеомікроскоп.

Чи можна використовувати звичайну тканину замість очищувачів?

Для професійного обслуговування оптичних поверхонь бажано використовувати спеціалізовані безворсові очищувальні засоби, щоб не переносити на ферулу пил і волокна тканини.

Чи можна видувати пил ротом?

Не рекомендується. Видихуване повітря містить вологу та мікрокраплі, які можуть додатково забруднити оптичну поверхню.

Чому варто купити ALT VOLS 7 Pro

Головна перевага комплекту — не один окремий очищувач, а комплекс інструментів для різних етапів роботи. Монтажник отримує засоби для вилучення конектора, очищення ферул 2,5 і 1,25 мм, роботи з відкритими торцями, видалення пилу, дозованого використання спирту та організованого транспортування.

Такий підхід особливо зручний для професійної бригади, яка працює з різними типами обладнання протягом одного дня. На одному об’єкті це може бути SC у мережі FTTH, на іншому — LC у серверній, а під час вимірювання — FC або інший сумісний оптичний інтерфейс.

Наявність усіх компонентів в одному кейсі зменшує ймовірність того, що необхідний очищувач залишиться в майстерні саме тоді, коли потрібно терміново відновити роботу оптичного каналу.

ALT VOLS 7 Pro як комплект для професійного монтажника ВОЛЗ

У стандартному наборі монтажника зазвичай є стрипер, сколювач, зварювальний апарат, вимірювач оптичної потужності та VFL. Однак без правильної очистки конекторів навіть дороге вимірювальне обладнання може показувати нестабільні результати.

Саме тому ALT VOLS 7 Pro є логічним доповненням до професійного комплекту ВОЛЗ. Він не дублює функції вимірювача або зварювального апарата, а вирішує окреме критично важливе завдання — підтримання чистоти оптичних контактних поверхонь.

Купити набір для чищення оптичних конекторів ALT VOLS 7 Pro в Україні

Купити ALT VOLS 7 Pro доцільно монтажникам, сервісним інженерам, інтернет-провайдерам, дата-центрам та підприємствам, які регулярно працюють із волоконно-оптичними з’єднаннями. Набір дозволяє обслуговувати конектори FC, SC, ST і LC безпосередньо на місці експлуатації.

Перед замовленням зверніть увагу на склад: затискач ALT RC, ручка-очищувач ALT OC 2,5 — 1 шт., ручка-очищувач ALT OC 1,25 — 1 шт., касетний очищувач CQ-1 — 1 шт., груша для обдування оптики — 1 шт., дозатор-помпа для спирту — 1 шт. і сумка-кейс — 1 шт.

Набір для чищення оптичних конекторів ALT VOLS 7 Pro — практичний професійний комплект для сервісу ВОЛЗ, який допомагає підтримувати чистоту оптичних з’єднань, готувати конектори до вимірювань і зменшувати кількість проблем, пов’язаних із забрудненими контактними поверхнями.
