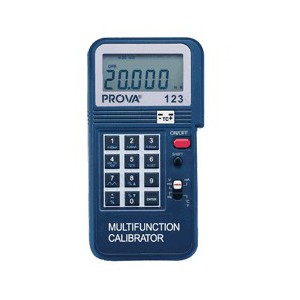

Багатофункціональний калібратор PROVA 123

PROVA 123 — портативний багатофункціональний калібратор, призначений для генерації, імітації та вимірювання електричних сигналів, що використовуються під час налагодження, перевірки та обслуговування контрольно-вимірювального обладнання. Прилад дає змогу працювати зі струмовими сигналами 4–20 мА, напругою постійного струму, термопарами типів K, J, E і T, а також частотними сигналами.

Завдяки поєднанню кількох функцій в одному компактному корпусі калібратор PROVA 123 може використовуватися під час перевірки промислових датчиків, вимірювальних каналів, контролерів, реєстраторів, перетворювачів та іншого обладнання, яке працює зі стандартними аналоговими сигналами. Прилад підходить як для лабораторних робіт, так і для налагодження обладнання безпосередньо на об'єкті.

Однією з основних особливостей PROVA 123 є підтримка стандартної струмової петлі 4–20 мА. Також доступні діапазони 0–20 мА та 0–24 мА. Роздільна здатність становить 1 мкА, а базова похибка за постійним струмом — ±0,025% ±3 мкА. Наявність внутрішнього джерела живлення петлі 24 В дає змогу використовувати калібратор під час роботи з відповідними промисловими вимірювальними та керувальними системами.

Основні можливості PROVA 123

• генерація та робота зі струмовими сигналами 4–20 мА, 0–20 мА і 0–24 мА;
• роздільна здатність за струмом 1 мкА;
• вбудоване джерело живлення струмової петлі 24 В;
• робота з напругою постійного струму в діапазонах до 100 мВ, 1 В і 12 В;
• підтримка термопар типів K, J, E і T;
• відображення температури в градусах Цельсія та Фаренгейта;
• формування частотних сигналів із частотою до 62 500 Гц;
• введення значень у відсотках від 0 до 100% для струму та напруги;
• функції покрокової зміни сигналу та автоматичного наростання Auto Ramp;
• звукова сигналізація при розімкненому струмовому виході або короткому замиканні виходу напруги;
• керування за допомогою функціональної та цифрової клавіатури;
• портативне виконання з автономним живленням.

Калібрування струмової петлі 4–20 мА

Сигнал 4–20 мА широко застосовується в системах промислової автоматизації для передавання інформації від датчиків і перетворювачів до контролерів, регуляторів та систем збору даних. PROVA 123 дозволяє формувати контрольні значення струму, що спрощує перевірку правильності реакції підключеного обладнання на заданий вхідний сигнал.

Калібратор підтримує діапазони 4–20 мА, 0–20 мА та 0–24 мА. Максимальне навантаження для струмового виходу становить 1 кОм, а вбудоване джерело петлі забезпечує напругу 24 В. Завдяки роздільній здатності 1 мкА можна задавати струм із малим кроком, що важливо під час налаштування та перевірки точності вимірювальних каналів.

Для струмового режиму передбачена звукова сигналізація. Якщо вихід розімкнений і задане значення струму перевищує 1 мА, прилад попереджає оператора звуковим сигналом. Це допомагає швидше виявити неправильне підключення або обрив кола під час проведення робіт.

Генерація та вимірювання напруги

PROVA 123 підтримує роботу з низькорівневими сигналами постійної напруги, що дозволяє застосовувати його під час перевірки різних датчиків, контролерів і вимірювальних входів. Передбачені діапазони 0–100,00 мВ, 0–1,0000 В та до 12 В.

У діапазоні до 100 мВ роздільна здатність становить 10 мкВ, що дає змогу точно задавати невеликі значення сигналу. Для діапазону до 12 В використовується роздільна здатність 1 мВ. Базова похибка при роботі з постійною напругою становить 0,05% із відповідною додатковою складовою залежно від вибраного діапазону.

При короткому замиканні виходу напруги калібратор може подавати звуковий попереджувальний сигнал. Така функція особливо корисна під час налагоджувальних робіт, коли оператору необхідно швидко контролювати стан підключення без постійного спостереження за дисплеєм.

Робота з термопарами K, J, E і T

Калібратор PROVA 123 підтримує чотири поширені типи термопар: K, J, E та T. Це дозволяє використовувати прилад для перевірки каналів вимірювання температури, температурних контролерів, індикаторів та іншого обладнання, що працює із сигналами термопар.

Температуру можна задавати та відображати як у градусах Цельсія, так і у градусах Фаренгейта. Роздільна здатність у режимі термопари становить 1 °C або 1 °F. Доступний температурний діапазон залежить від вибраного типу термопари.

Для термопари типу K підтримується діапазон від −200 до 1370 °C, для типу J — від −100 до 760 °C, для типу E — від −100 до 700 °C, а для типу T — від −200 до 400 °C. Похибка також залежить від типу термопари та конкретної ділянки температурного діапазону.

Формування частотного сигналу

Ще одна функція багатофункціонального калібратора PROVA 123 — формування частотних сигналів. У низькочастотному діапазоні від 1 до 125 Гц передбачена роздільна здатність 1 Гц із похибкою ±0,04 Гц. Для частот понад 125 Гц доступний набір заданих значень аж до 62 500 Гц.

Частотний вихід може бути корисним під час перевірки частотомірів, електронних блоків, контролерів, лічильників та інших пристроїв, вхідні канали яких працюють з імпульсними або частотними сигналами.

Функції Easy Step та Auto Ramp

Для прискорення перевірки обладнання в PROVA 123 передбачені функції покрокової зміни вихідного сигналу та автоматичного наростання. Easy Step дозволяє послідовно змінювати задане значення, а Auto Ramp автоматизує зміну сигналу в межах вибраного діапазону.

Такі режими зручні під час перевірки реакції вимірювальної системи в декількох точках діапазону. Оператору не потрібно щоразу вручну вводити нове значення — прилад дозволяє швидше виконувати типові процедури налагодження та функціональної перевірки.

Додатково передбачено введення значень у відсотках від 0 до 100% у режимах мА, мВ та В. Це полегшує роботу зі стандартними промисловими шкалами, коли необхідно перевірити поведінку системи, наприклад, у початковій, середній або кінцевій точці робочого діапазону.

Технічні характеристики калібратора PROVA 123

Зручність роботи та портативне виконання

PROVA 123 має цифрову та функціональну клавіатуру, за допомогою якої можна безпосередньо вводити необхідні значення та швидко перемикатися між режимами. Такий принцип керування зручний під час повторюваних калібрувальних операцій, коли потрібно послідовно задавати декілька контрольних точок.

Компактний корпус розміром 88 × 168 × 26 мм і маса близько 330 г дозволяють використовувати прилад як переносний робочий інструмент. Автономне живлення від лужної батареї 9 В дає можливість виконувати перевірки там, де немає постійного доступу до мережевого живлення. Також конструкцією передбачена можливість використання зовнішнього джерела живлення.

Дисплей відображає необхідні параметри вибраного режиму, а окремі клавіші спрощують вибір струму, напруги, частоти, типу термопари та одиниць температури. Це дозволяє використовувати один калібратор для різних типових завдань без застосування декількох окремих джерел контрольних сигналів.

Для яких завдань підходить PROVA 123

Багатофункціональний калібратор PROVA 123 орієнтований на спеціалістів, які займаються обслуговуванням промислових систем автоматизації, вимірювального обладнання та електронних систем керування. Його можливості дозволяють формувати контрольні сигнали та перевіряти роботу обладнання безпосередньо в місці встановлення.

Прилад може бути корисним під час налагодження вимірювальних каналів, перевірки індикаторів і контролерів, тестування входів систем автоматизації, контролю температурних каналів із термопарами, а також під час сервісного обслуговування обладнання, яке приймає стандартні сигнали струму, напруги або частоти.

Поєднання струмового калібратора, джерела напруги, емулятора термопар і генератора частоти в одному портативному пристрої дає змогу скоротити кількість окремих приладів, які необхідно брати на місце проведення робіт. Функції Easy Step, Auto Ramp та введення значень у відсотках додатково спрощують перевірку обладнання в декількох точках робочого діапазону.

Калібратор PROVA 123 для налагодження та сервісних робіт

PROVA 123 поєднує компактність із набором функцій, необхідних для роботи зі стандартними промисловими сигналами. Прилад підтримує струмову петлю 4–20 мА, напругу постійного струму до 12 В, термопари чотирьох типів і частотні сигнали, тому може застосовуватися для комплексної перевірки різних вимірювальних та керувальних каналів.

Базова похибка 0,025% у режимі постійного струму, роздільна здатність 1 мкА, підтримка живлення петлі 24 В та автоматизовані режими зміни вихідного сигналу роблять PROVA 123 функціональним інструментом для метрологічних, налагоджувальних і сервісних завдань. Перед використанням достатньо вибрати необхідний режим, встановити параметри сигналу та підключити калібратор відповідно до схеми перевірки обладнання.
