Вимірювач RLC BR-2822 — цифровий тестер індуктивності, ємності та опору з точністю 0,3%

BR-2822 — портативний цифровий RLC-вимірювач для перевірки електричних параметрів резисторів, конденсаторів, котушок індуктивності та інших пасивних електронних компонентів. Прилад визначає індуктивність (L), ємність (C), електричний опір (R), імпеданс (|Z|), тангенс кута втрат (D) і добротність (Q).

Основною особливістю BR-2822 є можливість виконувати вимірювання на чотирьох тестових частотах: 100 Гц, 120 Гц, 1 кГц і 10 кГц. Це дозволяє перевіряти характеристики електронних компонентів за різних умов тестування та враховувати їхню залежність від частоти вимірювального сигналу.

Базова похибка приладу становить 0,3%. Вимірювач оснащений дворядковим цифровим дисплеєм на п'ять знаків, який дозволяє одночасно відображати два параметри електронного компонента. Підтримуються комбінації L-Q, C-D, R-Q і Z-Q.

Для роботи передбачені автоматичний і ручний вибір вимірювального діапазону, послідовна та паралельна еквівалентні схеми, визначення абсолютного й відносного відхилення, а також сортування компонентів за чотирма категоріями зі звуковою індикацією.

BR-2822 може використовуватися в електронних лабораторіях, сервісних центрах, ремонтних майстернях і на виробництві для контролю номіналів та відбракування компонентів. Завдяки масі 0,4 кг і можливості автономного живлення прилад зручний для роботи не лише на стаціонарному лабораторному місці.

Як альтернативу цій моделі можна розглянути вимірювач RLC AT825, який також підтримує чотири тестові частоти до 10 кГц.

Призначення та сфери застосування BR-2822

Під час розроблення, ремонту та виготовлення електроніки необхідно контролювати фактичні характеристики пасивних компонентів. Номінал, зазначений на корпусі деталі, не завжди повністю відображає її електричні параметри за конкретної частоти вимірювання.

RLC-метр BR-2822 дозволяє отримувати кілька характеристик одного компонента, що особливо корисно для аналізу конденсаторів і котушок індуктивності.

Основні напрями використання:

• Ремонт електроніки. Перевірка резисторів, конденсаторів та індуктивних компонентів під час пошуку несправностей.
• Електронні лабораторії. Дослідження параметрів пасивних елементів і порівняння результатів на різних частотах.
• Виробництво електронних компонентів. Контроль номіналів і сортування деталей за встановленими критеріями.
• Вхідний контроль. Перевірка параметрів компонентів перед монтажем в електронні пристрої.
• Розроблення схем. Визначення електричних характеристик елементів для використання в розрахунках.
• Перевірка конденсаторів. Вимірювання ємності й тангенса кута втрат.
• Перевірка котушок індуктивності. Визначення індуктивності та добротності.
• Контроль резистивних компонентів. Вимірювання опору та оцінювання його відхилення від заданого значення.

Завдяки наявності режимів сортування BR-2822 підходить для повторюваних перевірок компонентів одного номіналу, коли потрібно швидко визначати відповідність фактичного параметра заданим межам.

Шість основних вимірюваних параметрів

Цифровий RLC-тестер BR-2822 визначає не лише базові величини L, C і R, а й додаткові характеристики, які допомагають оцінювати електричні властивості компонентів.

• L — індуктивність. Характеризує здатність електричного компонента накопичувати енергію в магнітному полі.
• C — ємність. Визначає здатність конденсатора накопичувати електричний заряд.
• R — електричний опір. Використовується для перевірки резистивних елементів.
• |Z| — модуль імпедансу. Характеризує повний опір компонента змінному струму за встановленої частоти.
• D — тангенс кута втрат. Використовується для оцінювання втрат у компонентах, зокрема конденсаторах.
• Q — добротність. Характеризує співвідношення реактивних і активних складових електричного опору компонента.

Завдяки одночасному відображенню основного й додаткового параметра оператор може отримати більше інформації про досліджуваний компонент за один вимірювальний цикл.

Чотири тестові частоти: 100 Гц, 120 Гц, 1 кГц і 10 кГц

Однією з важливих характеристик BR-2822 є можливість вибору частоти вимірювального сигналу.

Прилад підтримує чотири значення:

• 100 Гц — для вимірювання параметрів на низькій тестовій частоті.
• 120 Гц — додаткова частота, яку використовують під час перевірки параметрів електронних компонентів.
• 1 кГц — поширена частота вимірювання ємності та індуктивності.
• 10 кГц — для контролю характеристик компонентів на вищій тестовій частоті.

Електричні характеристики реальних конденсаторів і котушок індуктивності можуть змінюватися залежно від частоти прикладеного сигналу. Тому для коректного порівняння результатів важливо вибирати частоту, зазначену в документації на компонент.

Наявність режиму 10 кГц розширює можливості BR-2822 порівняно з приладами, які виконують вимірювання лише на одній або двох нижчих частотах.

Вимірювання індуктивності від 0,01 мкГн до 9999 Гн

BR-2822 дозволяє вимірювати індуктивність у діапазоні від 0,01 мкГн до 9999 Гн. Це забезпечує можливість перевірки індуктивних компонентів із різними номінальними характеристиками.

Під час вимірювання котушок індуктивності важливо враховувати не лише значення L, а й добротність Q. Два компоненти з однаковою індуктивністю можуть відрізнятися за втратами та іншими електричними властивостями.

Для такого контролю BR-2822 підтримує режим L-Q, у якому обидва параметри відображаються одночасно.

Вимірювання за різних частот дозволяє порівнювати характеристики котушки відповідно до умов, передбачених для конкретного компонента.

Вимірювання ємності від 0,01 пФ до 9999 мкФ

У режимі вимірювання ємності BR-2822 підтримує діапазон від 0,01 пФ до 9999 мкФ.

Прилад можна використовувати для перевірки конденсаторів різних номіналів, порівняння їхніх параметрів та вхідного контролю деталей перед встановленням в електронні схеми.

Додатково в режимі C-D вимірювач відображає тангенс кута втрат D. Цей параметр допомагає оцінювати втрати в конденсаторі під час роботи зі змінним вимірювальним сигналом.

Такий спосіб контролю надає більше інформації, ніж вимірювання лише номінальної ємності. Він може бути корисним під час порівняння компонентів одного типу.

Перед перевіркою конденсатор необхідно розрядити. Не можна підключати до вимірювальних входів компоненти, на яких залишається небезпечна напруга.

Контроль опору та імпедансу

BR-2822 підтримує вимірювання електричного опору R і модуля імпедансу |Z| у заявленому діапазоні від 0,0001 Ом до 1 ГОм.

Опір R використовується для перевірки резистивних компонентів, а імпеданс |Z| дозволяє характеризувати поведінку електричного елемента під впливом змінного тестового сигналу.

Для відображення додаткових характеристик передбачені комбінації R-Q та Z-Q.

Під час вимірювання малих опорів необхідно враховувати вплив вимірювальних з'єднань. Комплектні затискачі Кельвіна призначені для підключення компонентів до приладу під час точних вимірювань.

Заявлені межі вимірювання не означають однакової похибки для всіх номіналів. Фактичні метрологічні характеристики залежать від параметра, діапазону та умов вимірювання.

Подвійний дисплей для одночасного відображення параметрів

RLC-вимірювач BR-2822 оснащений цифровим дисплеєм із двома рядками та п'ятизначною індикацією.

На екрані можна одночасно переглядати два параметри компонента:

• L-Q — індуктивність і добротність.
• C-D — ємність і тангенс кута втрат.
• R-Q — електричний опір і добротність.
• Z-Q — модуль імпедансу й добротність.

Дворядкове відображення дозволяє оцінювати пов'язані характеристики компонента без постійного перемикання між окремими екранами.

Це особливо зручно під час послідовної перевірки декількох однотипних компонентів, коли необхідно порівнювати не лише основний номінал, а й додаткові електричні параметри.

Послідовна та паралельна еквівалентні схеми

BR-2822 дозволяє вибирати послідовну або паралельну еквівалентну схему вимірювання.

У реальних електронних компонентах поряд з основною характеристикою існують додаткові активні та реактивні складові. Для математичного опису таких властивостей застосовують еквівалентні електричні схеми.

Послідовна схема використовується для представлення параметрів компонента у вигляді послідовно з'єднаних еквівалентних елементів.

Паралельна схема передбачає представлення характеристик через паралельне з'єднання відповідних складових.

Вибір схеми залежить від типу компонента та умов вимірювання. Для коректного порівняння результатів необхідно використовувати ту саму схему, що передбачена технічною документацією або методикою контролю.

Автоматичний і ручний вибір діапазону

У BR-2822 передбачено два способи вибору вимірювального діапазону: автоматичний і ручний.

В автоматичному режимі прилад самостійно вибирає діапазон відповідно до параметрів підключеного компонента. Це зручно під час перевірки деталей із різними номіналами.

Ручний режим дозволяє оператору самостійно встановлювати потрібний діапазон. Він може бути корисним під час серійного контролю компонентів одного типу або проведення порівняльних вимірювань.

Можливість вибору режиму допомагає адаптувати роботу RLC-метра до конкретного вимірювального завдання.

Сортування електронних компонентів за чотирма категоріями

BR-2822 підтримує функцію сортування компонентів за чотирма категоріями. Ця можливість призначена для контролю відповідності вимірюваних параметрів установленим критеріям.

Під час виробництва та вхідного контролю часто потрібно перевіряти велику кількість деталей одного номіналу. У такому випадку важливо швидко відокремлювати компоненти з прийнятними характеристиками від тих, що виходять за встановлені межі.

Для цього можна використовувати сортування та звукову сигналізацію. Додатково прилад підтримує визначення абсолютного й відносного відхилення виміряного параметра.

Режим відносного відхилення Δ% охоплює значення від -9999% до +9999%.

Функція сортування не замінює вимоги до приймального контролю, але допомагає організувати перевірку компонентів за заданими критеріями.

Технічні характеристики RLC-вимірювача BR-2822

Точність 0,3% та налаштування тестового сигналу

Для BR-2822 заявлена базова похибка вимірювання 0,3%. Цей показник характеризує точність приладу за відповідних умов вимірювання.

Під час перевірки реальних електронних компонентів результат залежить від тестової частоти, рівня сигналу, вибраної еквівалентної схеми та параметрів самого компонента.

Для вимірювання передбачено три значення ефективної напруги тестового сигналу: 0,1; 0,3 і 0,42 В RMS.

Можливість вибору рівня сигналу дозволяє використовувати різні режими відповідно до характеристик досліджуваних деталей.

Швидкість роботи становить три вимірювання за секунду. Цього достатньо для послідовної перевірки компонентів і відображення результатів у процесі лабораторного або виробничого контролю.

Комплектні затискачі Кельвіна

До стандартної комплектації BR-2822 входять затискачі Кельвіна для підключення електронних компонентів.

Таке вимірювальне приладдя застосовується під час роботи з електричними параметрами, для яких важливо зменшувати вплив контактних з'єднань та вимірювальних проводів.

Затискачі дозволяють підключати досліджувану деталь до RLC-вимірювача без необхідності постійно змінювати спосіб контакту з її виводами.

Перед вимірюванням необхідно переконатися в надійності підключення, відсутності забруднення контактних поверхонь та правильному виборі режиму.

Для перевірки малих значень опору й індуктивності якість електричного контакту має особливе значення.

Автономне живлення та робота від мережевого адаптера

RLC-метр BR-2822 підтримує два способи живлення: автономне джерело напругою 9 В і зовнішній мережевий адаптер із вихідною напругою постійного струму 12 В.

До комплекту входить акумулятор, установлений у приладі, а також мережевий адаптер.

Це дозволяє вибирати спосіб живлення залежно від умов роботи. Для стаціонарного використання в лабораторії можна застосовувати адаптер, а під час перенесення приладу між робочими місцями — автономне живлення.

Робочий температурний діапазон становить від 0 до +40 °C. Габарити вимірювача — 95 × 200 × 40 мм, маса — 0,4 кг.

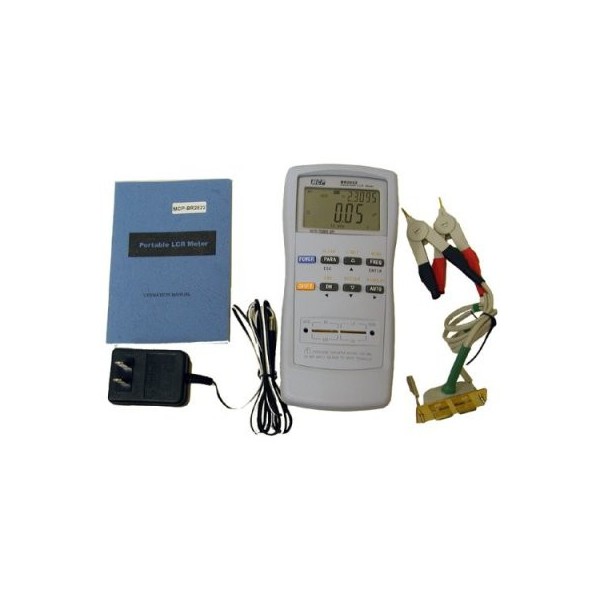

Комплектація вимірювача BR-2822

Стандартний комплект постачання містить:

• Цифровий RLC-вимірювач BR-2822 — 1 шт.
• Керівництво з експлуатації російською мовою — 1 шт.
• Мережевий адаптер живлення — 1 шт.
• Затискачі Кельвіна — 1 комплект.
• Акумулятор, установлений у приладі, — 1 шт.

До комплекту входять основні компоненти для вимірювання параметрів пасивних електронних деталей. Перед замовленням рекомендується уточнити стан акумулятора та фактичну комплектність конкретного приладу.

Заміна RLC-метра BR-2822

Для заміни BR-2822 у каталозі рекомендовано цифровий RLC-вимірювач AT825.

Модель AT825 також підтримує чотири тестові частоти: 100 Гц, 120 Гц, 1 кГц і 10 кГц. Вона оснащена кольоровим сенсорним дисплеєм, має заявлену базову похибку 0,2% та інтерфейс MiniUSB.

Під час вибору альтернативи варто порівнювати діапазони L, C і R, тестові частоти, підтримувані додаткові параметри, способи підключення компонентів та вимоги до точності.

Купити цифровий RLC-вимірювач BR-2822 в Україні

BR-2822 — портативний тестер електронних компонентів для вимірювання індуктивності, ємності, опору, імпедансу, тангенса кута втрат і добротності.

Прилад має базову похибку 0,3%, працює на чотирьох тестових частотах до 10 кГц, оснащений дворядковим п'ятизначним дисплеєм і підтримує одночасне відображення двох параметрів.

Функції сортування за чотирма категоріями, звукової сигналізації та визначення відхилень дозволяють використовувати BR-2822 для перевірки й відбракування електронних компонентів.

Перед тим як купити RLC-вимірювач BR-2822 в Україні, рекомендується уточнити його фактичну наявність, технічний стан, комплектність і актуальну вартість. Як альтернативу можна розглянути RLC-метр AT825.
