Термоанемометр АТТ-1004 — вимірювання швидкості та температури повітряного потоку

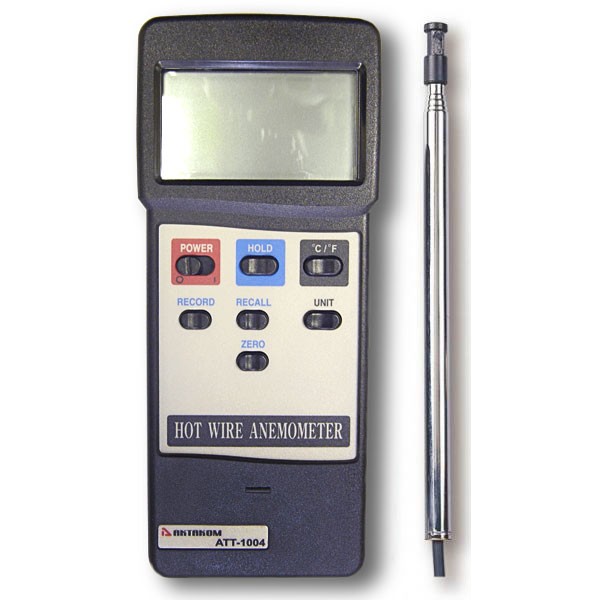

Термоанемометр АТТ-1004 — цифровий переносний прилад для вимірювання швидкості руху повітря та температури повітряного потоку. Модель призначена для контролю параметрів вентиляції, кондиціонування та виробничих повітряних потоків. Прилад вимірює швидкість повітря в діапазоні від 0,5 до 20,0 м/с і температуру в межах від 0 до 50 °C. Виносний телескопічний зонд дає змогу проводити вимірювання у вентиляційних каналах, біля решіток, дифузорів та в інших місцях, де розміщення основного блока безпосередньо в зоні контролю було б незручним.

Робота АТТ-1004 базується на термоанемометричному принципі вимірювання методом нагрітої нитки. Швидкість потоку визначається за зміною температури чутливого елемента під дією рухомого повітря. У конструкції застосовано скляний термістор і стандартний термістор, а оброблення отриманих сигналів виконує мікропроцесор. Вимірювальна головка не має механічних рухомих частин, характерних для крильчатих анемометрів.

Застосування анемометра АТТ-1004

АТТ-1004 підходить для вимірювання швидкості руху повітря в системах вентиляції та кондиціонування, а також для виробничих завдань, пов’язаних із контролем повітряних потоків. Прилад можна використовувати під час перевірки вентиляційних каналів, оцінювання швидкості повітря біля припливних і витяжних отворів, контролю циркуляції та порівняння параметрів потоку в різних точках системи.

Діапазон 0,5–20,0 м/с дозволяє працювати як із невеликими, так і з інтенсивнішими повітряними потоками. Роздільна здатність вимірювання швидкості становить 0,1 м/с, а в характеристиках приладу вказана точність ±0,2 м/с. Температурний канал працює в межах 0–50 °C з роздільною здатністю 0,1 °C. Таким чином, одним приладом можна одночасно контролювати два основні параметри повітряного потоку.

Метод нагрітої нитки

На відміну від моделей із крильчаткою, АТТ-1004 визначає швидкість повітря за зміною теплового режиму датчика. Повітряний потік охолоджує нагрітий чутливий елемент, а електронна схема перетворює цю зміну у цифрове значення швидкості. Такий принцип роботи особливо доречний для контролю невеликих швидкостей руху повітря та не потребує механічної крильчатки у вимірювальній головці.

Мікропроцесорна обробка сигналу забезпечує відображення результату на цифровому дисплеї. Користувач отримує конкретне числове значення швидкості, що зручно для порівняння режимів роботи вентиляції, перевірки кількох контрольних точок або фіксації результатів під час технічного обслуговування.

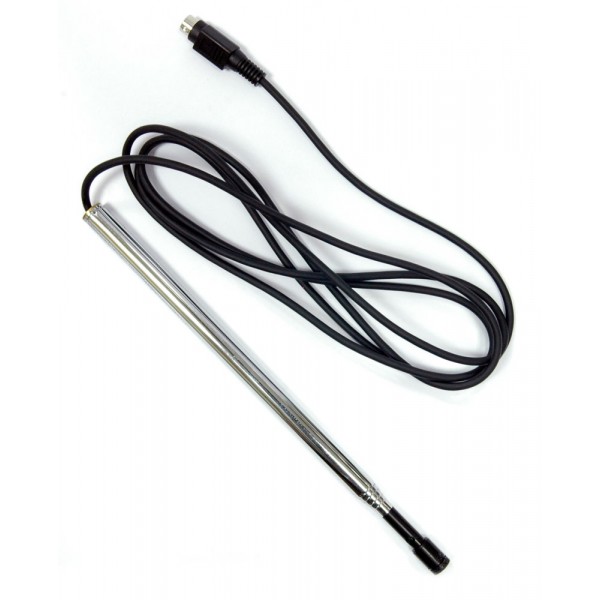

Телескопічний виносний зонд

Однією з основних конструктивних особливостей АТТ-1004 є виносний телескопічний зонд. Його довжина змінюється приблизно від 0,28 до 0,94 м. Це дозволяє розташувати датчик у потрібній точці повітряного потоку без необхідності наближати туди весь вимірювальний блок.

Телескопічний формат зручний під час перевірки вентиляційних решіток, каналів, повітроводів та інших зон з обмеженим доступом. Основний блок залишається в руках оператора, а зонд можна висунути на необхідну довжину. Така конструкція полегшує серію послідовних вимірювань, коли потрібно порівняти швидкість повітря в кількох точках.

Дисплей, одиниці вимірювання та Data Hold

АТТ-1004 оснащений подвійним РК-дисплеєм із висотою цифр близько 13 мм. На екрані відображаються результати вимірювань, а швидкість повітря можна подавати в різних одиницях: м/с, км/год, фут/хв і миль/год. Це спрощує роботу з документацією, у якій використовуються різні системи одиниць, і зменшує потребу в ручному перерахунку.

Функція Data Hold дозволяє зафіксувати поточне показання на дисплеї. Вона корисна, якщо зонд розміщений у важкодоступній точці або значення потрібно спочатку утримати на екрані, а потім записати. Час одного вимірювання становить менше однієї секунди, тому прилад оперативно оновлює показання при зміні параметрів потоку.

Технічні характеристики АТТ-1004

Практичність під час вимірювань

Розділення конструкції на блок індикації та виносний зонд робить АТТ-1004 зручним для вимірювань у місцях, де важливо точно позиціонувати датчик. Зонд можна встановити в потрібній зоні, а корпус приладу тримати так, щоб дисплей залишався добре видимим. Це практично при роботі з вентиляційними каналами, стельовими або настінними вентиляційними елементами та іншими зонами з обмеженим доступом.

Живлення здійснюється від шести батарейок AAA по 1,5 В. Автономна робота відповідає переносному призначенню приладу та дозволяє виконувати вимірювання без підключення до електромережі. Маса самого термоанемометра становить 360 г, а маса комплекту — 1 кг.

Контроль параметрів вентиляції та кондиціонування

Під час перевірки вентиляційної системи швидкість повітря може відрізнятися залежно від точки вимірювання. Телескопічний зонд дозволяє змінювати положення датчика та порівнювати значення в різних ділянках потоку. Це допомагає отримувати не суб’єктивну оцінку, а конкретні цифрові показання швидкості в обраних контрольних точках.

Одночасний контроль температури доповнює вимірювання швидкості. Для систем кондиціонування та вентиляції це зручно, оскільки оператор бачить не лише інтенсивність руху повітря, а й його температуру. Роздільна здатність 0,1 °C дозволяє відстежувати невеликі зміни показань у межах робочого діапазону приладу.

Особливості роботи з повітряним потоком

Для коректного контролю важливо розташовувати зонд у тій точці, параметри якої потрібно оцінити. Під час порівняння кількох зон бажано виконувати вимірювання послідовно за однаковим підходом до розташування датчика. Це особливо актуально для вентиляційних систем, де швидкість потоку може змінюватися по перерізу каналу або біля вихідної решітки. Телескопічна конструкція зонда АТТ-1004 спрощує таке позиціонування та дозволяє поступово переміщувати датчик у межах доступної ділянки.

Можливість зафіксувати показання функцією Data Hold допомагає працювати там, де дисплей не завжди зручно зчитувати в момент установлення зонда. Після стабілізації показання його можна утримати на екрані та спокійно перенести в журнал або робочі записи. У поєднанні з часом одного вимірювання менше секунди це робить прилад зручним для серії контрольних вимірювань на одному об’єкті.

Комплект постачання АТТ-1004

У комплект входить термоанемометр АТТ-1004 із зондом, кейс, інструкція з експлуатації та шість батарейок. Наявність кейса зручна для зберігання та транспортування приладу разом із виносним датчиком і комплектними аксесуарами.

• термоанемометр АТТ-1004 із зондом — 1 шт.;
• кейс — 1 шт.;
• інструкція з експлуатації — 1 шт.;
• батарейки — 6 шт.

Термоанемометр АТТ-1004 для контролю повітряного потоку

АТТ-1004 поєднує вимірювання швидкості повітря та температури, телескопічний зонд, цифрову індикацію та функцію Data Hold. Прилад розрахований на швидкість від 0,5 до 20,0 м/с і температуру від 0 до 50 °C. Відсутність механічної крильчатки, виносний датчик і можливість подовження зонда до 0,94 м роблять модель зручною для контролю повітряних потоків у вентиляції, кондиціонуванні та виробничих умовах.

Якщо потрібно вимірювати параметри потоку у важкодоступних точках, АТТ-1004 дозволяє винести чутливий елемент на необхідну відстань, залишивши дисплей перед оператором. Подвійний РК-екран, швидке оновлення показань і можливість утримання результату спрощують повсякденні вимірювання та фіксацію даних.
