Анемометр АПР-2 — переносний рудниковий прилад для вимірювання швидкості повітряного потоку

Анемометр АПР-2 — переносний рудниковий анемометр, призначений для вимірювання швидкості повітряного потоку та визначення об’ємної витрати повітря. Прилад розрахований на роботу з повітряними потоками в широкому діапазоні швидкостей і дає змогу виконувати вимірювання безпосередньо в місці контролю. Модель випускається відповідно до ТУ У10.1-05411357-001-2001. Конструкція АПР-2 поєднує переносний формат із телескопічною штангою, завдяки якій можна розмістити вимірювальну частину приладу в потрібній точці повітряного потоку.

Основний діапазон вимірювання швидкості повітряного потоку становить від 0,15 до 20,0 м/с. При цьому діапазон індикації ширший — від 0,00 до 42,0 м/с. Максимальна швидкість повітряного потоку, що може впливати на анемометр, не повинна перевищувати 50 м/с. Такі параметри дають змогу використовувати АПР-2 для контролю як відносно слабких, так і значно інтенсивніших потоків повітря в межах заявлених характеристик.

Вимірювання швидкості повітряного потоку

Анемометр АПР-2 виконує вимірювання швидкості повітряного потоку в діапазоні від 0,15 до 20,0 м/с. Для різних частин діапазону встановлені окремі значення допустимої похибки. У діапазоні від 0,15 до 1,20 м/с похибка становить не більше ±(0,03 + 0,02V) м/с. Для швидкостей понад 1,20 до 20,0 м/с — не більше ±(0,10 + 0,05V) м/с, де V — значення вимірюваної швидкості повітря в м/с.

Поділ характеристик точності на два діапазони важливий під час оцінювання результату вимірювання. Для невеликих швидкостей використовується одна залежність допустимої похибки, а для вищих — інша. Це дозволяє коректно враховувати заявлені метрологічні характеристики АПР-2 залежно від фактичної швидкості повітряного потоку.

Окремо зазначено, що прилад може відображати швидкість повітряного потоку в межах від 0,00 до 42,0 м/с, тоді як нормований діапазон вимірювання становить від 0,15 до 20,0 м/с. Тобто під час роботи важливо розрізняти діапазон індикації та діапазон, для якого наведені характеристики вимірювання. Гранична швидкість повітряного потоку, що впливає на анемометр, — не більше 50 м/с.

Визначення середньозваженого значення та об’ємної витрати

АПР-2 підтримує обчислення середньозваженого значення швидкості за результатами кількох вимірювань. Кількість вимірів швидкості, за якими допускається розрахунок середньозваженого значення, — не більше 6. Така можливість корисна, коли для оцінювання повітряного потоку потрібно врахувати результати, отримані в декількох точках або під час кількох послідовних вимірювань.

Крім швидкості повітря, анемометр дає змогу визначати об’ємну витрату. Заявлений діапазон визначення об’ємної витрати становить від 0,00 до 655 м³/с. Вимірювання об’ємної витрати допускається для гірничих виробок або трубопроводів із площею поперечного перерізу від 1,00 до 49,9 м². Таким чином, прилад може використовуватися не тільки для фіксації швидкості потоку, а й для оцінювання кількості повітря, що проходить через заданий переріз.

Під час визначення об’ємної витрати потрібно враховувати площу перерізу відповідної гірничої виробки або трубопроводу. Саме тому в характеристиках АПР-2 окремо зазначено допустимий діапазон площі — від 1,00 до 49,9 м². Це дає користувачеві чіткий орієнтир щодо меж застосування режиму визначення об’ємної витрати.

Виконання та захист анемометра АПР-2

Переносний рудниковий анемометр АПР-2 має виконання, розраховане на використання в умовах, для яких важливі вимоги до вибухозахисту та захисту корпусу. У вихідних характеристиках зазначено відповідність вибухозахисту РО, Іа за ГОСТ 12.2.020-76 або EN 50014/50020, а також рівень самозахисту Ex ia ITI. Маркування наведено в тому вигляді, у якому воно зазначене у вихідних даних. Захист корпусу — IP54 за ГОСТ 14254-96 (МЕК 529-89).

Ступінь захисту корпусу IP54 є однією з важливих технічних характеристик моделі. Вона зазначена разом із нормативними документами та має враховуватися під час вибору приладу для конкретних умов експлуатації. Фактичні умови застосування повинні відповідати вимогам документації на прилад та встановленим для об’єкта правилам безпеки.

Телескопічна конструкція та габарити

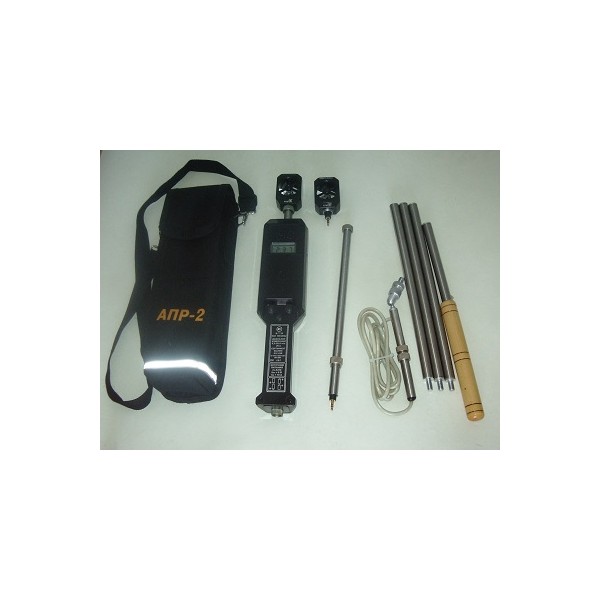

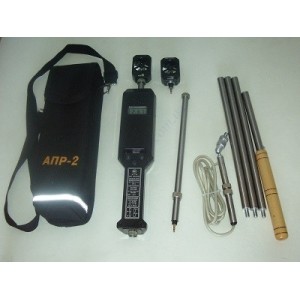

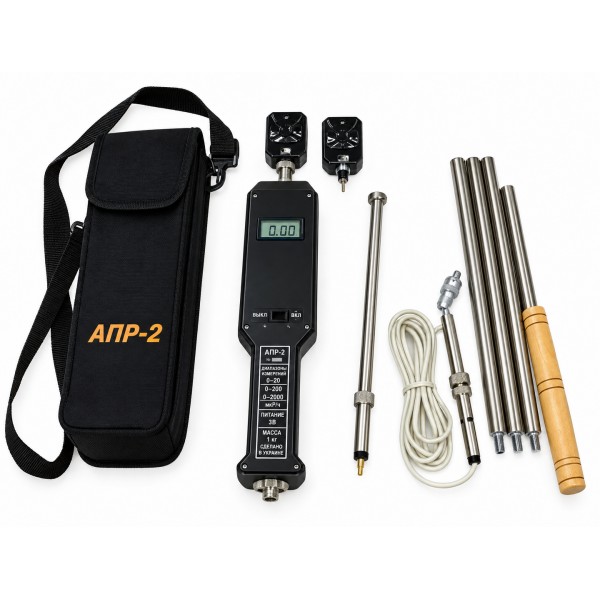

АПР-2 виконаний у переносному форматі та оснащений телескопічною штангою. У складеному стані мінімальні габаритні розміри приладу становлять 31 × 7 × 5,5 см. З висунутою телескопічною штангою розміри збільшуються до 50 × 7 × 5,5 см. Така конструкція дає можливість змінювати робочу довжину приладу залежно від точки, у якій потрібно виконати вимірювання повітряного потоку.

Маса анемометра становить 600 г. Поєднання невеликої маси та телескопічної конструкції відповідає переносному призначенню АПР-2. Прилад можна використовувати для вимірювань із позиціонуванням його вимірювальної частини на відстані, яку забезпечує висунута штанга.

Енергоспоживання

Струм споживання анемометра АПР-2 становить 3 мА. Цей параметр наведений у технічних характеристиках приладу та може враховуватися під час експлуатації й оцінювання його енергоспоживання.

Основні технічні характеристики АПР-2

Для яких завдань підходить АПР-2

Анемометр АПР-2 орієнтований на вимірювання параметрів руху повітря в гірничих виробках та інших об’єктах, де потрібен контроль швидкості повітряного потоку в межах заявленого діапазону. Оскільки прилад також визначає об’ємну витрату для перерізів від 1,00 до 49,9 м², його можна застосовувати в завданнях, де важливо оцінити не тільки локальну швидкість повітря, а й обсяг повітряного потоку через заданий переріз.

Можливість розрахунку середньозваженого значення за кількістю вимірювань до 6 актуальна у випадках, коли потрібно врахувати результати декількох вимірювань. Користувач може виконати серію вимірювань у межах можливостей приладу та отримати середньозважене значення відповідно до передбаченого режиму роботи.

Телескопічна штанга збільшує довжину приладу з 31 до 50 см, що полегшує позиціонування анемометра під час контролю повітряного потоку. При цьому маса 600 г зберігає переносний характер пристрою. Для вибору АПР-2 важливо співвіднести умови майбутніх вимірювань із його основними параметрами: діапазоном 0,15–20,0 м/с, допустимими похибками, площею перерізу 1,00–49,9 м² для визначення об’ємної витрати та вимогами до умов експлуатації.

Чому важливо враховувати діапазони АПР-2

Під час вибору анемометра слід орієнтуватися насамперед на нормований діапазон вимірювання, а не тільки на діапазон індикації. Для АПР-2 нормований діапазон швидкості становить 0,15–20,0 м/с, а індикація передбачена в межах 0,00–42,0 м/с. Це різні характеристики, тому для вимірювальних завдань потрібно використовувати саме параметри, для яких зазначено допустиму похибку.

Так само під час визначення об’ємної витрати необхідно враховувати обмеження за площею поперечного перерізу. Для АПР-2 вона повинна бути в межах від 1,00 до 49,9 м². Верхня межа діапазону визначення об’ємної витрати становить 655 м³/с. Дотримання цих меж дає змогу використовувати прилад відповідно до заявлених технічних характеристик.

Купити анемометр АПР-2 в Україні

Анемометр АПР-2 підійде користувачам, яким потрібен переносний рудниковий прилад для вимірювання швидкості повітряного потоку та визначення об’ємної витрати. Перед замовленням рекомендується звірити необхідний діапазон швидкості, допустиму похибку, площу перерізу об’єкта вимірювання, габарити та вимоги до захисту корпусу з характеристиками моделі. Це допоможе визначити, чи відповідає АПР-2 конкретному вимірювальному завданню.
