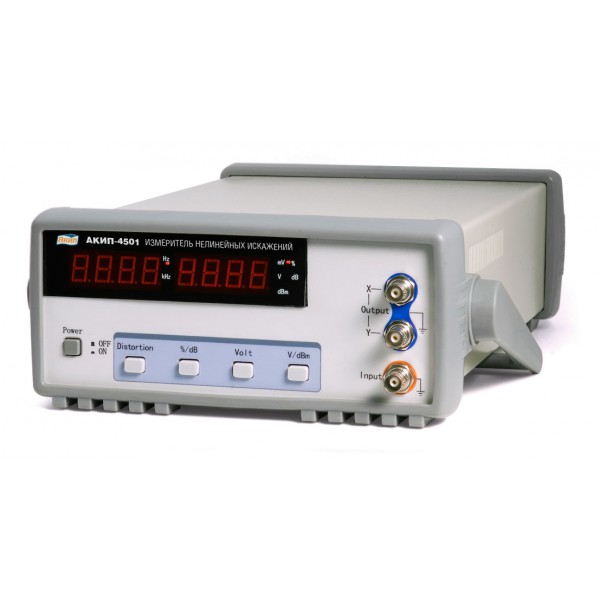

Вимірювач нелінійних спотворень АКИП-4501

АКИП-4501 — настільний вимірювальний прилад для контролю коефіцієнта нелінійних спотворень, напруги та частоти сигналу змінного струму. Модель поєднує кілька вимірювальних режимів в одному корпусі та може використовуватися під час налагодження, перевірки й обслуговування електронної апаратури. Прилад дає змогу оцінювати рівень гармонічних спотворень сигналу, контролювати його напругу та визначати частоту без необхідності застосовувати окремий пристрій для кожного з цих завдань.

Основний напрям застосування АКИП-4501 — робота із сигналами в низькочастотному та звуковому діапазоні, де важливо контролювати не лише амплітудні й частотні параметри, а й ступінь спотворення форми сигналу. У режимі вимірювання коефіцієнта нелінійних спотворень прилад працює в діапазоні основних частот від 20 Гц до 20 кГц і вимірює КНІ від 0,01 % до 50 %. Завдяки цьому модель підходить для лабораторних вимірювань, перевірки електронних вузлів, сервісних робіт і контролю параметрів обладнання, де необхідна кількісна оцінка гармонічних складових.

Основні можливості АКИП-4501

Прилад підтримує три основні режими: вимірювання коефіцієнта нелінійних спотворень, вимірювання напруги та вимірювання частоти. Така функціональність робить АКИП-4501 зручним для послідовної перевірки одного й того самого сигналу за кількома параметрами. Користувач може спочатку оцінити рівень спотворень, потім проконтролювати напругу, а за потреби перейти до вимірювання частоти. Результати відображаються на 4-розрядному цифровому індикаторі, що спрощує зчитування показань під час роботи на лабораторному або сервісному робочому місці.

• вимірювання коефіцієнта нелінійних спотворень у діапазоні 0,01–50 %;
• робота з основними частотами 20 Гц–20 кГц у режимі вимірювання КНІ;
• вимірювання напруги змінного сигналу;
• вимірювання частоти в діапазоні 10 Гц–200 кГц;
• 4-розрядна цифрова індикація;
• X/Y-виходи для передавання сигналу на осцилограф і відображення фігур Ліссажу;
• живлення від мережі 230 В, 50/60 Гц.

Вимірювання коефіцієнта нелінійних спотворень

Коефіцієнт нелінійних спотворень є важливим параметром під час оцінювання якості проходження або підсилення сигналу. Він характеризує частку гармонічних складових, які з’являються внаслідок нелінійності досліджуваного тракту. АКИП-4501 дає змогу вимірювати КНІ в межах від 0,01 % до 50 %, тому може застосовуватися як для контролю сигналів із невеликим рівнем спотворень, так і для перевірки режимів, у яких нелінійні складові виражені значно сильніше.

У цьому режимі робочий частотний діапазон становить від 20 Гц до 20 кГц. Діапазон вхідної напруги — від 100 мВ СКЗ до 300 В СКЗ, а вхідний опір становить 100 кОм. Похибка вимірювання коефіцієнта гармонік задається як ±(0,1 × K + 0,03) %, де K — виміряне значення коефіцієнта нелінійних спотворень у відсотках. Такий формат нормування дає змогу коректно оцінювати точність для різних значень КНІ в межах робочого діапазону приладу.

Вимірювання напруги

Окрім аналізу гармонічних спотворень, АКИП-4501 може використовуватися як вимірювач змінної напруги. Це корисно під час налаштування генераторів, підсилювальних каскадів, фільтрів та інших електронних вузлів, коли потрібно контролювати рівень сигналу без зміни вимірювальної схеми. У режимі вимірювання напруги прилад працює з сигналами в частотному діапазоні 40 Гц–40 кГц.

Для частот від 40 Гц до 20 кГц діапазон вхідної напруги становить від 3 мВ СКЗ до 300 В СКЗ. На частотах понад 20 кГц і до 40 кГц вимірюється напруга від 3 мВ СКЗ до 10 В СКЗ. Похибка вимірювання напруги становить ±4 %. Таке поєднання діапазонів дає можливість працювати як із малими рівнями сигналу, так і зі значно вищою напругою в межах, установлених технічними характеристиками приладу.

Режим частотоміра

АКИП-4501 також виконує функцію частотоміра. Діапазон вимірювання частоти становить від 10 Гц до 200 кГц. Це розширює можливості приладу порівняно з використанням лише як вимірювача КНІ, оскільки дозволяє оперативно контролювати частоту досліджуваного сигналу під час налагодження та перевірки електронних схем. Для відображення результату використовується 4-розрядна індикація, а похибка вимірювання частоти зазначена як ±2 одиниці молодшого розряду.

Наявність окремого режиму частотоміра особливо зручна тоді, коли під час однієї процедури потрібно перевірити одразу кілька параметрів сигналу. Наприклад, після встановлення потрібної частоти генератора можна проконтролювати рівень напруги, а потім виміряти КНІ. Усі ці операції виконуються одним приладом, що допомагає організувати компактніше робоче місце та скоротити кількість перемикань між різними вимірювальними пристроями.

X/Y-виходи та робота з осцилографом

Однією з функціональних особливостей АКИП-4501 є наявність X/Y-виходів. Вони призначені для передавання сигналу на осцилограф і дають можливість використовувати фігури Ліссажу для візуального аналізу співвідношення сигналів. Такий спосіб контролю може бути корисним під час дослідження фазових і частотних співвідношень у вимірювальній схемі. При цьому осцилограф використовується як зовнішній засіб відображення, а АКИП-4501 забезпечує відповідні вихідні сигнали.

Поєднання цифрової індикації та можливості підключення осцилографа робить прилад придатним як для прямого зчитування числових результатів, так і для візуального спостереження сигналів у межах передбачених режимів роботи. Це зручно в задачах, де одного числового значення недостатньо й потрібен додатковий контроль поведінки сигналу.

Конструкція та організація роботи

АКИП-4501 виконаний у форматі настільного моноблока. Органи керування, цифровий індикатор і роз’єми розміщені на передній панелі, тому основні операції доступні без додаткових модулів керування. Прилад розрахований на стаціонарне живлення від мережі 230 В із допустимим відхиленням ±15 %, частотою 50/60 Гц. Споживана потужність становить 10 Вт.

Габаритні розміри приладу — 254 × 115 × 384 мм, маса — 3,8 кг. Таке виконання орієнтоване на використання на робочому столі в лабораторії, сервісному центрі або на виробничій ділянці. Корпус не потребує окремого зовнішнього блока живлення, оскільки прилад підключається безпосередньо до мережі.

Для яких завдань підходить АКИП-4501

Вимірювач нелінійних спотворень АКИП-4501 може застосовуватися під час розроблення, налагодження, діагностики та технічного обслуговування електронної апаратури. Прилад корисний у тих випадках, коли потрібно перевірити, наскільки форма вихідного сигналу відрізняється від вхідного через появу гармонічних складових, а також одночасно контролювати напругу та частоту.

Модель може бути затребувана в радіотехнічних і електронних лабораторіях, сервісних центрах, навчальних та виробничих підрозділах. Водночас конкретне застосування має визначатися вимогами до частотного діапазону, рівня вхідної напруги та допустимої похибки. Перед використанням важливо переконатися, що параметри досліджуваного сигналу не виходять за межі, зазначені для обраного режиму АКИП-4501.

Технічні характеристики АКИП-4501

Комплектація

• вимірювач нелінійних спотворень АКИП-4501 — 1 шт.;
• шнур живлення — 1 шт.;
• з’єднувальний кабель — 1 шт.

Чому варто звернути увагу на АКИП-4501

Головна практична перевага моделі полягає в поєднанні трьох вимірювальних функцій. АКИП-4501 дозволяє контролювати КНІ, напругу та частоту в межах одного приладу, а X/Y-виходи доповнюють числові вимірювання можливістю роботи з осцилографом. Для користувача це означає більш послідовний процес перевірки сигналу: від визначення його частоти та рівня до оцінювання нелінійних спотворень.
