Портативний частотомір FC-2500 до 2,5 ГГц

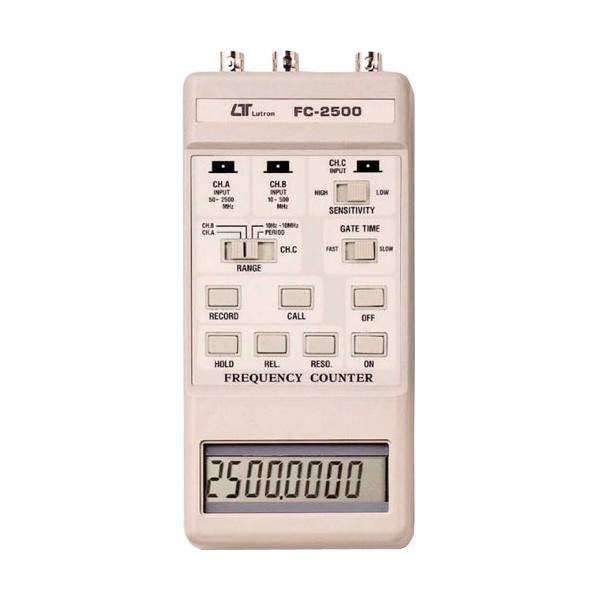

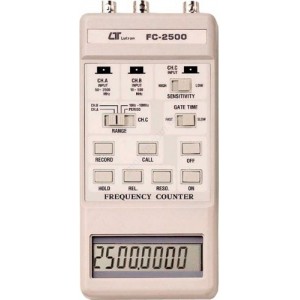

Портативний частотомір FC-2500 — компактний вимірювальний прилад для оперативного визначення частоти електричних і радіочастотних сигналів у діапазоні до 2,5 ГГц. Завдяки невеликим габаритам, порівнянним із розмірами ручного мультиметра, модель зручно використовувати не лише на стаціонарному робочому місці, а й під час виїзних робіт, відряджень, перевірок обладнання на об’єктах і полігонах. Прилад вимірює частоту сигналу та період, підтримує відносні вимірювання, має пам’ять і дає змогу проводити безконтактний контроль частот понад 10 МГц за допомогою антени, що пропонується окремо.

Призначення та можливості FC-2500

Основне призначення частотоміра FC-2500 — вимірювання частоти сигналів та експрес-контроль несучої частоти радіообладнання. Компактний формат особливо зручний під час перевірок на об’єктах, у поїздках і відрядженнях, коли потрібно швидко отримати числове значення частоти без використання громіздкого лабораторного обладнання.

Окрім вимірювання частоти, прилад підтримує вимірювання періоду через вхід C у діапазоні від 10 Гц до 10 МГц. Передбачено режим відносних вимірювань, пам’ять і функцію автоматичного вимкнення для економії живлення. Для частот понад 10 МГц можливий безконтактний контроль через зовнішню антену.

Три BNC-входи для різних частотних діапазонів

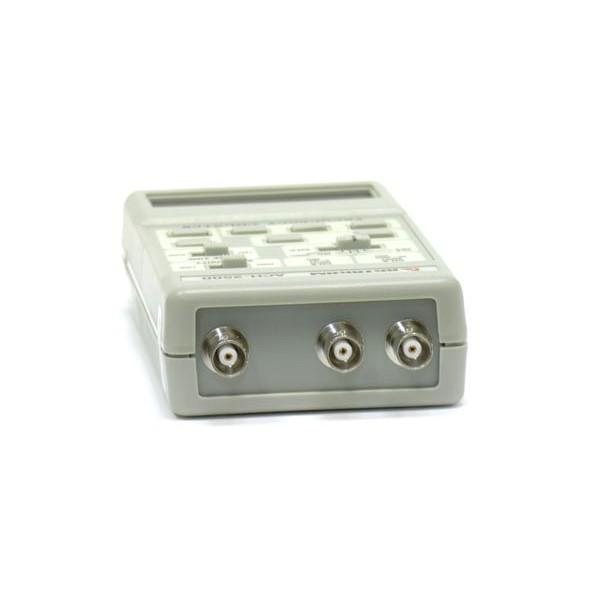

Конструкцією FC-2500 передбачено три вхідні роз’єми BNC. Входи A, B і C розраховані на різні діапазони частот та відрізняються роздільною здатністю і максимально допустимою напругою.

• Вхід A: від 50 МГц до 2,5 ГГц, два піддіапазони, роздільна здатність 100 Гц, чутливість від 50 мВ, максимальна напруга до 5 В.
• Вхід B: від 10 МГц до 0,45 ГГц, три піддіапазони, роздільна здатність 10 Гц, чутливість від 50 мВ, максимальна напруга до 5 В.
• Вхід C: до 10 МГц, роздільна здатність 100 мГц, чутливість від 50 мВ, максимальна напруга до 250 В пік-пік.

Такий поділ дозволяє охопити широкий спектр вимірювань — від сигналів у мегагерцовому діапазоні до частот 2,5 ГГц. Під час підключення важливо обирати відповідний вхід з урахуванням не лише частоти, а й допустимого рівня напруги: для входів A і B він становить до 5 В, а для входу C — до 250 В пік-пік.

Вимірювання частоти до 2,5 ГГц

Максимальна вимірювана частота FC-2500 становить 2,5 ГГц. Верхній діапазон обслуговує вхід A, призначений для сигналів від 50 МГц до 2,5 ГГц. Вхід B працює в межах від 10 МГц до 450 МГц, а вхід C використовується для частот до 10 МГц. Залежно від вибраного входу роздільна здатність становить 100 Гц, 10 Гц або 100 мГц.

Заявлена точність вимірювання частоти становить 4 × 10⁻⁶. Температурна стабільність вказана на рівні 10⁻⁷ на кожен 1 °C. У конструкції використовується вбудований кварцовий стабілізатор частоти, що сприяє стабільності вимірювань у межах заявлених характеристик.

Вимірювання періоду та відносний режим

FC-2500 може працювати не лише як цифровий частотомір. Через вхід C прилад вимірює період сигналу в частотному діапазоні від 10 Гц до 10 МГц. Це розширює можливості під час перевірки періодичних сигналів і дозволяє отримувати потрібний параметр без додаткових обчислень.

Режим відносних вимірювань дає змогу оцінювати зміну частоти відносно заданого або попереднього значення. Наявність пам’яті робить роботу з повторюваними вимірюваннями зручнішою, коли потрібно послідовно контролювати кілька сигналів або відстежувати їх зміну.

Безконтактне вимірювання через антену

Для частот понад 10 МГц FC-2500 підтримує безконтактне вимірювання із застосуванням зовнішньої антени. Такий спосіб дозволяє контролювати частоту радіосигналу без прямого кабельного підключення до точки вимірювання та зручний для оперативної перевірки активного радіочастотного сигналу.

Антена АТ-20 зазначена як додаткова комплектація та не входить до базового комплекту постачання. Окремо також може постачатися кабель BNC із затискачами типу «крокодил» на кінці.

Дисплей, живлення та корпус

Результати вимірювань відображаються на восьмирозрядному РК-дисплеї з висотою символів 1,3 см. Прилад має функцію автоматичного вимкнення для економії живлення, що особливо корисно під час автономної роботи.

FC-2500 живиться від чотирьох елементів по 1,5 В типу AA або від зовнішнього адаптера 9 В зі струмом до 500 мА. Батарейне живлення зручне для мобільних і виїзних вимірювань, тоді як зовнішній адаптер можна використовувати під час стаціонарної роботи.

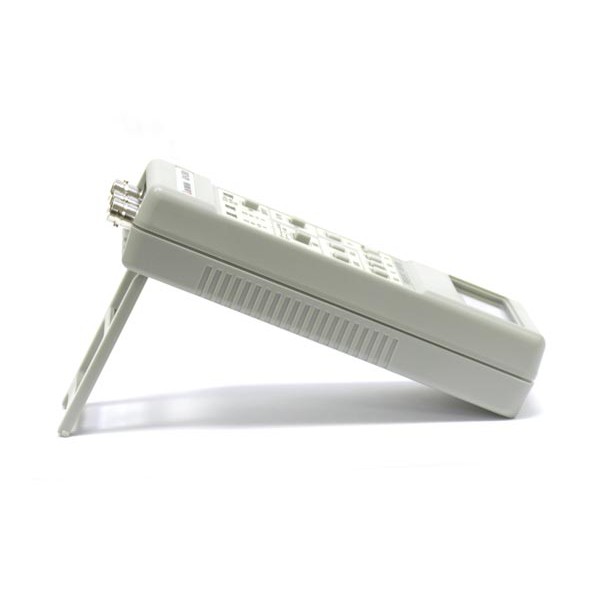

Габарити частотоміра становлять 17,3 × 8 × 3,5 см, маса — 340 г. За форматом корпус близький до ручного мультиметра, тому прилад легко транспортувати разом з іншим вимірювальним обладнанням. Корпус виготовлений з ударостійкого матеріалу.

Технічні характеристики FC-2500

• Тип: портативний цифровий частотомір.
• Максимальна вимірювана частота: 2,5 ГГц.
• Вхід A: 50 МГц–2,5 ГГц, 2 піддіапазони.
• Роздільна здатність входу A: 100 Гц.
• Чутливість входу A: від 50 мВ.
• Максимальна напруга входу A: до 5 В.
• Вхід B: 10 МГц–0,45 ГГц, 3 піддіапазони.
• Роздільна здатність входу B: 10 Гц.
• Чутливість входу B: від 50 мВ.
• Максимальна напруга входу B: до 5 В.
• Вхід C: до 10 МГц.
• Роздільна здатність входу C: 100 мГц.
• Чутливість входу C: від 50 мВ.
• Максимальна напруга входу C: до 250 В пік-пік.
• Точність вимірювання частоти: 4 × 10⁻⁶.
• Температурна стабільність: 10⁻⁷ на кожен 1 °C.
• Вимірювання періоду через вхід C: 10 Гц–10 МГц.
• Дисплей: РК, 8 розрядів, висота символів 1,3 см.
• Вхідні роз’єми: 3 × BNC.
• Живлення: 4 × 1,5 В AA або зовнішній адаптер 9 В, до 500 мА.
• Маса: 340 г.
• Розміри: 17,3 × 8 × 3,5 см.

Ключові переваги FC-2500

• вимірювання частоти до 2,5 ГГц;
• три окремі BNC-входи;
• вимірювання частоти та періоду;
• відносні вимірювання та пам’ять;
• вбудований кварцовий стабілізатор частоти;
• безконтактне вимірювання частот понад 10 МГц з опційною антеною;
• восьмирозрядний РК-дисплей;
• компактні габарити та маса 340 г;
• ударостійкий корпус;
• живлення від батарей AA або зовнішнього адаптера;
• автоматичне вимкнення для економії живлення.

Комплектація

Базовий комплект постачання:

• частотомір FC-2500 — 1 шт.;
• інструкція з експлуатації.

Додаткова комплектація:

• антена АТ-20;
• кабель BNC із затискачами типу «крокодил» на кінці.
