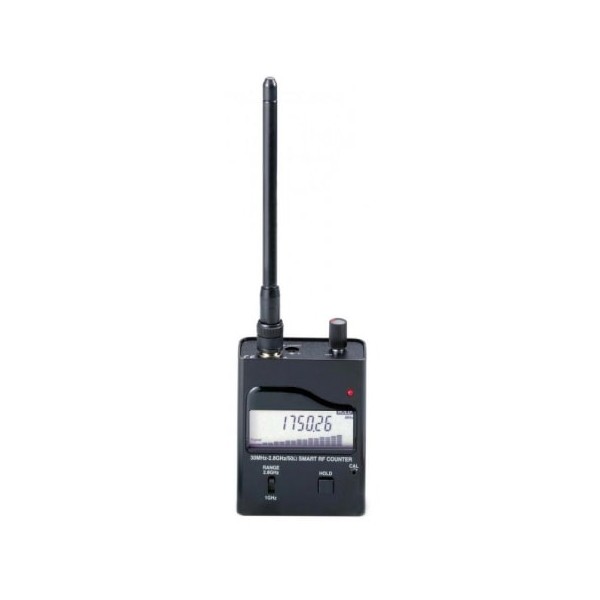

Портативний частотомір SC-1 Plus

Портативний частотомір SC-1 Plus — компактний радіочастотний вимірювальний прилад для визначення частоти цифрових, імпульсних On/Off Keying та аналогових сигналів у широкому діапазоні від 30 МГц до 2,8 ГГц. Модель розрахована на мобільну роботу та підходить для перевірки радіопередавального обладнання, контролю активності радіосигналів і пошуку джерела випромінювання за його частотою та відносним рівнем сигналу. Невеликі розміри дають змогу використовувати прилад без прив’язки до стаціонарного робочого місця.

SC-1 Plus поєднує функції частотоміра та індикатора рівня радіочастотного сигналу. Виявлена частота відображається на 7-розрядному рідкокристалічному дисплеї, а 16-сегментний графічний індикатор допомагає оцінювати відносну потужність сигналу. Такий формат індикації корисний не лише для фіксації частоти, а й під час наближення до джерела радіовипромінювання: зміна рівня на шкалі дає змогу орієнтуватися за інтенсивністю прийнятого сигналу.

Широкий діапазон вимірювання частоти

Робочий частотний діапазон SC-1 Plus становить 30 МГц–2,8 ГГц. Для зручності він розділений на два положення: до 1 ГГц для частот від 30 МГц до 1 ГГц та до 2,8 ГГц для ділянки від 500 МГц до 2,8 ГГц. Перемикання діапазонів дозволяє адаптувати роботу приладу до конкретної частотної області та спрощує перевірку сигналів у різних радіодіапазонах.

Прилад працює з цифровими, аналоговими та імпульсними сигналами типу On/Off Keying. Мінімальна тривалість імпульсу для цифрового сигналу становить 250 мкс. Завдяки цьому SC-1 Plus може фіксувати не лише безперервні аналогові сигнали, а й короткі цифрові радіоімпульси, якщо вони відповідають робочому діапазону та допустимому рівню на вході.

Роздільна здатність для цифрових та аналогових сигналів

Роздільна здатність вимірювання залежить від типу сигналу. Для цифрових сигналів і On/Off Keying вона становить 10 кГц, а для аналогових — 1 кГц. Такий поділ відповідає особливостям різних режимів вимірювання та дає змогу отримувати зручне для практичної роботи значення частоти без зайвого ускладнення керування.

Часова база приладу має стабільність менше ніж 1 ppm за кімнатної температури. Це важлива характеристика частотоміра, оскільки стабільність опорної частоти безпосередньо впливає на коректність вимірювання. Для користувача це означає можливість застосовувати SC-1 Plus під час налаштування, перевірки та діагностики радіообладнання в межах заявлених характеристик пристрою.

Чутливий радіочастотний вхід і BNC-роз’єм

Вхід SC-1 Plus має імпеданс 50 Ом і виконаний на стандартному BNC-роз’ємі. Такий тип підключення широко застосовується у вимірювальній та радіотехнічній апаратурі. Чутливість приладу становить менше 5 мВ, а максимально допустимий рівень вхідного сигналу — 15 dBm. Під час підключення зовнішнього джерела сигналу важливо не перевищувати допустимий вхідний рівень.

У комплекті передбачена телескопічна антена, яка під’єднується через BNC. Знімна конструкція антени спрощує транспортування та дає змогу за потреби використовувати інше сумісне підключення до входу приладу. Під час роботи з антеною результат залежить не лише від частоти, а й від потужності передавача, відстані до нього, умов поширення радіохвиль та узгодження антени.

16-сегментний індикатор рівня RF-сигналу

Окремою особливістю SC-1 Plus є ультрачутливий синхронний детектор із 16-сегментною шкалою рівня радіочастотного сигналу. Діапазон індикації становить приблизно від -35 dBm до 0 dBm. Графічна шкала доповнює цифрове відображення частоти та допомагає оцінювати зміну рівня сигналу в реальному часі.

Регулювання порога спрацювання, або squelch, дозволяє налаштувати реакцію приладу на вхідні сигнали. Це особливо корисно в умовах, де одночасно присутні кілька джерел радіовипромінювання або слабкий фоновий RF-сигнал. Змінюючи рівень чутливості, користувач може зосередитися на сильнішому локальному сигналі та зменшити вплив віддалених або небажаних джерел.

Функція HOLD для зручного зчитування

Кнопка HOLD призначена для утримання виміряного значення частоти на дисплеї. Це зручно під час роботи з короткочасними або нестабільними сигналами, коли показання можуть швидко змінюватися. Користувач може зафіксувати результат і спокійно зчитати значення без необхідності постійно стежити за дисплеєм у момент появи сигналу.

Функція особливо корисна під час мобільних вимірювань, перевірки передавачів або пошуку активного джерела RF-сигналу. SC-1 Plus не є радіоприймачем і не декодує переданий вміст: його завдання полягає у визначенні частоти сигналу та відображенні його відносного рівня.

Компактний корпус для польових вимірювань

Корпус частотоміра виготовлений зі штампованого алюмінію з чорним анодованим покриттям. Габарити становлять 80 × 68 × 31 мм, а маса — близько 210 г. Завдяки компактному формату прилад легко поміщається в сумці з вимірювальним обладнанням і зручний для роботи безпосередньо біля об’єкта перевірки.

Автономне живлення реалізоване на внутрішньому Ni-Cd акумуляторному блоці з чотирьох елементів AA ємністю 600 мА·год. Для заряджання та живлення використовується джерело 9 В DC, 300 мА. Така схема дає змогу використовувати прилад як переносний вимірювач, а після роботи заряджати акумулятор від мережевого адаптера.

Для яких завдань підходить SC-1 Plus

Частотомір SC-1 Plus може застосовуватися для перевірки передавальної радіоапаратури, контролю робочої частоти радіостанцій, тестування різних RF-джерел у межах підтримуваного діапазону та пошуку активного передавача за рівнем сигналу. Поєднання цифрової індикації частоти та графічної шкали дозволяє одночасно бачити, на якій частоті працює джерело, і оцінювати відносну інтенсивність прийнятого сигналу.

Прилад також може використовуватися для виявлення активного радіовипромінювання в приміщенні або автомобілі, якщо передавач працює в діапазоні 30 МГц–2,8 ГГц і створює достатній для приймання рівень сигналу. Водночас SC-1 Plus не визначає призначення пристрою автоматично та не аналізує зміст передавання — він показує частоту та рівень RF-сигналу, які користувач оцінює в контексті конкретного завдання.

Основні характеристики SC-1 Plus

Переваги конструкції та керування

• вимірювання частоти в широкому діапазоні 30 МГц–2,8 ГГц;
• підтримка цифрових, імпульсних On/Off Keying та аналогових сигналів;
• 7-розрядний LCD для відображення частоти;
• 16-сегментний індикатор відносного рівня RF-сигналу;
• регульований поріг чутливості для роботи в різних радіочастотних умовах;
• функція HOLD для фіксації показань;
• стандартний 50-омний BNC-вхід і знімна телескопічна антена;
• компактний алюмінієвий корпус для переносного використання;
• вбудований акумуляторний блок із можливістю заряджання від адаптера.

Комплектація

SC-1 Plus постачається як готовий до мобільного використання комплект із внутрішнім Ni-Cd акумуляторним блоком, мережевим зарядним пристроєм та телескопічною антеною. Конкретний склад комплекту постачання перед замовленням варто звірити з актуальною комплектацією товару в магазині.

SC-1 Plus — компактний частотомір для роботи з RF-сигналами

Портативний частотомір SC-1 Plus орієнтований на завдання, де важливі мобільність, широкий частотний діапазон і швидка оцінка активного радіосигналу. Діапазон до 2,8 ГГц, підтримка цифрових та аналогових сигналів, чутливий 50-омний вхід, 16-сегментна шкала рівня та функція утримання показань роблять прилад зручним інструментом для радіотехнічних перевірок, сервісних робіт і пошуку джерел RF-випромінювання.
