Частотомір FC 5800 PW до 5,8 ГГц з вимірюванням потужності

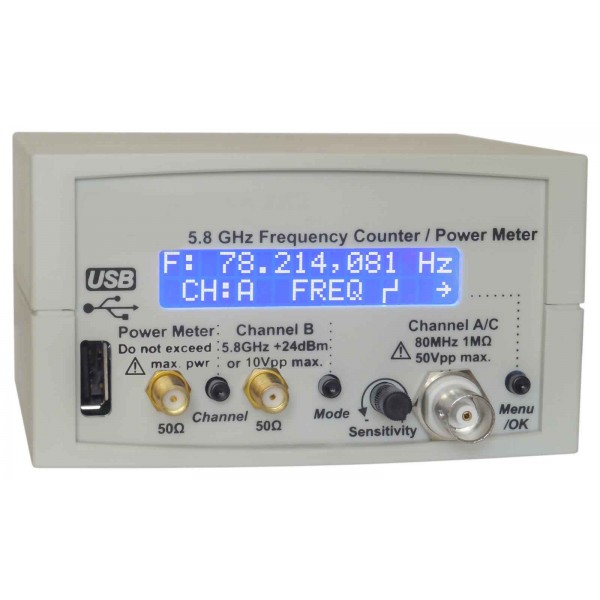

Частотомір FC 5800 PW — універсальний радіовимірювальний прилад для вимірювання частоти, періоду, частоти обертання, підрахунку імпульсів і контролю потужності радіочастотного сигналу. Модель розрахована на роботу із сигналами в широкому частотному діапазоні та може використовуватися в навчальних цілях, радіоаматорській практиці й лабораторіях.

Основною особливістю FC 5800 PW є поєднання кількох вимірювальних функцій в одному компактному приладі. Частотомір підтримує вимірювання до 5,8 ГГц, а окремий вхід PW дає змогу визначати потужність сигналу в діапазоні частот від постійного струму до 500 МГц. Діапазон вхідного рівня для вимірювання потужності становить від -55 дБм до +30 дБм, що відповідає значенням приблизно від 3 нВт до 1 Вт.

Функціональні можливості FC 5800 PW

FC 5800 PW поєднує функції частотоміра, вимірювача потужності та лічильника імпульсів. Для роботи з різними типами сигналів передбачено кілька вимірювальних каналів. Така структура дає змогу окремо працювати з низькочастотними та високочастотними сигналами, а також використовувати прилад для підрахунку подій або імпульсів.

Прилад підтримує вимірювання частоти та періоду, а на низькочастотному вході також доступний режим визначення обертів за хвилину. Для стабілізації показань передбачена функція згладжування, а функція зміщення дає змогу математично коригувати отримане значення за заданим коефіцієнтом і додатковою величиною.

Канал A: вимірювання від 2 Гц до 80 МГц

Канал A призначений для роботи з низькочастотними сигналами в діапазоні від 2 Гц до 80 МГц. Завдяки алгоритмам зворотного підрахунку роздільна здатність вимірювання частоти може досягати 0,001 Гц. Це дозволяє отримувати детальні показання при роботі із сигналами, для яких важливе точне визначення частоти.

Для каналу A доступні режими вимірювання частоти, періоду та обертів за хвилину. Чутливість входу становить від 50 мВ за середньоквадратичним значенням. Користувач може регулювати чутливість або послаблення сигналу, що допомагає адаптувати вхід до конкретних умов вимірювання та зменшувати вплив шумів і спотворень.

Також передбачено регульований тригер. Функція зміщення дає змогу помножити виміряне значення на заданий коефіцієнт, а потім додати або відняти інше значення. Це може бути корисно в ситуаціях, коли результат потрібно відображати з урахуванням визначеної користувачем математичної поправки.

Функція згладжування формує ковзне середнє, завдяки чому нестабільні значення легше сприймати на дисплеї. У режимі RPM можна налаштовувати кількість імпульсів, що припадає на один відлік. Вхідний опір каналу A становить 1 МОм, для підключення використовується роз’єм BNC.

Канал B: частотомір до 5,8 ГГц

Для високочастотних вимірювань у FC 5800 PW передбачено канал B. Його робочий діапазон становить від 70 МГц до 5,8 ГГц. Завдяки верхній межі 5,8 ГГц прилад можна застосовувати не лише в традиційному радіочастотному діапазоні, а й для вимірювань сигналів у мікрохвильовому діапазоні.

Канал B підтримує режими вимірювання частоти та періоду. Для нього також доступні функції зміщення та згладжування показань. Чутливість становить від 20 мВ RMS, що дає змогу працювати з відносно малими рівнями вхідного високочастотного сигналу в межах параметрів приладу.

Поєднання каналу A з діапазоном до 80 МГц і каналу B з верхньою межею 5,8 ГГц забезпечує широкий частотний діапазон вимірювань. Це робить FC 5800 PW зручним рішенням для лабораторних робіт, перевірки генераторів та інших джерел сигналу, навчальних експериментів і радіоаматорських завдань, де потрібно контролювати частоту.

Окремий лічильник імпульсів — канал C

Канал C являє собою спеціалізований лічильник імпульсів. Його можна використовувати для підрахунку імпульсів або подій у різних вимірювальних схемах. Робочий частотний діапазон каналу становить від 2 Гц до 5 МГц.

Кількість імпульсів на один відлік налаштовується. Передбачено локальне керування, зовнішній вхід Gate, а також можливість керування через USB, якщо прилад оснащено відповідною опціональною конфігурацією. Наявність окремого імпульсного каналу розширює функціональність пристрою порівняно зі звичайним частотоміром, орієнтованим лише на визначення частоти сигналу.

Вимірювання потужності радіочастотного сигналу

Модифікація FC 5800 PW оснащена окремим входом для вимірювання потужності. Його частотний діапазон становить DC–500 МГц. Допустимий діапазон вхідного сигналу — від -55 дБм до +30 дБм, або приблизно від 3 нВт до 1 Вт.

Роздільна здатність під час відображення рівня потужності становить 0,1 дБм. Вхід має опір 50 Ом і виконаний на роз’ємі SMA. Такий вхід призначений для безпосередньої роботи з радіочастотним сигналом у зазначених виробником межах.

Результат вимірювання може відображатися в різних одиницях: дБм, мВт, Vrms, Vp та Vpp. Це дозволяє вибирати формат показань відповідно до конкретного вимірювального завдання без необхідності постійно переводити значення вручну між основними підтримуваними форматами.

При роботі із зовнішніми атенюаторами їхній коефіцієнт може автоматично враховуватися у значенні, яке відображає прилад. Для вимірювача потужності також передбачена можливість калібрування.

Калібрування та стабільність вимірювань

Часова стабільність FC 5800 PW становить 50 ppm. Як опція доступна стабільність 1 ppm. Прилад має 8-значне відображення результату та підтримує калібрування.

Калібрування може виконуватися вручну або автоматично із застосуванням опорного сигналу 10 МГц. Така можливість важлива для лабораторної експлуатації та інших завдань, де необхідно періодично контролювати або коригувати частотну основу вимірювального приладу.

Дисплей та підключення до ПК

Для відображення результатів FC 5800 PW оснащений матричним рідкокристалічним дисплеєм формату 2 × 16 символів із підсвічуванням. На дисплей виводяться вимірювані значення та інформація, необхідна для роботи з вибраним режимом.

Підключення до комп’ютера через USB доступне опціонально. Отже, під час вибору конкретної комплектації FC 5800 PW варто враховувати, що USB-інтерфейс не зазначений як стандартна функція кожного виконання приладу.

Живлення та конструкція

Частотомір працює від джерела постійної напруги 8–12 В. Максимальна споживана потужність становить 3 Вт. Розміри корпусу — 11 × 6 × 11 см, тому прилад має компактне виконання та не потребує значного простору на робочому столі.

FC 5800 PW орієнтований на стаціонарну лабораторну та навчальну роботу, радіоаматорські вимірювання й перевірку параметрів сигналів. Один пристрій дає змогу працювати з частотами від одиниць герц до гігагерцового діапазону, виконувати підрахунок імпульсів і контролювати потужність радіочастотного сигналу в окремому вимірювальному каналі.

Технічні характеристики FC 5800 PW

Застосування частотоміра FC 5800 PW

Завдяки широкому частотному діапазону FC 5800 PW може використовуватися під час навчання принципам радіовимірювань, у радіоаматорській практиці та лабораторних роботах. Прилад дозволяє контролювати частоту й період сигналу, вимірювати оберти за імпульсами, вести підрахунок імпульсів, а також визначати рівень потужності радіочастотного сигналу.

FC 5800 PW буде корисним у випадках, коли в одному робочому місці потрібно поєднати вимірювання низьких і високих частот із додатковою функцією вимірювання потужності. Діапазон до 5,8 ГГц, окремий канал PW до 500 МГц, налаштування чутливості, функції згладжування та зміщення, можливість калібрування й окремий лічильник імпульсів формують універсальний набір функцій для роботи з різними типами електричних і радіочастотних сигналів.
