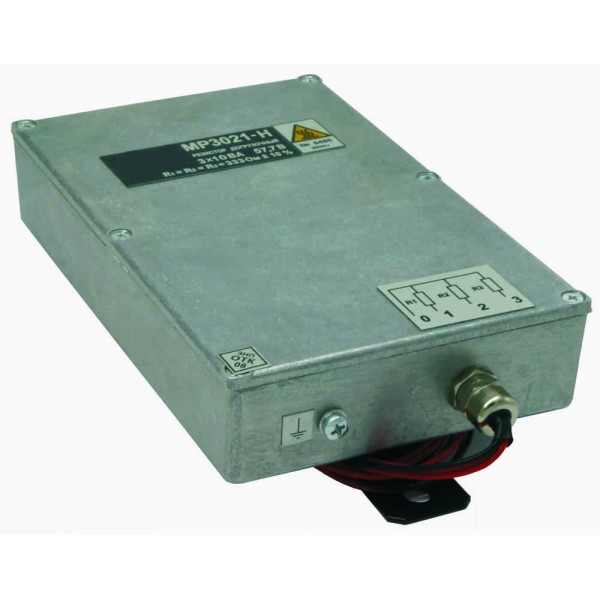

Довантажувальний резистор МР3021-Н-100/V3-3×10 ВА, 57,7 В, трифазний

Довантажувальний резистор МР3021-Н-100/V3-3×10 ВА — трифазний резистор номінальною потужністю 3×10 ВА, призначений для додаткового навантаження вторинної обмотки трансформатора напруги. Його застосування дає змогу забезпечити експлуатацію вторинної обмотки в діапазоні від 25% до 100% номінальної потужності.

Виконання МР3021-Н-100/V3-3×10 ВА розраховане на номінальну напругу 57,7 В і має номінальний опір 3×333 Ом. Резистор використовується у трифазних мережах та підходить для систем, де необхідно створити визначене додаткове навантаження на вторинні кола трансформатора напруги.

Призначення довантажувального резистора МР3021-Н

Основне завдання довантажувального резистора — навантаження вторинної обмотки трансформатора напруги до необхідного рівня. МР3021-Н застосовується у трифазних мережах, коли фактичне навантаження вторинного кола недостатнє для роботи в установленому діапазоні 25–100% номінальної потужності.

Номінальна потужність резистора становить 10 ВА на кожну з трьох фаз, тобто 3×10 ВА. Конкретні значення номінальної напруги та опору залежать від виконання МР3021-Н. Це дає змогу вибрати відповідний варіант резистора відповідно до параметрів вторинного кола трансформатора напруги.

Виконання за номінальною напругою та опором

Серія довантажувальних резисторів МР3021-Н-...-3×10 ВА представлена кількома виконаннями. Потрібний варіант визначається номінальною напругою та відповідним значенням опору.

Технічні характеристики МР3021-Н-100/V3-3×10 ВА

Конструктивні особливості та умови застосування

Довантажувальні резистори МР3021-Н герметизовані та захищені від потрапляння вологи. Завдяки такому виконанню їх допускається використовувати на відкритому повітрі. Відносна вологість під час експлуатації може становити до 90% за температури 25 °C.

Робочий діапазон напруги становить від 0,8 до 1,2 номінального значення. Для модифікації МР3021-Н-100/V3-3×10 ВА номінальне значення становить 57,7 В. Приєднувальні проводи мають довжину 1 м, що передбачено конструкцією виробу.

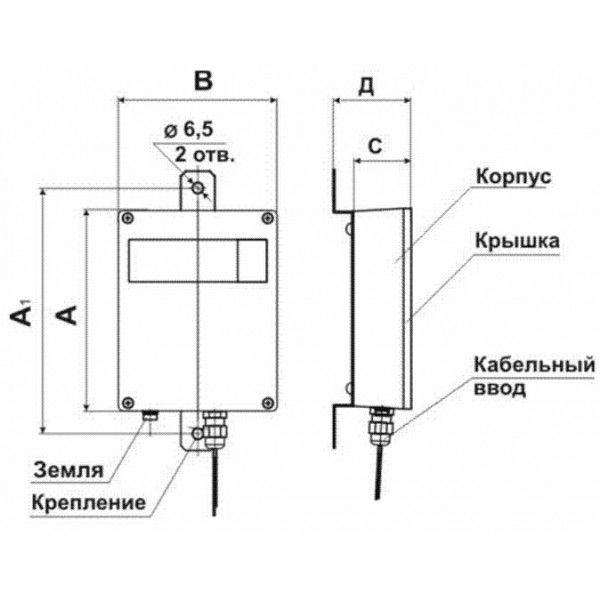

Допустиме відхилення опору зазначене на рівні ±10% за 10 років експлуатації. Габаритні розміри резистора становлять 199×118×38 мм, маса — 750 г.

Комплект постачання

• довантажувальний резистор МР3021-Н-...-3×10 ВА — 1 шт.;
• інструкція з експлуатації — 1 шт. на партію;
• формуляр — 1 шт.

Вибір потрібного виконання

Під час вибору МР3021-Н необхідно враховувати номінальну напругу вторинного кола та потрібний номінальний опір. Для виконання МР3021-Н-100/V3-3×10 ВА ці параметри становлять відповідно 57,7 В та 3×333 Ом. Номінальна потужність для всієї серії, наведеної в цій картці, — 10 ВА на фазу.

Довантажувальний резистор МР3021-Н також може називатися довантажувальним опором або баластним резистором. Незалежно від назви, призначення пристрою залишається незмінним — створення додаткового навантаження вторинної обмотки трансформатора напруги у трифазній мережі.
