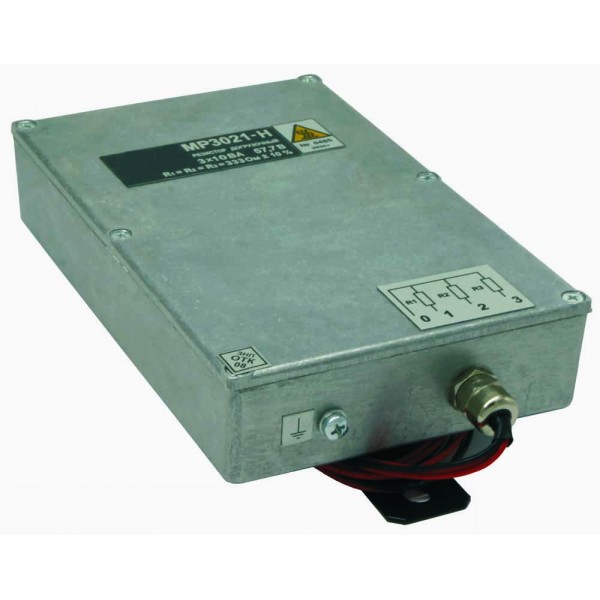

Довантажувальний резистор МР3021-Н 57,7 В, 3×30 ВА, трифазний

Довантажувальний резистор МР3021-Н 57,7 В, 3×30 ВА призначений для довантаження вторинної обмотки вимірювального трансформатора напруги в трифазних електричних мережах. Його застосовують для забезпечення необхідного навантаження вторинного кола трансформатора та роботи в діапазоні від 25% до 100% його номінальної потужності.

МР3021-Н виконаний у трифазному варіанті та розрахований на номінальну напругу 57,7 В. Номінальна потужність виконання становить 3×30 ВА. Такий довантажувальний резистор застосовується у вимірювальних колах, де фактичне навантаження вторинної обмотки трансформатора напруги необхідно привести до потрібного робочого рівня.

Призначення довантажувального резистора МР3021-Н

Вимірювальні трансформатори напруги мають працювати за певного навантаження вторинного кола. Якщо підключені вимірювальні прилади та інше обладнання створюють недостатнє навантаження, для його збільшення використовується додатковий резистивний елемент. МР3021-Н виконує функцію такого навантаження та підключається до вторинного кола трансформатора.

Застосування довантажувального опору дає змогу забезпечити експлуатацію трансформатора напруги в передбаченому для нього діапазоні навантаження. Модель призначена саме для трифазних мереж, тому конструктивно відповідає завданням довантаження трьох фаз.

Основні характеристики МР3021-Н 57,7 В 3×30 ВА

Робота в трифазних вимірювальних колах

МР3021-Н 57,7 В 3×30 ВА орієнтований на використання разом із вимірювальними трансформаторами напруги у трифазних системах. Резистор створює додаткове активне навантаження у вторинному колі, коли навантаження від підключеного обладнання недостатньо для необхідного режиму експлуатації трансформатора.

Робочий діапазон напруги становить 0,8–1,2 від номінального значення. Це дає змогу використовувати резистор у передбаченому виробником діапазоні відхилення напруги від номіналу.

Конструктивні особливості

Довантажувальний резистор МР3021-Н має герметизовану конструкцію та захищений від потрапляння вологи. Завдяки цьому допускається його застосування не лише всередині приміщень, а й на відкритому повітрі за дотримання передбачених умов експлуатації.

Для відведення тепла, яке утворюється під час роботи резистивних елементів, у конструкції передбачені радіатори охолодження. Приєднувальні проводи мають довжину 1 м, що спрощує підключення пристрою до вторинного кола трансформатора напруги.

Допустима зміна опору становить ±10% протягом 10 років експлуатації. Пристрій також розрахований на роботу за відносної вологості повітря до 90% за температури 25 °C.

Де застосовується МР3021-Н

Трифазний довантажувальний резистор МР3021-Н використовується у вторинних вимірювальних колах трансформаторів напруги, коли власного навантаження підключених приладів недостатньо. Таке рішення може застосовуватися в системах обліку, вимірювання та контролю електричних параметрів, де встановлені відповідні вимірювальні трансформатори напруги.

Під час вибору довантажувального резистора необхідно враховувати номінальну напругу вторинного кола, необхідну потужність навантаження та кількість фаз. Дана модифікація МР3021-Н має номінальну напругу 57,7 В і трифазне виконання 3×30 ВА.

Переваги конструкції МР3021-Н

Комплектація

МР3021-Н 57,7 В 3×30 ВА — трифазний довантажувальний, або баластний, резистор для вторинних кіл вимірювальних трансформаторів напруги. Пристрій призначений для створення необхідного додаткового навантаження та забезпечення експлуатації трансформатора в заданому діапазоні його номінальної потужності.
