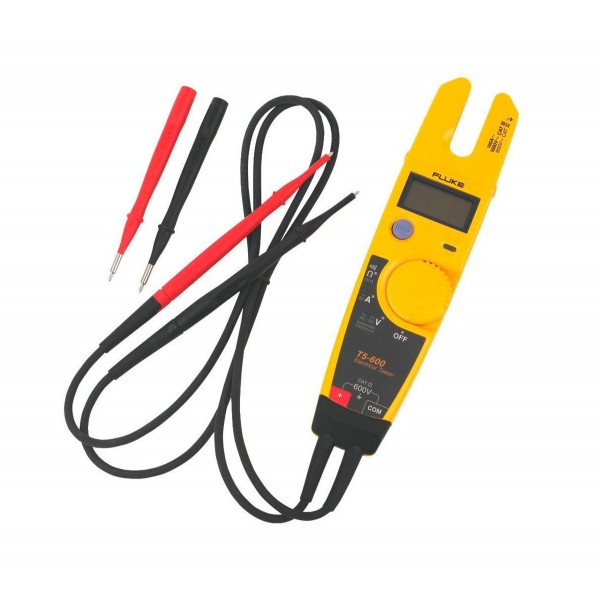

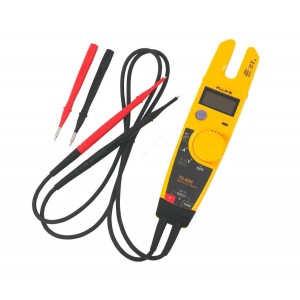

Електричний тестер Fluke T5-600

Електричний тестер Fluke T5-600 — компактний вимірювальний прилад для перевірки основних параметрів електричних кіл і пошуку несправностей. Модель дає змогу вимірювати постійну та змінну напругу до 600 В, змінний струм до 100 А, опір до 1000 Ом, а також перевіряти цілісність електричного кола. Завдяки поєднанню кількох функцій в одному корпусі тестер зручний для повсякденних електромонтажних, сервісних і діагностичних робіт.

Одна з ключових особливостей Fluke T5-600 — конструкція OpenJaw™. Вона дозволяє вимірювати змінний струм без розриву електричного кола та без металевого контакту з провідником. Для перевірки струму достатньо розмістити окремий провідник у відкритій вимірювальній вилці. Такий принцип роботи спрощує виконання типових перевірок і дає змогу швидше переходити від одного вимірювання до іншого.

Основні можливості Fluke T5-600

Тестер орієнтований на завдання, з якими електрик або сервісний спеціаліст регулярно стикається під час перевірки електрообладнання, проводки та електричних кіл. Прилад поєднує функції вимірювання напруги, струму та опору з перевіркою цілісності кола, тому в багатьох ситуаціях немає необхідності використовувати декілька окремих вимірювачів.

• вимірювання змінного струму до 100 А;
• вимірювання струму без розриву кола за допомогою OpenJaw™;
• автоматичне визначення змінної або постійної напруги;
• вимірювання AC/DC напруги до 600 В;
• вимірювання опору до 1000 Ом;
• перевірка цілісності електричного кола;
• знімні наконечники щупів SlimReach™ для роботи в обмеженому просторі;
• автоматичне вимкнення для економії ресурсу елементів живлення;
• конструкція, розрахована на падіння з висоти до 3 м;
• категорія вимірювань CAT III 600 V.

Вимірювання струму за технологією OpenJaw™

У Fluke T5-600 для вимірювання струму використовується відкрита вилка OpenJaw™. На відміну від класичних струмовимірювальних кліщів, її не потрібно замикати навколо провідника. Для проведення вимірювання окремий провідник розміщується у відкритій зоні датчика. Тестер здатний вимірювати змінний струм частотою 50/60 Гц до 100 А.

Такий спосіб особливо зручний там, де необхідно послідовно перевірити декілька провідників або виконати вимірювання без розбирання електричного кола. Не потрібно від'єднувати провід, підключати вимірювач послідовно та після завершення відновлювати з'єднання. Це робить Fluke T5-600 практичним інструментом для оперативної діагностики електричних систем.

Конструкція OpenJaw™ передбачає вимірювання без металевого контакту вимірювального датчика зі струмоведучим провідником. При цьому для коректного вимірювання струму у вилку необхідно поміщати саме окремий провідник. Максимальне розкриття датчика струму становить 12,9 мм.

Автоматичне вимірювання змінної та постійної напруги

Для перевірки напруги користувачеві достатньо вибрати режим V та підключити вимірювальні щупи до контрольних точок. Fluke T5-600 автоматично визначає, яка напруга присутня — змінна AC або постійна DC. Це спрощує роботу, оскільки не потрібно щоразу вручну перемикатися між окремими режимами AC і DC.

Максимальна вимірювана напруга становить 600 В як для змінної, так і для постійної напруги. Роздільна здатність у цьому режимі — 1 В. Для змінної напруги виробником заявлена точність ±(1,5 % + 2 відліки), для постійної — ±(1 % + 1 відлік).

Автоматичне визначення типу напруги особливо корисне під час діагностики, коли необхідно швидко перевірити декілька точок електричного кола. Користувач зосереджується безпосередньо на перевірці, а тестер сам визначає тип виявленої напруги.

Вимірювання опору та перевірка цілісності кола

Крім напруги та струму, електричний тестер Fluke T5-600 вимірює опір у діапазоні до 1000 Ом. Роздільна здатність вимірювання становить 1 Ом, а заявлена точність — ±(1 % + 2 відліки).

Функція перевірки цілісності кола допомагає визначити наявність електричного з'єднання між контрольними точками. Звуковий сигнал вмикається при опорі нижче 25 Ом та вимикається при значенні вище 400 Ом. Такий режим зручний під час перевірки проводів, контактів, з'єднань та інших ділянок електричного кола, де потрібно швидко визначити наявність або відсутність провідності.

В одному приладі користувач отримує можливість перевірити наявність напруги, виміряти її значення, оцінити струм у провіднику, визначити опір та виконати прозвонювання кола. Саме таке поєднання функцій робить T5-600 універсальним тестером для типових електротехнічних робіт.

Знімні наконечники SlimReach™

Для роботи у важкодоступних місцях Fluke T5-600 оснащений знімними наконечниками вимірювальних щупів SlimReach™. Їх конструкція розрахована на доступ до контрольних точок у місцях, де використання більш масивних вимірювальних наконечників може бути незручним.

Це може бути корисно під час перевірки клем, контактів та інших елементів, розташованих у щільно скомпонованому електрообладнанні. Знімна конструкція наконечників також дає можливість використовувати сумісні додаткові вимірювальні аксесуари Fluke.

Компактна конструкція для щоденної роботи

Fluke T5-600 розроблений як переносний електричний тестер, який можна використовувати безпосередньо на місці проведення робіт. Розміри корпусу становлять 30,5 × 51 × 203 мм, маса — приблизно 300 г. Завдяки цьому прилад залишається достатньо компактним для перенесення та використання під час регулярного обслуговування електричних систем.

Конструкція передбачає зручне розміщення вимірювальних щупів. Тестер також розрахований на падіння з висоти до 3 метрів. Це важлива характеристика для інструмента, який використовується не лише на робочому столі, а й безпосередньо на об'єктах, у виробничих приміщеннях або під час монтажних робіт.

Функція автоматичного вимкнення допомагає економити заряд елементів живлення, якщо прилад залишається увімкненим після завершення перевірки. Для живлення використовуються два елементи типу AA. Тестер також має індикацію низького заряду батарей.

Безпека вимірювань CAT III 600 V

Fluke T5-600 має категорію вимірювань CAT III 600 V. Максимальна допустима напруга між будь-яким вимірювальним входом та землею становить 600 В. Прилад призначений для перевірок у межах відповідної категорії вимірювань із дотриманням установлених правил електробезпеки.

Вбудована схема захисту дозволяє тестеру залишатися підключеним до джерела напруги довше, ніж це можливо для тестерів соленоїдного типу. При цьому будь-які вимірювання електричних параметрів необхідно виконувати відповідно до технічної документації виробника та вимог безпеки для конкретного електричного кола.

Технічні характеристики Fluke T5-600

Для яких завдань підходить електричний тестер

Fluke T5-600 може використовуватися для перевірки електричних систем у житлових, комерційних та інших об'єктах у межах допустимих параметрів приладу. Тестер орієнтований на ситуації, коли необхідно оперативно перевірити наявність і величину напруги, виміряти змінний струм у провіднику, визначити опір або виконати перевірку цілісності кола.

Прилад може бути корисним під час монтажу та обслуговування електропроводки, перевірки електричних кіл, діагностики обладнання та пошуку несправностей. Особливо зручним є поєднання вимірювання напруги та струму в одному компактному корпусі: для більшості базових перевірок користувачеві не потрібно переходити між різними пристроями.

OpenJaw™ спрощує перевірку струму в окремому провіднику, а SlimReach™ допомагає працювати з контрольними точками, доступ до яких обмежений. Водночас автоматичне визначення AC/DC напруги скорочує кількість ручних перемикань під час послідовних вимірювань.

Fluke T5-600 або Fluke T5-1000

Модель T5-600 розрахована на вимірювання напруги до 600 В. Якщо для робочих завдань необхідний вищий діапазон напруги, виробник також пропонує Fluke T5-1000. Під час вибору між цими моделями варто насамперед орієнтуватися на максимальну напругу електричних систем, з якими планується працювати.

Для мереж і обладнання, де достатньо діапазону до 600 В, Fluke T5-600 забезпечує набір основних функцій для електричної діагностики: вимірювання AC/DC напруги, змінного струму, опору та перевірку цілісності кола.

Чому Fluke T5-600 зручний у роботі

Головна особливість цієї моделі полягає не лише в кількості вимірюваних параметрів, а й у способі організації роботи. Користувач вибирає необхідний режим — напруга, опір або струм — після чого виконує відповідну перевірку. У режимі напруги тестер сам визначає AC або DC, а для вимірювання змінного струму використовується відкрита вилка OpenJaw™.

Такий підхід зменшує кількість зайвих дій під час типових перевірок. Наприклад, після контролю напруги можна перейти до перевірки цілісності кола або вимірювання струму без необхідності використовувати окремий прилад. Це особливо актуально для фахівців, яким протягом робочого дня доводиться багаторазово виконувати стандартні електричні вимірювання.

Корпус розрахований на інтенсивне використання, а компактні розміри дозволяють тримати тестер під рукою. Автоматичне вимкнення допомагає зменшити витрату заряду батарей, а знімні наконечники SlimReach™ розширюють можливості роботи у вузьких і важкодоступних місцях.

Електричний тестер для оперативної діагностики

Fluke T5-600 поєднує в одному приладі функції, необхідні для базової діагностики електричних кіл. Він вимірює AC/DC напругу до 600 В, змінний струм до 100 А, опір до 1000 Ом і виконує перевірку цілісності кола. Конструкція OpenJaw™ дає змогу контролювати струм без розриву кола, а автоматичне визначення типу напруги спрощує послідовні вимірювання.

Компактний формат, категорія CAT III 600 V, знімні наконечники SlimReach™, автоматичне вимкнення та стійкість до падіння з висоти до 3 м роблять Fluke T5-600 практичним інструментом для електромонтажних, сервісних і діагностичних робіт у межах характеристик, установлених виробником.
