Газоаналізатор ОКСИ 5М-5Н для контролю димових газів

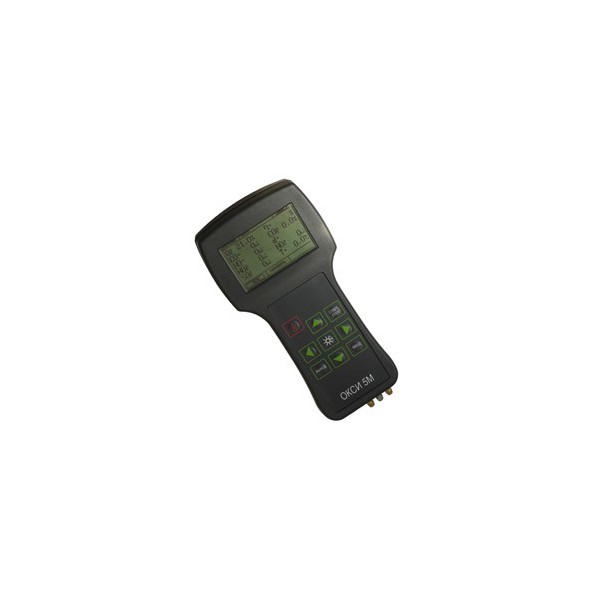

Газоаналізатор ОКСИ 5М-5Н — портативний мікропроцесорний прилад для еколого-теплотехнічних вимірювань під час налагодження, перевірки та обслуговування обладнання, у якому відбувається спалювання палива. Модель дає змогу контролювати склад димових газів, оцінювати правильність процесу горіння та отримувати дані, необхідні для налаштування котлів, печей та інших теплотехнічних установок.

ОКСИ 5М-5Н належить до багатокомпонентних газоаналізаторів. Прилад вимірює об’ємну концентрацію кисню O₂, оксиду вуглецю CO, оксиду азоту NO, діоксиду азоту NO₂ та діоксиду сірки SO₂. Також передбачено вимірювання температури димових газів, а в описі моделі зазначена можливість контролю тиску в газоході. На основі отриманих значень газоаналізатор розраховує концентрацію CO₂, коефіцієнт надлишку повітря α, ККД η та сумарний показник оксидів азоту NOx.

Таке поєднання вимірюваних і розрахункових параметрів дає змогу отримувати комплексну інформацію про процес згоряння палива. Це корисно під час налагоджувальних і контрольних робіт, коли потрібно зіставляти вміст кисню, продуктів згоряння та температуру димових газів із режимом роботи обладнання.

Що вимірює ОКСИ 5М-5Н

Модифікація ОКСИ 5М-5Н підтримує вимірювання п’яти газових компонентів і температури димових газів. Для кожного параметра передбачено власний робочий діапазон, що дозволяє використовувати прилад для розширеного аналізу продуктів згоряння.

• Кисень O₂: 0–21 %.
• Оксид вуглецю CO: 0–5000 ppm.
• Оксид азоту NO: 0–2000 ppm.
• Діоксид азоту NO₂: 0–300 ppm.
• Діоксид сірки SO₂: 0–5000 ppm.
• Температура димових газів: до 1000 °C.

Поряд із прямими вимірюваннями прилад виконує розрахунок низки теплотехнічних параметрів. До них належать CO₂, коефіцієнт надлишку повітря α, ККД η та NOx. Передбачене встановлення значення CO₂max для вибраного виду палива, яке використовується під час відповідних розрахунків. Завдяки цьому результати аналізу можна застосовувати не ізольовано, а для більш повної оцінки процесу горіння.

Налагодження котлів і контроль спалювання палива

Одне з основних призначень газоаналізатора ОКСИ 5М-5Н — налагодження котлів і контроль правильності спалювання палива. Під час роботи котла або печі склад відхідних газів характеризує перебіг процесу горіння. Вимірювання O₂ та CO допомагає оцінювати режим подавання повітря та контролювати утворення оксиду вуглецю, а визначення NO, NO₂ і SO₂ розширює можливості аналізу газових викидів.

Прилад можна застосовувати під час пусконалагоджувальних робіт, планового технічного обслуговування, перевірки режимів роботи та періодичного контролю димових газів. Його функції актуальні для котельного, нагрівального, плавильного та іншого обладнання, принцип роботи якого пов’язаний зі спалюванням палива.

Дані O₂, CO, NO, NO₂ і SO₂ можна розглядати разом із температурою димових газів та розрахунковими значеннями CO₂, α, η і NOx. Такий набір параметрів зручний для технічного персоналу, який виконує налаштування, перевірку та аналіз теплотехнічних процесів.

Мікропроцесорне керування та пам’ять

ОКСИ 5М-5Н оснащений мікропроцесором і функцією внутрішньої пам’яті. Прилад може зберігати до 250 результатів вимірювань. Це зручно під час послідовної перевірки декількох режимів роботи, проведення серії контрольних вимірювань або обстеження обладнання, коли результати потрібно переглянути й проаналізувати після завершення робіт.

Результати можна передавати на комп’ютер або ноутбук. Для серії ОКСИ 5М передбачений інтерфейс RS-232. Газоаналізатор має рідкокристалічний індикатор для відображення вимірюваних і розрахункових параметрів, а також підсвічування дисплея. Користувач може вибрати необхідний для аналізу вид палива, після чого відповідні параметри використовуються при розрахунках.

Автокалібрування та підготовка до роботи

Для модифікації ОКСИ 5М-5Н передбачена функція автокалібрування. Вона спрощує підготовку приладу до вимірювань. Час виходу газоаналізатора на робочий режим становить не більше 60 секунд, тому після ввімкнення та необхідної підготовки можна оперативно переходити до контрольних вимірювань.

Під час експлуатації важливо дотримуватися встановлених умов використання. На сторінці цієї моделі вказана температура навколишнього повітря від 5 до 40 °C, відносна вологість не більше 80 % за температури 35 °C та атмосферний тиск від 84,0 до 106,7 кПа. Дотримання цих умов має значення для стабільної роботи вимірювальної техніки та коректності отриманих показань.

Живлення газоаналізатора може здійснюватися від джерела постійного струму або акумулятора напругою 5–6 В, а під час роботи від мережі використовується блок живлення. При експлуатації також потрібно враховувати допустимі похибки вимірювань і вимоги інструкції до приладу.

Застосування газоаналізатора ОКСИ 5М-5Н

Газоаналізатор орієнтований на професійні завдання, пов’язані з аналізом продуктів згоряння та еколого-теплотехнічними вимірюваннями. Його можна використовувати під час обслуговування опалювальних і промислових котлів, печей, нагрівальних та плавильних установок, а також іншого обладнання, де необхідно контролювати параметри димових газів.

Для сервісних і налагоджувальних спеціалістів прилад зручний тим, що дозволяє контролювати кілька газових компонентів одним пристроєм. П’ять вимірюваних складових, контроль температури, пам’ять результатів і розрахунок теплотехнічних показників об’єднані в портативному корпусі.

Можливість вимірювати NO, NO₂ і SO₂ доповнює базовий контроль O₂ та CO і робить модифікацію ОКСИ 5М-5Н придатною для завдань, де потрібен розширений аналіз складу димових газів. На сторінці товару також зазначене застосування приладу на автотранспортних підприємствах для контролю газових викидів.

Основні можливості ОКСИ 5М-5Н

• вимірювання O₂, CO, NO, NO₂ та SO₂;
• контроль температури димових газів до 1000 °C;
• контроль тиску в газоході відповідно до функціоналу приладу;
• розрахунок CO₂, коефіцієнта надлишку повітря α, ККД η та NOx;
• вибір виду палива та використання CO₂max у розрахунках;
• мікропроцесорне керування;
• автокалібрування;
• рідкокристалічний дисплей із підсвічуванням;
• внутрішня пам’ять до 250 результатів;
• RS-232 для передавання результатів на комп’ютер;
• час виходу на робочий режим не більше 60 секунд;
• портативне виконання, маса близько 1 кг.

Сертифікат відповідності в комплекті

Для ОКСИ 5М-5Н на сторінці товару зазначено наявність у комплекті сертифіката відповідності засобів вимірювальної техніки законодавчо регульованої метрології. Для професійного вимірювального обладнання це важлива складова комплекту документації.

Газоаналізатор ОКСИ 5М-5Н для професійного контролю

ОКСИ 5М-5Н доцільно використовувати там, де необхідно не лише вимірювати кисень і оксид вуглецю, а й контролювати NO, NO₂ та SO₂, температуру димових газів і отримувати розрахункові значення CO₂, α, η та NOx. Поєднання багатокомпонентного аналізу, пам’яті результатів, RS-232, автокалібрування та портативного виконання дає змогу застосовувати прилад для комплексного еколого-теплотехнічного контролю.

Якщо потрібно купити газоаналізатор ОКСИ 5М-5Н в Україні для налагодження котлів, аналізу димових газів або контролю процесів згоряння, ця модифікація забезпечує вимірювання основних заявлених газових компонентів і розрахунок ключових теплотехнічних параметрів.
