Газоаналізатор ОКСИ-5М-3Н для вимірювання O₂, CO та NO

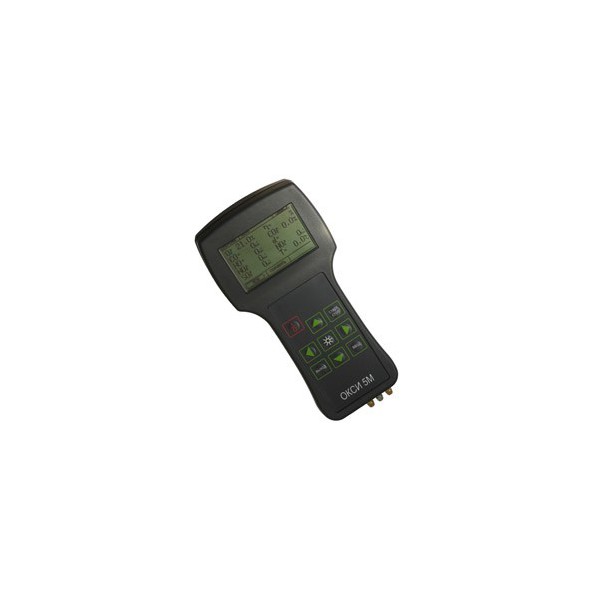

Газоаналізатор ОКСИ-5М-3Н — переносний автоматичний мікропроцесорний прилад для еколого-теплотехнічних вимірювань параметрів димових газів і повітря. Модифікація призначена для безпосереднього вимірювання об’ємної концентрації кисню O₂, оксиду вуглецю CO та оксиду азоту NO, а також температури газу. На основі отриманих значень прилад розраховує додаткові параметри: концентрацію діоксиду вуглецю CO₂, коефіцієнт надлишку повітря α, ККД за втратами з відхідними газами η та об’ємну частку оксидів азоту NOx.

ОКСИ-5М-3Н може використовуватися під час технічного обслуговування, перевірки, ремонту та налагодження паливоспалювального обладнання, а також для виконання екологічних і теплотехнічних вимірювань. Поєднання декількох вимірювальних каналів та розрахункових функцій дає можливість отримувати комплексну інформацію про склад і параметри газового середовища одним переносним приладом.

Газоаналізатор оснащений рідкокристалічним дисплеєм із буквено-цифровою індикацією. Для зручності роботи передбачені автоматичне калібрування, функціональна пам’ять, підсвічування дисплея та інтерфейс RS-232 для передавання результатів на комп’ютер. Програмне забезпечення й інтерфейсний кабель входять до комплекту постачання. Маса приладу становить 1 кг, тому його зручно використовувати для виїзних вимірювань та робіт безпосередньо біля контрольованого обладнання.

Основні можливості ОКСИ-5М-3Н

Модифікація ОКСИ-5М-3Н відрізняється набором трьох газових вимірювальних каналів. Прилад безпосередньо контролює O₂, CO та NO. Така конфігурація дає змогу одночасно оцінювати вміст кисню, оксиду вуглецю та оксиду азоту, що важливо під час аналізу процесів спалювання палива та контролю складу димових газів.

Окрім безпосередньо вимірюваних величин, газоаналізатор виконує обчислення низки пов’язаних параметрів. Концентрація CO₂ і коефіцієнт надлишку повітря визначаються розрахунковим методом на основі результатів вимірювання кисню. Також доступні розрахунок ККД за втратами з відхідними газами та визначення показника NOx. Завдяки цьому оператор отримує не лише окремі значення концентрацій газів, а й додаткову інформацію, необхідну для аналізу режиму роботи паливоспалювального обладнання.

Вимірювання кисню O₂

Діапазон вимірювання об’ємної частки кисню становить від 0 до 21 %. Межа допустимої абсолютної похибки — ±0,2 %. Контроль концентрації O₂ є одним із базових параметрів під час аналізу процесу горіння, а отримане значення також використовується самим газоаналізатором для розрахунку CO₂ та коефіцієнта надлишку повітря.

Вимірювання оксиду вуглецю CO

Канал CO працює в діапазоні 0–5000 млн⁻¹ (ppm). Для значень від 0 до 200 млн⁻¹ межа допустимої абсолютної похибки становить ±10 млн⁻¹. Для концентрацій понад 200 млн⁻¹ використовується нормована відносна похибка ±5 %. Широкий діапазон дає можливість контролювати як порівняно невеликі, так і значно вищі концентрації оксиду вуглецю в аналізованому газовому середовищі.

Вимірювання оксиду азоту NO

Для оксиду азоту NO передбачений діапазон 0–2000 млн⁻¹ (ppm). В інтервалі від 0 до 200 млн⁻¹ межа допустимої абсолютної похибки становить ±10 млн⁻¹, а для значень понад 200 млн⁻¹ — відносна похибка ±10 %. Наявність окремого каналу NO є ключовою особливістю модифікації ОКСИ-5М-3Н у порівнянні з молодшими версіями серії.

Вимірювання температури газу

ОКСИ-5М підтримує вимірювання температури газу в діапазоні 0–1000 °C. На ділянці 0–100 °C межа допустимої абсолютної похибки становить ±1 °C, а для температур понад 100 °C нормована відносна похибка становить ±0,5 %. Температурний канал використовується разом із газовими параметрами під час теплотехнічного аналізу.

Розрахункові параметри газоаналізатора

ОКСИ-5М-3Н не обмежується відображенням безпосередньо виміряних концентрацій. Мікропроцесорна система приладу обробляє отримані дані та формує додаткові розрахункові величини, що спрощує комплексну оцінку процесу горіння.

Об’ємна частка CO₂. Діоксид вуглецю визначається розрахунковим методом за виміряною концентрацією O₂. Діапазон індикації становить 0–25 % об. Для виконання теплотехнічних розрахунків передбачене попереднє встановлення значення CO₂max відповідно до обраного виду палива.

Коефіцієнт надлишку повітря α. Значення також розраховується за концентрацією кисню. Діапазон індикації коефіцієнта надлишку повітря становить 0–20. Цей параметр доповнює результати газового аналізу та дає змогу оцінювати співвідношення повітря в процесі спалювання палива.

ККД за втратами з відхідними газами η. Газоаналізатор підтримує розрахунок цього показника на основі вимірюваних і заданих параметрів. Функція орієнтована на теплотехнічний аналіз роботи паливоспалювальних установок.

Оксиди азоту NOx. Для модифікації ОКСИ-5М-3Н передбачена функція розрахунку NOx. Діапазон індикації становить 0–2300 млн⁻¹. Таким чином, прилад дає можливість отримати додатковий показник для оцінювання азотовмісних компонентів у газовому середовищі.

Технічні характеристики ОКСИ-5М-3Н

Умови експлуатації та живлення

Для газоаналізаторів серії ОКСИ-5М зазначений діапазон температури навколишнього середовища від +5 до +40 °C. Допустима відносна вологість повітря — до 80 % за температури 35 °C, атмосферний тиск — від 84,0 до 106,7 кПа.

Живлення газоаналізатора може здійснюватися від джерела постійного струму — акумулятора з напругою від 5 до 6 В. Також передбачена робота від мережі змінного струму напругою 187–242 В з частотою 50±1 Гц через відповідний блок живлення. Завдяки акумуляторному живленню переносний газоаналізатор можна використовувати без безпосереднього підключення до мережі під час виконання вимірювань на об’єкті.

Автоматичне калібрування, пам’ять та RS-232

ОКСИ-5М-3Н підтримує функцію автоматичного калібрування, що передбачена виробником для цієї модифікації. Функціональна пам’ять дає змогу працювати з результатами вимірювань без необхідності постійно переносити кожне значення вручну.

Інтерфейс RS-232 використовується для зв’язку газоаналізатора з комп’ютером. У комплект входять програмне забезпечення та інтерфейсний кабель, тому результати вимірювань можна передавати для подальшої роботи на ПК. Наявність підсвічування дисплея полегшує зчитування показань за недостатнього зовнішнього освітлення.

Для яких завдань призначений газоаналізатор

Основна сфера застосування ОКСИ-5М-3Н — еколого-теплотехнічні вимірювання. Прилад орієнтований на спеціалістів, які виконують технічне обслуговування, ремонт і налагодження обладнання, пов’язаного зі спалюванням палива. Вимірювання O₂, CO, NO та температури газу дає змогу отримувати фактичні параметри газового середовища, а розрахунок CO₂, α, η і NOx доповнює ці дані показниками, необхідними для комплексного аналізу.

Газоаналізатор може застосовуватися там, де необхідно контролювати склад димових газів і параметри процесу горіння. Переносне виконання особливо зручне для спеціалістів, які працюють на різних об’єктах або виконують вимірювання безпосередньо біля обладнання. При цьому всі основні операції — вимірювання, відображення результатів, обчислення додаткових параметрів і передавання даних — об’єднані в одному приладі.

Під час вибору модифікації серії ОКСИ-5М важливо враховувати кількість потрібних газових каналів. Саме ОКСИ-5М-3Н має канали O₂, CO та NO. Канали прямого вимірювання NO₂ і SO₂ для цієї модифікації не передбачені. Це дозволяє коректно відрізняти ОКСИ-5М-3Н від інших виконань серії та вибирати прилад відповідно до конкретного завдання.

Комплект постачання ОКСИ-5М-3Н

У комплект постачання входять:

• газоаналізатор ОКСИ — 1 шт.;
• зарядний пристрій — 1 шт.;
• програмне забезпечення — 1 шт.;
• інтерфейсний кабель — 1 шт.;
• чохол для транспортування — 1 шт.;
• керівництво з експлуатації ОКСИ-5М-3Н — 1 шт.;
• свідоцтво про метрологічну атестацію — 1 шт.

Для товару також зазначено наявність у комплекті сертифіката відповідності засобу вимірювальної техніки законодавчо регульованої метрології. Це важлива складова комплектації для вимірювального обладнання, яке використовується у професійних завданнях.

Переваги конфігурації ОКСИ-5М-3Н

ОКСИ-5М-3Н поєднує три основні газові канали з вимірюванням температури та набором розрахункових функцій. Користувач отримує значення O₂, CO та NO безпосередньо під час вимірювання, а прилад додатково визначає CO₂, коефіцієнт надлишку повітря, ККД та NOx. Такий набір параметрів орієнтований саме на еколого-теплотехнічний контроль і роботу з паливоспалювальним обладнанням.

Переносне виконання, маса 1 кг, автономне живлення, дисплей із підсвічуванням, функціональна пам’ять та можливість передавання даних через RS-232 роблять газоаналізатор придатним як для стаціонарних робочих місць, так і для виїзних вимірювань. Водночас користувач отримує програмне забезпечення та інтерфейсний кабель безпосередньо в комплекті.

Газоаналізатор ОКСИ-5М-3Н варто розглядати для завдань, у яких необхідний одночасний контроль кисню O₂, оксиду вуглецю CO та оксиду азоту NO з можливістю теплотехнічних розрахунків і подальшої роботи з результатами на комп’ютері. Перед вибором приладу достатньо зіставити його три вимірювальні канали та діапазони з параметрами конкретного об’єкта контролю.
