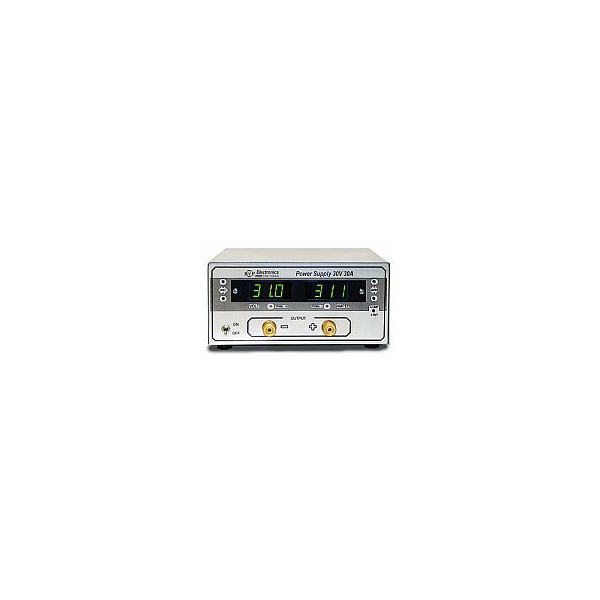

Лабораторне джерело живлення BVP 30V/30A

Лабораторне джерело живлення BVP 30V/30A призначене для живлення різноманітних радіоелектронних пристроїв постійною напругою та струмом із можливістю плавного регулювання основних вихідних параметрів. Модель забезпечує регульовану постійну напругу в діапазоні від 1,0 до 30,0 В та вихідний струм від 0,5 до 30,0 А. Таке поєднання параметрів дає змогу використовувати блок живлення під час лабораторних робіт, налаштування та перевірки електронного обладнання, а також для живлення невеликих гальванічних ванн.

BVP 30V/30A підтримує режими стабілізації струму та напруги, що важливо під час роботи з навантаженнями, для яких необхідно контролювати електричні параметри. Плавне регулювання разом із грубим і точним налаштуванням спрощує встановлення необхідного робочого значення. Максимальна вихідна потужність джерела становить не більше 1000 Вт при напрузі живлення 220 В, а коефіцієнт корисної дії — не менше 90 %.

Призначення BVP 30V/30A

Джерело живлення BVP 30V/30A розраховане на отримання регульованої постійної напруги та струму для підключення різного електронного й радіотехнічного обладнання. Прилад може застосовуватися там, де недостатньо звичайного мережевого адаптера та потрібно самостійно встановлювати необхідні параметри живлення відповідно до конкретного навантаження.

Діапазон вихідної напруги до 30 В у поєднанні зі струмом до 30 А робить модель придатною для завдань, у яких потрібне низьковольтне джерело постійного струму зі значним струмовим навантаженням. Виробником також передбачено можливість використання джерела для живлення невеликих гальванічних ванн. Завдяки регульованим параметрам користувач може вибрати робоче значення напруги та струму в межах установлених для цієї модифікації діапазонів.

Регулювання напруги та струму

Однією з ключових особливостей лабораторного блока живлення BVP 30V/30A є можливість плавного регулювання вихідних параметрів. Напруга встановлюється в межах 1,0–30,0 В, а струм — у межах 0,5–30,0 А. Це дозволяє налаштовувати режим живлення з урахуванням вимог підключеного пристрою або робочої установки.

Для зручнішого встановлення параметрів передбачено грубе та точне налаштування. Грубе регулювання дає можливість швидко наблизитися до потрібного значення, після чого точним регулюванням можна скоригувати встановлений параметр. Така схема особливо зручна під час лабораторних і налагоджувальних робіт, коли значення напруги або струму необхідно змінювати безпосередньо в процесі перевірки обладнання.

Режими стабілізації

BVP 30V/30A працює в режимах стабілізації напруги та стабілізації струму. Наявність цих режимів дає змогу використовувати джерело живлення в різних схемах підключення та контролювати параметри живлення відповідно до характеру навантаження. При роботі в режимі стабілізації напруги прилад підтримує встановлене значення вихідної напруги в межах своїх технічних характеристик.

Нестабільність вихідної напруги при зміні вхідної напруги на 10 % від номінального значення в режимі стабілізації напруги не перевищує 0,01 % Uвих за час вимірювання від 1 до 10 секунд. Цей параметр характеризує здатність джерела підтримувати заданий вихідний режим при допустимих змінах напруги мережі.

Параметри вихідної напруги

Для моделі BVP 30V/30A діапазон регульованої вихідної напруги становить від 1,0 до 30,0 В. Основна похибка встановлення та відображення величини вихідної напруги заявлена на рівні 1,5 % Uвих та однієї градації молодшого розряду.

Важливим параметром лабораторного джерела постійного струму є рівень пульсацій. Для BVP 30V/30A у режимі стабілізації напруги при навантаженні 0,9 від максимального струму пульсації вихідної напруги не перевищують 33 мВ ефективного значення та 400 мВ амплітудного значення. Ці характеристики необхідно враховувати при виборі джерела живлення для конкретного електронного обладнання.

Живлення від мережі та потужність

Лабораторний блок живлення працює від мережі змінного струму з напругою від 187 до 242 В та частотою 50 Гц. Такий діапазон вхідної напруги визначений у технічних характеристиках пристрою та має враховуватися під час підключення й експлуатації.

Максимальна вихідна потужність BVP 30V/30A становить не більше 1000 Вт при напрузі живлення 220 В. ККД джерела живлення — не менше 90 %. Високий допустимий вихідний струм до 30 А є однією з основних характеристик цієї модифікації та дозволяє використовувати її з відповідними низьковольтними навантаженнями, якщо їхні вимоги до напруги й струму знаходяться в межах робочих параметрів приладу.

Стабільність під час тривалої роботи

У характеристиках BVP 30V/30A передбачений цілодобовий режим роботи. Це важлива особливість для лабораторних, виробничих та інших завдань, де джерело живлення може бути необхідне протягом тривалого періоду. При цьому експлуатація повинна здійснюватися в межах установленого діапазону робочих температур і допустимих електричних параметрів.

Робоча температура джерела живлення становить від +5 до +40 °C. Дотримання зазначеного температурного діапазону необхідне для роботи обладнання відповідно до заявлених характеристик. Під час вибору місця встановлення також слід враховувати габарити приладу та необхідність його нормальної експлуатації в передбачених виробником умовах.

Компактні габарити та маса

Габаритні розміри BVP 30V/30A становлять 100 × 200 × 220 мм, а маса — 2,5 кг. Такі параметри дають змогу розмістити блок живлення на лабораторному або робочому столі поряд з іншим вимірювальним та електронним обладнанням.

Порівняно невеликі розміри корпусу важливі в умовах обмеженого робочого простору, особливо коли на одному місці одночасно використовуються вимірювальні прилади, навантаження, тестовані пристрої та інше допоміжне обладнання. При цьому BVP 30V/30A забезпечує вихідний струм до 30 А та максимальну вихідну потужність до 1000 Вт при зазначених умовах живлення.

Особливості лабораторного джерела живлення BVP 30V/30A

• Регульована вихідна напруга 1,0–30,0 В — можливість встановити необхідний рівень постійної напруги в межах робочого діапазону.
• Регульований струм 0,5–30,0 А — модель розрахована на роботу з навантаженням, яке потребує струму до 30 А.
• Плавне регулювання параметрів — зручне налаштування напруги та струму відповідно до конкретного завдання.
• Грубе та точне налаштування — можливість швидко встановити приблизне значення та після цього виконати точніше коригування.
• Стабілізація струму та напруги — два робочі режими для різних умов використання джерела.
• Максимальна вихідна потужність до 1000 Вт при живленні від мережі 220 В.
• ККД не менше 90 % відповідно до заявлених технічних характеристик.
• Цілодобовий режим роботи — допускається тривала експлуатація приладу за дотримання передбачених робочих умов.
• Робоча температура від +5 до +40 °C.
• Габарити 100 × 200 × 220 мм і маса 2,5 кг.

Технічні характеристики BVP 30V/30A

Кому підійде BVP 30V/30A

Лабораторне джерело живлення BVP 30V/30A може використовуватися для роботи з радіоелектронними пристроями, яким потрібне регульоване постійне живлення в межах 30 В і 30 А. Модель буде актуальною під час перевірки, налаштування та живлення електронних пристроїв, а також у лабораторних установках, де важлива можливість змінювати напругу й струм без заміни джерела живлення.

Окремим передбаченим напрямом застосування є живлення невеликих гальванічних ванн. У цьому випадку можливість регулювання вихідного струму та напруги дозволяє встановити необхідний режим у межах технічних можливостей BVP 30V/30A.

Чому важливі два види налаштування

Під час роботи з лабораторним обладнанням часто потрібно не просто встановити певне значення напруги, а й оперативно змінювати його в процесі перевірки пристрою. Саме тому поєднання грубого та точного регулювання є практичною особливістю BVP 30V/30A. Спочатку користувач може швидко перейти до потрібної області діапазону, а потім точніше встановити необхідне значення.

Такий принцип керування корисний і для налаштування струму. Оскільки модель забезпечує регулювання від 0,5 до 30,0 А, користувач може адаптувати параметри джерела до конкретного підключеного навантаження, не виходячи за межі характеристик приладу.

BVP 30V/30A для лабораторних і радіотехнічних робіт

BVP 30V/30A поєднує регульовану напругу до 30 В, струм до 30 А, режими стабілізації струму й напруги, плавне регулювання та можливість грубого і точного встановлення параметрів. Прилад живиться від мережі 187–242 В, 50 Гц і має максимальну вихідну потужність не більше 1000 Вт при напрузі живлення 220 В.

Завдяки заявленому цілодобовому режиму роботи джерело може застосовуватися у тривалих робочих процесах за умови дотримання діапазону робочих температур від +5 до +40 °C та інших технічних вимог. Компактні розміри 100 × 200 × 220 мм і маса 2,5 кг спрощують розміщення приладу на робочому місці.

Якщо для роботи потрібне лабораторне джерело живлення 30 В 30 А з регульованими вихідними параметрами та режимами стабілізації, BVP 30V/30A дозволяє отримувати постійну напругу й струм у зазначених виробником діапазонах та використовувати один прилад для різних радіотехнічних і лабораторних завдань.
