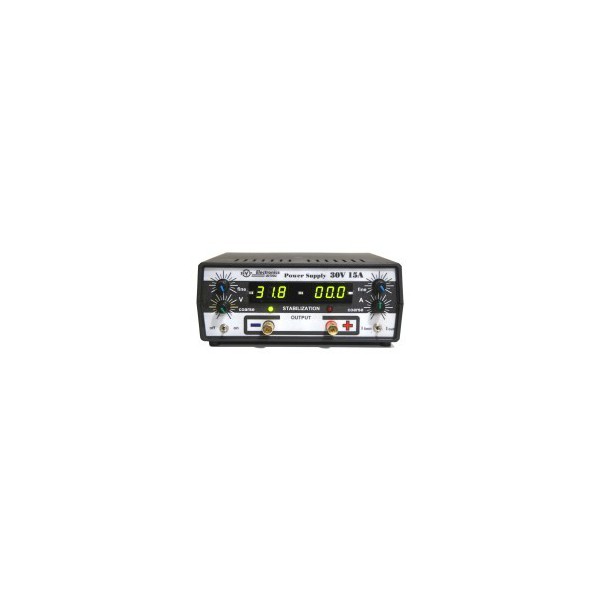

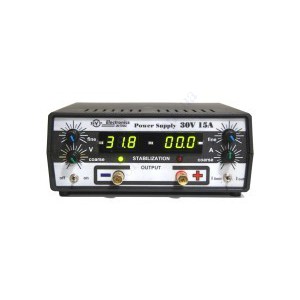

Джерело живлення BVP 30V15A — регульований блок живлення 30 В, 15 А

Джерело живлення BVP 30V15A — цифровий імпульсний блок постійного струму, призначений для живлення електронних пристроїв, вузлів і схем у лабораторних умовах, під час налагодження, діагностики, ремонту та інших робіт, де необхідно отримати регульовану постійну напругу й струм. Модель забезпечує регулювання вихідної напруги в діапазоні від 1,0 до 30,0 В і струму від 0,5 до 15,0 А, що дає змогу використовувати один блок живлення для широкого спектра низьковольтного обладнання.

Максимальна вихідна потужність джерела становить до 450 Вт. Прилад поєднує значний вихідний струм із порівняно компактними габаритами 100 × 240 × 240 мм і масою 2,5 кг. Завдяки імпульсній схемі живлення ККД становить не менше 90 %, що важливо під час тривалої експлуатації та роботи з навантаженням.

Основні можливості BVP 30V15A

Однією з ключових особливостей блока живлення BVP 30V15A є можливість грубого та точного регулювання напруги й струму. Такий підхід спрощує налаштування потрібного режиму: спочатку оператор може швидко встановити приблизне значення, а потім точно скоригувати його відповідно до вимог пристрою або навантаження.

Цифрова індикація параметрів U та I дає змогу безпосередньо контролювати встановлені електричні параметри під час роботи. Це особливо зручно під час перевірки електронних схем, налаштування обладнання, проведення лабораторних робіт, сервісного обслуговування або технологічних процесів, де важливий контроль вихідної напруги та струму.

• регульована постійна напруга від 1,0 до 30,0 В;
• регульований струм від 0,5 до 15,0 А;
• максимальна вихідна потужність — не більше 450 Вт;
• грубе та точне регулювання вихідних параметрів;
• цифрова індикація напруги та струму;
• автоматичне перемикання між режимами стабілізації напруги та струму;
• світлова індикація режимів стабілізації;
• ККД не менше 90 %;
• заявлений захист від радіохвиль, короткого замикання та перепадів напруги;
• можливість цілодобового режиму роботи.

Регулювання напруги до 30 В і струму до 15 А

Діапазон вихідної напруги 1,0–30,0 В дозволяє підбирати необхідний режим живлення залежно від конкретного завдання. Це може бути корисно під час роботи з електронними платами, окремими вузлами, приладами, експериментальними схемами та іншими пристроями, параметри живлення яких відповідають можливостям блока.

Регульований вихідний струм у межах 0,5–15,0 А розширює можливості моделі порівняно з малопотужними лабораторними джерелами. BVP 30V15A може застосовуватися там, де потрібен не тільки регульований рівень напруги, а й суттєвий струм навантаження. При цьому користувач може контролювати обидва параметри за цифровими індикаторами.

Максимальна вихідна потужність не перевищує 450 Вт. Цей параметр необхідно враховувати під час вибору режиму експлуатації та підключення навантаження. Робочі значення напруги й струму слід встановлювати відповідно до характеристик обладнання, яке живиться від джерела.

Стабілізація напруги та струму

BVP 30V15A підтримує автоматичне перемикання між режимами стабілізації напруги та струму залежно від параметрів навантаження. Це важлива функція лабораторного блока живлення, оскільки під час роботи електричні характеристики підключеного пристрою можуть змінюватися.

Перемикання між режимом стабілізації напруги та режимом стабілізації струму відбувається автоматично. Для контролю поточного режиму передбачена світлова індикація. Завдяки цьому оператор може бачити, в якому режимі працює джерело в конкретний момент, і контролювати поведінку навантаження під час налагодження або випробувань.

Ефективне значення пульсацій вихідної напруги при навантаженні 80 % становить не більше 300 мВ. Цей показник є одним із параметрів, які варто враховувати під час підбору блока живлення для конкретного електронного обладнання.

Цифровий контроль робочих параметрів

Для оперативного контролю роботи блока живлення передбачена цифрова індикація напруги та струму. Користувач може відстежувати значення U та I без необхідності постійно підключати зовнішні вимірювальні прилади лише для контролю встановленого режиму.

Цифрова індикація особливо корисна під час послідовного налаштування декількох режимів, перевірки реакції пристрою на зміну живлення, виконання ремонтних робіт або лабораторних досліджень. У поєднанні з грубим і точним регулюванням вона робить налаштування блока живлення зрозумілим та контрольованим.

Імпульсна схема та ККД не менше 90 %

BVP 30V15A виконаний як імпульсний блок живлення. Заявлений коефіцієнт корисної дії становить не менше 90 %. Високий ККД дозволяє ефективніше перетворювати енергію мережі на необхідні вихідні параметри та є важливою характеристикою для обладнання, розрахованого на тривалу роботу.

Прилад живиться від мережі змінного струму з напругою 187–242 В і частотою 50 Гц. Такий діапазон живлення зазначений у технічних характеристиках моделі та має враховуватися під час її підключення й експлуатації.

Захист і робота з навантаженням

Для BVP 30V15A заявлено захист від короткого замикання, перепадів напруги та впливу радіохвиль. Наявність захисних функцій важлива для лабораторного й сервісного обладнання, яке може працювати з різними типами навантажень і використовуватися під час експериментів, налагодження та ремонту електроніки.

Водночас при роботі з будь-яким регульованим джерелом живлення необхідно встановлювати параметри відповідно до допустимої напруги та струму підключеного пристрою. Діапазон блока до 30 В і 15 А забезпечує значний запас для різних завдань, однак конкретний режим визначається характеристиками навантаження.

Застосування джерела живлення BVP 30V15A

Регульоване джерело постійного струму може використовуватися в різних сферах, де потрібне контрольоване живлення електричних та електронних пристроїв. У вихідному описі для BVP 30V15A зазначені такі напрямки застосування, як радіоелектроніка, металообробка, гальваніка, приладобудування, сервіс і ремонт.

У радіоелектроніці блок живлення може використовуватися під час складання, перевірки та налагодження електронних пристроїв. Регульована напруга дозволяє встановити необхідний рівень живлення, а регульований струм — адаптувати режим до конкретного навантаження в межах технічних можливостей приладу.

У сервісних і ремонтних роботах BVP 30V15A може застосовуватися як лабораторне джерело постійної напруги для перевірки обладнання після ремонту, діагностики електронних вузлів або контрольного запуску пристроїв. Цифрова індикація допомагає контролювати вихідні параметри безпосередньо під час роботи.

Для лабораторій, навчальних майстерень та робочих місць спеціалістів важливою перевагою діапазону до 30 В і 15 А є можливість працювати з різними навантаженнями без необхідності використовувати окреме джерело для кожного значення напруги. Конкретна сумісність із тим чи іншим обладнанням визначається його вимогами до живлення.

Технічні характеристики BVP 30V15A

Компактний формат для лабораторного робочого місця

При габаритах 100 × 240 × 240 мм джерело живлення не потребує великої площі для встановлення на лабораторному або сервісному столі. Маса приладу становить 2,5 кг. Поєднання компактного корпусу, вихідної потужності до 450 Вт і струму до 15 А робить модель придатною для робочих місць, де важливі як можливості блока живлення, так і раціональне використання простору.

Допустимий діапазон робочих температур становить від +5 °C до +40 °C. Для моделі також зазначений цілодобовий режим роботи. Під час експлуатації слід дотримуватися встановлених виробником електричних і температурних параметрів.

Кому може підійти блок живлення 30 В 15 А

BVP 30V15A орієнтований на завдання, для яких потрібне регульоване джерело постійного струму до 30 В і 15 А. Модель може бути затребувана в ремонтних майстернях, лабораторіях, сервісних центрах, у радіоелектроніці, приладобудуванні та інших напрямках, зазначених для цього обладнання.

Можливість точно встановлювати напругу та струм корисна під час налагодження пристроїв і перевірки їхньої роботи в різних режимах живлення. Автоматичне перемикання стабілізації дозволяє джерелу реагувати на характеристики навантаження, а світлова та цифрова індикація допомагають оператору контролювати стан приладу.

BVP 30V15A для лабораторії, сервісу та ремонту

Якщо для роботи потрібен лабораторний блок живлення 30 В 15 А з регулюванням вихідних параметрів, BVP 30V15A поєднує діапазон напруги 1–30 В, струм 0,5–15 А та максимальну вихідну потужність 450 Вт. Прилад має цифрову індикацію U та I, грубе й точне регулювання, автоматичне перемикання між стабілізацією напруги та струму, а також світлову індикацію режимів.

Модель розрахована на використання в лабораторних умовах та інших сферах, де необхідне стабілізоване регульоване джерело постійної напруги. Завдяки робочому діапазону до 30 В і 15 А BVP 30V15A може використовуватися для широкого кола завдань у межах зазначених технічних характеристик підключеного обладнання.
