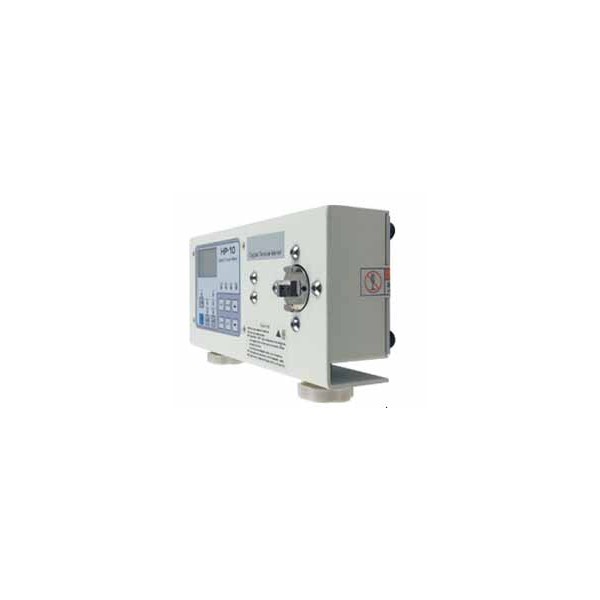

Цифровий вимірювач крутного моменту ALT HP10

ALT HP10 — цифровий вимірювач крутного моменту, призначений для контролю моменту в дрилях, шурупокрутах та різних механізмах. Прилад дає змогу визначати величину крутного моменту в кількох одиницях вимірювання та працювати з піковими значеннями. Модель розрахована на діапазон до 10 кгс·см або до 1 Н·м і може використовуватися там, де необхідно контролювати обертальне зусилля механічного або електромеханічного обладнання.

Крутний момент є одним із важливих параметрів під час роботи з обертовими механізмами. Його контроль дає можливість оцінювати фактичне зусилля, яке передається на вал, кріплення, адаптер або інший елемент механізму. Цифровий моментомір ALT HP10 дозволяє виконувати такі вимірювання без необхідності вручну переводити результати між основними одиницями, оскільки робочий діапазон приладу зазначений у кгс·см, фунт·дюймах та Н·м.

Призначення вимірювача крутного моменту ALT HP10

Основне призначення ALT HP10 — вимірювання крутного моменту в дрилях, шурупокрутах і механізмах. Такий прилад може бути корисним під час перевірки роботи обладнання, порівняння значень крутного моменту та контролю параметрів у процесі налаштування механізмів. Цифрове вимірювання спрощує отримання результату та дозволяє оператору контролювати значення без використання механічної шкали.

Модель орієнтована на вимірювання відносно невеликих значень моменту. Верхня межа становить 10,0 кгс·см або 1,0 Н·м. Це важливо враховувати під час вибору моментоміра: діапазон приладу повинен відповідати параметрам обладнання, яке планується перевіряти. ALT HP10 доцільно використовувати саме для тих завдань, де очікуваний крутний момент не перевищує встановлену верхню межу вимірювання.

Діапазони вимірювання ALT HP10

Цифровий вимірювач крутного моменту ALT HP10 підтримує три одиниці вимірювання. У кгс·см робочий діапазон становить від 0,05 до 10,0 кгс·см. Для значень у фунт·дюймах зазначений діапазон від 0,04 до 9,0 фунт·дюйм. У міжнародній системі одиниць прилад працює в межах від 0,04 до 1,0 Н·м.

• кгс·см: від 0,05 до 10,0;
• фунт·дюйм: від 0,04 до 9,0;
• Н·м: від 0,04 до 1,0.

Наявність кількох одиниць вимірювання зручна під час роботи з обладнанням і технічною документацією, у яких параметр крутного моменту може бути вказаний у різних системах. Наприклад, у технічних характеристиках одного механізму значення може бути наведене в Н·м, а для іншого — у кгс·см або фунт·дюймах. Завдяки цьому ALT HP10 можна використовувати для різних вимірювальних завдань у межах його робочого діапазону.

Під час вибору цифрового моментоміра особливо важливо орієнтуватися не лише на максимальне значення, а й на нижню межу діапазону. Для ALT HP10 мінімальне значення становить 0,05 кгс·см у відповідному діапазоні та 0,04 Н·м для вимірювання в ньютон-метрах. Це дозволяє заздалегідь визначити, чи відповідає прилад конкретному завданню.

Вимірювання пікового крутного моменту

ALT HP10 підтримує вимірювання піків. Ця функція особливо важлива в ситуаціях, коли крутний момент під час роботи механізму змінюється і необхідно визначити максимальне значення, яке виникло в процесі вимірювання. Замість оцінки параметра лише в окремий момент часу оператор може контролювати піковий показник.

Пікове значення може бути корисним під час перевірки шурупокрутів, дрилів та інших механізмів, для яких навантаження змінюється в процесі роботи. Це дозволяє оцінити максимальне зафіксоване значення крутного моменту та порівняти його з необхідними параметрами конкретного завдання.

Для вимірювальних робіт це важлива особливість, оскільки максимальний момент може виникати лише протягом короткого проміжку часу. Під час звичайного спостереження за поточними показаннями оператору складніше точно визначити такий максимум. Режим вимірювання пікових значень призначений саме для роботи з такими ситуаціями.

Точність вимірювання

Заявлена точність вимірювання ALT HP10 становить 1%. Цей параметр необхідно враховувати під час оцінювання результатів і вибору приладу для конкретного виду контролю. Поєднання цифрового вимірювання, робочого діапазону до 1 Н·м та можливості визначення пікових значень робить модель орієнтованою на завдання, де потрібно контролювати крутний момент у зазначених межах.

Перед початком вимірювання важливо переконатися, що очікуване значення моменту знаходиться в межах робочого діапазону ALT HP10. Це дозволяє правильно підібрати вимірювальний прилад до конкретного механізму та не використовувати його для значень, що перевищують передбачений діапазон.

Інтерфейс RS-232

Цифровий моментомір ALT HP10 оснащений інтерфейсом RS-232. Це стандартний послідовний інтерфейс, який широко застосовується у вимірювальній та промисловій техніці. Наявність такого інтерфейсу розширює можливості використання приладу в системах, де передбачене підключення сумісного обладнання.

Для користувачів, які підбирають вимірювач крутного моменту для робочого місця або вимірювального стенда, наявність RS-232 може бути важливим параметром. При цьому можливість конкретного способу підключення та обміну даними слід визначати з урахуванням обладнання, з яким планується використовувати ALT HP10.

Живлення ALT HP10

Живлення цифрового вимірювача крутного моменту здійснюється від мережі 220 В через адаптер 12 В, 300 мА. Така схема дозволяє підключати моментомір до стандартної електромережі через відповідний блок живлення.

Для приладу також зазначено ресурс понад 300 циклів заряджання та розряджання. Це одна з технічних характеристик ALT HP10, яку варто враховувати під час експлуатації обладнання. Під час підключення живлення необхідно використовувати адаптер із параметрами, що відповідають вимогам приладу.

Габарити та маса приладу

Розміри ALT HP10 становлять 230 × 125 × 50 мм, а маса — 2 кг. Ці характеристики дозволяють заздалегідь оцінити місце, необхідне для розміщення приладу на робочій поверхні, стенді або в зоні проведення вимірювань.

Під час організації робочого місця важливо врахувати не тільки розміри самого моментоміра, а й простір для встановлення вимірюваного механізму та відповідного адаптера. Це особливо актуально, якщо ALT HP10 планується використовувати як частину постійного вимірювального робочого місця для періодичного контролю дрилів, шурупокрутів або інших механізмів.

Основні технічні характеристики ALT HP10

• Тип приладу: цифровий вимірювач крутного моменту;
• Модель: ALT HP10;
• Призначення: вимірювання крутного моменту в дрилях, шурупокрутах і механізмах;
• Діапазон, кгс·см: 0,05–10,0;
• Діапазон, фунт·дюйм: 0,04–9,0;
• Діапазон, Н·м: 0,04–1,0;
• Вимірювання пікових значень: є;
• Точність вимірювання: 1%;
• Живлення: від мережі 220 В через адаптер 12 В, 300 мА;
• Кількість циклів заряджання-розряджання: понад 300;
• Інтерфейс: RS-232;
• Розміри: 230 × 125 × 50 мм;
• Маса: 2 кг.

Для яких завдань можна використовувати ALT HP10

Моментомір ALT HP10 призначений насамперед для роботи з обладнанням, у якому необхідно вимірювати обертальне зусилля в межах до 1 Н·м. До зазначених виробником сфер застосування належать дрилі, шурупокрути та механізми. Прилад може використовуватися для перевірки фактичного крутного моменту та контролю максимальних значень під час роботи.

Для шурупокрутів контроль крутного моменту дозволяє отримати числове значення параметра замість суб'єктивної оцінки роботи інструмента. Для інших механізмів моментомір допомагає визначити величину обертального зусилля в доступному приладу діапазоні. Якщо навантаження змінюється, функція вимірювання пікового значення дозволяє визначити максимальний показник.

ALT HP10 може бути корисним у майстерні, сервісній зоні, на виробничій або випробувальній ділянці, якщо завдання передбачає вимірювання крутного моменту та характеристики об'єкта відповідають діапазону приладу. Перед застосуванням необхідно зіставити очікувані значення моменту з межами 0,04–1,0 Н·м.

Чому важливий правильний вибір діапазону моментоміра

Під час вибору вимірювача крутного моменту одним із головних параметрів є його робочий діапазон. Для ALT HP10 верхня межа становить 10 кгс·см або 1 Н·м. Тому перед придбанням доцільно перевірити технічні параметри інструмента чи механізму, який планується контролювати.

Якщо необхідно вимірювати значно більший крутний момент, слід обирати прилад з відповідним діапазоном. Якщо ж робочі значення знаходяться в межах ALT HP10, модель дозволяє отримувати результат у потрібних одиницях і контролювати пікові значення. Такий підхід допомагає підібрати вимірювальне обладнання відповідно до реального завдання, а не лише за максимальною межею шкали.

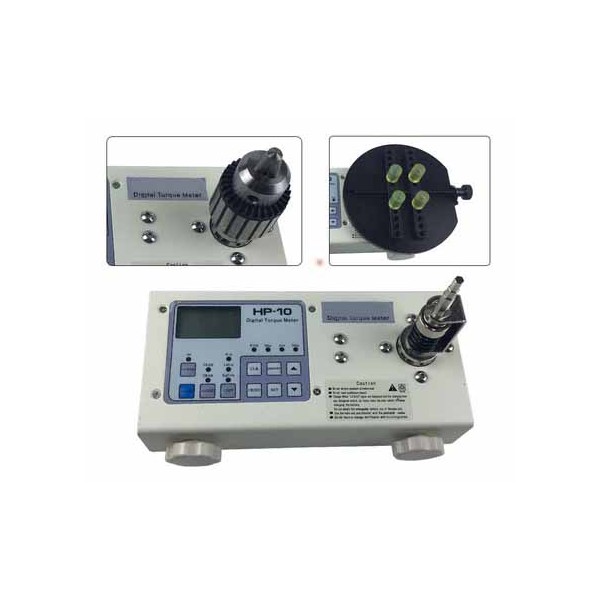

Адаптери для вимірювача ALT HP10

Для роботи з вимірювачами моменту на сторінці товару представлені окремі адаптери-перехідники. Вони є самостійними товарами та можуть підбиратися відповідно до конкретного завдання:

• адаптер-перехідник ALT HP A1;
• адаптер-перехідник ALT HP A2;
• адаптер-перехідник ALT HP A3.

Під час вибору адаптера необхідно орієнтуватися на конструкцію та параметри обладнання, з яким планується виконувати вимірювання. Використання відповідного перехідника дозволяє організувати механічне з'єднання між вимірювачем та об'єктом контролю.

Особливості цифрового контролю крутного моменту

На відміну від орієнтовного визначення обертального зусилля за налаштуваннями самого інструмента, цифровий вимірювач дозволяє отримати конкретне числове значення. Для перевірки обладнання це особливо важливо, оскільки оператор може порівнювати отримані результати між собою та контролювати зміни параметра.

ALT HP10 працює одразу з кількома поширеними одиницями крутного моменту. Ньютон-метр використовується в системі SI, кгс·см часто зустрічається в характеристиках обладнання та вимірювальних приладів, а фунт·дюйм застосовується в документації, де використовуються британські одиниці. Наявність відповідних діапазонів робить характеристики приладу зрозумілими під час роботи з різними технічними даними.

Окремою перевагою функціональності є реєстрація пікового значення. Якщо навантаження змінюється швидко, максимальний крутний момент може відрізнятися від показника, який спостерігається після стабілізації роботи механізму. Саме тому можливість контролю піків є важливою характеристикою моментоміра.

Що врахувати перед вимірюванням

Перед використанням ALT HP10 необхідно перевірити, чи знаходиться очікуваний крутний момент у межах заявленого діапазону. Для вимірювання в Н·м це 0,04–1,0 Н·м, у кгс·см — 0,05–10,0, а у фунт·дюймах — 0,04–9,0. Вихід за робочий діапазон не відповідає передбаченим характеристикам приладу.

Також важливо правильно підібрати механічне приєднання до об'єкта вимірювання. Якщо для конкретного механізму потрібен перехідник, його слід вибирати з урахуванням конструкції з'єднання. Для ALT HP10 доступні окремі адаптери ALT HP A1, ALT HP A2 та ALT HP A3.

Під час стаціонарного використання необхідно передбачити місце для корпусу розміром 230 × 125 × 50 мм, підключення адаптера живлення та встановлення вимірюваного обладнання. Якщо передбачається використання RS-232, слід також врахувати спосіб підключення сумісного зовнішнього обладнання.

ALT HP10 — цифровий моментомір для контролю крутного моменту

Цифровий вимірювач крутного моменту ALT HP10 призначений для вимірювання крутного моменту дрилів, шурупокрутів і механізмів у діапазоні до 10 кгс·см або 1 Н·м. Прилад підтримує одиниці кгс·см, фунт·дюйм і Н·м, дозволяє вимірювати пікові значення та має заявлену точність 1%.

Модель оснащена інтерфейсом RS-232, живиться від мережі 220 В через адаптер 12 В 300 мА та має ресурс понад 300 циклів заряджання-розряджання. Розміри корпусу становлять 230 × 125 × 50 мм, маса — 2 кг. ALT HP10 варто розглядати для завдань, де необхідний цифровий контроль невеликих значень крутного моменту та можливість фіксації пікового показника.
