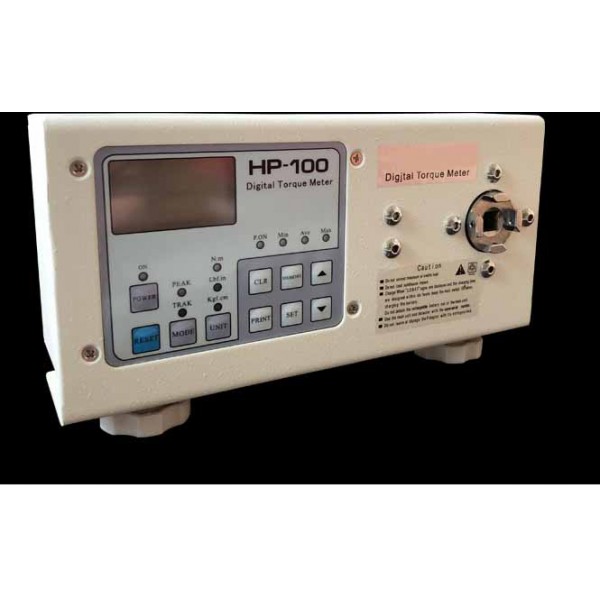

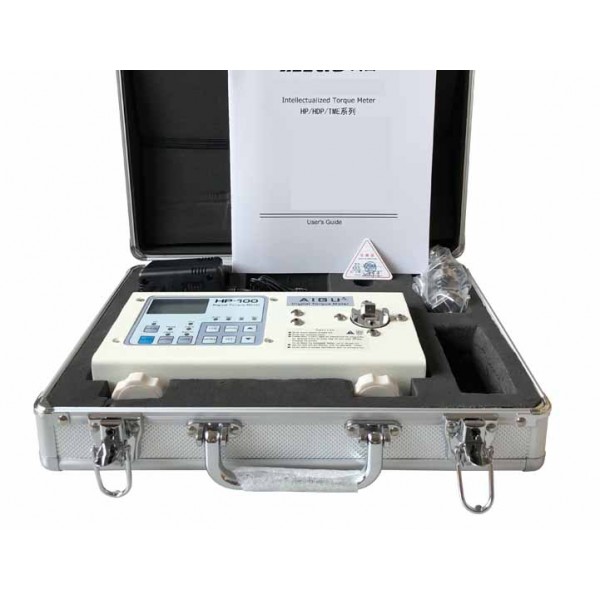

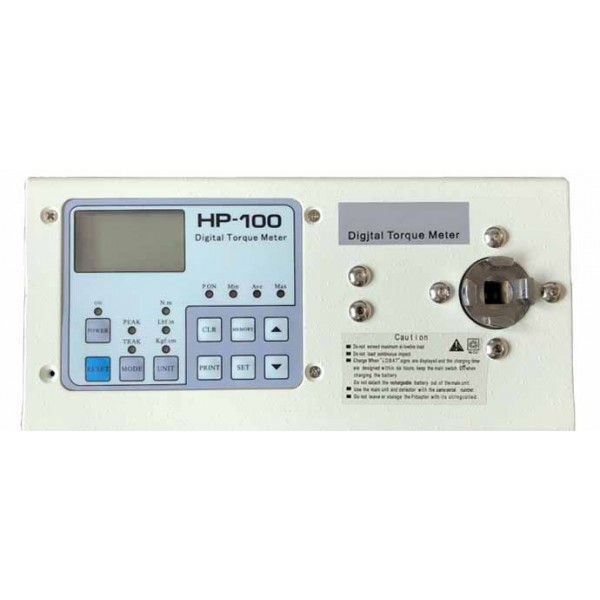

Цифровий вимірювач крутного моменту ALT HP100

ALT HP100 — цифровий вимірювач крутного моменту для контролю моменту в дрилях, шурупокрутах і різних механізмах. Прилад дає змогу отримувати числове значення крутного моменту, працювати з кількома поширеними одиницями вимірювання та фіксувати пікові значення. Модель може використовуватися під час перевірки інструменту, налаштування механічних вузлів і контрольних операцій, де важливо знати фактичний момент обертання.

ALT HP100 працює в діапазоні 0,5–100,0 кгс·см, 0,4–90,0 фунт·дюйм і приблизно 0,04–10 Н·м. Підтримка різних одиниць зручна під час роботи з технічною документацією, у якій крутний момент може бути зазначений у різних системах. Заявлена точність вимірювання становить 1%.

Призначення ALT HP100

Основне завдання цифрового моментоміра ALT HP100 — вимірювання крутного моменту в обладнанні та механізмах. Виробником для цієї моделі зазначено застосування з дрилями, шурупокрутами та механічними системами. Прилад допомагає перевірити реальне зусилля обертання, порівняти його з потрібним значенням або проконтролювати результат після налаштування.

Цифрове вимірювання особливо корисне, коли потрібно виконувати повторюваний контроль. Замість приблизної оцінки навантаження оператор отримує конкретне числове значення. Це спрощує порівняння кількох інструментів, перевірку механізму після регулювання та оцінювання стабільності результатів.

Верхня межа 100 кгс·см відповідає приблизно 10 Н·м, тому перед використанням ALT HP100 необхідно зіставити очікуване навантаження з робочим діапазоном приладу. Якщо момент перевищує його можливості, слід використовувати модель з більшим діапазоном вимірювання.

Діапазони та точність вимірювання

ALT HP100 підтримує три варіанти подання результату. У системі кгс·см діапазон становить 0,5–100,0 кгс·см. Для значень у фунт·дюймах доступний діапазон 0,4–90,0 lb·in. У системі SI робочий діапазон становить приблизно 0,04–10 Н·м. Наявність кількох одиниць вимірювання спрощує роботу з інструментом і документацією різного походження.

• кгс·см: 0,5–100,0;
• фунт·дюйм: 0,4–90,0;
• Н·м: 0,04–10;
• точність вимірювання: 1%;
• додаткова функція: вимірювання пікових значень.

Під час вибору моментоміра важливо враховувати не лише максимальне значення, а й нижню межу. Вона визначає, з яких навантажень прилад може виконувати вимірювання. ALT HP100 розрахований на роботу в межах заявленого діапазону, тому для отримання коректного результату навантаження має відповідати характеристикам моделі.

Вимірювання пікового крутного моменту

У ALT HP100 передбачено вимірювання пікових значень. Ця функція потрібна в ситуаціях, коли максимальний крутний момент виникає короткочасно, наприклад під час запуску механізму, зміни навантаження або виконання окремої операції. Піковий режим дозволяє визначити найбільше значення, навіть якщо воно з’являється лише на нетривалий час.

Фіксація піка дає більше інформації, ніж звичайне спостереження за поточними показами, які можуть швидко змінюватися. Оператор отримує можливість оцінити максимальне навантаження та використовувати його для порівняння, контролю або подальшого налаштування механізму.

Живлення та інтерфейс RS-232

Живлення ALT HP100 здійснюється від мережі 220 В через адаптер з вихідними параметрами 12 В, 300 мА. Така схема підходить для роботи в майстерні, лабораторії або на стаціонарному контрольному місці. Для приладу також заявлено понад 300 циклів заряджання та розряджання. Тип і ємність акумуляторного елемента у вихідних характеристиках не зазначені.

Модель оснащена інтерфейсом RS-232. Він може використовуватися для підключення приладу до сумісного зовнішнього обладнання. Водночас у вихідному описі не вказані конкретне програмне забезпечення, протокол обміну або комплектний кабель, тому сумісність із потрібною системою слід перевіряти окремо.

Габарити та конструктивні особливості

Розміри ALT HP100 становлять 230 × 125 × 50 мм, маса — 2 кг. Такі параметри варто враховувати під час організації робочого місця, встановлення приладу поруч із механізмом або його переміщення. Формат корпусу орієнтований на використання на робочій поверхні чи вимірювальному стенді.

Для вимірювання крутного моменту необхідно правильно з’єднати прилад з об’єктом контролю. Саме тому для ALT HP100 передбачені окремі адаптери-перехідники. Підбір конкретного варіанта залежить від конструкції інструменту або механізму, який потрібно перевірити.

Адаптери для ALT HP100

На сторінці товару як приладдя представлені три адаптери-перехідники ALT HP. Перед вибором конкретного адаптера необхідно перевірити його конструкцію та відповідність вашому обладнанню.

• Адаптер-перехідник ALT HP A1;
• Адаптер-перехідник ALT HP A2;
• Адаптер-перехідник ALT HP A3.

Правильно підібраний перехідник забезпечує механічне з’єднання вимірювача з об’єктом контролю. У вихідному описі немає повної таблиці сумісності адаптерів із конкретними типами патронів, валів або приводів, тому потрібний варіант слід вибирати за характеристиками самого адаптера та конструкцією вузла.

Основні технічні характеристики ALT HP100

• тип: цифровий вимірювач крутного моменту;
• модель: ALT HP100;
• призначення: вимірювання крутного моменту в дрилях, шурупокрутах і механізмах;
• діапазон у кгс·см: 0,5–100,0 кгс·см;
• діапазон у lb·in: 0,4–90,0 фунт·дюйм;
• діапазон у Н·м: 0,04–10 Н·м;
• точність: 1%;
• пікові значення: вимірюються;
• живлення: мережа 220 В через адаптер 12 В, 300 мА;
• кількість циклів заряд-розряд: понад 300;
• інтерфейс: RS-232;
• розміри: 230 × 125 × 50 мм;
• маса: 2 кг.

На що звернути увагу при виборі моментоміра

Під час вибору цифрового вимірювача крутного моменту насамперед потрібно порівняти робочий діапазон приладу з навантаженням, яке необхідно контролювати. Для ALT HP100 верхня межа становить 100 кгс·см, або приблизно 10 Н·м. Якщо потрібні більші значення, необхідно використовувати іншу модель.

Другий важливий параметр — спосіб механічного підключення. Вимірювач повинен бути правильно з’єднаний з інструментом або механізмом, тому адаптер підбирають відповідно до конкретного завдання. Для ALT HP100 на сторінці товару представлені ALT HP A1, ALT HP A2 та ALT HP A3.

Також варто враховувати точність, живлення та необхідність зовнішнього підключення. ALT HP100 має заявлену точність 1%, живиться через адаптер 12 В 300 мА від мережі 220 В і оснащений RS-232. Поєднання цих характеристик дозволяє використовувати прилад для регулярних контрольних вимірювань у межах його технічних можливостей.

ALT HP100 для контролю крутного моменту

ALT HP100 — спеціалізований цифровий моментомір для вимірювання крутного моменту в дрилях, шурупокрутах і механізмах. Він підтримує кілька одиниць вимірювання, має функцію контролю пікових значень і заявлену точність 1%. Завдяки цьому прилад зручний для перевірки, порівняння та налаштування обладнання, яке працює в межах його діапазону.

Для користувача, якому потрібен вимірювач крутного моменту до 100 кгс·см із можливістю отримувати результат у кгс·см, lb·in та Н·м, ALT HP100 є функціональним рішенням для контрольних і сервісних завдань. Перед початком роботи важливо переконатися, що очікуване навантаження відповідає діапазону приладу, а для підключення до конкретного механізму вибрано відповідний адаптер.
