Вимірювач потужності лазера ALT PLM-50

ALT PLM-50 — термоелектричний вимірювач потужності лазерного випромінювання, призначений для контролю потужності в діапазоні від 10 мВт до 50 Вт. Прилад дає змогу працювати з широким спектром лазерного випромінювання та підходить для завдань, де важливо отримувати числове значення потужності, контролювати його під час налаштування обладнання або вести тривале спостереження за змінами параметра.

Модель ALT PLM-50 поєднує широкий діапазон вимірювання потужності, великий спектральний діапазон і вимірювальний зонд зі світлочутливою ділянкою діаметром 18 мм. Це спрощує позиціонування лазерного променя на чутливій поверхні датчика та робить прилад зручним для практичних вимірювань у межах заявлених характеристик.

Діапазон вимірювання від 10 мВт до 50 Вт

Однією з ключових характеристик ALT PLM-50 є діапазон вимірювання потужності лазера від 10 мВт до 50 Вт. Такий діапазон дає змогу використовувати один вимірювач для роботи як із відносно невеликими значеннями потужності, так і з потужнішим лазерним випромінюванням, якщо воно не перевищує верхню межу приладу.

Роздільна здатність дисплея становить 0,01 Вт, або 10 мВт. Завдяки цьому користувач отримує зрозуміле цифрове відображення результату та може відстежувати зміну потужності в процесі вимірювання. Перед роботою важливо переконатися, що очікувана потужність джерела знаходиться в робочому діапазоні ALT PLM-50.

Термоелектричний принцип вимірювання

ALT PLM-50 належить до термоелектричних вимірювачів потужності лазера. Такий тип датчика використовується для визначення потужності випромінювання за тепловою дією енергії, що потрапляє на чутливу поверхню. Для користувача це насамперед означає можливість проводити вимірювання в широкому спектральному діапазоні, зазначеному для цього приладу.

Під час роботи з високою потужністю необхідно враховувати теплове навантаження на вимірювальну головку. Для тривалих вимірювань потужності понад 10 Вт потрібен додатковий радіатор із повітряним або водяним охолодженням. Це важлива умова експлуатації, яку слід врахувати заздалегідь, якщо прилад планується використовувати для тривалого контролю потужного лазерного випромінювання.

Можливість встановлення додаткового радіатора

На задній стороні датчика передбачено чотири отвори під гвинти M3. Вони призначені для кріплення додаткового радіатора, необхідного під час тривалих вимірювань потужності вище 10 Вт. Залежно від умов роботи може використовуватися радіатор із повітряним або водяним охолодженням.

Наявність штатних точок кріплення дозволяє передбачити охолодження датчика без зміни самої вимірювальної головки. Якщо вимірювання проводяться короткочасно або на нижчих рівнях потужності, слід орієнтуватися на фактичні умови роботи та не перевищувати допустимі параметри приладу.

Світлочутливий діаметр зонда 18 мм

Ефективний світлочутливий діаметр вимірювального зонда ALT PLM-50 становить 18 мм. Цей параметр важливий під час позиціонування лазерного променя: випромінювання необхідно спрямовувати на робочу область датчика так, щоб вимірювання виконувалося коректно й у межах геометрії чутливої поверхні.

Широкий спектральний діапазон 150 нм–20 мкм

Вимірювач ALT PLM-50 працює в діапазоні довжин хвиль від 150 нм до 20 мкм. Широкий спектральний діапазон є важливою характеристикою моделі, оскільки дозволяє використовувати прилад із різними джерелами лазерного випромінювання, якщо їхня довжина хвилі та потужність знаходяться в межах заявлених параметрів вимірювача.

Для ALT PLM-50 зазначено, що немає необхідності виконувати калібрування потужності за довжиною хвилі. Це спрощує підготовку до вимірювання, особливо коли доводиться працювати з різними довжинами хвиль у межах підтримуваного спектрального діапазону. Користувачеві не потрібно щоразу вводити окрему поправку потужності залежно від довжини хвилі.

Цифрове відображення результату

Результат вимірювання відображається на дисплеї приладу з роздільною здатністю 0,01 Вт. Для практичної роботи це означає, що потужність можна контролювати без додаткових обчислень, безпосередньо за показаннями вимірювача. Такий формат особливо зручний під час налаштування, перевірки стабільності або порівняння значень потужності в різні моменти часу.

Запис потужності лазера на комп’ютер

Вимірювальну головку ALT PLM-50 можна підключити до комп’ютера для запису значень потужності лазера. Така можливість корисна, коли одного поточного показання недостатньо і потрібно спостерігати, як змінюється потужність протягом тривалого періоду.

За допомогою підключення до комп’ютера потужність лазера може записуватися протягом тривалого часу без встановленого обмеження тривалості запису. Це дозволяє використовувати ALT PLM-50 не тільки для разового контролю, а й для довготривалого спостереження за параметром. Конкретний режим роботи слід організовувати з урахуванням потужності випромінювання та вимог до охолодження датчика.

Що врахувати перед вимірюванням

Перед початком роботи доцільно перевірити, чи відповідає лазерне джерело основним параметрам вимірювача. Потужність не повинна виходити за заявлений діапазон 10 мВт–50 Вт, а довжина хвилі має знаходитися в межах 150 нм–20 мкм. Також слід правильно розташувати промінь відносно світлочутливої ділянки зонда діаметром 18 мм.

Окремої уваги потребують вимірювання на рівнях понад 10 Вт. Якщо вони мають тривалий характер, необхідно використовувати додатковий радіатор з повітряним або водяним охолодженням. На датчику для цього передбачено чотири монтажні отвори M3. Дотримання цієї вимоги допомагає організувати роботу відповідно до умов, зазначених для ALT PLM-50.

Основні характеристики ALT PLM-50

• Тип приладу: термоелектричний вимірювач потужності лазера.
• Діапазон вимірювання потужності: 10 мВт–50 Вт.
• Роздільна здатність дисплея: 0,01 Вт (10 мВт).
• Діапазон довжин хвиль: 150 нм–20 мкм.
• Ефективний світлочутливий діаметр зонда: 18 мм.
• Калібрування потужності за довжиною хвилі: не потрібне.
• Підключення до комп’ютера: передбачена можливість запису потужності лазера на комп’ютер.
• Тривалий запис: можливий довготривалий запис значень потужності.
• Охолодження: для тривалого вимірювання потужності понад 10 Вт потрібен радіатор із повітряним або водяним охолодженням.
• Кріплення радіатора: чотири отвори під гвинти M3 на задній стороні датчика.

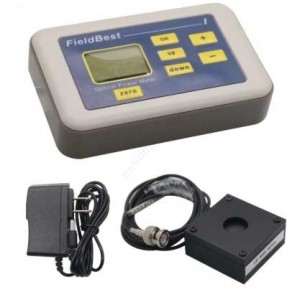

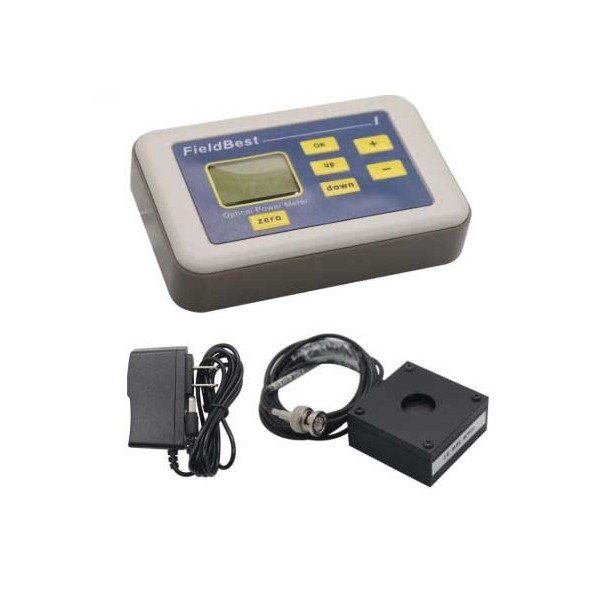

Комплектація ALT PLM-50

• вимірювач оптичної потужності ALT PLM-50 — 1 шт.;
• вимірювальний зонд — 1 шт.;
• блок живлення — 1 шт.

Комплектація містить сам вимірювач, вимірювальний зонд і блок живлення. Додатковий радіатор для роботи з потужністю понад 10 Вт протягом тривалого часу у вказаному переліку комплектації не зазначений, тому потребу в системі охолодження слід враховувати окремо.

Переваги вимірювача потужності лазера ALT PLM-50

Головна практична особливість ALT PLM-50 — поєднання діапазону потужності до 50 Вт зі спектральним діапазоном від 150 нм до 20 мкм. Прилад дозволяє виконувати пряме вимірювання потужності та не потребує калібрування потужності за довжиною хвилі в межах заявленого спектрального діапазону.

Додатковою перевагою для тривалого контролю є можливість запису потужності на комп’ютер. Якщо потрібно не просто отримати одне значення, а простежити зміну потужності протягом часу, ця функція робить ALT PLM-50 більш зручним інструментом для систематичних вимірювань.

Світлочутлива область діаметром 18 мм забезпечує достатню робочу поверхню для наведення променя, а передбачені отвори M3 дозволяють закріпити додатковий радіатор, коли цього вимагає режим роботи. Водночас користувачеві важливо дотримуватися обмежень за потужністю та правил охолодження датчика.

ALT PLM-50 для контролю лазерної потужності

Вимірювач потужності лазера ALT PLM-50 призначений для вимірювання лазерного випромінювання від 10 мВт до 50 Вт у спектральному діапазоні 150 нм–20 мкм. Він оснащений вимірювальним зондом зі світлочутливим діаметром 18 мм, має роздільну здатність 0,01 Вт і підтримує запис потужності на комп’ютер.

Для тривалих вимірювань понад 10 Вт необхідно забезпечити датчику додаткове повітряне або водяне охолодження. Завдяки чотирьом отворам M3 на задній частині датчика можна закріпити відповідний радіатор. ALT PLM-50 підійде для користувачів, яким потрібен вимірювач лазерної потужності з широким спектральним діапазоном, можливістю роботи до 50 Вт і функцією довготривалого запису результатів на комп’ютер.
