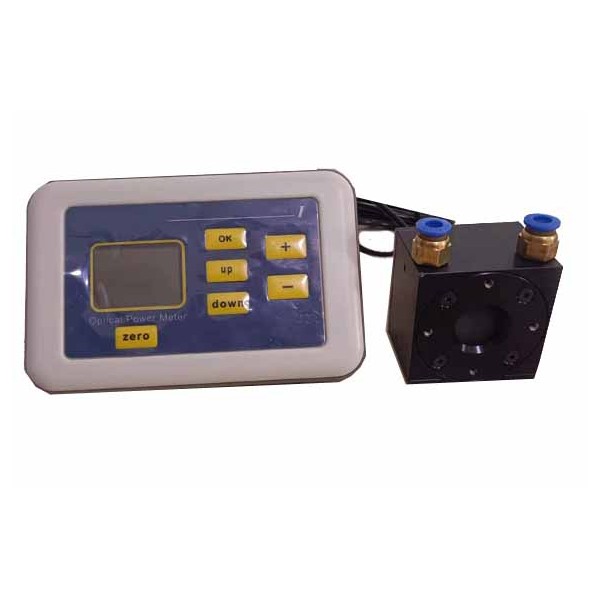

Вимірювач потужності лазера ALT PLM 150

ALT PLM 150 — вимірювач потужності лазерного випромінювання, розрахований на роботу з потужними лазерними джерелами. Номінальна потужність вимірювання становить 150 Вт, при цьому фактичне максимальне значення може перевищувати 200 Вт. Прилад оснащений зондом бренду Coherent та підтримує вимірювання в широкому діапазоні довжин хвиль від 0,19 до 20 мкм. Час відгуку становить 1 секунду, а через USB-порт вимірювач можна підключити до комп’ютера та записувати значення потужності за допомогою керувального програмного забезпечення.

Модель призначена для завдань, у яких важливо контролювати потужність лазерного випромінювання та отримувати результат без тривалого очікування. Для тривалих вимірювань лазерів потужністю понад 10 Вт необхідне водяне охолодження зонда: через нього потрібно пропускати воду для відведення тепла. Це є важливою умовою експлуатації при роботі з високою потужністю.

Основні особливості ALT PLM 150

Ключова характеристика ALT PLM 150 — номінальна потужність 150 Вт. У технічному описі також зазначено, що фактична максимальна потужність може перевищувати 200 Вт. Це дозволяє використовувати вимірювач у завданнях, де можливостей малопотужних моделей недостатньо. При цьому значення понад 200 Вт слід розглядати саме як вказану виробником фактичну максимальну можливість, а не як окремий гарантований робочий діапазон для будь-яких умов.

Діапазон довжин хвиль становить 0,19–20 мкм. Такий широкий спектральний інтервал дозволяє працювати з різними лазерними джерелами за умови, що їхня довжина хвилі перебуває в межах заявленого діапазону. Під час вибору вимірювача для конкретної лазерної системи важливо перевіряти не тільки її потужність, а й спектральну сумісність із зондом.

Ефективний світлочутливий діаметр зонда становить 18 мм. Цей параметр визначає робочу область, на яку має потрапляти лазерне випромінювання під час вимірювання. Розміри корпусу зонда — приблизно 51 × 51 × 31 мм, тому його габарити можна заздалегідь врахувати під час встановлення у вимірювальній схемі або на робочому місці.

Вимірювання лазерної потужності до 150 Вт

ALT PLM 150 має номінальне значення вимірюваної потужності 150 Вт. Для роботи з високими рівнями лазерного випромінювання особливо важливим є тепловий режим зонда. Якщо потужність лазера перевищує 10 Вт і вимірювання виконується протягом тривалого часу, необхідно подавати воду через зонд для розсіювання тепла. Така вимога пов’язана з тепловим навантаженням, яке виникає на приймальній частині під час дії потужного лазерного променя.

Окремо потрібно враховувати поріг пошкодження зонда — 26 кВт/см². Цей параметр характеризує допустиме навантаження на чутливу поверхню за щільністю потужності. Тому при роботі з вузьким або сильно сфокусованим променем важливо звертати увагу не лише на загальну потужність лазера, а й на площу, на якій вона зосереджена. Надмірна концентрація енергії на малій ділянці може створювати значне локальне навантаження на зонд.

Зонд Coherent зі світлочутливим діаметром 18 мм

У вимірювачі ALT PLM 150 використовується зонд бренду Coherent. Ефективний світлочутливий діаметр зонда становить 18 мм. Під час вимірювання лазерний промінь потрібно правильно позиціонувати відносно чутливої області, щоб випромінювання потрапляло на робочу поверхню приймача.

Корпус зонда має орієнтовні розміри 51 × 51 × 31 мм. Ця інформація корисна під час планування монтажу та розміщення приймача, особливо якщо простір біля лазерного джерела обмежений. Розмір чутливої області та габарити корпусу варто враховувати одночасно, оскільки вони впливають на зручність встановлення й наведення променя.

Діапазон довжин хвиль 0,19–20 мкм

Робочий спектральний діапазон ALT PLM 150 становить від 0,19 до 20 мкм. Нижня межа 0,19 мкм відповідає 190 нм, а верхня — 20 000 нм. Це широкий інтервал, який охоплює різні області лазерного випромінювання. Для користувача це означає, що під час підбору приладу необхідно зіставити довжину хвилі конкретного лазера із заявленими межами 0,19–20 мкм.

Спектральна сумісність є одним із ключових критеріїв вибору вимірювача потужності лазера. Навіть якщо потужність джерела відповідає можливостям приладу, довжина хвилі також повинна залишатися в межах робочого діапазону зонда. Для ALT PLM 150 цей параметр вказаний безпосередньо й становить 0,19–20 мкм.

USB-підключення та запис результатів

На задній частині вимірювача розташований USB-порт для підключення до комп’ютера. Після з’єднання значення потужності лазера можна записувати за допомогою керувального програмного забезпечення. Це зручно, коли потрібно не лише контролювати поточне показання, а й зберігати результати для подальшої роботи.

Підключення до ПК може бути корисним при серіях вимірювань, порівнянні показань у різних режимах або фіксації зміни потужності. У вихідному описі не наведені системні вимоги, формати файлів чи додаткові функції програмного забезпечення, тому підтвердженою можливістю є саме підключення через USB та запис значень потужності за допомогою керувальної програми.

Час відгуку 1 секунда

Час відгуку ALT PLM 150 становить 1 с. Це дозволяє швидко отримувати результат після потрапляння лазерного випромінювання на зонд. Такий параметр зручний при послідовних вимірюваннях, коли важливо оперативно контролювати рівень потужності та переходити до наступного вимірювання без тривалих пауз.

Водночас час відгуку не слід ототожнювати з іншими характеристиками швидкодії, які не вказані в описі. Для цієї моделі підтверджено саме значення 1 секунда, тому при оцінюванні можливостей приладу варто орієнтуватися на нього.

Живлення вимірювальної головки та зонда

Для вимірювальної головки ALT PLM 150 зазначено діапазон напруги живлення від 9 до 12 В. Напруга живлення зонда становить 12 В. Під час підготовки системи до роботи важливо враховувати ці значення окремо та використовувати живлення, яке відповідає заявленим параметрам кожного компонента.

Інші параметри джерела живлення в описі товару не наведені, тому без додаткової технічної документації не варто припускати значення струму, тип роз’єму або інші характеристики, яких немає у вихідних даних.

Технічні характеристики ALT PLM 150

• Модель: ALT PLM 150.
• Призначення: вимірювання потужності лазерного випромінювання.
• Зонд: Coherent.
• Номінальна потужність: 150 Вт.
• Фактична максимальна потужність: може перевищувати 200 Вт.
• Охолодження: при тривалих вимірюваннях понад 10 Вт необхідно пропускати воду через зонд для відведення тепла.
• Діапазон довжин хвиль: 0,19–20 мкм.
• Час відгуку: 1 с.
• Ефективний світлочутливий діаметр зонда: 18 мм.
• Поріг пошкодження зонда: 26 кВт/см².
• Розміри корпусу зонда: приблизно 51 × 51 × 31 мм.
• Інтерфейс: USB.
• Робота з ПК: запис значень потужності через керувальне програмне забезпечення.
• Напруга живлення вимірювальної головки: 9–12 В.
• Напруга живлення зонда: 12 В.

Що врахувати під час вибору ALT PLM 150

Перед вибором вимірювача потрібно зіставити параметри вашого лазера з характеристиками ALT PLM 150. Насамперед це потужність джерела, довжина хвилі, розмір променя та щільність потужності на поверхні зонда. Для довготривалих вимірювань понад 10 Вт необхідно передбачити водяне охолодження. Під час наведення променя потрібно враховувати світлочутливий діаметр 18 мм і поріг пошкодження 26 кВт/см².

Якщо потрібно фіксувати результати на комп’ютері, ALT PLM 150 підтримує USB-підключення та запис значень через керувальне програмне забезпечення. Це доповнює базове вимірювання можливістю зберігати отримані дані під час роботи.

ALT PLM 150 для контролю потужних лазерів

ALT PLM 150 поєднує номінальну потужність 150 Вт, фактичне максимальне значення понад 200 Вт, широкий діапазон довжин хвиль 0,19–20 мкм, зонд Coherent, час відгуку 1 с та USB-підключення до комп’ютера. Для тривалих вимірювань лазерів потужністю понад 10 Вт передбачена необхідність водяного охолодження зонда.

Модель підійде для завдань, де потрібен вимірювач потужності лазера з високим допустимим рівнем навантаження та можливістю запису результатів на ПК. Перед роботою важливо перевірити відповідність довжини хвилі, потужності та щільності випромінювання заявленим характеристикам приладу, а також дотримуватися вимог щодо охолодження зонда.
