Ультразвуковий висотомір проводів ALT M23

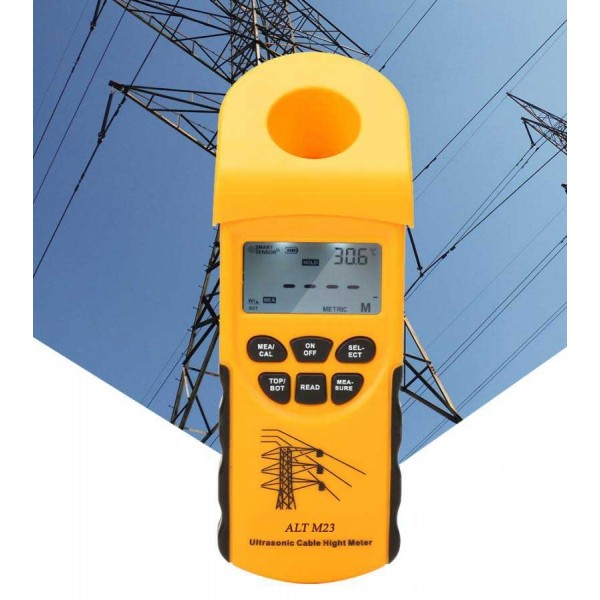

ALT M23 — портативний цифровий прилад для безконтактного вимірювання висоти проводів, підвісних кабельних ліній та інших об’єктів. Висотомір працює ультразвуковим методом: надсилає сигнал до об’єкта, приймає відбиття та визначає відстань за часом проходження сигналу. Під час розрахунку враховується температура навколишнього середовища.

Прилад призначений насамперед для контролю висоти повітряних ліній електропередачі, кабельних ліній і ліній зв’язку. ALT M23 дає змогу вимірювати відстань від землі до нижнього проводу повітряної лінії без її відключення від напруги. Це дозволяє перевіряти фактичну висоту підвісу та провисання проводу без безпосереднього контакту з ним.

Призначення та сфери застосування ALT M23

Висотомір ALT M23 може використовуватися в енергетиці, телекомунікаціях, на залізничному та міському транспорті, а також в інших галузях промисловості, де необхідно визначати відстань до підвішених проводів, кабелів або конструкцій. Прилад також підходить для вимірювання висоти до мостів, трубопроводів, підвісних кабельних трас, ліній зв’язку та для визначення висоти прольотів мостів, шляхопроводів і інших переходів через магістралі.

Діапазон вимірювання залежно від діаметра проводу

Максимальна вимірювана висота ALT M23 залежить від діаметра кабелю або проводу. Для різних діаметрів у характеристиках зазначені такі робочі діапазони:

• від 3 до 23 м — для кабелю діаметром понад 25 мм;

• від 3 до 15 м — для кабелю діаметром понад 12 мм;

• від 3 до 12 м — для кабелю діаметром понад 5,5 мм;

• від 3 до 10 м — для проводу або кабелю діаметром понад 2,5 мм.

Заявлена максимальна висота 23 м стосується проводів або кабелів діаметром понад 25 мм. Для тонших ліній гранична відстань вимірювання менша, тому під час вибору приладу важливо враховувати діаметр конкретного об’єкта.

Вимірювання без відключення повітряної лінії

ALT M23 дозволяє визначати відстань від поверхні землі до нижнього проводу повітряної лінії електропередачі без зняття напруги. Оскільки метод є безконтактним, прилад не потребує під’єднання до проводу для виконання вимірювання.

Ультразвуковий принцип роботи

ALT M23 визначає відстань за допомогою ультразвуку. Сигнал поширюється від приладу до проводу чи іншого об’єкта, відбивається від нього та повертається до приймача. Електроніка висотоміра обчислює відстань за часом проходження сигналу в обох напрямках.

На швидкість поширення звуку впливає температура повітря, тому під час вимірювання ALT M23 враховує температуру навколишнього середовища. Робочий температурний діапазон приладу становить від -10 до +40 °C.

Точність і роздільна здатність

Заявлена точність вимірювання висоти проводів становить 0,5%. Роздільна здатність залежить від відстані до об’єкта: для висоти менше 10 м вона становить 5 мм, а для висоти понад 10 м — 10 мм.

Крім вертикального вимірювання висоти, для ALT M23 передбачена можливість вимірювання відстані в горизонтальній площині. Це розширює сферу застосування приладу під час обстеження різних конструкцій і об’єктів.

Компактний формат

ALT M23 має масу 200 г і розміри 7,6 × 2 × 2 см. Невеликі габарити зручні для виїзних вимірювань, огляду трас і перевірки об’єктів без громіздкого обладнання. Для живлення використовується батарея типу «Крона» 9 В, яка входить до комплекту.

Основні технічні характеристики

Комплектація ALT M23

• вимірювач висоти ALT M23 — 1 шт.;

• приладдя для перенесення — 1 шт.;

• інструкція — 1 шт.;

• перехідник — 1 шт.;

• батарея типу «Крона» 9 В — 1 шт.

Кому підійде ALT M23

ALT M23 орієнтований на фахівців, які обслуговують повітряні електричні мережі, лінії зв’язку, кабельні траси, транспортну інфраструктуру та інші об’єкти з підвішеними проводами або комунікаціями. Прилад може застосовуватися під час технічних оглядів, контрольних вимірювань і перевірки фактичної висоти підвісу над землею чи проїзною частиною.
