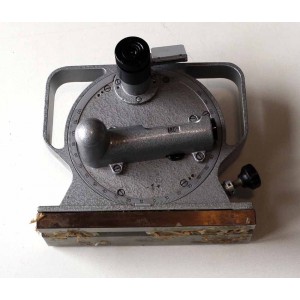

Оптичний квадрант КО-30 з повіркою

Оптичний квадрант КО-30 — високоточний кутомірний прилад, призначений для вимірювання та контролю кутів, а також перевірки положення різних поверхонь і елементів обладнання відносно заданого напрямку. Модель застосовують під час контролю кутових поверхонь шаблонів, перевірки кутів заточування великого різального інструменту, напрямних верстатів, опорних плит і кутомірних вимірювальних приладів. У картці товару КО-30 представлений у виконанні з повіркою.

Основна перевага КО-30 — поєднання механічної системи точного встановлення з оптичним відліком. Прилад має зовнішню шкалу для попереднього, грубого встановлення та оптичну систему для точного зчитування результату. В окулярі одночасно видно основну й мікрометричну шкали, що спрощує відлік і дає змогу контролювати невеликі кутові відхилення. Для плавного наведення передбачено гвинт повільного переміщення, завдяки якому положення квадранта можна коригувати поступово, без різких зміщень.

Для яких вимірювань призначений КО-30

Квадрант КО-30 використовують у завданнях, де необхідно визначити або проконтролювати кут нахилу з високою точністю. Прилад підходить для перевірки геометричних параметрів деталей, оснащення та технологічного обладнання. Його можна застосовувати для контролю кутових поверхонь шаблонів, що особливо важливо у випадках, коли шаблон використовується як еталон або допоміжний засіб під час налаштування та перевірки.

Ще один напрям застосування — контроль кутів заточування великогабаритного різального інструменту. Правильне положення різальної частини визначає відповідність заданій геометрії, тому точний кутовий контроль є важливою частиною налаштування та технічної перевірки. КО-30 також може використовуватися для контролю напрямних верстатів і опорних плит, коли необхідно оцінити їх положення та кутове відхилення.

Окрема сфера застосування — перевірка кутомірних вимірювальних приладів. Завдяки діапазону вимірювання за лімбом ±120° та допустимій похибці ±30″ квадрант дає можливість виконувати точні кутові вимірювання під час виробничих, контрольних і ремонтно-налагоджувальних робіт, де потрібно визначати нахил або взаємне положення поверхонь.

Оптична система відліку

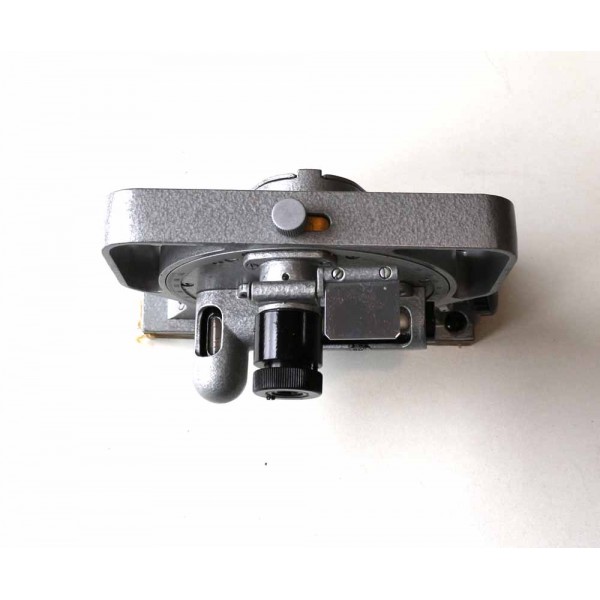

У конструкції КО-30 використовується оптична система зчитування. Збільшення мікроскопа становить 45×. Таке виконання дозволяє оператору спостерігати шкали через окуляр і виконувати точний відлік без необхідності оцінювати дрібні поділки лише неозброєним оком. Одночасне відображення основної та мікрометричної шкал робить процес зчитування більш наочним і допомагає правильно визначити виміряне значення.

Двостороння система відліку конструктивно дає змогу виключити похибку ексцентриситету. Для попереднього позиціонування використовується зовнішня шкала з ціною поділки 1°, а для точнішого відліку — внутрішня оптична система. Такий принцип зручний під час роботи, оскільки спочатку можна швидко встановити прилад приблизно в потрібне положення, а потім виконати точне наведення за допомогою механізму повільного переміщення.

Точне та плавне встановлення

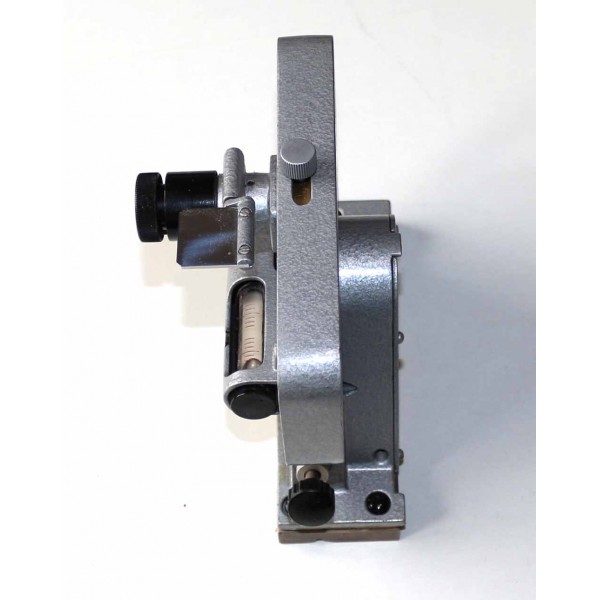

Для точного позиціонування в КО-30 передбачений гвинт повільного переміщення. Він використовується після грубого встановлення та дає змогу поступово довести прилад до необхідного положення. Це особливо важливо під час вимірювань малих кутових відхилень, коли навіть незначне різке переміщення може ускладнити налаштування та зчитування показань.

Базова поверхня квадранта має відхилення від площинності не більше 0,01 мм. Довжина основи становить 148 мм. Ці параметри важливі для коректного встановлення приладу на контрольовану поверхню. Перед вимірюванням поверхню основи та місце встановлення необхідно утримувати чистими, оскільки сторонні частинки між базою приладу й деталлю можуть впливати на положення квадранта та, відповідно, на результат контролю.

Основні технічні характеристики КО-30

Що означають основні параметри

Допустима похибка КО-30 становить ±30 кутових секунд. Цей параметр характеризує точність вимірювання кутів і є одним із ключових під час вибору квадранта для контрольних робіт. Діапазон за лімбом ±120° дає змогу використовувати прилад для широкого спектра вимірювань нахилу в межах, передбачених його конструкцією.

Шкала відлікового пристрою має ціну поділки 60″, а шкала основного рівня — 30″. Поперечний рівень має ціну поділки 4′. Точний лімб — 60′, грубий лімб — 1°. Поєднання грубого та точного відліку дозволяє працювати послідовно: швидко задати приблизне положення, а після цього виконати точне встановлення і зчитування через оптичну систему.

Робота в широкому температурному діапазоні

Заявлений діапазон робочих температур КО-30 становить від −40 до +50 °C. Це розширює можливості застосування приладу в різних виробничих і технічних умовах. При цьому точність кутових вимірювань залежить не лише від характеристик самого квадранта, а й від правильності встановлення, стану контрольованої поверхні та дотримання правил експлуатації.

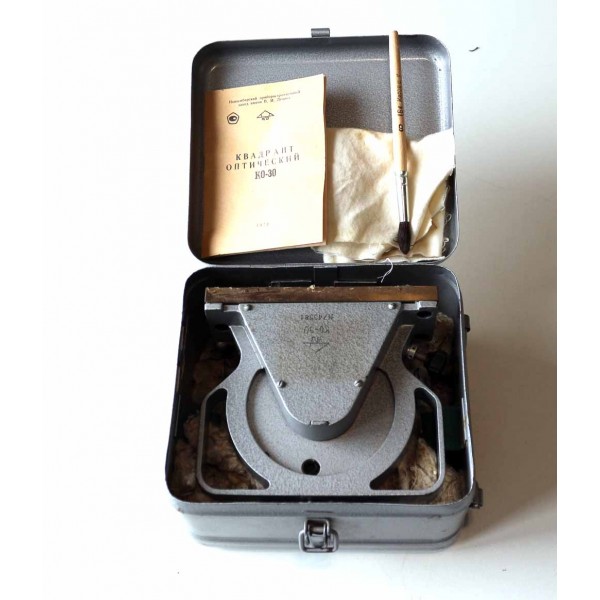

Габаритні розміри приладу становлять 155 × 90 × 160 мм. Маса самого квадранта — 3 кг, а маса з укладанням — до 4 кг. Для зберігання та транспортування в комплекті передбачений футляр, який дозволяє розмістити прилад окремо від сторонніх предметів і знизити ризик механічного впливу під час перенесення.

Комплектація

• оптичний квадрант КО-30 — 1 шт.;
• футляр для квадранта — 1 шт.;
• інструкція з експлуатації — 1 шт.

Переваги оптичного квадранта КО-30

КО-30 поєднує точний механічний кутомірний вузол, оптичний відлік і зручне регулювання положення. Збільшення мікроскопа 45× полегшує спостереження за шкалами, а можливість одночасно бачити основну та мікрометричну шкали робить відлік більш зручним. Зовнішня шкала прискорює грубе встановлення, після якого можна перейти до точного налаштування.

Прилад не потребує електронного дисплея або цифрового інтерфейсу для виконання основної функції: вимірювання здійснюється за механічно-оптичною системою. КО-30 орієнтований на завдання, у яких потрібні візуальний контроль шкал, точне позиціонування та безпосереднє вимірювання кутового положення.

Як підготувати квадрант до вимірювання

Перед початком роботи важливо переконатися, що базова поверхня квадранта та контрольована поверхня чисті й не мають частинок, які можуть змінити фактичне положення приладу. Після встановлення виконується попереднє орієнтування за грубою шкалою. Далі положення уточнюють за допомогою гвинта повільного переміщення та оптичної системи відліку.

Під час зчитування оператор спостерігає шкали в окулярі та визначає кутове значення відповідно до положення основної та мікрометричної шкал. Такий порядок роботи дає змогу розділити процес на два етапи — швидке попереднє позиціонування та точне наведення. Це зручно під час повторюваних контрольних операцій на обладнанні, шаблонах або інших об’єктах, де потрібно послідовно перевіряти кутові параметри.

Квадрант КО-30 для точного кутового контролю

Оптичний квадрант КО-30 — спеціалізований вимірювальний прилад для завдань, де важливі точний кутовий відлік, стабільне встановлення та можливість візуально контролювати шкалу через оптичну систему. Він призначений для перевірки кутових поверхонь шаблонів, кутів заточування великого різального інструменту, напрямних верстатів, опорних плит і кутомірних вимірювальних приладів.

Модель з повіркою поєднує діапазон вимірювання ±120°, допустиму похибку ±30″, 45-кратне збільшення мікроскопа та механізм точного регулювання. Комплект постачання включає сам квадрант КО-30, футляр і інструкцію з експлуатації.
