Діагностичний комплекс КДЗ-1 для оцінювання стану заземлювачів

Діагностичний комплекс КДЗ-1 призначений для якісного оцінювання стану заземлювачів на енергетичних об’єктах. За допомогою комплекту можна визначати наявність заземлювачів, оцінювати глибину їх залягання та якість, досліджувати шляхи розтікання струму, а також розподіл струмів і напруг під час короткого замикання. Окремо комплекс дає змогу вимірювати опір розтікання струму заземлювального пристрою та напругу дотику і кроку.

КДЗ-1 орієнтований на діагностику заземлювальних систем, для яких важливо отримати не лише одне значення опору, а комплексну інформацію про фактичний стан заземлювача та характер електричних процесів у зоні його роботи. Такий підхід дозволяє використовувати приладовий комплект для обстеження заземлювальних пристроїв там, де необхідно оцінити їх розташування, стан і параметри розтікання струму без підміни цих завдань одним окремим вимірюванням.

Які параметри визначає комплекс КДЗ-1

Функціональні можливості КДЗ-1 охоплюють декілька взаємопов’язаних напрямів діагностики. Комплекс визначає наявність заземлювачів, їхню глибину залягання та якість. Це дає змогу отримати уявлення про фактичне розміщення елементів заземлювальної системи та оцінити її стан у межах можливостей комплекту.

Ще один напрям роботи — визначення шляхів розтікання струму. Під час дослідження заземлювального пристрою важливо розуміти, як струм розподіляється в зоні заземлення. КДЗ-1 призначений саме для такого типу діагностики та дозволяє досліджувати не лише окрему точку, а характер процесів, пов’язаних із роботою заземлювача.

Комплекс також застосовується для оцінювання розподілу струмів і напруг під час короткого замикання. Ця функція доповнює загальну діагностику заземлювального пристрою та дає можливість аналізувати параметри, що виникають у відповідному режимі роботи електроустановки.

Вимірювання опору розтікання струму

КДЗ-1 вимірює опір розтікання струму заземлювального пристрою. Цей параметр є одним із базових під час обстеження заземлення, тому його визначення входить до основних функцій комплексу. Разом із можливістю досліджувати положення заземлювачів і шляхи розтікання струму таке вимірювання формує більш повну картину стану заземлювальної системи.

Вимірювання напруги дотику та кроку

Окрім опору заземлювального пристрою, комплекс вимірює напругу дотику та напругу кроку. Ці параметри пов’язані з розподілом потенціалів у зоні заземлення, тому їх контроль є окремою частиною діагностики. КДЗ-1 об’єднує ці вимірювання з дослідженням заземлювачів, шляхів розтікання струму та розподілу електричних величин при короткому замиканні.

Принцип побудови комплексу

Конструктивно КДЗ-1 складається з генератора та вимірювача напруженості магнітного поля і напруги. Така структура відповідає завданням комплексу: генератор формує синусоїдальний струм, а вимірювальна частина використовується для реєстрації параметрів, пов’язаних із магнітним полем і напругою. У комплекті також передбачені датчик, з’єднувальні кабелі та допоміжні елементи для роботи з основними блоками.

Застосування вимірювача напруженості магнітного поля дає змогу виконувати діагностичні операції, пов’язані з пошуком і оцінюванням заземлювачів та шляхів протікання струму. Водночас вимірювання напруги необхідне для контролю відповідних електричних параметрів, зокрема напруги дотику та кроку. Таким чином, склад комплексу безпосередньо пов’язаний із заявленими функціями КДЗ-1.

Сфера застосування

Комплекс КДЗ-1У рекомендований для застосування на підстанціях та енергооб’єктах. Саме на таких об’єктах заземлювальні пристрої є частиною електротехнічної інфраструктури, а їх обстеження може потребувати визначення місця розташування заземлювачів, оцінювання їхнього стану та вимірювання параметрів розтікання струму.

КДЗ-1 може бути корисним у роботах, де потрібно послідовно перевірити кілька характеристик заземлювальної системи одним спеціалізованим діагностичним комплектом. За даними опису товару, він не обмежується вимірюванням опору, а також дозволяє визначати глибину залягання і якість заземлювачів, досліджувати шляхи розтікання та оцінювати розподіл струмів і напруг при короткому замиканні.

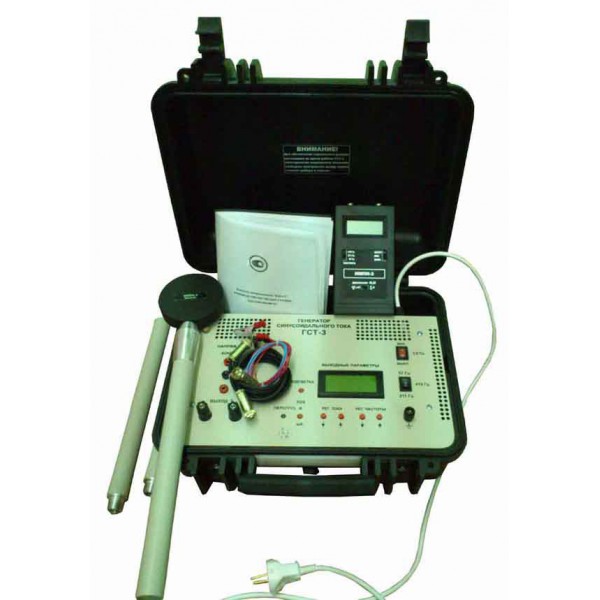

Комплектація КДЗ-1У

У вихідному описі комплектація наведена для комплексу КДЗ-1У. До неї входять основні вимірювальні блоки, датчик, допоміжне оснащення, з’єднувальні кабелі та експлуатаційна документація.

• генератор синусоїдального струму ГСТ-3 — 1 шт.;
• реєстратор 3 — 1 шт.;
• датчик напруженості магнітного поля 1 — 1 шт.;
• ручка-тримач — 1 шт.;
• з’єднувальний кабель — 2 шт.;
• керівництво з експлуатації — 1 шт.

Генератор синусоїдального струму ГСТ-3 є одним з основних елементів комплекту. Реєстратор використовується як частина вимірювальної системи, а датчик напруженості магнітного поля забезпечує отримання сигналу для відповідних діагностичних операцій. Ручка-тримач і два з’єднувальні кабелі входять до штатної комплектації, а керівництво з експлуатації містить документацію для роботи з приладом.

Особливості діагностичного комплексу КДЗ-1

• призначений для якісного оцінювання стану заземлювачів;
• визначає наявність заземлювачів;
• дозволяє оцінювати глибину їх залягання та якість;
• визначає шляхи розтікання струму;
• дає змогу оцінювати розподіл струмів і напруг під час короткого замикання;
• вимірює опір розтікання струму заземлювального пристрою;
• вимірює напругу дотику та напругу кроку;
• конструктивно складається з генератора та вимірювача напруженості магнітного поля і напруги;
• рекомендований для застосування на підстанціях та енергооб’єктах.

На що звернути увагу перед замовленням

У вихідній картці товару назва вказана як «діагностичний комплекс КДЗ-1», тоді як у тексті щодо комплектації та рекомендацій щодо застосування використовується позначення КДЗ-1У. Тому перед оформленням замовлення доцільно уточнити конкретне виконання комплексу та відповідність комплекту поставки потрібній модифікації.

Також у вихідному описі зазначено умову «тільки експорт». Цей момент варто врахувати окремо під час погодження замовлення. Інші параметри — діапазони вимірювань, похибки, робочі умови, габарити, маса, живлення та додаткові технічні характеристики — на наданій сторінці не наведені, тому в цьому описі вони не додаються.

Підсумок

КДЗ-1 — діагностичний комплекс для якісного оцінювання стану заземлювачів і вимірювання параметрів заземлювальних пристроїв. Він визначає наявність, глибину залягання та якість заземлювачів, шляхи розтікання струму, розподіл струмів і напруг при короткому замиканні, а також вимірює опір розтікання струму, напругу дотику та кроку. Комплекс рекомендований для підстанцій та енергооб’єктів і постачається з генератором ГСТ-3, реєстратором, датчиком напруженості магнітного поля, ручкою-тримачем, двома з’єднувальними кабелями та керівництвом з експлуатації.
