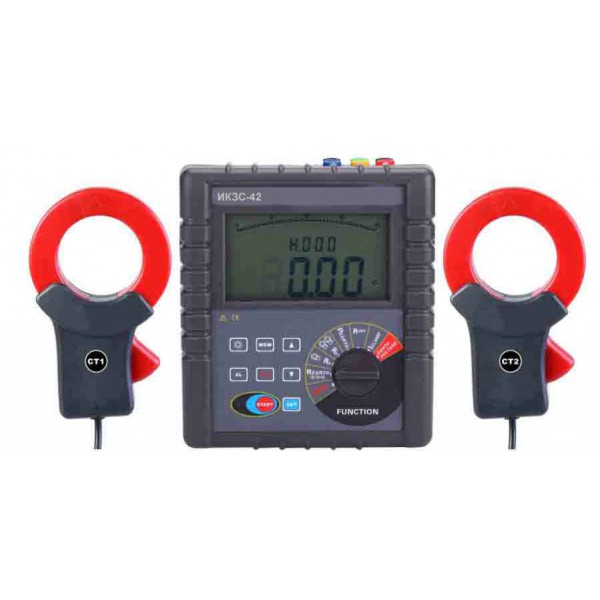

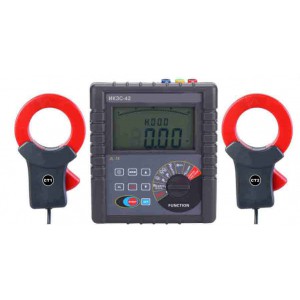

Вимірювальний комплекс опору заземлення ІКЗС-42 з двома кліщами

ІКЗС-42 — багатофункціональна вимірювальна система для тестування, контролю та вимірювання параметрів систем заземлення. Комплекс дає змогу працювати з одиночними, послідовними та паралельними заземлювачами, використовуючи стандартні електродні методи, селективне вимірювання та метод двох кліщів без розриву провідника. Прилад також вимірює питомий опір ґрунту, змінний струм і струм витоку, опір постійному струму, різницю потенціалів та напругу землі.

ІКЗС-42 може застосовуватися в енергетиці, телекомунікаціях і зв'язку, під час перевірки мобільних веж, нафтових і бурових споруд, у метрології та на підприємствах комунальної сфери. Наявність кількох методів вимірювання дозволяє обирати спосіб контролю відповідно до конфігурації конкретної системи заземлення.

Основні можливості ІКЗС-42

• вимірювання опору заземлення 2-, 3- та 4-провідним електродним методом;
• селективне вимірювання опору заземлення;
• вимірювання методом двох кліщів без розриву провідника;
• вимірювання питомого опору ґрунту методом Веннера з використанням чотирьох електродів;
• вимірювання змінного струму та струму витоку від 0,01 мА до 600 А;
• вимірювання опору постійному струму;
• вимірювання різниці потенціалів і напруги землі до 100 В;
• тестові частоти 128 Гц, 111 Гц, 105 Гц і 94 Гц;
• збереження до 2000 результатів вимірювань;
• передача даних на ПК через інтерфейс RS-232;
• підсвічування дисплея та автоматичне вимкнення;
• функція адаптації до навколишнього середовища.

Вимірювання опору заземлення

Для класичних вимірювань ІКЗС-42 підтримує 2-, 3- та 4-провідні електродні схеми. У таблиці технічних характеристик для цього режиму вказано діапазон від 0 Ом до 30 кОм, точність від 2% до 4% та найкращу роздільну здатність 0,01 Ом. До комплекту входять чотири електроди та тестові проводи, необхідні для підключення під час польових вимірювань.

Селективний метод дає змогу вимірювати опір заземлення в діапазоні від 0 Ом до 30 кОм із заявленою точністю 2% та роздільною здатністю 0,01 Ом. Цей режим розширює можливості комплексу під час роботи з розгалуженими системами заземлення.

Для вимірювання без розриву заземлювального провідника застосовується метод двох кліщів. Робочий діапазон становить від 0,01 Ом до 100 Ом, точність — 10%, роздільна здатність — 0,1 Ом. Максимальний діаметр охоплення кліщів становить до 68 мм.

Питомий опір ґрунту та метод Веннера

ІКЗС-42 підтримує вимірювання питомого опору ґрунту чотириелектродним методом Веннера. У характеристиках зазначено діапазон від 0 Ом до 9000 кОм, а значення визначається за формулою. Такий режим дає змогу використовувати комплекс не лише для контролю змонтованих заземлювачів, а й для вимірювальних робіт, пов'язаних з оцінюванням параметрів ґрунту.

Вимірювання струму та напруги

Крім опору заземлення, ІКЗС-42 вимірює змінний струм і струм витоку. Діапазон становить від 0,01 мА до 600 А, точність — 2%, найкраща роздільна здатність — 0,01 мА. Прилад також вимірює різницю потенціалів і напругу землі від 0 до 100 В з точністю 2% та роздільною здатністю 0,1 В. Окремо підтримується вимірювання опору постійному струму.

Технічні характеристики ІКЗС-42

Загальні характеристики

Вимірювач оснащений 4-розрядним LCD-дисплеєм із блакитним підсвічуванням. Робоча температура приладу — від -10 °C до +40 °C. Живлення — 9 В. Передбачена функція автоматичного вимкнення. Для підключення до комп'ютера використовується інтерфейс RS-232.

Пам'ять ІКЗС-42 розрахована на збереження до 2000 виміряних значень. Це зручно під час послідовного контролю багатьох точок, коли результати потрібно накопичувати для подальшої обробки. Маса самого приладу становить 1,65 кг, загальна маса комплекту — 8 кг.

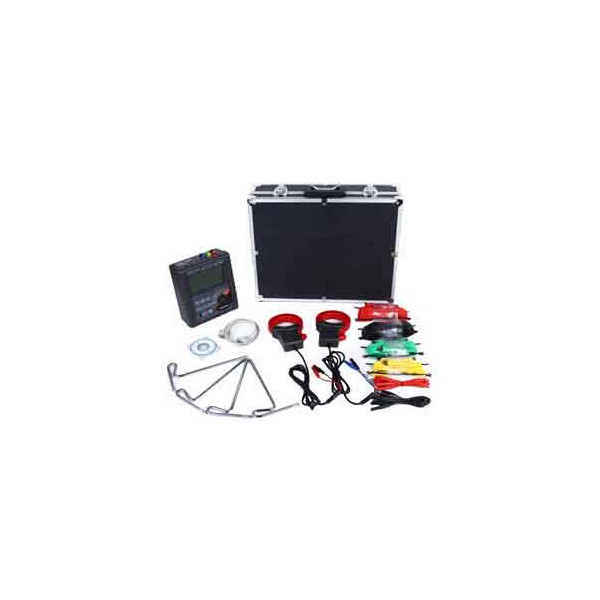

Комплектація

• вимірювач опору заземлення ІКЗС-42 — 1 шт.;
• кліщі — 2 шт.;
• електроди — 4 шт.;
• тестові проводи 10 м — 4 шт.;
• тестові проводи 1,6 м — 2 шт.;
• кабель RS-232 — 1 шт.;
• кейс для перенесення — 1 шт.

Комплектація дозволяє використовувати основні заявлені режими ІКЗС-42: електродні методи, вимірювання за допомогою двох кліщів та передавання результатів на ПК. Кейс призначений для перенесення вимірювача разом із комплектними аксесуарами.

Застосування комплексу ІКЗС-42

Вимірювач заземлення ІКЗС-42 орієнтований на завдання, де потрібно контролювати заземлювальні системи різної конфігурації. На одному об'єкті можна застосувати стандартний електродний метод, на іншому — селективне вимірювання, а за необхідності виконати перевірку без розриву провідника за допомогою двох кліщів.

Поєднання вимірювання опору заземлення, питомого опору ґрунту, струму витоку, змінного струму та напруги землі робить ІКЗС-42 комплексним інструментом для технічної діагностики заземлювальних систем. Прилад може використовуватися спеціалістами енергетичних, телекомунікаційних, метрологічних і комунальних служб, а також під час обслуговування мобільних веж, нафтових та бурових споруд.

Вибір способу вимірювання

Набір режимів ІКЗС-42 дає змогу адаптувати перевірку до конкретної схеми заземлення. Якщо доступна можливість встановлення допоміжних електродів, можна використовувати 2-, 3- або 4-провідний електродний метод. Для систем, у яких необхідно контролювати окремі елементи, передбачене селективне вимірювання. Коли розривати заземлювальний провідник небажано, застосовується метод двох кліщів. Таким чином, один комплект охоплює кілька типових сценаріїв перевірки заземлювальних систем без потреби обмежуватися одним способом вимірювання.

Окремий режим для визначення питомого опору ґрунту за методом Веннера розширює сферу застосування приладу. Для такого вимірювання використовуються чотири електроди, які входять до комплекту. Наявність тестових проводів довжиною 10 м і 1,6 м забезпечує комплектне підключення вимірювача та допоміжних елементів у межах передбачених схем роботи.

Зручність під час серійних перевірок

Під час регулярного контролю заземлення важливо не лише отримати поточне значення, а й зберегти результати для подальшої роботи. ІКЗС-42 має пам'ять на 2000 виміряних значень і підтримує передачу даних на ПК через RS-232. Це дозволяє накопичувати результати безпосередньо в приладі, а потім переносити їх на комп'ютер. LCD-дисплей із блакитним підсвічуванням призначений для візуального контролю показань у процесі роботи.

Робота з даними

Збереження до 2000 результатів дає змогу виконувати серію вимірювань без необхідності одразу переносити кожне значення вручну. Після завершення перевірки дані можна передати на комп'ютер через RS-232. Це особливо зручно під час планових вимірювань, коли контролюється велика кількість заземлювачів або точок на одному об'єкті.

ІКЗС-42 як заміна інших вимірювачів

За заявленими параметрами ІКЗС-42 може розглядатися як заміна вимірювачів опору заземлення Fluke 1623, Fluke 1625, CA 6471, MRU 101, MRU 105 і MRU 120. Під час вибору заміни слід порівнювати необхідні методи вимірювання, діапазони, точність, роздільну здатність і комплектацію.

Підсумок

ІКЗС-42 — вимірювальний комплекс для тестування систем заземлення електродними, селективним і двокліщовим методами. Він вимірює опір заземлення, питомий опір ґрунту, змінний струм і струм витоку до 600 А, різницю потенціалів та напругу землі до 100 В, а також опір постійному струму. Комплект містить два кліщі, чотири електроди, набір тестових проводів, кабель RS-232 та кейс. Пам'ять на 2000 значень і передача даних на ПК розширюють можливості приладу під час серійних вимірювань.
