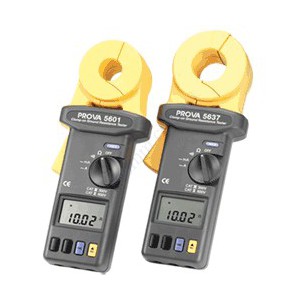

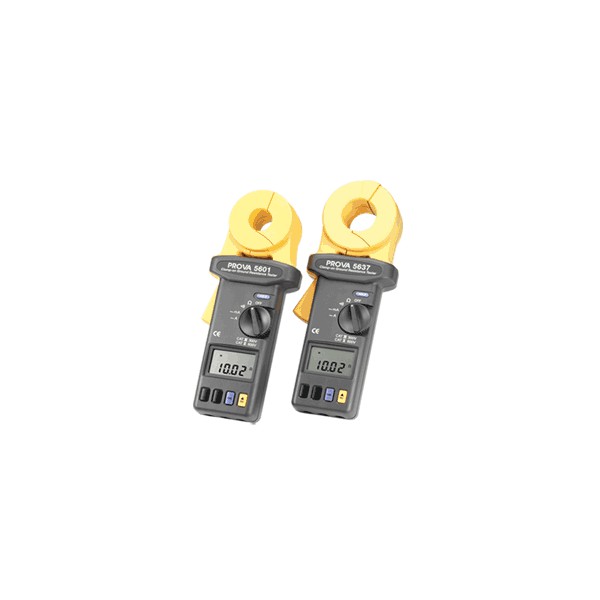

Кліщовий вимірювач опору заземлення PROVA 5601

PROVA 5601 — кліщовий вимірювач для безконтактного контролю опору заземлення та вимірювання струму витоку. Прилад дає змогу визначати опір заземлення без використання допоміжних електродів, що спрощує проведення перевірок на об'єктах, де застосування традиційного електродного методу незручне. Діапазон вимірювання опору становить від 0,025 Ом до 1500 Ом, а струму витоку — до 30 А.

Кліщі PROVA 5601 призначені для роботи із системами заземлення в телекомунікаціях, енергетиці, на промислових підприємствах, об'єктах кабельного телебачення та стільникового зв'язку, а також на газових заправних станціях і резервуарних об'єктах. Завдяки кліщовій конструкції вимірювання виконується охопленням провідника губками приладу без необхідності підключення окремих вимірювальних проводів до допоміжних електродів.

Основні можливості PROVA 5601

Одна з ключових функцій моделі — безконтактне вимірювання опору заземлення у широкому діапазоні від 25 мОм до 1500 Ом. Прилад автоматично вибирає діапазон, тому оператору не потрібно вручну перемикати межі залежно від отриманого значення. Це робить роботу з вимірювачем зручнішою під час послідовної перевірки різних точок системи заземлення.

Додатково PROVA 5601 вимірює струм витоку за технологією True RMS. Вимірювання середньоквадратичного значення дає змогу отримувати показання струму в контрольованому провіднику, а максимальна межа для моделі PROVA 5601 становить 30 А. Таким чином, один прилад поєднує функції вимірювача опору заземлення та кліщового вимірювача струму.

Для контролю результатів передбачено програмовані верхній і нижній пороги сигналізації. Це зручно, коли необхідно швидко визначати значення, що виходять за задані межі. Прилад також підтримує реєстрацію результатів: внутрішня пам'ять розрахована на 116 записів, а інтервал реєстрації даних можна програмувати в межах від 1 до 255 секунд.

Переваги кліщового методу вимірювання

PROVA 5601 виконує вимірювання опору заземлення без допоміжних електродів. Для оператора це означає меншу кількість підготовчих операцій: немає необхідності встановлювати окремі електроди та використовувати їх для проведення вимірювання. Такий принцип особливо зручний під час регулярного технічного контролю систем заземлення на діючих об'єктах.

Максимальний діаметр провідника, який можна охопити кліщами, становить 23 мм. Розкриття губок — до 27 мм. Ці параметри необхідно враховувати під час вибору приладу для конкретного провідника або елемента системи заземлення.

Вимірювання опору заземлення

Діапазон вимірювання опору PROVA 5601 розділений на кілька піддіапазонів із відповідною роздільною здатністю та похибкою. На малих значеннях опору прилад забезпечує роздільну здатність до 2 мОм, що дає можливість контролювати низькоомні ділянки системи заземлення.

Вимірювання струму витоку

Крім перевірки опору заземлення, кліщовий вимірювач PROVA 5601 підтримує вимірювання струму. Для цієї функції передбачено декілька діапазонів із різною роздільною здатністю. Верхня межа вимірювання для PROVA 5601 становить 30 А. Використання True RMS дає змогу визначати діюче середньоквадратичне значення струму.

Пам'ять і реєстрація результатів

Для роботи з серіями вимірювань PROVA 5601 оснащений внутрішньою пам'яттю на 116 записів. Програмована реєстрація даних дозволяє задавати інтервал збереження в межах 1–255 секунд. Така функціональність корисна під час контролю зміни параметрів у часі та послідовної перевірки заземлювальної системи.

Прилад також має функцію автоматичного вимкнення живлення. Вона доповнює автономний формат роботи вимірювача та допомагає раціональніше використовувати ресурс батареї.

Конструкція та керування

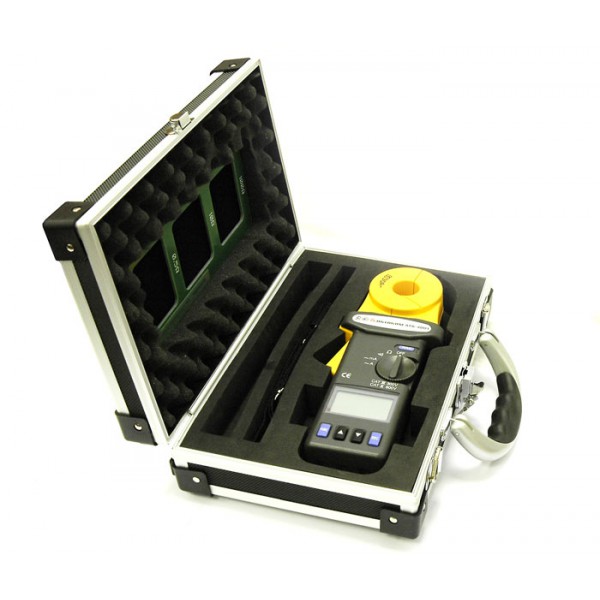

PROVA 5601 виконаний у форматі переносних вимірювальних кліщів. Провідник розміщується всередині губок приладу, після чого результат вимірювання відображається на цифровому дисплеї. Дисплей має 4 розряди та 9999 відліків. Швидкість роботи становить приблизно 2 вимірювання за секунду.

Автоматичний вибір діапазону зменшує кількість ручних налаштувань під час роботи. Для контролю допустимих значень оператор може використовувати програмовану сигналізацію за верхнім або нижнім порогом. Це дозволяє налаштувати прилад відповідно до параметрів, які потрібно контролювати під час конкретного вимірювання.

Сфера застосування

Кліщовий вимірювач опору заземлення PROVA 5601 орієнтований на контроль заземлювальних систем у різних галузях. Серед зазначених виробником напрямів застосування — телекомунікації, електроенергетичні об'єкти, заводи та інші промислові підприємства, системи кабельного телебачення, стільниковий зв'язок, газові заправні станції та резервуари.

Поєднання вимірювання опору заземлення та струму витоку дозволяє використовувати один прилад для двох типів контролю. При цьому кліщова конструкція розрахована на оперативне виконання вимірювань без застосування допоміжних електродів.

Технічні характеристики PROVA 5601

PROVA 5601 для контролю систем заземлення

Кліщовий вимірювач заземлення PROVA 5601 поєднує безконтактне вимірювання опору в діапазоні 0,025–1500 Ом, контроль струму до 30 А, True RMS, автоматичний вибір діапазону, пам'ять на 116 результатів і програмовану реєстрацію даних. Прилад розрахований на роботу з провідниками діаметром до 23 мм та підтримує налаштування верхнього і нижнього порогів сигналізації.

Модель може використовуватися під час технічного контролю заземлення на телекомунікаційних, енергетичних і промислових об'єктах, у системах кабельного телебачення та мобільного зв'язку, а також на газових заправних станціях і резервуарних об'єктах. Кліщовий принцип вимірювання та відсутність необхідності у допоміжних електродах роблять PROVA 5601 функціональним інструментом для перевірки параметрів заземлювальних систем.
