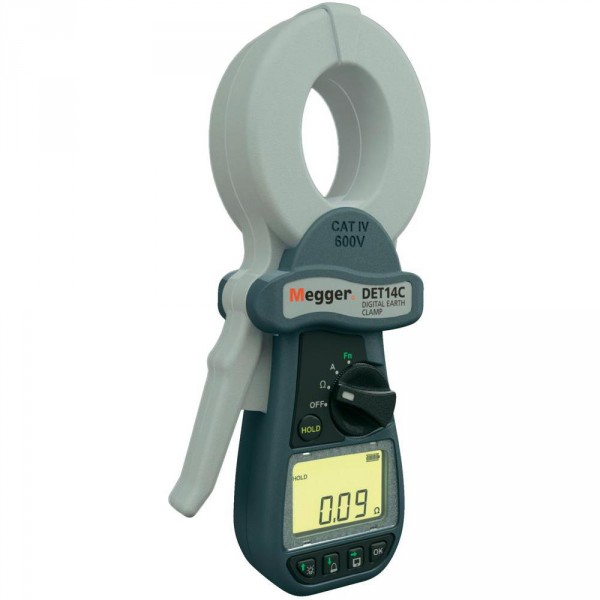

Кліщовий вимірювач опору заземлення Megger DET 14C

Megger DET 14C — кліщовий вимірювач опору заземлення, призначений для контролю параметрів заземлювальних систем у телекомунікаціях, на підстанціях, трансформаторних об’єктах, лініях електропередачі, а також у системах блискавкозахисту та грозозахисту. Прилад виконаний у форматі вимірювальних кліщів і має спеціальну еліптичну форму захвату, завдяки чому його зручно використовувати не лише з провідниками, а й із заземлювальними шинами.

Основне призначення DET 14C — вимірювання опору заземлення в діапазоні від 0,05 Ом до 1500 Ом. Крім цього, прилад дає змогу вимірювати струм у діапазоні від 0,5 мА до 35 А із підтримкою True RMS. Поєднання цих функцій робить модель корисною для фахівців, які виконують перевірку, обслуговування та діагностику заземлювальних систем на різних об’єктах.

Призначення та сфери застосування DET 14C

Кліщовий вимірювач опору заземлення DET 14C орієнтований на професійні вимірювання там, де необхідно контролювати стан заземлення та оцінювати його електричні параметри. Конструкція кліщів дозволяє охоплювати провідники діаметром до 37 мм, а також шини розміром до 50 мм. Це важливо під час роботи із заземлювальними шинами та іншими елементами, які можуть мати більший переріз, ніж стандартний круглий провідник.

DET 14C може застосовуватися для таких завдань:

• контроль систем заземлення в телекомунікаціях і мережах зв’язку;
• вимірювання опору заземлення на підстанціях;
• тестування заземлення трансформаторів;
• перевірка опору заземлення ліній електропередачі;
• контроль заземлення в системах блискавкозахисту та грозозахисту.

Megger DET 14C підходить для технічного обслуговування електроенергетичної та телекомунікаційної інфраструктури, зокрема для персоналу підстанцій, фахівців зв’язку та працівників, які контролюють стан систем захисного заземлення.

Вимірювання опору заземлення

Діапазон вимірювання опору DET 14C становить 0,05–1500 Ом. Це дозволяє використовувати один прилад для контролю різних за параметрами заземлювальних систем і послідовної перевірки кількох точок.

Частота вимірювального сигналу становить 1396 Гц. Прилад оснащений функцією автоматичного вибору діапазону, тому під час роботи користувачеві не потрібно вручну перемикати діапазон щоразу, коли змінюється вимірюване значення. Автовибір спрощує послідовну перевірку кількох точок заземлювальної системи.

Вимірювання струму True RMS

Окрім вимірювання опору заземлення, DET 14C підтримує вимірювання струму в діапазоні від 0,5 мА до 35 А. Вимірювання виконується за принципом True RMS, тобто прилад визначає дійсне середньоквадратичне значення струму. Наявність цієї функції розширює можливості приладу під час діагностики та дозволяє отримувати додаткову інформацію про електричні параметри контрольованої ділянки.

Еліптична форма кліщів і максимальний розмір захвату

Однією з конструктивних особливостей DET 14C є спеціальна еліптична форма кліщів, передбачена для захоплення шин заземлення. Максимальний розмір провідника становить до 37 мм, а шини — до 50 мм. Перед вимірюванням варто врахувати ці розміри та переконатися, що контрольований елемент відповідає можливостям приладу.

Еліптична конструкція кліщів зручна на об’єктах, де заземлення виконане не лише круглими провідниками, а й металевими шинами в межах допустимого розміру захвату.

Автовибір діапазону, утримання показань і пам’ять

Для спрощення роботи DET 14C має автоматичний вибір діапазону. Прилад самостійно підбирає відповідний діапазон для поточного вимірювання, що зменшує кількість ручних операцій під час перевірки.

Функція утримання показань дозволяє зафіксувати отримане значення на дисплеї. Це корисно, коли після захоплення провідника необхідно відвести прилад у зручніше положення для зчитування результату або перенести значення до журналу вимірювань.

Вбудована пам’ять розрахована на 200 значень. Завдяки цьому можна зберігати результати серії перевірок без необхідності записувати кожен показник одразу після вимірювання. Для контролю кількох точок заземлення така функція допомагає впорядкувати роботу.

Робочі умови, живлення та габарити

DET 14C розрахований на роботу за температури від -20 до +50 °C, що дозволяє застосовувати його в різних умовах експлуатації в межах зазначеного діапазону.

Живлення здійснюється від чотирьох батарей пальчикового типу. Автономне живлення зручне для виїзних вимірювань і роботи на об’єктах без підключення приладу до зовнішнього джерела.

Габаритні розміри вимірювача становлять 24,8 × 11 × 4,6 см, маса — 1100 г. Ці параметри варто враховувати під час транспортування та підбору обладнання для виїзних робіт.

Основні технічні характеристики Megger DET 14C

• Тип приладу: кліщовий вимірювач опору заземлення.
• Діапазон вимірювання опору: від 0,05 Ом до 1500 Ом.
• Діапазон вимірювання струму: від 0,5 мА до 35 А.
• Вимірювання струму: True RMS.
• Частота вимірювального сигналу: 1396 Гц.
• Максимальний розмір провідника: до 37 мм.
• Максимальний розмір шини: до 50 мм.
• Вибір діапазону: автоматичний.
• Утримання показань: є.
• Пам’ять: 200 значень.
• Робоча температура: від -20 до +50 °C.
• Живлення: 4 батареї пальчикового типу.
• Розміри: 24,8 × 11 × 4,6 см.
• Маса: 1100 г.

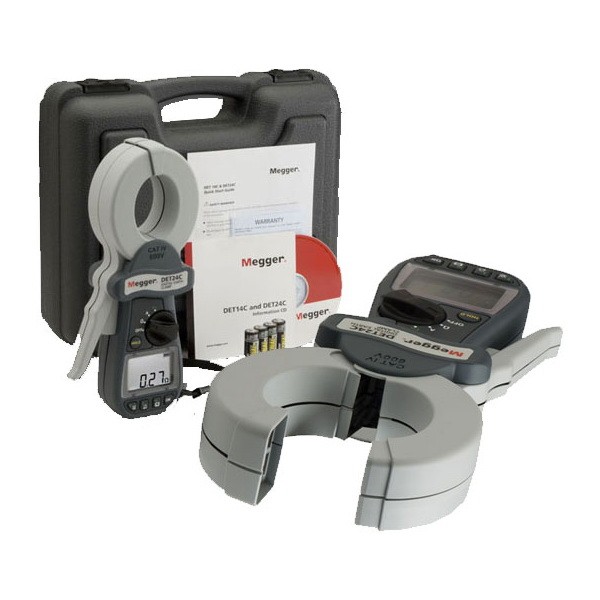

Комплектація DET 14C

У комплект постачання входять:

• кліщі-тестер DET14C Megger — 1 шт.;
• кейс для перенесення — 1 шт.;
• посібник з експлуатації — 1 шт.;
• пристосування для перевірки — 1 шт.;
• ремінець для носіння на зап’ясті — 1 шт.;
• компакт-диск із посібником з експлуатації — 1 шт.

Кому підійде вимірювач заземлення DET 14C

Модель DET 14C варто розглядати фахівцям, яким потрібен спеціалізований прилад для вимірювання опору заземлення та контролю струму в електротехнічних системах. Насамперед це актуально для служб експлуатації підстанцій, енергетичних об’єктів, телекомунікаційної інфраструктури, трансформаторних установок, ЛЕП і систем блискавкозахисту.

Під час вибору слід орієнтуватися на заявлений діапазон опору 0,05–1500 Ом, діапазон струму 0,5 мА–35 А, максимальний розмір захвату провідника та шини, а також умови майбутньої експлуатації. Якщо ці параметри відповідають поставленим задачам, DET 14C поєднує вимірювання опору заземлення, контроль струму True RMS, автоматичний вибір діапазону, утримання показань і збереження до 200 результатів у пам’яті.

Megger DET 14C — кліщовий вимірювач для професійних задач у сфері заземлення, енергетики та телекомунікацій. Його ключові особливості — широкий діапазон вимірювання опору, можливість контролю струму True RMS, еліптичні кліщі для роботи із заземлювальними шинами та набір функцій для послідовного виконання вимірювань.
