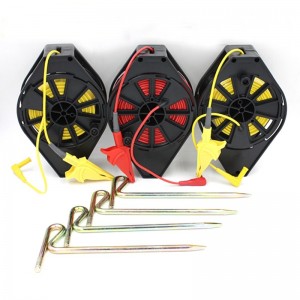

Комплект приладдя GL-3 (Ground Lead 3) для вимірювання опору заземлення

Комплект приладдя GL-3 (Ground Lead 3) призначений для підключення вимірювачів опору захисного заземлення під час проведення вимірювань на об’єкті. Набір містить вимірювальні проводи на котушках, затискачі типу «крокодил», земляні електроди-штирі та перехідники, необхідні для роботи з різними моделями тестерів заземлення. Завдяки універсальним роз’ємам 4 мм комплект можна застосовувати з широким переліком імпортних вимірювальних приладів, а перехідники типу «мама — рогачик» забезпечують підключення до низки вітчизняних вимірювачів.

GL-3 зручний у тих випадках, коли потрібно укомплектувати вимірювач заземлення готовим набором підключення або замінити штатне приладдя, що було втрачено, пошкоджено чи зношено. Комплект об’єднує основні елементи, потрібні для організації вимірювальної схеми: довгі проводи різних кольорів, контактні затискачі, допоміжні штирі та перехідники. Це дає змогу використовувати один набір із приладами різних виробників за умови відповідності типу підключення.

Призначення комплекту GL-3

Основне призначення GL-3 — використання разом із вимірювачами та тестерами опору заземлення. Такі прилади застосовують для перевірки параметрів заземлювальних пристроїв, а комплект приладдя забезпечує фізичне підключення вимірювача до контрольованої системи та допоміжних електродів. Сам GL-3 не є окремим вимірювальним приладом: це набір кабелів, затискачів, штирів і адаптерів, який доповнює сумісний тестер заземлення.

Наявність котушок із проводами довжиною 25 і 50 метрів дає можливість рознести точки підключення під час вимірювань відповідно до схеми, яку підтримує конкретний вимірювач. Колірне розділення проводів спрощує їх візуальну ідентифікацію під час підключення: у комплект входять дві котушки з жовтим проводом по 25 м і одна котушка з червоним проводом довжиною 50 м.

Основні особливості Ground Lead 3

• призначений для вимірювачів опору захисного заземлення;
• універсальні роз’єми 4 мм сумісні з широким переліком імпортних тестерів заземлення;
• у комплекті є перехідники типу «мама — рогачик» для підключення до окремих вітчизняних приладів;
• три котушки з вимірювальними проводами: дві по 25 м та одна на 50 м;
• три затискачі типу «крокодил» для контактного підключення;
• три земляні електроди у вигляді штирів;
• три перехідники «мама — рогачик»;
• може використовуватися як заміна комплектів ES-162P3-2, КП183, П4126М-1 та інших аналогічних наборів.

Універсальні роз’єми 4 мм

Важливою особливістю GL-3 є використання універсальних 4-мм роз’ємів. Такий формат підключення застосовується в багатьох імпортних тестерах заземлення, тому набір можна використовувати не лише з однією конкретною моделлю. Це особливо актуально для лабораторій, сервісних підрозділів, електротехнічних служб або користувачів, які працюють із кількома вимірювачами різних марок і потребують сумісного комплекту з проводами та допоміжними електродами.

Для приладів, у яких використовується інший варіант підключення, передбачені спеціальні перехідники. Перехідники «мама — рогачик» дозволяють застосовувати GL-3 з такими вимірювачами опору заземлення, як М416, ЕР183, ЦС-4107 та Ф4103-М1. Завдяки цьому набір поєднує можливість роботи як з імпортними, так і з низкою поширених вітчизняних моделей.

Сумісність із вимірювачами опору заземлення

Комплект GL-3 заявлений як сумісний із різними тестерами та вимірювачами опору заземлення. У переліку сумісних приладів зазначені Fluke 1623, Fluke 1625, ІС-20/1, ІС-10 «Радіо-Сервіс», М416, ЕР183, ЦС-4107, Ф4103-М1, СА-6460, СА-6462, а також прилади KEW, Megger, Sonel, SEW та інші моделі з відповідними роз’ємами.

Під час підбору комплекту до конкретного вимірювача важливо орієнтуватися насамперед на тип роз’ємів і схему підключення приладу. GL-3 оснащений універсальними 4-мм роз’ємами та комплектом перехідників, що розширює перелік моделей, з якими його можна використовувати. Якщо прилад входить до переліку сумісних моделей, набір може застосовуватися як комплект приладдя для організації вимірювань опору заземлення.

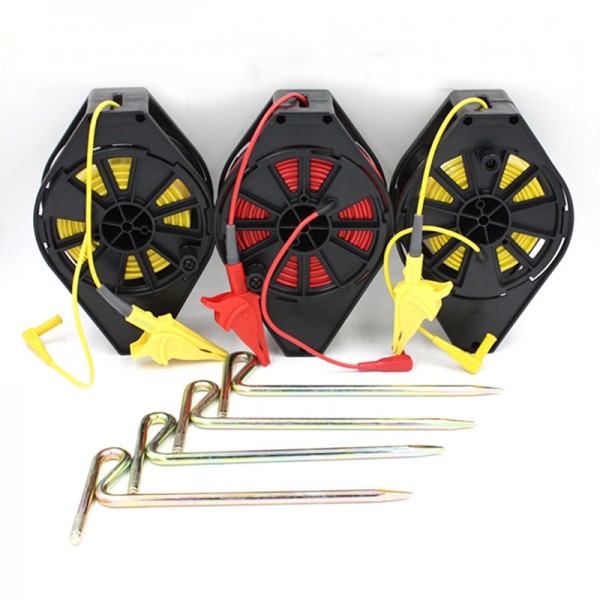

Комплектація GL-3

• Котушка з жовтим проводом, 25 м — 2 шт.
• Котушка з червоним проводом, 50 м — 1 шт.
• Затискач типу «крокодил» — 3 шт.
• Земляний електрод-штир — 3 шт.
• Перехідник «мама — рогачик» — 3 шт.

Комплектація сформована так, щоб користувач мав основні допоміжні елементи для підключення сумісного вимірювача заземлення. Проводи на котушках зручно розмотувати на необхідну довжину під час підготовки вимірювальної схеми, а після завершення роботи змотувати для зберігання. Два жовті проводи довжиною по 25 метрів і один червоний 50-метровий провід дають змогу розрізняти лінії за кольором та працювати з віддаленими точками підключення.

Затискачі, електроди та перехідники

До набору входять три затискачі типу «крокодил». Вони використовуються для контактного з’єднання під час підключення вимірювальної схеми. Такий тип затискача дозволяє швидко приєднати провід до доступної контактної точки без необхідності постійного утримання з’єднання вручну.

Три земляні електроди виконані у формі штирів. Вони входять до комплекту як допоміжні елементи для проведення вимірювань із приладами, що використовують відповідну схему перевірки заземлення. Наявність трьох штирів у наборі дає користувачеві готовий комплект допоміжних електродів без потреби окремо підбирати їх до вимірювальних проводів.

Ще три елементи комплекту — перехідники «мама — рогачик». Вони потрібні для підключення GL-3 до моделей, у яких стандартні 4-мм роз’єми безпосередньо не використовуються. Саме завдяки цим перехідникам набір заявлений як сумісний із М416, ЕР183, ЦС-4107 і Ф4103-М1.

Проводи на котушках для зручного розміщення

Вимірювальні проводи є однією з ключових складових набору. У GL-3 вони постачаються на окремих котушках, що спрощує роботу з довгими лініями. Користувач може розмотувати потрібну довжину кабелю та організовувати підключення на майданчику без зайвого переплутування проводів. Після вимірювань провід можна змотати назад на котушку для подальшого зберігання та транспортування.

Довжина проводів підібрана неоднаково: два жовті мають по 25 м, а червоний — 50 м. Це відповідає комплектації GL-3 та дозволяє використовувати проводи як окремі вимірювальні лінії. Колірна відмінність полегшує контроль підключення, особливо коли одночасно задіяно декілька кабелів.

GL-3 як заміна штатного комплекту приладдя

GL-3 можна розглядати не лише як комплект для нового вимірювача, а й як заміну іншого набору приладдя зі схожим призначенням. Зазначено, що комплект замінює ES-162P3-2, КП183, П4126М-1 та інші комплекти. Це може бути корисно, коли штатні кабелі, затискачі або електроди вимірювача вже не придатні до роботи чи відсутні, а сам прилад залишається справним.

Під час заміни важливо враховувати не лише назву комплекту, а й відповідність роз’ємів конкретному приладу. GL-3 має стандартні 4-мм роз’єми та перехідники для окремих моделей, тому перед використанням достатньо звірити тип підключення з вашим тестером заземлення та переконатися, що потрібний варіант входить до переліку сумісних.

Для яких приладів підійде комплект

Набір орієнтований на користувачів вимірювачів опору заземлення, яким потрібні довгі з’єднувальні проводи, допоміжні електроди та контактні затискачі для проведення вимірювань. Він може застосовуватися з приладами Fluke, KEW, Megger, Sonel, SEW та іншими тестерами, що підтримують відповідне 4-мм підключення, а також з окремими моделями вітчизняного виробництва через комплектні перехідники.

Що важливо перевірити перед використанням

Перед підключенням GL-3 до вимірювача заземлення слід звірити роз’єми приладу з роз’ємами комплекту та, за потреби, використати відповідні перехідники. Також варто орієнтуватися на інструкцію конкретного тестера, оскільки порядок розміщення допоміжних електродів і схема підключення визначаються самим вимірювальним приладом. GL-3 забезпечує необхідне приладдя для підключення, але методика вимірювання залежить від моделі тестера.

Якщо потрібен комплект приладдя для вимірювача опору заземлення з проводами 25 і 50 м, універсальними 4-мм роз’ємами, затискачами та допоміжними штирями, GL-3 є готовим варіантом із заявленою сумісністю з великою кількістю популярних моделей. Окремою особливістю комплектації є наявність перехідників для М416, ЕР183, ЦС-4107 та Ф4103-М1, що розширює можливості застосування набору.
