Комплект приладдя GL-2 (Ground Lead 2) для вимірювання опору заземлення

Комплект приладдя GL-2 (Ground Lead 2) призначений для підключення вимірювачів опору заземлення під час перевірки захисного заземлення та виконання відповідних електровимірювань. Набір містить вимірювальні проводи на котушках, затискачі типу «крокодил», заземлювальні електроди та перехідники, тому дозволяє сформувати необхідні зовнішні підключення для роботи з сумісним приладом. GL-2 може використовуватися як практичний комплект для фахівців, які виконують вимірювання опору заземлення на електроустановках, об’єктах енергетики, у промисловості, сервісному обслуговуванні та під час технічних перевірок.

Основна особливість комплекту полягає в універсальності підключення. У проводах використовуються стандартні 4 мм роз’єми, сумісні з багатьма імпортними тестерами заземлення. Для роботи з низкою вітчизняних приладів у комплекті передбачені спеціальні перехідники типу «мама-рогачик». Завдяки цьому один набір можна застосовувати з різними моделями вимірювачів без необхідності підбирати окремі проводи та допоміжні елементи для кожного приладу.

Призначення комплекту GL-2

Під час вимірювання опору заземлення важливу роль відіграє не лише сам вимірювальний прилад, а й правильне підключення до контрольованого кола та допоміжних електродів. Комплект GL-2 об’єднує основні елементи, потрібні для організації таких підключень. Він призначений для використання разом із вимірювачами та тестерами опору заземлення, що підтримують відповідну схему вимірювання та сумісні з роз’ємами комплекту.

Наявність проводів різної довжини дає змогу рознести точки підключення відповідно до методики вимірювання. Червоний провід має довжину 50 м, а жовтий — 25 м. Обидва проводи постачаються на котушках, що зручно для транспортування, зберігання та розмотування без зайвого заплутування. Земляні електроди використовуються як допоміжні точки контакту з ґрунтом, а затискачі типу «крокодил» забезпечують зручне приєднання до доступних контактних елементів.

Універсальні 4 мм роз’єми

Комплект проводів GL-2 оснащений універсальними 4 мм роз’ємами. Такий формат підключення використовується у вимірювальному обладнанні та дозволяє застосовувати комплект із різними імпортними тестерами опору заземлення. Це зручно для лабораторій, сервісних служб і електротехнічних підрозділів, де одночасно експлуатуються прилади різних виробників.

Комплект GL-2 сумісний із такими вимірювачами та тестерами опору заземлення: Fluke 1623, Fluke 1625, ІС-20/1, ІС-10 Радіо-Сервіс, М416, ЕР183, ЦС-4107, Ф4103-М1, СА-6460, СА-6462, а також із приладами брендів KEW, Megger, Sonel, SEW та іншими моделями, що мають відповідне підключення.

Перед використанням із конкретною моделлю доцільно перевірити схему підключення приладу та тип його вимірювальних клем. Сам комплект не замінює вимірювач заземлення, а виконує роль набору зовнішнього приладдя для підключення під час вимірювальних робіт.

Сумісність із вітчизняними вимірювачами заземлення

Окремою особливістю GL-2 є можливість підключення до низки поширених вітчизняних вимірювачів опору заземлення. Для цього в комплекті є два перехідники «мама-рогачик». Вони дозволяють використовувати набір із приладами М416, ЕР183, ЦС-4107 і Ф4103-М1, для яких стандартного 4 мм штекера може бути недостатньо через конструкцію клем.

Така конфігурація зручна для підприємств і електротехнічних служб, де в роботі використовуються як вітчизняні вимірювачі, так і сучасне імпортне обладнання. Замість окремого набору приладдя для кожного типу тестера можна застосовувати GL-2 із відповідним способом підключення.

Проводи на котушках для вимірювальних робіт

До складу GL-2 входять дві котушки з проводами. Червоний провід довжиною 50 м забезпечує можливість розташувати точку підключення на значній відстані, а жовтий провід довжиною 25 м використовується як другий вимірювальний провід у схемі. Кольорове розділення допомагає швидше орієнтуватися під час підключення та зменшує ймовірність переплутати проводи під час розгортання комплекту на об’єкті.

Котушки спрощують роботу з довгими проводами. Після завершення вимірювань кабель можна акуратно змотати, що полегшує перенесення комплекту, його зберігання та підготовку до наступного використання. Такий формат особливо зручний під час робіт на відкритій місцевості, де точки вимірювання можуть бути розташовані на відстані одна від одної.

Земляні електроди та затискачі

У наборі передбачено два земляні електроди-штирі. Вони призначені для створення допоміжних контактних точок у ґрунті під час вимірювання опору заземлення за методикою, яку підтримує підключений прилад. Наявність двох електродів дозволяє використовувати комплект у схемах вимірювання з окремими допоміжними точками.

Також у GL-2 є два затискачі типу «крокодил». Вони забезпечують швидке механічне приєднання проводу до доступних провідних елементів. Затискачі корисні в ситуаціях, коли підключення звичайним штекером безпосередньо до контрольованої точки є незручним або конструктивно неможливим.

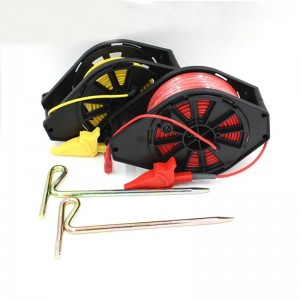

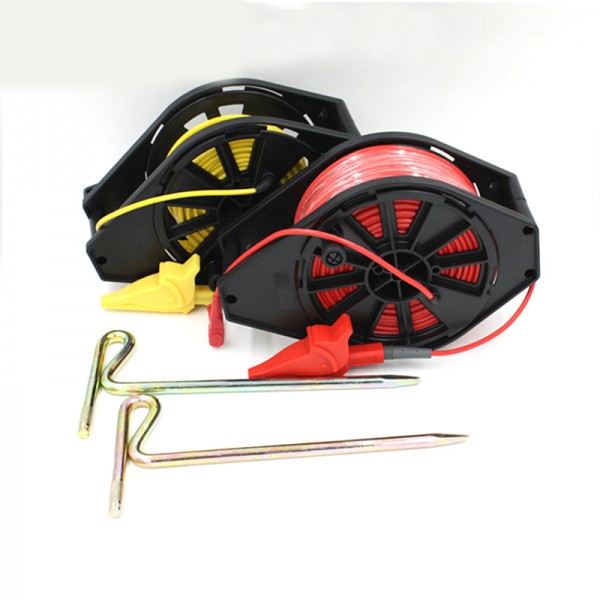

Комплектація GL-2

• котушка з червоним проводом, довжина 50 м — 1 шт.;
• котушка з жовтим проводом, довжина 25 м — 1 шт.;
• затискач типу «крокодил» — 2 шт.;
• земляний електрод-штир — 2 шт.;
• перехідник «мама-рогачик» — 2 шт.

Для яких завдань підходить комплект

GL-2 орієнтований на роботи, пов’язані з вимірюванням опору захисного заземлення. Комплект може бути корисним під час перевірки заземлювальних пристроїв, планового технічного контролю електроустановок, діагностичних робіт та інших вимірювань, де застосовується сумісний тестер опору заземлення. Конкретна схема роботи визначається можливостями та інструкцією самого вимірювального приладу.

Набір не прив’язаний лише до однієї моделі тестера. Саме тому він підходить для фахівців, які працюють із різним вимірювальним обладнанням і хочуть мати єдиний набір проводів, електродів, затискачів та перехідників. Це може бути актуально для електротехнічних лабораторій, сервісних організацій, монтажних бригад та підприємств із власними службами експлуатації електрообладнання.

Переваги готового комплекту приладдя

Підбір окремих проводів і допоміжних аксесуарів може ускладнювати підготовку до вимірювання, особливо коли потрібно працювати з різними моделями приладів. GL-2 уже містить основні елементи, зазначені в комплектації: два вимірювальні проводи на котушках, два затискачі, два земляні електроди та два перехідники. Це дозволяє зберігати приладдя як єдиний робочий комплект і швидше готувати обладнання до виїзних або стаціонарних вимірювань.

Окремо варто відзначити поєднання стандартних 4 мм роз’ємів із перехідниками для приладів М416, ЕР183, ЦС-4107 та Ф4103-М1. Така конфігурація розширює практичну сумісність комплекту та робить його зручним варіантом для користувачів, у яких парк вимірювального обладнання складається з приладів різних виробників.

На що звернути увагу перед підключенням

Перед початком роботи потрібно переконатися, що обраний вимірювач опору заземлення підтримує відповідний спосіб підключення та що його клеми сумісні з 4 мм роз’ємами або з перехідниками, які входять до GL-2. Для моделей, прямо зазначених у списку сумісності, комплект передбачений для спільного використання. Для інших приладів варто орієнтуватися на тип клем і вимоги інструкції конкретного тестера.

Також важливо дотримуватися схеми розташування допоміжних електродів і порядку підключення проводів, зазначених у документації до вимірювача. GL-2 забезпечує необхідне приладдя, однак коректність вимірювання залежить від правильного застосування самого вимірювального приладу та дотримання передбаченої для нього методики.

GL-2 як універсальний комплект для тестерів заземлення

Якщо для вимірювача заземлення потрібні довгі виносні проводи, допоміжні електроди та зручні точки підключення, комплект GL-2 Ground Lead 2 дозволяє отримати ці елементи в одному наборі. Він поєднує проводи довжиною 50 і 25 метрів, стандартні 4 мм роз’єми, два затискачі «крокодил», два земляні електроди та два перехідники для окремих моделей вітчизняних тестерів.

Комплект сумісний із широким переліком приладів, серед яких Fluke 1623, Fluke 1625, ІС-20/1, ІС-10 Радіо-Сервіс, М416, ЕР183, ЦС-4107, Ф4103-М1, СА-6460, СА-6462, а також відповідні моделі KEW, Megger, Sonel, SEW та інших виробників. Завдяки цьому GL-2 можна використовувати як універсальний набір приладдя для вимірювачів опору заземлення у професійній практиці.
