Кліщі-вимірювач опору заземлення ETCR 2000C+

ETCR 2000C+ — професійний кліщовий вимірювач опору заземлення, призначений для контролю параметрів заземлювальних систем, вимірювання опору контуру та струму витоку. Особливість приладу полягає у кліщовому принципі вимірювання: під час роботи із замкненими контурами заземлення немає необхідності від'єднувати заземлювальний провідник або встановлювати допоміжні електроди. Це спрощує перевірку діючих систем та дає змогу виконувати вимірювання там, де застосування традиційної електродної методики ускладнене.

Вимірювач заземлення ETCR 2000C+ застосовується під час обслуговування електроустановок, енергетичних об'єктів, телекомунікаційного обладнання, систем блискавкозахисту та інших об'єктів, де необхідний контроль стану заземлення. Прилад може використовуватися в електроенергетиці, вітроенергетиці, телекомунікаціях, метрології, нафтогазовій галузі, будівництві та житлово-комунальному господарстві.

Вимірювання опору заземлення без допоміжних електродів

Традиційні методи перевірки заземлення часто потребують встановлення додаткових вимірювальних електродів та підключення вимірювальних проводів. Для кліщів ETCR 2000C+ у замкнених системах заземлення цього не потрібно. Достатньо охопити кліщами відповідний заземлювальний провідник і виконати вимірювання.

Такий спосіб особливо зручний на об'єктах із твердим покриттям території, щільною забудовою або іншими умовами, за яких встановлення допоміжних електродів є складним. Крім того, відсутність необхідності роз'єднувати заземлювальний провідник скорочує кількість підготовчих операцій під час перевірки.

Кліщовий вимірювач ETCR 2000C+ дає змогу визначати опір заземлення в діапазоні від 0,01 до 1200 Ом. Прилад також вимірює струм у заземлювальному провіднику в діапазоні від 0,00 мА до 20,0 А. Завдяки цьому одна модель може застосовуватися як для контролю опору заземлювального контуру, так і для визначення струму витоку.

Основні можливості ETCR 2000C+

ETCR 2000C+ розрахований на швидке виконання вимірювань без складної підготовки робочого місця. Час одного вимірювання становить приблизно 0,5 секунди. Автоматичне перемикання діапазонів спрощує роботу з приладом, оскільки оператору не потрібно вручну вибирати необхідну межу вимірювання.

Результати відображаються на чотирирозрядному LCD-дисплеї розміром 47 × 28,5 мм. Для збереження отриманих значень передбачена внутрішня пам'ять на 99 результатів. Це зручно під час послідовної перевірки декількох точок заземлення, коли показники потрібно зафіксувати для подальшого аналізу.

Прилад оснащений звуковою та світловою сигналізацією. Порогове значення сигналізації для опору встановлюється в межах від 1 до 199 Ом. Функція допомагає оперативно звертати увагу на результати, які відповідають установленому користувачем порогу.

Діапазон вимірювання опору

Вимірювач опору заземлення ETCR 2000C+ охоплює широкий діапазон значень — від 10 мОм до 1200 Ом. Для різних ділянок діапазону передбачено відповідну роздільну здатність і точність вимірювання. Мінімальна роздільна здатність становить 0,001 Ом.

Завдяки широкому вимірювальному діапазону кліщі можуть застосовуватися для контролю різних за параметрами заземлювальних систем. Прилад дозволяє виконувати перевірку без розриву заземлювального провідника в тих схемах, де кліщовий метод вимірювання є придатним.

Вимірювання струму витоку

На відміну від моделей, призначених тільки для вимірювання опору, ETCR 2000C+ додатково вимірює струм у заземлювальному провіднику. Робочий діапазон становить від 0,00 мА до 20,0 А, а мінімальна роздільна здатність — 0,05 мА. Це дозволяє використовувати прилад для перевірки струмів витоку без розриву електричного кола.

Функція вимірювання струму розширює можливості приладу під час технічного обслуговування електроустановок і пошуку проблем у системах заземлення. Вимірювання виконується тим самим кліщовим способом — провідник розміщується всередині вимірювальних губок.

Конструкція та керування

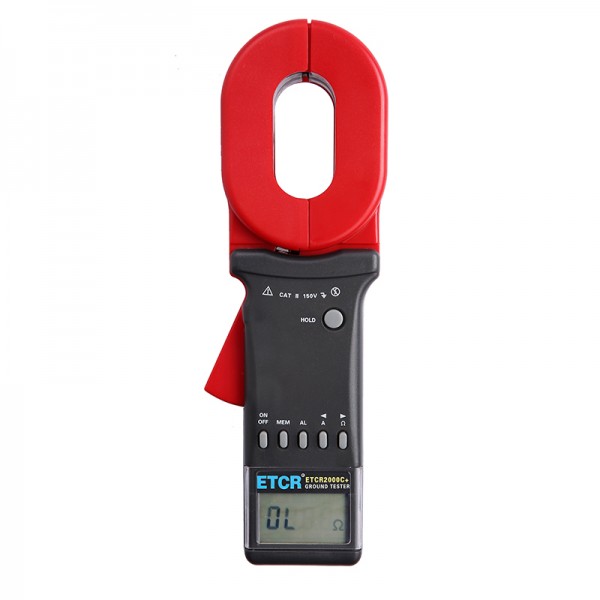

Вимірювальна частина ETCR 2000C+ виконана у вигляді кліщів із розкриттям губок до 32 мм. Розмір охоплення становить 65 × 32 мм. Така конструкція дає змогу проводити вимірювання без прямого електричного підключення вимірювальних щупів до провідника.

Габаритні розміри приладу становлять 285 × 85 × 56 мм. Живлення здійснюється від чотирьох лужних батарей LR6 напругою 1,5 В кожна, загальна напруга живлення — 6 В. Максимальне споживання під час роботи не перевищує 50 мА. Для економії заряду передбачене автоматичне вимкнення приблизно через 5 хвилин бездіяльності.

Прилад має індикацію розрядження елементів живлення, переповнення пам'яті та перевантаження вимірювального діапазону. Перемикання меж вимірювання відбувається автоматично, тому користувач може зосередитися безпосередньо на перевірці об'єкта.

Технічні характеристики ETCR 2000C+

Пам'ять і сигналізація

Вбудована пам'ять ETCR 2000C+ зберігає до 99 результатів вимірювання. При заповненні пам'яті на дисплеї з'являється відповідна індикація MEM. Це дозволяє виконати серію вимірювань на об'єкті, а потім послідовно опрацювати отримані значення.

Звукова та світлова сигналізація використовується для контролю встановленого порогового рівня. Порогове значення опору можна задавати в межах 1–199 Ом. Така функція корисна під час повторюваних перевірок, коли необхідно швидко виявляти значення, що виходять за встановлену користувачем межу.

Застосування кліщового вимірювача заземлення

ETCR 2000C+ може використовуватися для обслуговування систем заземлення на електроенергетичних, промислових, телекомунікаційних та інфраструктурних об'єктах. Прилад підходить для перевірки замкнених заземлювальних систем, у яких кліщовий метод дозволяє проводити вимірювання без відключення заземлювального провідника.

Можливість працювати без допоміжного електрода особливо корисна в міських умовах, на майданчиках з асфальтовим або бетонним покриттям, у щільно забудованих зонах та на інших об'єктах, де традиційне встановлення вимірювальних електродів є незручним або неможливим.

Прилад також може застосовуватися для пошуку несправностей заземлення в ситуаціях, де традиційний метод вимірювання непридатний. Одночасне вимірювання опору та струму витоку робить ETCR 2000C+ функціональним інструментом для діагностики та періодичного контролю заземлювальних систем.

Комплектація ETCR 2000C+

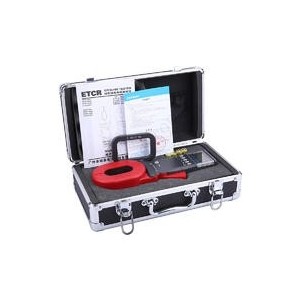

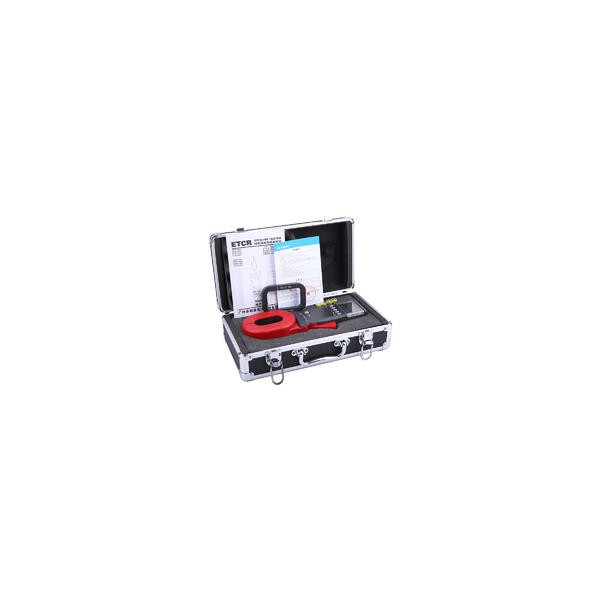

До комплекту постачання входять кліщі-тестер ETCR 2000C+, тестове кільце, кейс для перенесення та інструкція з експлуатації. Для живлення використовуються чотири елементи LR6 по 1,5 В.

Як додаткові опції можуть використовуватися кабель і програмне забезпечення для інтерфейсу RS232, що забезпечує передавання виміряних значень на комп'ютер. Також зазначена можливість метрологічного калібрування.

Кому підійде ETCR 2000C+

Кліщі для вимірювання опору заземлення ETCR 2000C+ орієнтовані на фахівців, які виконують монтаж, перевірку, діагностику та технічне обслуговування систем заземлення. Модель буде корисною там, де важливі швидке вимірювання, відсутність необхідності роз'єднувати провідник і можливість одночасного контролю опору та струму витоку.

Діапазон опору до 1200 Ом, вимірювання струму до 20 А, пам'ять на 99 значень, автоматичне перемикання діапазонів, звукова й світлова сигналізація та кліщова конструкція роблять ETCR 2000C+ спеціалізованим приладом для практичної перевірки заземлювальних систем у професійних умовах.
