Кліщі для вимірювання опору заземлення GT-1200

GT-1200 — кліщовий вимірювач опору заземлення, призначений для перевірки шин і провідників заземлення без розриву заземлювальної шини або проводу. Такий формат вимірювання зручний у випадках, коли потрібно проконтролювати стан заземлювального кола без від’єднання провідника. Прилад вимірює опір у широкому діапазоні від 0,01 до 1200 Ом і підтримує перевірку опору заземлення та опору петлі.

Кліщі GT-1200 поєднують широкий вимірювальний діапазон, роздільну здатність до 1 мОм, пам’ять результатів і можливість установлення порогового значення опору. Користувач може задати поріг у межах 1–199 Ом, після чого прилад використовує світлову та звукову сигналізацію для повідомлення про відповідний стан вимірювання. Це спрощує контроль, коли важливо не лише отримати числове значення, а й швидко оцінити його відносно встановленої межі.

Вимірювання без розриву заземлювального провідника

Основне призначення GT-1200 — вимірювання опору шин заземлення без необхідності розривати заземлювальну шину або провід. Для проведення перевірки провідник охоплюють вимірювальними кліщами, що дозволяє виконувати контроль без втручання в з’єднання. Це особливо зручно під час регулярних перевірок, сервісного обслуговування та діагностики, коли небажано демонтувати або роз’єднувати наявний контур.

Діапазон вимірювання опору становить 0,01–1200 Ом. Найкраща роздільна здатність — 1 мОм, а заявлена точність вимірювання опору становить ±1% ±0,01 Ом. Тривалість одного вимірювання — приблизно 0,5 с. Частота вимірювання опору перевищує 1 кГц. Завдяки цьому прилад орієнтований на швидке отримання результату без тривалих підготовчих операцій.

Порогова сигналізація та контроль результатів

GT-1200 дає змогу встановити порогове значення опору в межах від 1 до 199 Ом. Функція корисна для повторюваних перевірок, коли користувачеві потрібно контролювати, чи відповідає виміряне значення заданій межі. При спрацьовуванні сигналізації прилад подає звуковий сигнал «Beep-beep», а на дисплеї блимає символ тривоги.

Окремо передбачено розпізнавання завад. За наявності перешкод прилад також подає звуковий сигнал, а на екрані блимає відповідний символ шуму. Така індикація допомагає звернути увагу на умови, які можуть впливати на процес вимірювання, та відрізнити попередження про завади від звичайного відображення результату.

Пам’ять на 99 результатів і передавання даних

Вимірювач має вбудовану пам’ять на 99 значень. Це дозволяє зберігати серію результатів без необхідності записувати кожне вимірювання вручну одразу після перевірки. Коли пам’ять заповнюється, на дисплеї блимає символ MEM, який повідомляє про досягнення максимальної кількості збережених наборів даних.

Для роботи з результатами на комп’ютері передбачено опціональний інтерфейс RS232. За наявності відповідного інтерфейсу та кабелю дані, що зберігаються у вимірювачі, можна передати на ПК і використовувати для формування файлів звіту. Оскільки RS232 зазначений як опція, його наявність у конкретній комплектації слід розглядати окремо від базових функцій приладу.

Дисплей та індикація стану

GT-1200 оснащений 4-розрядним РК-дисплеєм із розміром екрана 47 × 28,5 мм. На ньому відображаються результати вимірювань і службові повідомлення. Для виходу за межі діапазону передбачені індикації «OLΩ», «L0.01» або «OL A». Також прилад контролює стан джерела живлення: індикація розряду батарей спрацьовує при напрузі нижче 5,3 В.

Для економії заряду реалізовано автоматичне вимкнення після 5 хвилин бездіяльності. Це зменшує ризик випадково залишити прилад увімкненим після завершення перевірки. Живлення здійснюється від чотирьох лужних батарей типорозміру AA із сумарною напругою 6 VDC.

Конструкція кліщів і робочі параметри

Внутрішній розмір кліщів становить 65 × 32 мм. У характеристиках також зазначено можливість охоплення круглого провідника діаметром 32 мм. Такі параметри важливі під час вибору вимірювача для конкретної шини або проводу: перед роботою варто переконатися, що геометричні розміри провідника відповідають розкриттю кліщів.

Габарити самого приладу становлять 285 × 85 × 56 мм, маса з установленими батареями — 1160 г. Робочий температурний діапазон заявлений від -20 до 50 °C. Конструкція має подвійну ізоляцію. Для зовнішнього магнітного поля вказано значення менше 40 А/м. Ці параметри варто враховувати при експлуатації GT-1200 у конкретних умовах об’єкта.

Основні переваги GT-1200

• вимірювання опору заземлення без розриву заземлювальної шини або проводу;
• діапазон вимірювання опору від 0,01 до 1200 Ом;
• роздільна здатність до 1 мОм;
• заявлена точність вимірювання опору ±1% ±0,01 Ом;
• налаштування порогового значення опору в межах 1–199 Ом;
• світлова та звукова сигналізація;
• розпізнавання та індикація завад;
• пам’ять на 99 результатів;
• індикація заповнення пам’яті та розряду батарей;
• автоматичне вимкнення після 5 хвилин бездіяльності;
• опціональне передавання збережених даних на ПК через RS232;
• відповідність зазначеним у характеристиках вимогам IEC1010-1, IEC1010-2-032 та категорії CAT III 600 В.

Технічні характеристики GT-1200

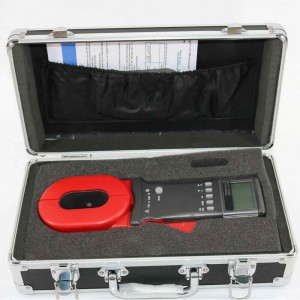

Комплектація

• кліщовий вимірювач опору GT-1200 — 1 шт.;
• кейс для перенесення — 1 шт.;
• інструкція з експлуатації — 1 шт.;
• нульовий опір — 1 шт.

Для яких завдань підходить GT-1200

Кліщі GT-1200 доцільно використовувати для контролю опору заземлювальних шин і провідників у тих випадках, коли потрібне вимірювання без розриву наявного з’єднання. Прилад дозволяє швидко отримати значення опору, зберегти результати в пам’яті та налаштувати порогову сигналізацію. Це робить його зручним інструментом для послідовних перевірок, під час яких важлива повторюваність процедури та можливість порівнювати отримані значення.

Широкий діапазон до 1200 Ом дає змогу працювати з різними значеннями опору, а роздільна здатність 1 мОм забезпечує детальне відображення результату в нижній частині діапазону. Пам’ять на 99 значень корисна при серії вимірювань, а опціональний RS232 може використовуватися для перенесення збережених даних на комп’ютер і подальшої підготовки звітів.

Кліщовий вимірювач опору заземлення для оперативного контролю

GT-1200 — спеціалізований тестер заземлення для вимірювання опору кліщовим методом без розриву заземлювального провідника. Модель поєднує діапазон 0,01–1200 Ом, порогову сигналізацію, пам’ять результатів, індикацію завад і автоматичне вимкнення. Прилад розрахований на користувачів, яким необхідно оперативно перевіряти стан заземлювальних провідників і зберігати результати серійних вимірювань.

За параметрами, наведеними в описі товару, GT-1200 позиціонується як заміна дорожчих моделей UT 275 та UTM 1275. Перед вибором приладу варто зіставити потрібний діапазон вимірювання, розміри провідника, вимоги до категорії безпеки та необхідність використання опціонального інтерфейсу RS232.
