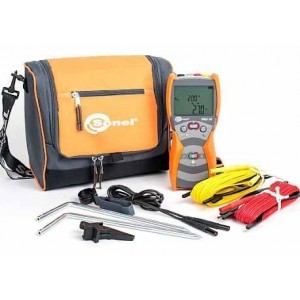

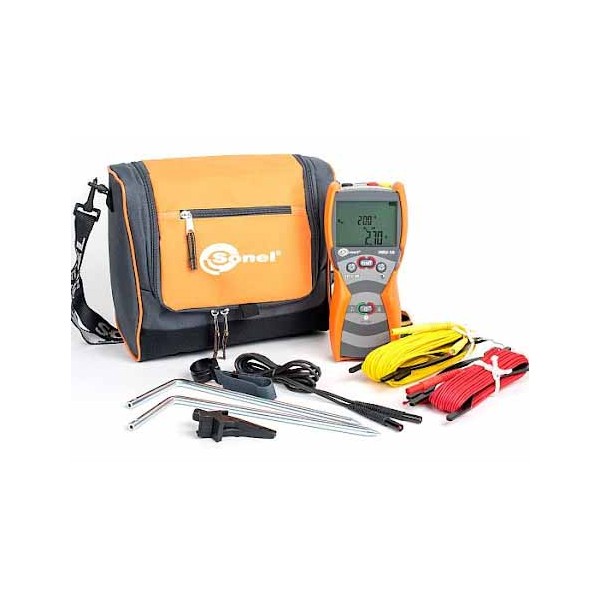

Вимірювач параметрів заземлювальних пристроїв MRU-10UA

MRU-10UA — цифровий вимірювач параметрів заземлювальних пристроїв, призначений для перевірки опору заземлення та металозв’язку. Прилад підтримує вимірювання за двополюсною схемою 2P і триполюсною схемою 3P, тому може застосовуватися під час контролю стану заземлювальних систем і виконання електровимірювальних робіт. Модель поєднує зрозуміле керування, широкий діапазон вимірювання опору та можливість вибору максимальної вимірювальної напруги 25 або 50 В.

Основне завдання MRU-10UA — отримання результатів, за якими можна оцінити параметри системи заземлення. Для цього прилад підтримує технічний триполюсний метод із допоміжними зондами та двополюсний метод вимірювання. Такий набір функцій робить пристрій практичним інструментом для електромонтажників, техніків і фахівців, які виконують вимірювання опору заземлення.

Вимірювання опору заземлення методом 3P

Триполюсний метод 3P використовується для вимірювання заземлення із застосуванням допоміжних зондів. Для MRU-10 заявлений діапазон вимірювання опору заземлення методом 3P від 0,53 до 9999 Ом відповідно до EN 61557-5, а діапазон відображення становить від 0,00 до 9999 Ом. Мінімальна роздільна здатність починається від 0,01 Ом, що дає змогу отримувати детальні результати у нижній частині діапазону.

Діапазон 3P розподілений на кілька піддіапазонів. Для значень від 0,00 до 19,99 Ом використовується роздільна здатність 0,01 Ом, для 20,0–199,9 Ом — 0,1 Ом, а для 200–1999 Ом і 2000–9999 Ом — 1 Ом. Такий формат відображення забезпечує зручне зчитування як малих, так і значно більших значень опору.

Двополюсний метод 2P

MRU-10UA також підтримує двополюсний метод 2P. Діапазон вимірювання опору за цим методом становить від 0,00 до 9999 Ом. Для діапазону 0,00–19,99 Ом роздільна здатність становить 0,01 Ом, для 20,0–199,9 Ом — 0,1 Ом, а для значень від 200 до 9999 Ом — 1 Ом.

Наявність двох способів вимірювання дозволяє використовувати один прилад для різних типових завдань, пов’язаних із контролем заземлення. Користувач може обрати 2P або 3P відповідно до схеми вимірювання, не переходячи на інший вимірювальний пристрій.

Контроль допоміжних електродів і напруги перешкод

Крім безпосереднього вимірювання опору заземлення, MRU-10 дає змогу контролювати опір допоміжних електродів RH і RS. Діапазон цієї функції становить від 0 Ом до 19,9 кОм. Для значень 0–999 Ом використовується роздільна здатність 1 Ом, у діапазоні 1,00–9,99 кОм — 0,01 кОм, а в діапазоні 10,0–19,9 кОм — 0,1 кОм.

Окрема функція приладу — вимірювання напруги перешкод до 100 В. Діапазон відображення становить 0–100 В, роздільна здатність — 1 В. Контроль напруги перешкод допомагає користувачеві бачити додатковий параметр, що може впливати на умови проведення вимірювань.

Вибір вимірювальної напруги 25 або 50 В

Для MRU-10 передбачено вибір максимальної вимірювальної напруги — 25 В або 50 В. Користувач може встановити один із двох доступних рівнів відповідно до завдання та умов проведення перевірки. Наявність двох значень є однією з базових функціональних особливостей моделі.

Прилад також має індикацію стану батареї та функцію автоматичного вимкнення. Індикація дає змогу контролювати стан джерела живлення під час роботи, а автоматичне вимкнення допомагає уникати зайвого споживання енергії, коли пристрій не використовується.

Точність і роздільна здатність

У нижньому діапазоні вимірювання опору 0,00–19,99 Ом основна похибка становить ±(3% виміряного значення + 3 одиниці молодшого розряду). Для діапазону 20,0–199,9 Ом застосовується та сама базова характеристика точності. У діапазоні 200–1999 Ом заявлена похибка ±5% виміряного значення, а в діапазоні 2000–9999 Ом — ±8%.

Для вимірювання опору допоміжних електродів RH і RS основна похибка становить ±(5% виміряного значення + 8 одиниць молодшого розряду). Під час вимірювання напруги перешкод у діапазоні 0–100 В заявлена похибка ±(10% виміряного значення + 1 одиниця молодшого розряду). Такий набір характеристик дає змогу заздалегідь оцінити можливості приладу для конкретного діапазону вимірювань.

Конструкція та робочі умови

MRU-10 виконаний у компактному корпусі та оснащений великим читабельним дисплеєм. Ступінь захисту корпусу становить IP67, а вимірювальна категорія — CAT III 300 В. Габаритні розміри приладу становлять приблизно 220 × 102 × 61 мм, маса — близько 0,7 кг.

Робочий температурний діапазон моделі становить від -10 до +50 °C. Компактні розміри, захищений корпус і читабельний дисплей орієнтовані на практичне використання приладу під час електровимірювальних робіт.

Основні технічні характеристики MRU-10UA

Для яких завдань підходить MRU-10UA

Прилад орієнтований на вимірювання параметрів заземлювальних пристроїв і може використовуватися фахівцями, які виконують електромонтажні, перевірочні та вимірювальні роботи. Підтримка 3-полюсного методу з допоміжними зондами дає змогу виконувати технічне вимірювання заземлення, а режим 2P забезпечує двополюсне вимірювання опору.

Широкий діапазон до 9999 Ом дозволяє працювати з різними значеннями опору без необхідності змінювати прилад. Водночас мінімальна роздільна здатність 0,01 Ом у нижньому діапазоні забезпечує детальне відображення малих значень. Контроль опору допоміжних електродів RH і RS доповнює функціональність, потрібну для триполюсної схеми вимірювання.

MRU-10UA для професійного контролю заземлення

MRU-10UA поєднує дві основні схеми вимірювання опору заземлення, контроль допоміжних електродів, вимірювання напруги перешкод і вибір тестової напруги 25 або 50 В. Великий дисплей спрощує зчитування показань, а захищений корпус IP67 розрахований на роботу в різних умовах експлуатації.

Модель підходить користувачам, яким потрібен спеціалізований вимірювач опору заземлення без надлишкових функцій, але з основними режимами 2P і 3P. Просте керування та чітко визначені вимірювальні діапазони полегшують роботу з приладом під час планових перевірок, монтажу й обслуговування заземлювальних систем.

Що врахувати під час вибору вимірювача

Під час вибору MRU-10UA насамперед варто зіставити його вимірювальні можливості з вашими робочими завданнями. Модель підтримує двополюсну та триполюсну схеми, вимірює опір заземлення до 9999 Ом, а також дає змогу перевіряти опір допоміжних електродів і напругу перешкод. Якщо для робіт потрібні саме ці функції, MRU-10UA дозволяє виконувати їх одним спеціалізованим приладом.

Також слід враховувати доступні рівні максимальної вимірювальної напруги 25 і 50 В, робочу температуру від -10 до +50 °C та клас захисту корпусу IP67. Для користувача це дає чіткий набір параметрів, за якими можна оцінити відповідність приладу запланованим умовам експлуатації та потрібним діапазонам вимірювання.

Сертифікація MRU-10UA в Україні

У товарній картці зазначено, що прилад MRU-10UA сертифікований в Україні та має сертифікат відповідності згідно з вимогами Технічного регламенту. Це важлива характеристика саме української версії моделі, яку варто враховувати під час вибору вимірювального обладнання для професійного використання.

Вимірювач параметрів заземлювальних пристроїв MRU-10UA — функціональний прилад для контролю опору заземлення за схемами 2P і 3P. Діапазон до 9999 Ом, роздільна здатність від 0,01 Ом, вимірювання напруги перешкод до 100 В, контроль RH і RS, вибір тестової напруги 25/50 В та робочий діапазон температур від -10 до +50 °C формують набір можливостей, необхідних для базових професійних вимірювань заземлення.
