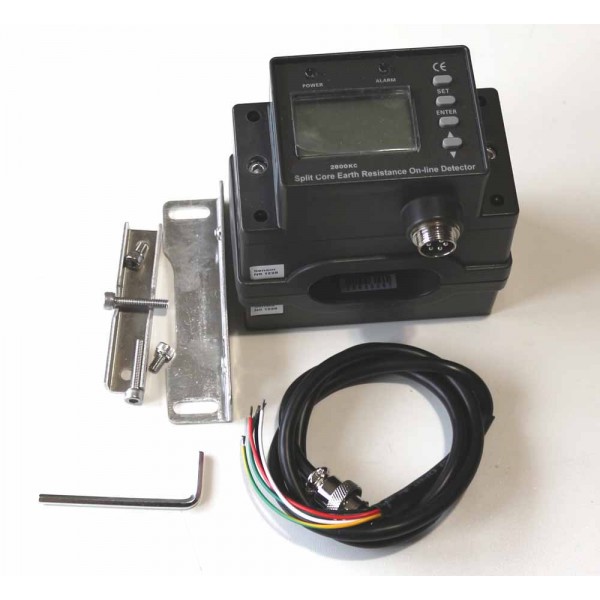

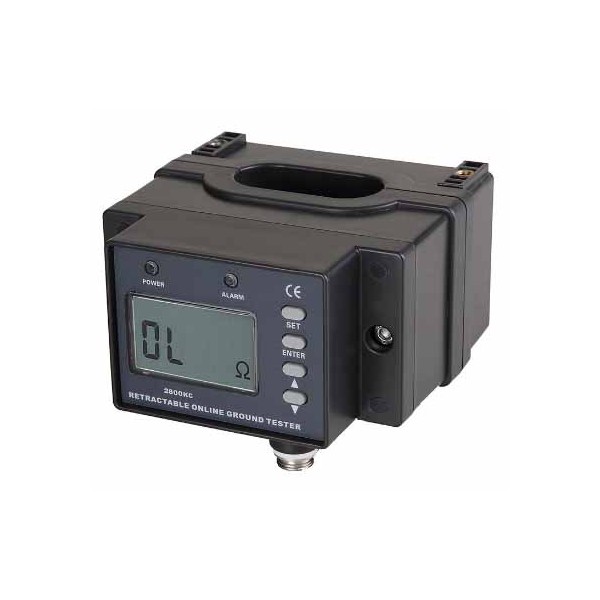

Стаціонарний вимірювач опору заземлення ALT2800KC

ALT2800KC — стаціонарний онлайн-вимірювач опору заземлення для безперервного контролю стану заземлювальних систем. Прилад вимірює опір у діапазоні 0,01–100 Ом, відображає результати на 4-розрядному РК-дисплеї та може передавати дані до зовнішньої системи моніторингу.

Модель має роз’ємну конструкцію сердечника, тому під час монтажу не потрібно розривати заземлювальний провідник. Його розміщують у вимірювальному отворі 60 × 28 мм, після чого ALT2800KC може виконувати безконтактний контроль у режимі реального часу.

Призначення та сфери застосування

ALT2800KC орієнтований на тривалий онлайн-моніторинг заземлень у промислових, енергетичних, телекомунікаційних та інфраструктурних системах. Серед сфер застосування зазначені нафтобази, нафтопереробні заводи, опори й щогли ліній електропередачі, метеорологічні системи блискавкозахисту, підстанції, об’єкти зв’язку, залізнична інфраструктура, будівельні об’єкти та електрообладнання.

Прилад може використовуватися для контролю опору заземлення, стану з’єднань заземлювального контуру та опору металевих електричних кіл. Стаціонарне встановлення зручне там, де параметри потрібно перевіряти постійно або дистанційно.

Вимірювання без розриву провідника

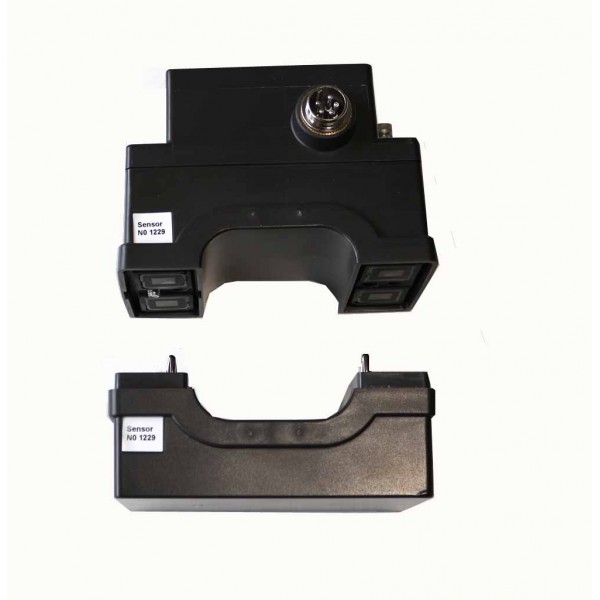

Ключова особливість ALT2800KC — роз’ємний вимірювальний сердечник. На відміну від моделей із замкнутим контуром, для монтажу цього виконання не потрібно переривати провід заземлення. Безконтактний принцип дозволяє організувати онлайн-контроль без втручання в нормальну роботу заземлювальної системи.

ALT2800KC може працювати як автономний індикатор або як елемент дротової чи бездротової системи моніторингу. Це дає змогу адаптувати спосіб контролю до конкретного об’єкта — від локального відображення значення до централізованого збору даних.

Діапазон, роздільна здатність і точність

Діапазон вимірювання опору становить 0,01–100 Ом, роздільна здатність — 0,001 Ом. Заявлена точність — ±2% від показання ±3 розряди за температури 20 °C ±5 °C та відносної вологості нижче 70%. Постійний режим роботи дозволяє не обмежуватися разовою перевіркою, а відстежувати зміну параметра під час експлуатації об’єкта.

РК-дисплей і сигналізація

ALT2800KC оснащений 4-розрядним РК-дисплеєм. Прилад підтримує налаштування порога спрацювання сигналізації, а при досягненні заданого значення передбачена звукова та світлова індикація тривоги. Поріг можна налаштовувати з панелі детектора, а в системному режимі — також через відповідне програмне забезпечення.

Наявність дисплея та сигналізації дозволяє використовувати ALT2800KC окремо, без обов’язкового підключення до мережі. На місці можна контролювати поточне значення опору та одразу отримувати попередження про перевищення встановленого порога.

RS485, MODBUS і дистанційний контроль

Для інтеграції у систему дистанційного моніторингу ALT2800KC підтримує дротове передавання даних через RS485. У характеристиках також зазначена підтримка протоколу MODBUS. Це дозволяє включати вимірювач до централізованої системи, де результати з контрольних точок передаються на комп’ютер.

Для побудови дротової системи можуть знадобитися комунікатор, програмне забезпечення для моніторингу, адаптер живлення та комп’ютер. У вихідних даних зазначено, що додаткове обладнання забезпечує користувач, а за потреби виконується вторинна розробка системи. Дротовий варіант розрахований на відстань до 1500 м.

Бездротовий моніторинг через GPRS

Опис приладу також передбачає побудову бездротової системи передавання даних через GPRS. Така конфігурація використовує детектор із відповідним модулем, SIM-карту зв’язку, програмне забезпечення, адаптер живлення, комп’ютер та інші необхідні компоненти. Бездротовий варіант орієнтований на дистанційний контроль без обмеження відстанню, характерного для дротової RS485-лінії.

Додаткові компоненти GPRS-системи не зазначені як стандартна комплектація самого ALT2800KC, тому конкретну конфігурацію мережі слід визначати окремо.

Живлення та захист корпусу

ALT2800KC працює від зовнішнього джерела постійного струму напругою 6–12 В. Максимальний струм споживання становить 50 мА. Ступінь захисту корпусу — IP54, тобто прилад має захист від пилу в кількості, що може порушити роботу, а також від бризок води з різних напрямків.

Основні технічні характеристики ALT2800KC

• Тип: стаціонарний онлайн-вимірювач опору заземлення.
• Модель: ALT2800KC.
• Діапазон вимірювання: 0,01–100 Ом.
• Роздільна здатність: 0,001 Ом.
• Точність: ±2% rdg ±3 dgt за 20 °C ±5 °C та відносної вологості нижче 70%.
• Дисплей: 4-розрядний РК.
• Сигналізація: звукова та світлова.
• Передавання даних: RS485.
• Протокол: MODBUS.
• Бездротова передача: GPRS у складі відповідної системи.
• Живлення: 6–12 В постійного струму, зовнішнє.
• Максимальний струм споживання: 50 мА.
• Ступінь захисту: IP54.
• Отвір для провідника / шини: 60 × 28 мм.
• Розміри: 124 × 118 × 76 мм.
• Сертифікація: CE.

Монтаж ALT2800KC

Під час встановлення заземлювальний провідник або шина розміщується всередині отвору 60 × 28 мм. Роз’ємна конструкція дозволяє виконати монтаж без розриву провідника. Після встановлення прилад безперервно вимірює опір і відображає або передає отримані значення відповідно до обраної конфігурації.

Для локального контролю використовуються дисплей і вбудована сигналізація. Для централізованого моніторингу можливе підключення через RS485/MODBUS, а для віддаленого бездротового контролю опис передбачає конфігурацію із GPRS.

Особливості серії ALT2800

У серії згадуються ALT2800B та ALT2800C із замкнутою конструкцією, для монтажу яких потрібно переривати провід заземлення. Моделі ALT2800KB та ALT2800KC мають роз’ємний сердечник і встановлюються без такого розриву. Для ALT2800KC передбачені РК-дисплей і можливість встановити поріг сигналізації.

Вбудований датчик і друкована плата детектора мають герметичне виконання. У характеристиках приладу заявлений ступінь захисту IP54, що відповідає його використанню для тривалого онлайн-моніторингу в приміщеннях і на польових об’єктах у межах зазначених умов експлуатації.

Сертифікація та відповідність

У технічних характеристиках ALT2800KC зазначена сертифікація CE. Також в описі серії вказано проходження сертифікації вибухозахисту та відповідність вимогам GB3836-2000 для електрообладнання у вибухонебезпечних газових середовищах. Для конкретного промислового об’єкта необхідно враховувати вимоги проєкту та нормативи, що діють на місці експлуатації.

Організація постійного моніторингу

ALT2800KC дозволяє побудувати контроль заземлення відповідно до задач конкретного об’єкта. У найпростішому варіанті оператор зчитує значення безпосередньо з РК-дисплея та використовує заданий поріг звукової й світлової сигналізації. Якщо необхідно збирати дані централізовано, вимірювач може бути підключений до системи через RS485 із передаванням за протоколом MODBUS. Для віддалених точок описом передбачений бездротовий варіант на базі GPRS.

Такий підхід дає змогу використовувати одну й ту саму модель як локальний стаціонарний прилад або як частину ширшої системи моніторингу. Водночас комунікатор, програмне забезпечення, адаптер живлення, комп’ютер, SIM-карта та інші компоненти мережевої конфігурації слід підбирати окремо відповідно до способу передавання даних і вимог об’єкта.

ALT2800KC для постійного контролю заземлення

ALT2800KC поєднує стаціонарне вимірювання опору заземлення, локальне відображення результатів, порогову сигналізацію та можливість інтеграції в систему дистанційного моніторингу. Діапазон 0,01–100 Ом, роздільна здатність 0,001 Ом, RS485, MODBUS і роз’ємний сердечник дозволяють використовувати прилад для постійного контролю заземлювальних систем на промислових та інфраструктурних об’єктах.

Якщо потрібен стаціонарний вимірювач опору заземлення без розриву провідника під час монтажу, ALT2800KC можна встановити безпосередньо на контрольованій лінії та отримувати дані локально або через систему моніторингу. Формат роботи — автономний, дротовий через RS485/MODBUS або бездротовий через GPRS — визначається конфігурацією системи.
